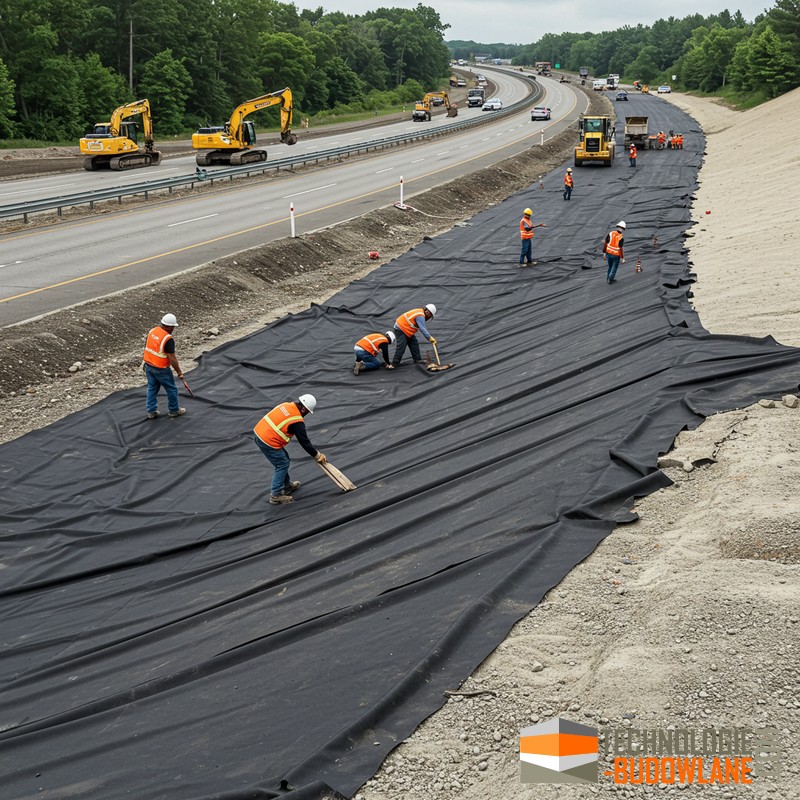

Układanie geowłókniny na skarpach i obwałowaniach

Układanie geowłókniny na skarpach, nasypach i obwałowaniach to prosty, a zarazem bardzo efektywny sposób na zabezpieczenie przed erozją, stabilizację gruntu i poprawę drenażu.

Kluczowe aspekty stosowania geowłókniny na skarpach i wałach

• Rodzaje geowłókniny

  • Nietkana igłowana z polipropylenu (PP) – Geowłóknina polipropylenowa, lekka, łatwa w układaniu, dobra filtracja i separacja.

  • Nietkanan igłowana z poliestru (PET) – Geowłóknina poliestrowa wyższa wytrzymałość na rozciąganie i lepsza stabilność pod obciążeniem, odporna na temperaturę i promieniowanie UV.

  • Geokompozyty – połączenie geowłókniny z warstwą drenującą (żwir, keramzyt) lub geomembraną; stosowane tam, gdzie potrzebna jest jednoczesna filtracja i izolacja.

• Rola geowłókniny

  • Separacja warstw – geowłóknina zapobiega mieszaniu się nasypu (kruszywo, piasek) z rodzimym gruntem, co utrzymuje spójność konstrukcji i zachowuje zdolność drenażową warstw filtracyjnych.

    • Geowłóknina separacyjna

  • Filtracja – przepuszcza wodę opadową i podsiąkową, zatrzymując cząstki stałe (muł, piasek), co chroni system drenażowy przed zamuleniem i przedłuża jego żywotność.

    • Geowłóknina filtracyjna

  • Wzmocnienie – rozkłada naprężenia w strefie styku skarpy z nasypem, zwiększając nośność i odporność na osiadania, odkształcenia i spękania gruntu pod obciążeniem ruchu ciężkiego sprzętu.

    • Geowłóknina separacyjna

  • Ochrona przed erozją – zabezpiecza powierzchnię skarpy przed spływem wody, szczególnie podczas intensywnych opadów, minimalizując ryzyko wymywania gruntu i osuwisk.

    • Geowłóknina drenażowa

    • Siatka przeciwerozyjna

    • Mata przeciwerozyjna

• Korzyści stosowania geowłókniny na skarpach



  • Zwiększona stabilność stoków – mniejsze ryzyko osuwania się warstw i odspajania gruntu.

  • Poprawa drenażu – odprowadzanie wody zapobiega nadmiernemu uwodnieniu i nadciśnieniu hydrostatycznemu.

  • Ochrona systemów drenarskich – dłuższa żywotność rur i żwirowych warstw drenażowych dzięki warstwie filtracyjnej.

  • Ograniczenie prac konserwacyjnych – mniej napraw po obsunięciach i wymyciach, niższe koszty eksploatacji.

  • Szybki i prosty montaż – geowłókninę rozkłada się ręcznie lub przy pomocy prostego sprzętu, bez konieczności specjalistycznych narzędzi czy technologii ciężkich robót ziemnych.

  • Uniwersalność – możliwość zastosowania na różnych rodzajach gruntu i w każdych warunkach terenowych.

  • Ekologia – materiał nieorganiczny, odporny na biologiczne rozkłady, nie wpływa negatywnie na środowisko.

  • Wsparcie wegetacji – przy projektach umacniania obwałowań z zielenią, geowłóknina chroni materiał podsypki przy jednoczesnym przepływie wody i powietrza do korzeni roślin.

• Przykładowy przebieg prac montażowych

  • Oczyszczenie i wypoziomowanie skarpy, usunięcie ostrych kamieni i korzeni;

  • Rozwinięcie pasm geowłókniny prostopadle do spływu wody, z zakładem min. 30–50 cm;

  • Zamocowanie krawędzi za pomocą kołków lub zszywek geosyntetycznych;

  • Zasypanie żwirem lub lokalnym gruntem i zagęszczenie od czoła nasypu, by pojazdy nie deptały na niesprężonej płycie geowłókniny.

Dzięki temu rozwiązaniu skarpa czy wał zyskują wieloletnią ochronę przed destrukcyjnym działaniem wody i dynamicznymi obciążeniami.

Przykład: Geowłóknina na skarpy, np. Geowłóknina Drefon S-250

Przykładowe rozwiązanie techniczne

Stosowane materiały

• Typ włókien: ciągłe włókna polipropylenowe, mechanicznie wzmacniane i stabilizowane przeciw UV

• Parametry techniczne:

  • Wytrzymałość na rozciąganie: • wzdłuż pasma 26 kN/m • w poprzek pasma 36 kN/m

  • Wydłużenie przy zerwaniu: • wzdłuż pasma 67 % • w poprzek pasma 60 %

  • Odporność na przebicie statyczne (CBR): 5 200 N

  • Odporność na przebicie dynamiczne: 9 mm

  • Przepływ wody prostopadle do płaszczyzny: 40 mm/s

  • Masa powierzchniowa: 500 g/m²

  • Grubość: 3,4 mm

Funkcje geowłókniny

• Separacja: Zabezpiecza przed mieszaniem się warstw gruntu lub kruszywa o różnym uziarnieniu – np. podbudowy drogi vs. rodzimy grunt.

• Filtracja: Umożliwia swobodny przepływ wody przez warstwę drenażu, zatrzymując jednocześnie drobne cząstki ziemi i zapobiegając zamuleniu rur oraz żwiru.

• Wzmocnienie: Rozkłada naprężenia w obrębie nasypu czy korpusu wału, poprawiając nośność i ograniczając osiadania słabego podłoża.

• Ochrona geomembrany: Pełni funkcję warstwy ochronnej przed uszkodzeniami mechanicznymi przy zasypywaniu i użytkowaniu wału.

Sposób wykonania

• Przygotowanie podłoża:

  • Usunąć roślinność i korzenie, wyrównać teren tak, by nierówności nie przekraczały 10 cm.

  • Naprawić koleiny i miękkie miejsca przez dosypanie materiału, zagęszczenie i ponowne profilowanie zgodnie ze specyfikacją robót ziemnych.

• Rozkładanie geowłókniny:

  • Sprawdzić zgodność oznaczeń roli z dokumentacją i atestem CE.

  • Rozwinąć pasma bez naprężeń, na oczyszczonym i wyrównanym podłożu.

  • Zakłady podłużne: • min. 30 cm (podłoże równe) • min. 50 cm (nierówności/słabe podłoże)

  • Zakłady poprzeczne układać tak, by kolejna rolka wchodziła pod wcześniej rozłożone pasmo.

• Łączenie pasm:

  • Zszywanie ręczne: specjalnymi maszynkami do szycia geotkanin.

  • Zgrzewanie termiczne: palnikiem gazowym lub gorącym powietrzem z odległości ~20 cm, szerokość spoiny 15–20 cm.

  • Zakład krawędziowy: łączenie „na sucho” przy podłożu stabilnym, gdy nie jest wymagane zszywanie lub zgrzewanie.

• Zabezpieczenie i zasypanie:



  • Po ułożeniu i połączeniu pasm, bezpośrednio od czoła zasypywać warstwą kruszywa odciążającego (min. 40 cm na słabym podłożu).

  • Pojazdy dowożące materiał powinny poruszać się wyłącznie po wcześniej zasypanej geowłókninie.

• Kontrola jakości i odbiór:

  • Sprawdzenie wizualne braku uszkodzeń (dziur, rozdarć), zgodności szerokości pasm (±2 %) i jakości połączeń.

  • Odbiór robót „zanikających” po wykonaniu warstwy, przed zasypaniem i zagęszczeniem.

Tak przygotowana warstwa geowłókniny gwarantuje prawidłową separację, filtrację, wzmocnienie nawierzchni i ochronę elementów drenażowych lub geomembran, kluczową dla trwałości i bezpieczeństwa korpusu wału przeciwpowodziowego.
