Wzmocnienie skarpy

Wzmocnienie skarpy to zestaw rozwiązań konstrukcyjnych, geosyntetycznych i hydrotechnicznych dobranych do kąta nachylenia, rodzaju gruntu i poziomu wód; kluczowe elementy to odwodnienie, zbrojenie gruntu i ochrona powierzchni — często łączy się kilka metod dla trwałego efektu.

Przed wyborem metody wykonaj inwentaryzację skarpy: kąt nachylenia, warstwy gruntowe, poziom wód gruntowych, źródła spływów i obciążenia użytkowe. To pozwala określić, czy problem to erozja powierzchniowa (rozwiązania biologiczne i siatki) czy niewystarczająca stateczność globalna (kotwy, mikropale, mury).

Dobór metody wzmocnienia skarpy zależy od:

• nachylenia skarpy,

• rodzaju gruntu,

• warunków hydrogeologicznych,

• przewidywanych obciążeń,

• wymagań technicznych i estetycznych.

Poniżej przedstawiono kompleksowe zestawienie metod stosowanych w praktyce inżynierskiej.

Główne grupy rozwiązań

• Odwodnienie — poziome dreny, drenaż opaskowy i studzienki rewizyjne; redukcja ciśnienia porowego jest często najważniejszym krokiem przed innymi pracami.

• Powierzchniowa ochrona — geosiatki, geomaty i geokraty do kontroli erozji oraz obsiewu roślinnością; dobre dla stromych stoków bez głębokich uskoków gruntowych.



• Zbrojenie gruntu — geosiatki/ geotkaniny w nasypie (zbrojenie) pozwalają uzyskać strome nachylenia bez ciężkich murów; stosowane przy drogach i nasypach.

• Mury i gabiony — gabiony jako trwałe, przepuszczalne i estetyczne rozwiązanie dla skarp wymagających masywnego obciążenia i drenażu; alternatywa dla murów betonowych tam, gdzie ważny jest drenaż i wygląd.

• Kotwy gruntowe i mikropale — gdy konieczna jest poprawa stateczności głębokiej lub gdy przestrzeń jest ograniczona; stosowane w połączeniu z systemami odwadniającymi.

Metody naturalne i biologiczne

Najbardziej ekologiczne i ekonomiczne rozwiązania, szczególnie skuteczne na skarpach o niewielkim i umiarkowanym nachyleniu.

• Roślinność okrywowa i krzewy – systemy korzeniowe stabilizują grunt. Przykłady gatunków: irgi, jałowce płożące, sosna górska, tawuły japońskie, róże okrywowe, kolcowój pospolity, winobluszcze.

• Biowłóknina – biodegradowalne maty (bawełna, kokos) z nasionami traw. Mata bawełniana z nasionami trawy, chroni przed erozją do czasu pełnego zakorzenienia roślin. Wytworzenie darni z wykorzystaniem biowłókniny to naturalna metoda umacniania skarpy

• Faszynowanie – wiązki gałęzi (najczęściej wierzbowych) układane poprzecznie. W przypadku wierzby energetycznej następuje naturalne ukorzenienie.

• Kiszki faszynowe – zwarte rulony stosowane na bardziej stromych brzegach.

Materiały geosyntetyczne

Szeroka grupa materiałów syntetycznych stosowanych do wzmacniania i ochrony skarp.

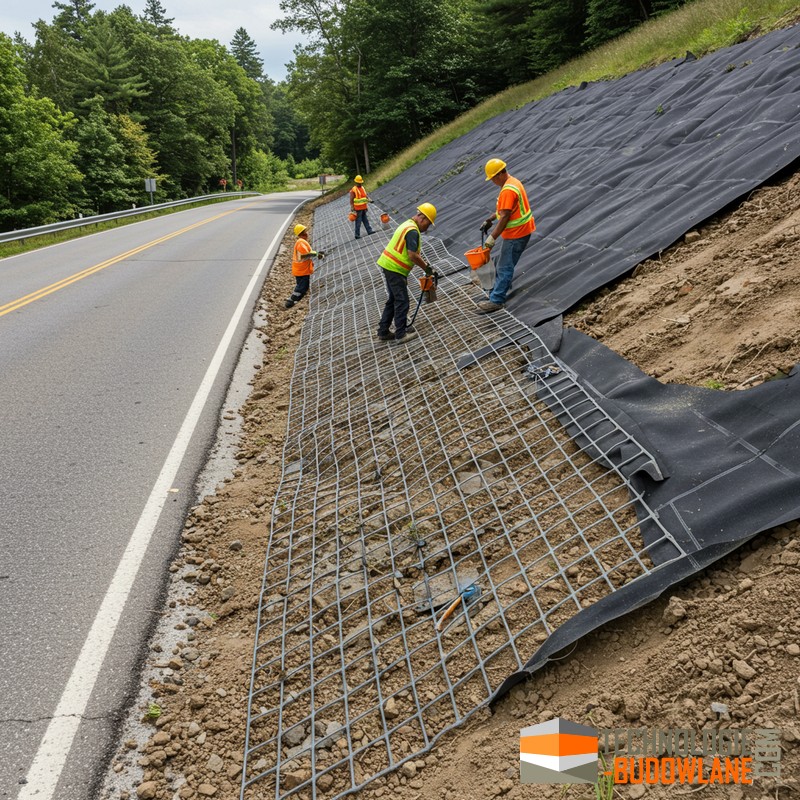

• Geosiatki –  siatki na skarpy z PEHD, PP, PES; wysoka wytrzymałość, równomierne rozkładanie obciążeń, przepuszczalność wody.

• Geokraty (geokraty komórkowe) – geosiatki komórkowe, struktura plastra miodu wypełniana gruntem lub kruszywem. Szczególnie skuteczne na stromych zboczach. W połączeniu z geowłókninami lub geotkaninami są stosowane w celu wzmocnienia skarp. Zapewniają one dodatkową wytrzymałość mechaniczną i stabilność skarpy. Przy ich użyciu można również wykonać mury oporowe.

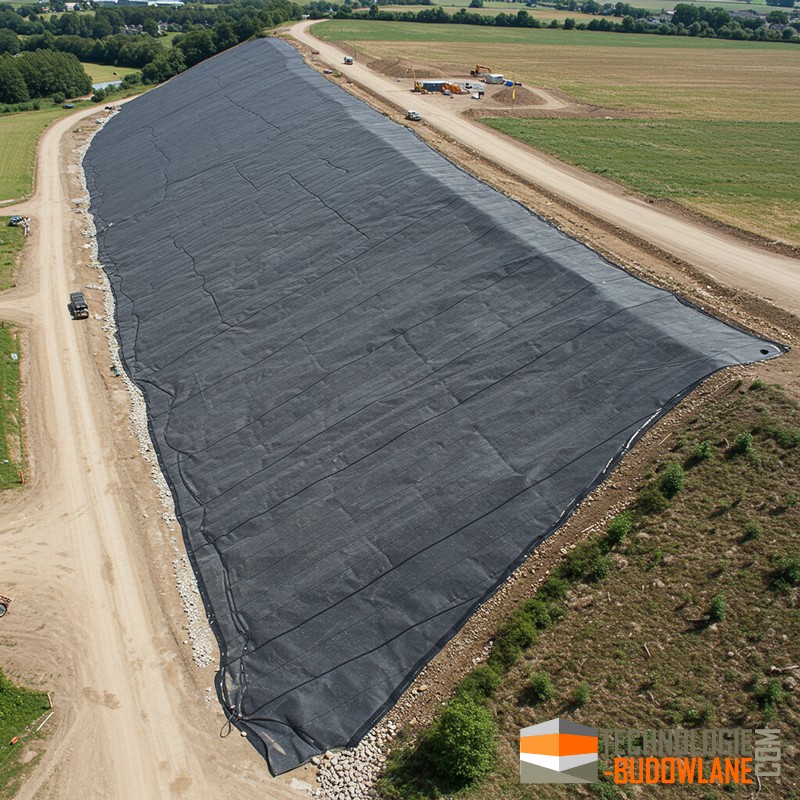

• Geowłókniny i geotkaniny – separacja, filtracja, stabilizacja podłoża.

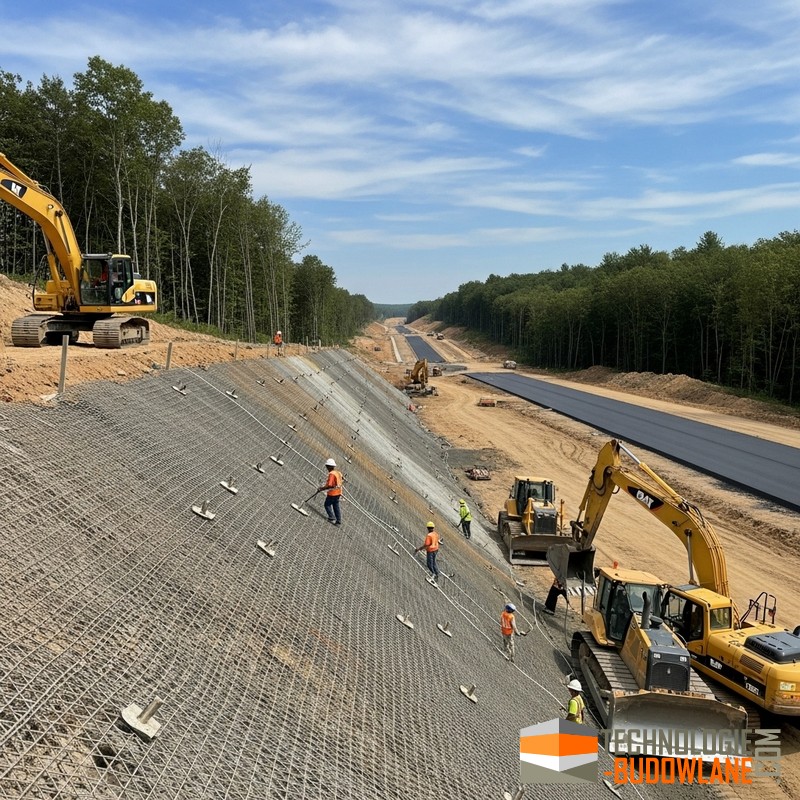

• Maty przeciwerozyjne – włókna polipropylenowe, często zbrojone siatką stalową. Mocowane kotami gruntowymi. Siatki przeciwerozyjne czy maty wykonane z włókien naturalnych lub sztucznych są rozciągane na powierzchni skarpy, aby zapobiec erozji i utrzymaniu ziemi. Maty zatrzymują cząstki gleby, zapewniając jej stabilność. Mocuje się je do podłoża kotwami (szpilkami).

• Biomaty i biogeosiatki – biodegradowalne (juta, len, kokos), rozkładają się po ukorzenieniu roślin.

• Mata betonowa

Konstrukcje gabionowe

Gabiony to kosze stalowe wypełnione kamieniem lub kruszywem. Zalety:

• doskonały drenaż,

• wysoka stabilność,

• możliwość estetycznego dopasowania kamienia.

Zastosowanie: budownictwo komunikacyjne, hydrotechnika, mury oporowe.

Mury oporowe i konstrukcje betonowe

Stosowane na skarpach o dużym nachyleniu.

• Mury grawitacyjne – kamień naturalny, beton monolityczny, prefabrykaty.

• Mury żelbetowe – dla dużych obciążeń.

• Mury z bloczków betonowych – szybkie wznoszenie.

• Palisady – drewniane, betonowe, stalowe.

• Płyty ażurowe betonowe – przepuszczają wodę, umożliwiają wzrost roślinności.

• Prefabrykaty betonowe – wzmacniane siatkami lub prętami.



Rozwiązania geotechniczne zaawansowane

Stosowane w trudnych warunkach i przy dużych obciążeniach.

• Kotwy i gwoździe gruntowe – stalowe pręty kotwione zaczynem cementowym.

• Mikropale wiercone i iniekcyjne – średnica do 300 mm, stosowane do stabilizacji osuwisk.

• Technika „wrap around” – owijanie gruntu geosyntetykiem przy nachyleniu >50°.

• Concrete Canvas® (beton w rolce) – geosyntetyczna mata kompozytowa aktywowana wodą.

• Torkretowanie – natrysk betonu tworzący powłokę ochronną.

Systemy drenażowe

Woda jest najczęstszym czynnikiem destabilizacji skarp. Rodzaje drenażu:

• powierzchniowy (rowy, korytka, studzienki),

• liniowy (rury perforowane),

• wgłębny (dreny samowiercące),

• warstwy filtracyjne (żwir, geowłókniny),

• system DRILL DRAIN – odporny na kolmatację.



Inne metody stabilizacji

• Narzut kamienny – warstwa kamieni łamanych, stosowana lokalnie.

• Georuszty Tensar – otwarta struktura klinująca kruszywo, przenosząca siły rozciągające.

Dobór metody w zależności od nachylenia skarpy

Metody mieszane (biologiczno-mechaniczne)

Łączenie geosyntetyków i konstrukcji z nasadzeniami roślin daje najlepsze efekty długoterminowe. Przykład: geokraty + roślinność okrywowa → natychmiastowa stabilizacja + trwałe wzmocnienie biologiczne.

Dobór rozwiązani wzmocnienia skarpy w zależności od nachylenia

Skuteczne wzmocnienie skarp wymaga:

• analizy warunków gruntowych i hydrogeologicznych,

• uwzględnienia obciążeń i wymagań estetycznych,

• zastosowania odpowiednich systemów drenażowych,

• często – połączenia metod biologicznych i mechanicznych.

Profesjonalne projektowanie i wykonawstwo są kluczowe dla trwałej stabilności i bezpieczeństwa konstrukcji.

Nachylenie skarpy

• Skarpy o nachyleniu do 45 stopni
  • Geokrata
    • Stosowana do stabilizacji gruntu i zapobiegania erozji.
    • Wykonana z tworzywa sztucznego, np. HDPE lub PP.
    • Dostępna w różnych rozmiarach i kształtach.
  • Siatka na skarpę
    • Tańsza alternatywa dla geokraty.
    • Wykonana z polipropylenu lub poliestru.
    • Mniej odporna na uszkodzenia mechaniczne.
  • Biowłóknina
    • biodegradowalna mata bawełniana z wszytymi nasionami trawy
  • Rośliny:
    • Sadzenie roślin o silnym systemie korzeniowym, np. traw, krzewów lub drzew.
    • Pomagają utrzymać grunt w miejscu i zapobiegać erozji.
• Skarpy o nachyleniu powyżej 45 stopni
  • Mur oporowy
    • Konstrukcja z betonu, kamienia lub drewna.
    • Podtrzymuje skarpę i zapobiega jej osuwaniu się.
    • Wymaga pozwolenia na budowę.
  • Gabiony
    • Kosze z drutu wypełnione kamieniami lub kruszywem.
    • Stanowią estetyczne i trwałe rozwiązanie.
    • Mogą być wykonane samodzielnie lub zakupione gotowe.

Inne czynniki

• Rodzaj gruntu:
  • Grunty gliniaste są bardziej podatne na erozję niż grunty piaszczyste.
• Warunki klimatyczne:
  • W regionach o silnych opadach deszczu lub wietrze skarpa wymaga mocniejszego wzmocnienia.
• Budżet:
  • Koszt wzmocnienia skarpy zależy od wybranej metody i materiałów.

Przed przystąpieniem do wzmocnienia skarpy zawsze warto skonsultować się z fachowcem, takim jak inżynier budownictwa czy geotechnik. Przeprowadzenie odpowiednich badań gruntowych oraz dokładna analiza warunków terenowych pozwolą na dobranie najodpowiedniejszej metody wzmocnienia, zapewniając bezpieczeństwo i trwałość skarpy.

Geokrata na skarpy to siatka przestrzenna z tworzyw sztucznych, która służy do wzmacniania i stabilizacji skarp. Geokrata umożliwia wzmocnienie podłoża, co zapobiega osuwaniu się ziemi oraz poprawia odporność skarpy na erozję. Dzięki temu geokrata jest skutecznym rozwiązaniem dla utrzymania stabilności skarp, zarówno w przypadku małych jak i dużych projektów.

Zabezpieczanie skarp przed erozją z wykorzystaniem geokraty polega na umocnieniu i wzmocnieniu struktury skarpy poprzez zastosowanie geokraty jako przestrzennego elementu wzmacniającego. Geokrata jest umieszczana na powierzchni skarpy, a następnie pokryta jest ziemią lub innym materiałem sypkim. Dzięki temu geokrata tworzy tzw. "mur zielony", który jest odporny na erozję wodną oraz mechaniczną. Zastosowanie geokraty pozwala na ochronę skarpy przed osuwaniem się, erozją oraz degradacją.

Niestabilność skarp i nasypów stanowi poważne wyzwanie w budownictwie, prowadząc do osuwisk, erozji i zniszczenia infrastruktury. Wzmocnienie skarpy przed osuwaniem wymaga kompleksowego podejścia, które łączy inżynierskie rozwiązania w zakresie stabilizacji gruntu z metodami ochrony przeciwerozyjnej. prawidłowy dobór technologii jest kluczowy i musi być poprzedzony oceną geotechniczną i hydrogeologiczną.
