Geowłóknina filtracyjna

Geowłóknina filtracyjna to syntetyczny materiał wykonany zazwyczaj z włókien polipropylenowych lub poliestrowych, połączonych mechanicznie (igłowana lub przeszywana). Jej głównym zadaniem jest przepuszczanie wody przy jednoczesnym zatrzymaniu cząstek gruntu, co zapobiega zamuleniu systemów drenażowych

Geowłókniny filtracyjne używana są głównie do zapobiegania migracji drobnych cząstek ziemi, np. w systemach drenażowych, jak również oddzielania różnych warstw gruntu o różnej granulometrii. Działa jako bariera dla ziaren gruntu, zapobiegając ich przenikaniu z jednej warstwy do drugiej, jednocześnie umożliwiając przepływ wody.

Mechanizm filtracji

Woda przepływa przez strukturę włókniny dzięki otwartym porom.
Oczka geowłókniny zatrzymują cząstki gruntu większe niż określony rozmiar filtracyjny.
Ciągła struktura zapobiega przedostawaniu się zawiesiny i osadzaniu się ziaren w kanalikach drenażowych.

Kluczowe parametry techniczne geowłókniny filtracyjnej

Parametr	Opis
Masa powierzchniowa (g/m²)	Od 80 do 500, wpływa na wytrzymałość i trwałość
Otworność porów (O95) (μm)	Średnica oczka, przez które przechodzi 95% objętości wody
Przepuszczalność wody (l/m²·s)	Współczynnik filtracji określający szybkość przepływu
Wytrzymałość na rozciąganie (kN/m)	Określa odporność na siły trakcyjne podczas montażu
Wydłużenie przy rozciąganiu (%)	Maksymalny dopuszczalny odkształcenie przed zerwaniem

Zastosowania geowłókniny filtracyjnej w budownictwie

Budowa drenów francuskich i kamiennych – ochrona kruszywa przed zamuleniem.
Owijanie rur drenarskich w wykopach i nasypach – zapewnia długotrwałą drożność systemu - geowłóknina drenażowa
Pod fundamentami i płytami – umożliwia odprowadzenie wód gruntowych z warstwy podwykładowej.
Założa pod gabiony i geokracie – separacja gruntu od wypełnienia kamiennego.

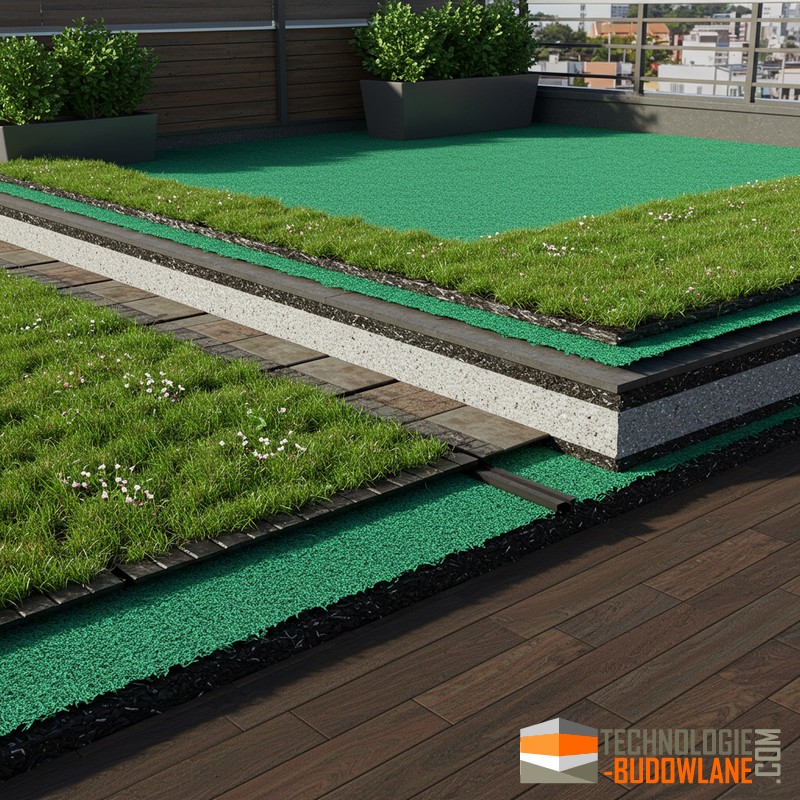

Systemy odwodnienia zielonych dachów i tarasów – filtracja wód opadowych i ochrona warstwy wegetacyjnej.
Ochrona i drenaż ścian oporowych – zapobieganie wzrostowi ciśnienia hydrostatycznego za murem.
Stabilizacja skarp – odprowadzanie wody powierzchniowej i gruntowej, zmniejszenie erozji.

Zasady montażu geowłókniny filtracyjnej

Przygotowanie podłoża
- Usuń ostre elementy (kamienie, korzenie) i wyrównaj teren.
Rozłożenie geowłókniny
- Układaj bez naciągania, tak by przylegała do całej powierzchni.
Zakłady i mocowanie
- Łącz pasma z zakładem min. 10 cm; zabezpiecz krawędzie kotwami gruntowymi lub szpilkami co 1–2 m.
Zasypanie lub przykrycie
- Nałóż kruszywo, ziemię lub inne wypełnienie warstwą minimalnie 10 cm nad włókniną.

Przykładowe klasyfikacje geowłóknin filtracyjnych

Typ włókniny	Masa (g/m²)	O95 (μm)	Przepuszczalność (l/m²·s)	Wytrzym. na rozciąg. (kN/m)
Lekka filtracyjna	100–150	150–200	0,1–0,5	5–10
Średnia filtracyjna	200–300	100–150	0,5–1,0	10–20
Ciężka filtracyjna	300–500	75–125	1,0–2,0	20–40

Geowłóknina filtracyjna stanowi kluczowy element systemów odwodnieniowych i stabilizacyjnych, gwarantując sprawne odprowadzanie wody oraz ochronę konstrukcji przed degradacją. Dzięki odpowiedniemu doborowi parametrów można zoptymalizować efektywność i trwałość drenażu w różnych warunkach gruntowych.

Właściwości i parametry techniczne geowłókniny filtracyjnej

Funkcja filtracji: Geowłóknina umożliwia swobodny przepływ wody przez swoją strukturę, jednocześnie zatrzymując cząstki gruntu. Zapobiega to erozji oraz zamulaniu warstw drenażowych.
Funkcja separacji: Oddziela różne warstwy materiałów gruntowych, uniemożliwiając ich mieszanie się. Dzięki temu zwiększa się nośność i trwałość konstrukcji.
Wytrzymałość mechaniczna: Odporna na rozciąganie, przebicia i ścieranie, co pozwala na stosowanie jej w trudnych warunkach terenowych.
Odporność chemiczna i biologiczna: Włókna syntetyczne są niewrażliwe na działanie substancji chemicznych obecnych w gruncie oraz na degradację biologiczną.
Stabilność termiczna: Zachowuje właściwości w szerokim zakresie temperatur, co jest istotne przy zmiennych warunkach klimatycznych.
Gramatura - np. Geowłóknina filtracyjna 200 g/m2

Zastosowania w inżynierii geotechnicznej geowłókniny filtracyjnej

Budowa dróg i autostrad: Geowłóknina pełni funkcję separacyjną między warstwą gruntową a kruszywem, zwiększając trwałość nawierzchni i zapobiegając powstawaniu kolein.
Konstrukcje hydrotechniczne: Stosowana w budowie zapór, wałów przeciwpowodziowych i kanałów, chroni przed erozją hydrauliczną i zapewnia stabilność konstrukcji.
- Podkład pod kiszki z geowłókniny filtracyjnej PP
Systemy drenażowe: Wykorzystywana jako filtr w systemach odwadniających, zapobiega zamulaniu drenaży i zapewnia efektywne odprowadzanie wody.
Stabilizacja nasypów i skarp: Wzmacnia struktury gruntowe, redukując ryzyko osuwisk i deformacji terenu.
Ochrona geomembran: Działa jako warstwa ochronna dla geomembran w aplikacjach uszczelniających, takich jak składowiska odpadów czy zbiorniki wodne.

Rodzaje geowłóknin filtracyjnych

Nietkane geowłókniny igłowane: Włókna są mechanicznie łączone poprzez nakłuwanie, co tworzy trójwymiarową, przepuszczalną strukturę o wysokiej porowatości.
Geowłókniny tkane: Włókna splecione w regularny wzór zapewniają wyższą wytrzymałość na rozciąganie, przy zachowaniu odpowiednich właściwości filtracyjnych.
Geowłókniny termicznie zgrzewane: Włókna łączone są poprzez zgrzewanie termiczne, co skutkuje gładką powierzchnią i zwiększoną wytrzymałością mechaniczną.

Geowłókniny - poliestrowe, polipropylenowe, filtracyjne, drenażowe, separacyjne, ochronne i wzmacniające.

Zalety stosowania geowłókniny filtracyjnej

Efektywność funkcjonalna: Połączenie funkcji filtracji i separacji w jednym materiale upraszcza konstrukcję i obniża koszty realizacji projektów.
Trwałość i niezawodność: Długotrwała odporność na czynniki zewnętrzne zapewnia stabilność konstrukcji przez wiele lat.
Łatwość instalacji: Lekka i elastyczna, może być szybko i sprawnie zainstalowana bez konieczności użycia specjalistycznego sprzętu.
Ekonomiczność: Redukcja konieczności napraw i konserwacji przekłada się na oszczędności w cyklu życia inwestycji.
Ochrona środowiska: Zmniejszenie erozji gleby i kontrola przepływu wód gruntowych pozytywnie wpływają na ekosystemy lokalne.

Normy i wytyczne

PN-EN ISO 10318: Geosyntetyki – Terminologia, definicje, symbole i jednostki.
PN-EN 13249: Geotekstylia stosowane w budownictwie drogowym i kolejowym – Wymagania.
Wytyczne projektowe: Zastosowanie geowłóknin powinno być zgodne z wytycznymi projektowymi oraz specyfikacjami technicznymi dostarczonymi przez producenta.
