Stabilizacja skarp w zbiornikach wodnych

Skuteczna stabilizacja skarp w zbiornikach wodnych jest kluczowym elementem projektowania obiektów hydrotechnicznych, takich jak stawy retencyjne, zbiorniki przeciwpożarowe czy zbiorniki rekreacyjne. skarpy te są nieustannie narażone na niszczące działanie wody, w tym podmywanie przez fale, prądy wodne oraz zmiany poziomu zwierciadła wody. brak odpowiedniego zabezpieczenia prowadzi do osuwania się gruntu, zamulania dna i utraty pojemności zbiornika.

Główne przyczyny erozji brzegowej

Zrozumienie sił działających na skarpę pozwala na dobór właściwej technologii umocnienia. Do najważniejszych czynników należą:

• falowanie wody: uderzenia fal powodują mechaniczne odrywanie cząstek gruntu.

• wahania poziomu wody: gwałtowne obniżenie lustra wody wywołuje wzrost ciśnienia porowego wewnątrz skarpy, co może prowadzić do jej obrywania się.

• erozja powierzchniowa: spływająca po skarpie woda deszczowa żłobi rynny i niszczy strukturę zbocza powyżej linii brzegowej.

Sprawdzone metody stabilizacji skarp

Wybór metody zależy od nachylenia skarpy, rodzaju gruntu oraz intensywności oddziaływania wody.

1. Systemy geokomórkowe (geokraty)

Geokrata to jedno z najskuteczniejszych rozwiązań w trudnych warunkach.

• mechanizm: trójwymiarowa struktura "plastra miodu" zamyka wewnątrz wypełnienie (np. kruszywo lub ziemię z nasionami traw), zapobiegając jego zsuwaniu się. Stosowanie tego rozwiązania w wielu przypadkach wymaga użycia go w połączeniu z geowłókniną, która utrzymuje całość materiału w geokracie, przy jednoczesnym przepuszczaniu wody.

• zastosowanie: skarpy o dużym nachyleniu, gdzie konieczna jest szybka stabilizacja mechaniczna przy zachowaniu naturalnego wyglądu.

2. Materace gabionowe i kosze kamienne

To rozwiązania o wysokiej trwałości i doskonałych właściwościach drenujących.

• mechanizm: stalowe siatki wypełnione kamieniem tworzą ciężką, elastyczną powłokę, która doskonale rozprasza energię fal.

• zalety: materace gabionowe dopasowują się do ewentualnych osiadań dna, co czyni je bardziej niezawodnymi niż betonowe płyty.

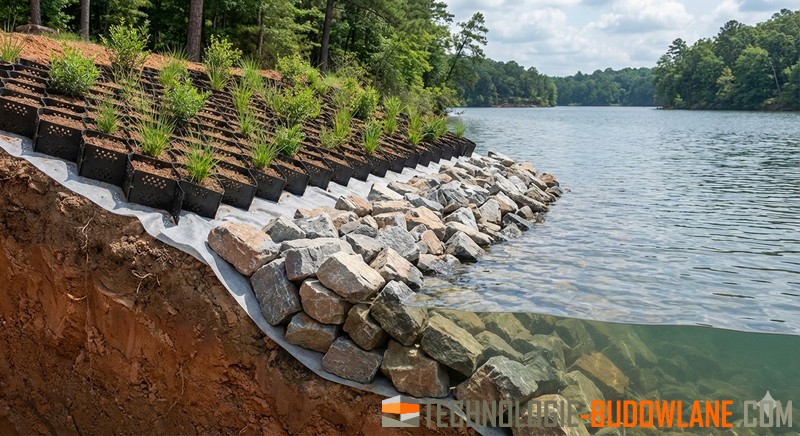

3. Narzut kamienny na geowłókninie

Klasyczna i bardzo trwała metoda ochrony hydrotechnicznej.

• warstwa filtracyjna: kluczowym elementem jest ułożenie pod kamieniami geowłókniny filtracyjnej. zapobiega ona wypłukiwaniu drobnych cząstek gruntu spod kamieni, co jest najczęstszą przyczyną zapadania się umocnień.

• zastosowanie: brzegi rzek, duże zbiorniki retencyjne, miejsca o silnym falowaniu.

4. Biomaty i maty kokosowe

Rozwiązania ekologiczne stosowane powyżej linii lustra wody.

• mechanizm: naturalne włókna chronią grunt przed deszczem i wiatrem, jednocześnie stwarzając idealne warunki do ukorzenienia się roślinności hydrotechnicznej.

• zastosowanie: łagodne skarpy zbiorników naturalnych i krajobrazowych.

Kluczowe zasady projektowania umocnień

Podczas planowania stabilizacji skarp, należy uwzględnić następujące aspekty inżynieryjne:

1. przepuszczalność: umocnienie powinno pozwalać na swobodny odpływ wody z wnętrza skarpy, aby uniknąć parcia hydrostatycznego (dlatego systemy ażurowe i kamienne są lepsze od litego betonu).

2. szorstkość powierzchni: materiały o dużej szorstkości (np. łamany kamień) lepiej wygaszają energię fali niż gładkie powierzchnie.

3. kotwienie: każde umocnienie musi być solidnie zakotwione w koronie skarpy (tzw. zamek) oraz zabezpieczone u jej podnóża (tzw. noga drenażowa), aby zapobiec podmywaniu od dołu.

Skuteczna stabilizacja skarp w zbiornikach wodnych wymaga połączenia wytrzymałości mechanicznej z dbałością o procesy biologiczne. Zastosowanie nowoczesnych geosyntetyków, takich jak geokraty czy geowłókniny, w połączeniu z tradycyjnym kamieniem, pozwala na stworzenie zabezpieczeń trwałych przez dziesięciolecia, przy jednoczesnym zachowaniu estetyki zbiornika.
