Geowłóknina pod tory kolejowe

Konieczność układania geowłókniny pod tory kolejowe będzie zależała od różnych czynników, takich jak:

• Rodzaj gleby: Geowłóknina jest bardziej niezbędna na słabych, niestabilnych glebach, które mogą ulegać osiadaniu lub erozji.
• Klimat: Geowłóknina może być bardziej niezbędna w regionach o dużej ilości opadów, gdzie woda może gromadzić się w podtorzu i powodować problemy.
• Natężenie ruchu: Geowłóknina jest bardziej niezbędna na liniach kolejowych o dużym natężeniu ruchu, gdzie pociągi wywierają duży nacisk na tory.

Ogólnie rzecz biorąc, układanie geowłókniny separacyjno - filtracyjnej pod torami kolejowymi jest zalecane.

Rola i znaczenie geowłókniny w nowoczesnym budownictwie kolejowym

Budowa i utrzymanie infrastruktury kolejowej to procesy wymagające zastosowania najbardziej zaawansowanych technologii inżynieryjnych. Jednym z kluczowych elementów, który decyduje o trwałości, bezpieczeństwie i efektywności ekonomicznej linii kolejowych, jest odpowiednio dobrana geowłóknina podtorza. Stanowi ona nieodzowną warstwę separacyjno-filtracyjną, która chroni konstrukcję nawierzchni przed degradacją wynikającą z dynamicznych obciążeń oraz zmiennych warunków atmosferycznych.

Czym jest geowłóknina kolejowa?

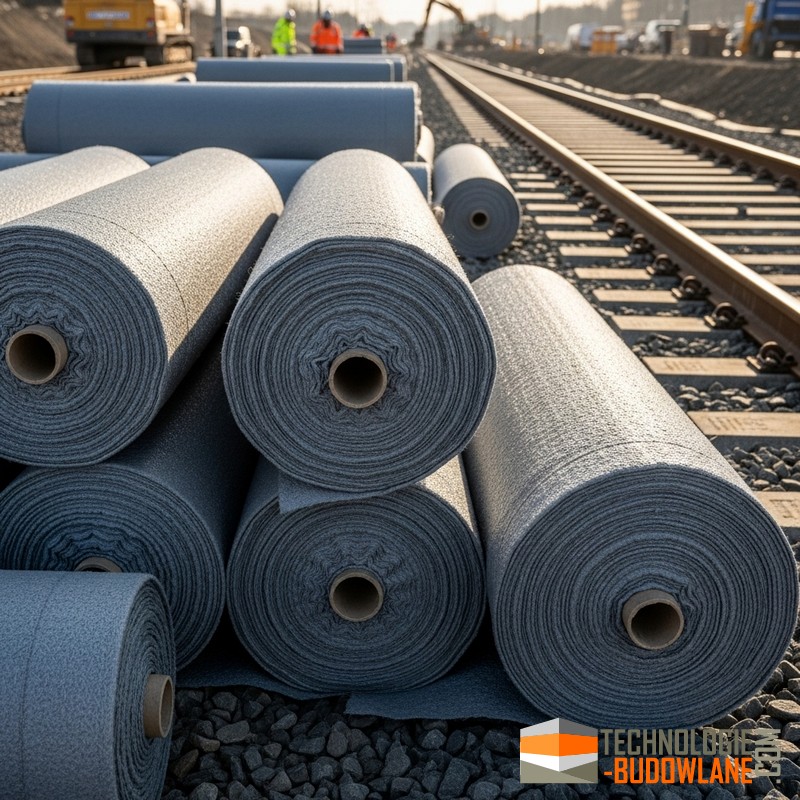

Geowłóknina kolejowa to płaski geosyntetyk wykonany z włókien polimerowych (najczęściej polipropylenowych lub poliestrowych), łączonych mechanicznie, termicznie lub chemicznie. W przeciwieństwie do standardowych geowłóknin drogowych, produkty dedykowane dla kolejnictwa muszą spełniać rygorystyczne normy wytrzymałościowe, aby sprostać ogromnym naciskom osi pociągów oraz specyfice kruszywa łamanego (tłucznia), które posiada ostre krawędzie mogące przebić materiał o niższej gramaturze.

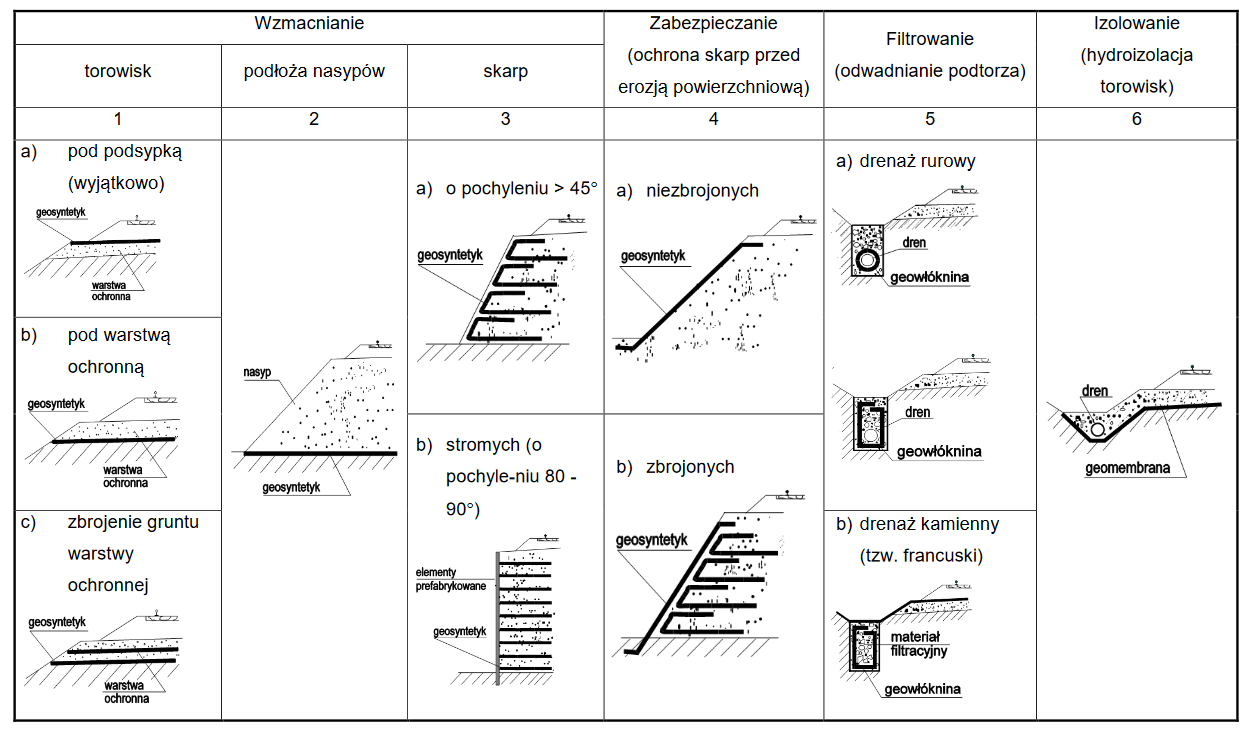

Kluczowe funkcje geowłókniny w konstrukcji torowiska

Zastosowanie geowłókniny pod podkładami kolejowymi pełni szereg krytycznych funkcji, które bezpośrednio przekładają się na parametry techniczne linii:

• Stabilizacja i wzmocnienie podtorza: Geowłóknina działa jako element rozkładający naprężenia pionowe na większą powierzchnię. Dzięki temu zapobiega punktowemu osiadaniu torów i powstawaniu kolein w podłożu gruntowym, co jest szczególnie istotne na terenach o niskiej nośności.
• Separacja warstw: Jest to być może najważniejsza funkcja. Geowłóknina trwale oddziela czysty tłuczeń od podłoża gruntowego (piasku, gliny). Bez tej bariery drobne cząsteczki gruntu przenikałyby do warstwy tłucznia, powodując jego "zamulenie", co drastycznie obniża nośność i elastyczność całej konstrukcji.
• Efektywne odwodnienie i filtracja: Materiał ten posiada doskonałe właściwości hydrauliczne. Pozwala na swobodny przepływ wody w kierunku pionowym i poziomym, jednocześnie zatrzymując drobne cząstki stałe. Skuteczne odprowadzanie wody z korpusu torowiska zapobiega zjawisku wysadzin mrozowych oraz osłabieniu struktury toru podczas intensywnych opadów.
• Ochrona przed roślinnością (kontrola chwastów): Warstwa geosyntetyku utrudnia przerastanie chwastów z głębszych warstw gruntu. Ogranicza to konieczność stosowania środków chemicznych (herbicydów) i ułatwia prace konserwacyjne, co ma kluczowe znaczenie dla widoczności i bezpieczeństwa ruchu kolejowego.

Rodzaje geowłóknin stosowanych w inżynierii kolejowej

Wybór odpowiedniego rodzaju materiału zależy od specyfiki gruntu rodzimego oraz przewidywanego obciążenia linii (np. linie magistralne vs. bocznice). Wyróżniamy trzy główne technologie produkcji:

• Geowłókniny igłowane (niemechaniczne): Powstają poprzez mechaniczne splatanie luźnych włókien za pomocą specjalnych igieł. Charakteryzują się wysoką wodoprzepuszczalnością w płaszczyźnie materiału oraz dużą elastycznością, co pozwala im doskonale dopasować się do nierówności podłoża.
• Geowłókniny tkane: Tworzone przez regularne przeplatanie pasm włókien. Wykazują ekstremalnie wysoką wytrzymałość na rozciąganie, co czyni je idealnymi do zbrojenia słabych gruntów. Mają jednak mniejszą zdolność filtracyjną niż warianty igłowane.
• Geowłókniny termicznie zgrzewane: Proces produkcji polega na nadtopieniu powierzchni włókien, co łączy je w zwartą strukturę. Są one odporne na uszkodzenia mechaniczne i oferują bardzo dobrą stabilność wymiarową, zachowując przy tym optymalne parametry drenażowe.

Standardy instalacji geowłókniny pod torami

Prawidłowy montaż jest warunkiem koniecznym dla zachowania właściwości technicznych geosyntetyku. Proces ten musi być realizowany zgodnie z dokumentacją projektową i obejmuje następujące etapy:

1. Przygotowanie koryta: Podłoże musi zostać oczyszczone z większych kamieni, korzeni i wyprofilowane zgodnie ze spadkami poprzecznymi, a następnie odpowiednio zagęszczone walcami.
2. Rozkładanie geowłókniny: Rolki rozwija się ręcznie lub mechanicznie. Kluczowe jest zachowanie zakładów (zazwyczaj od 30 do 50 cm), aby uniknąć rozstępów pod wpływem nacisku kruszywa.
3. Mocowanie: Aby zapobiec przesuwaniu się materiału podczas wiatru lub wysypywania tłucznia, geowłókninę stabilizuje się specjalnymi szpilkami lub punktowym dociążeniem.
4. Wysypywanie warstwy ochronnej i tłucznia: Pierwsza warstwa kruszywa powinna być wysypywana metodą "od czoła", aby maszyny budowlane nie jeździły bezpośrednio po geowłókninie.
5. Montaż nawierzchni: Na tak przygotowanym i zagęszczonym podłożu układa się podkłady oraz szyny.

Korzyści z inwestycji w wysokiej jakości geosyntetyki

Zastosowanie geowłókniny to inwestycja, która zwraca się wielokrotnie w trakcie cyklu życia linii kolejowej. Do najważniejszych zalet należą:

• Znaczne wydłużenie żywotności toru: Dzięki stabilizacji i separacji, torowisko rzadziej ulega deformacjom, co pozwala na eksploatację trasy przez wiele dekad bez konieczności gruntownej przebudowy.
• Redukcja kosztów utrzymania (OPEX): Mniejsze osiadanie i brak zanieczyszczenia tłucznia oznacza rzadszą potrzebę podbijania torów i oczyszczania podsypki, co generuje milionowe oszczędności dla zarządców infrastruktury.
• Wzrost bezpieczeństwa pasażerów i ładunków: Stabilne podłoże to mniejsze ryzyko wyboczeń szyn oraz wykolejeń pociągów, zwłaszcza przy prędkościach powyżej 160 km/h.
• Ochrona środowiska: Lepszy drenaż zapobiega wymywaniu drobnych cząstek do wód gruntowych, a ograniczenie użycia chemii do zwalczania roślinności sprzyja ekologii.

Podsumowując, geowłóknina kolejowa to nie tylko "płachta pod torami", ale zaawansowany element inżynieryjny, bez którego nowoczesny transport kolejowy – oparty na szybkości i niezawodności – nie mógłby istnieć.
