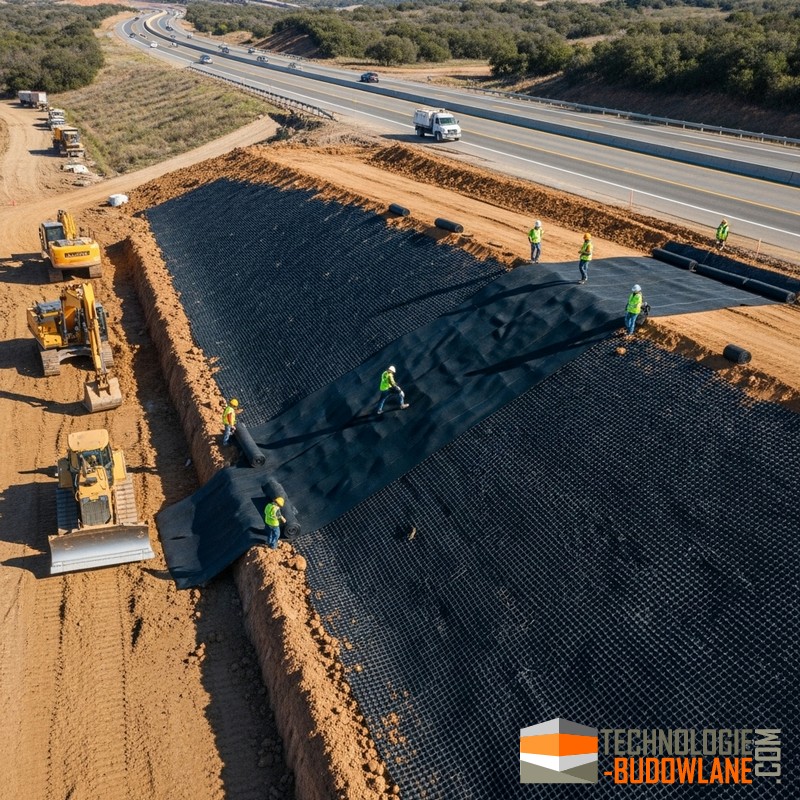

Nasyp zbrojony geosyntetykiem

Nasyp zbrojony geosyntetykiem to budowla ziemna, w której warstwy gruntu przeplatane są specjalnymi materiałami (geosyntetykami, najczęściej geosiatkami lub geotkaninami), w celu zwiększenia jej stateczności, nośności i trwałości. Technologia ta pozwala na budowę nasypów o bardziej stromych skarpach, a nawet pionowych ścian oporowych, co zmniejsza powierzchnię zajmowaną przez budowlę i ogranicza zakres robót ziemnych.

Kluczowe cechy i funkcje zbrojenia geosyntetykami

• Zwiększenie stateczności: Geosyntetyki działają jak zbrojenie, przejmując naprężenia rozciągające w gruncie i zapobiegając utracie stateczności, zwłaszcza na słabym podłożu gruntowym.
• Poprawa nośności podłoża gruntowego: Wzmocnienie podłoża pozwala na równomierne rozłożenie obciążeń, co jest kluczowe przy budowie dróg, linii kolejowych czy lotnisk na gruntach o niskiej nośności.
• Ograniczenie osiadania: Zastosowanie geosyntetyków redukuje osiadanie nasypu poprzez zwiększenie sztywności konstrukcji.
• Zmniejszenie objętości robót ziemnych: Możliwość budowy nasypów o stromszych skarpach eliminuje potrzebę stosowania szerokich, łagodnych skarp, co jest szczególnie korzystne w miejscach o ograniczonej przestrzeni. Poprzez ograniczenie kubatur i kosztów robót ziemnych ograniczany jest koszt inwestycji.
• Separacja i filtracja: Geosyntetyki mogą pełnić również funkcje separacyjne (zapobiegają mieszaniu się różnych warstw gruntu) oraz filtracyjne (umożliwiają odprowadzanie wody, jednocześnie stabilizując grunt).
  • Geowłóknina filtracyjna
  • Geowłóknina separacyjna

Zastosowanie nasypów zbrojonych geosyntetykami

Nasypy zbrojone geosyntetykami są szeroko stosowane w inżynierii lądowej, w tym przy:

• Budowie dróg i autostrad.
• Budowie linii kolejowych.
• Tworzeniu ścian oporowych i skarp.
• Wzmocnienie słabego podłoża gruntowego pod fundamentami
• Rekultywacji składowisk odpadów.

Technologia ta jest efektywnym rozwiązaniem inżynierskim, pozwalającym na realizację trwałych i bezpiecznych konstrukcji nawet w trudnych warunkach gruntowych.

Materiały stosowane w nasypach zbrojonych geosyntetykami

Poniżej zestawienie najczęściej stosowanych materiałów w nasypach zbrojonych z podaniem parametrów, które zwykle są weryfikowane w projekcie. Podane wartości to typowe zakresy orientacyjne — ostateczne parametry wybiera projektant na podstawie kart produktu producenta i obliczeń projektowych.

Geosiatki / georuszty

• Materiały: poliester (PET) tkany lub paskowy, poliolefiny (PP, HDPE) spawane/rozdmuchiwane.

• Kluczowe parametry: wytrzymałość na rozciąganie (MD/TD) 25–1200 kN/m; wydłużenie przy maksimum 2–15%; sztywność osiowa (moduł) zależna od typu; apertura oczka 20–100 mm (zależnie od typu).

• Typowe przykłady:

  • geosiatka PET 40/40 kN/m — MD 40 kN/m; TD 40 kN/m; wydłużenie <5%; odporność UV i impregnacja; stosowana w nasypach i podbudowach.

  • geogrid PP spawany 200/20 kN/m (jednoosiowy) — MD 200 kN/m; wydłużenie <3%; stosowany w ścianach oporowych i stromych skarpach.

• Uwagi: przy projektowaniu stosuje się wartości długoterminowe po redukcji (A1–A5) — projektowa wytrzymałość Rd zwykle 10–40% wartości nominalnej.

Geotkaniny i geowłókniny (separacja, filtracja, drenaż)

• Materiały: tkane (PP, PET) i nietkane (PP, PET).

• Kluczowe parametry: masa powierzchniowa 100–1200 g/m²; wytrzymałość na rozciąganie 5–200 kN/m; przepuszczalność/współczynnik filtracji (k) 10⁻⁴–10⁻² m/s; O95 / AOS (aperture) 0,075–1,0 mm.

• Typowe przykłady: geowłóknina filtracyjna 300 g/m², wytrzymałość 15 kN/m, AOS 0,212 mm; geotkanina wzmacniająca 700 g/m², wytrzymałość 120 kN/m.



• Zastosowanie: separacja warstw materiałów, ochrona drenażu, wzmocnienie podbudowy.

Geokraty (geokraty komórkowe / geosiatki komórkowe)

• Materiały: HDPE lub zawierające dodatki stabilizujące (anty-UV), czasem z recyklatu.

• Kluczowe parametry: wysokość komórek 50–300 mm; szerokość oczek 100–600 mm; wytrzymałość ścianki na rozciąganie / zginanie (kN/m) zależna od grubości ścianki; moduł sprężystości; odporność na UV i temperaturę pracy.

• Typowe przykłady: geokrata 100 mm dla zazielenienia; geokrata 200 mm o ściankach wzmacnianych do nośnych nawierzchni (parkingi) z deklarowaną wytrzymałością na rozciąganie 10–40 kN/m (przyrost nominalny); geokrata wysokowytrzymała 250 mm stosowana pod ciężkie obciążenia z deklarowaną odpornością na pełzanie.

• Wypełnienie: kruszywo 4–32 mm ( nawierzchnie użytkowe ) lub mieszanka gleby + drenaż dla roślinności.

Geokompozyty (geosiatka + geowłóknina lub geotkanina), geosiatka antyerozyjna

• Funkcja: drenaż + separacja / wzmocnienie + szybkie wykonanie.

• Parametry: przepustowość w osi 0,01–0,5 l/(m·s); wytrzymałość zbrojąca kilka–kilkadziesiąt kN/m; masa włókniny 200–600 g/m².

• Zastosowanie: warstwy drenarskie przy podstawie nasypu, odciążenie wód gruntowych.

Geomaty przeciwerozyjne

• Materiały: PP lub PE; fotostabilizowane.

• Parametry: grubość 3D warstwy 5–30 mm; wytrzymałość na rozciąganie 5–50 kN/m; odporność UV (> 1–10 lat w zależności od receptury).

• Zastosowanie: stabilizacja powierzchni, wspomaganie ukorzenienia roślinności.

Maty biodegradowalne i biomaty (kokos, juta, mulcz), np. Mata antyerozyjna z włókna kokosowego wzmocniona siatką PP

• Materiały: włókno kokosowe, juta, włókna roślinne z siatką ochronną (PP lub juta).

• Parametry: gramatura 400–900 g/m² (kokos); czas rozkładu 6–36 mies.; zawartość nasion (biomaty) np. ~20–40 g/m²; wytrzymałość montażowa (kołki) zależna od systemu.

• Zastosowanie: tymczasowa ochrona przed erozją i wspomaganie zazielenienia.



Gabiony i kosze kamienne

• Materiały: siatka stalowa ocynkowana/galwanizowana; czasem powlekana PVC.

• Parametry: średnica drutu 2,5–4,0 mm; oko siatki 60×80 mm; gwarantowana żywotność 30–50 lat (zależnie od powłoki); kamień wypełniający frakcja 100–300 mm.

• Zastosowanie: umocnienia natarczy, opaski dolne i podsypy.

Kotwy, szpilki i elementy mocujące

• Typy: stalowe kotwy talerzowe, szpilki do geokrat i mat, kotwy spiralne.

• Parametry: średnica Ø6–Ø16 mm; długość 25–600 cm (szpilki krótkie do mat, kotwy fundamentowe dłuższe); talerzyk Ø60–Ø150 mm.

• Wykonanie: ocynkowane ogniowo; dla trwałych konstrukcji stosuje się powłoki antykorozyjne lub materiał ze stali nierdzewnej.

Rury drenarskie i warstwy drenu

• Materiały: PE perforowany, PVC perforowany.

• Parametry: DN 75–300 mm typowo; spadek minimalny 0,5–1,0%; otwory fabryczne i filtracja z geowłókniny.

• Zastosowanie: odprowadzenie wód z podstawy nasypu / za licem.



Materiały zasypowe (kruszywa, grysy)

• Typy i parametry:

  • kruszywo 4–16 mm / 8–16 mm — do geokrat jako wypełnienie; kąt tarcia φ ≥ 35° dla płukanych kruszyw; gęstość objętościowa 19–21 kN/m³.

  • tłuczeń / żwir 16–32 mm — dla podbudów nośnych; φ ≥ 32°; brak cząstek pylastych.

  • mieszanka ziemna (do zazielenienia): humus + piasek 20–40% piasku, właściwy wskaźnik zagęszczenia Is ≥ 1,0.

• Wymaganie: brak materiałów wysadzinowych i organicznych w wypełnieniu nośnym.

Betonowe elementy oblicowania i prefabrykaty

• Parametry: beton klasy min C25/30;

  • bloczki licujące: wymogi gabarytowe i sposób kotwienia do geosyntetyków;

  • elementy prefabrykowane: wytrzymałość, masa i sposób podparcia (złącza z geosyntetykiem).

Specyficzne parametry projektowe używane w obliczeniach

• wartości charakterystyczne i redukcyjne geosyntetyków: Rk nominalne, współczynniki redukcyjne A1…A5, γM (częściowy współczynnik bezpieczeństwa) — przyjęte w obliczeniach, co skutkuje Rd = Rk/(A1·A2·…·γM).

• Długość zakotwienia geosyntetyków: zależna od analizy stateczności; typowo L ≥ 0,5·H dla nasypów, projektowana przez inżyniera.

Przykładowe dobory materiałów dla typowych zastosowań

• Skarpa strom a do 45°, ruch pieszy / rekultywacja: geokrata 100–150 mm; wypełnienie: mieszanka gleby + drenaż; geowłóknina 300 g/m².

• Skarpa nośna z dojazdem/parkingiem: geokrata 200–250 mm; wypełnienie grys 8–32 mm; geowłóknina 400–600 g/m²; kotwienie stalowe Ø10 mm co 0,5–1,0 m.

• Nasyp przyczółka mostowego (wysoka nośność): geosiatka PET jednosekcyjna 200–500 kN/m; długość zbrojenia projektowa; drenaż podstawy DN160/200 mm.

Zbrojenie gruntu to zbiór technologii i metod, które służą poprawieniu właściwości mechanicznych gruntów poprzez wprowadzenie elementów wzmacniających. Systemy te znajdują zastosowanie zarówno w geotechnice, jak i w budownictwie ogólnym oraz drogowym. Dzięki nim możliwe jest zwiększenie nośności podłoża, ograniczenie osiadania, poprawa stabilności nasypów, fundamentów, ścian oporowych oraz wzmacnianie wykopów i skarp.

Zbrojenie gruntu jest unormowane dokumentem: Instrukcja ITB nr 429/2007, zatytułowana "Projektowanie konstrukcji oporowych, stromych skarp i nasypów z gruntu zbrojonego", określa zasady projektowania konstrukcji zbrojonych gruntem. Instrukcja ta jest oparta na zasadach geotechniki i uwzględnia najnowsze badania naukowe w zakresie zbrojenia gruntu.

Wzmocnienie podłoża gruntowego to zestaw metod inżynierskich mających na celu podniesienie nośności, zmniejszenie osiadań i poprawę stateczności gruntu w celu bezpiecznego posadowienia konstrukcji. Wybór metody zależy od warunków gruntowo‑wodnych, głębokości koniecznego wzmocnienia, rodzaju obciążeń, dopuszczalnych odkształceń, dostępności sprzętu oraz ograniczeń czasowych i budżetowych.

Wzmocnienie podłoża gruntowego stosujemy w sytuacjach, gdy naturalne warunki gruntowe nie spełniają wymagań konstrukcyjnych danej budowy. Może to obejmować sytuacje, w których grunt jest zbyt miękki, słaby, podatny na osiadanie, lub niewystarczająco nośny. Wzmocnienie może być również konieczne w przypadku obszarów podatnych na erozję lub w miejscach, gdzie istnieje ryzyko niestabilności zboczy, albo gdy badanie nośności gruntu pod fundament wskazuje zbyt niskie wartości.
