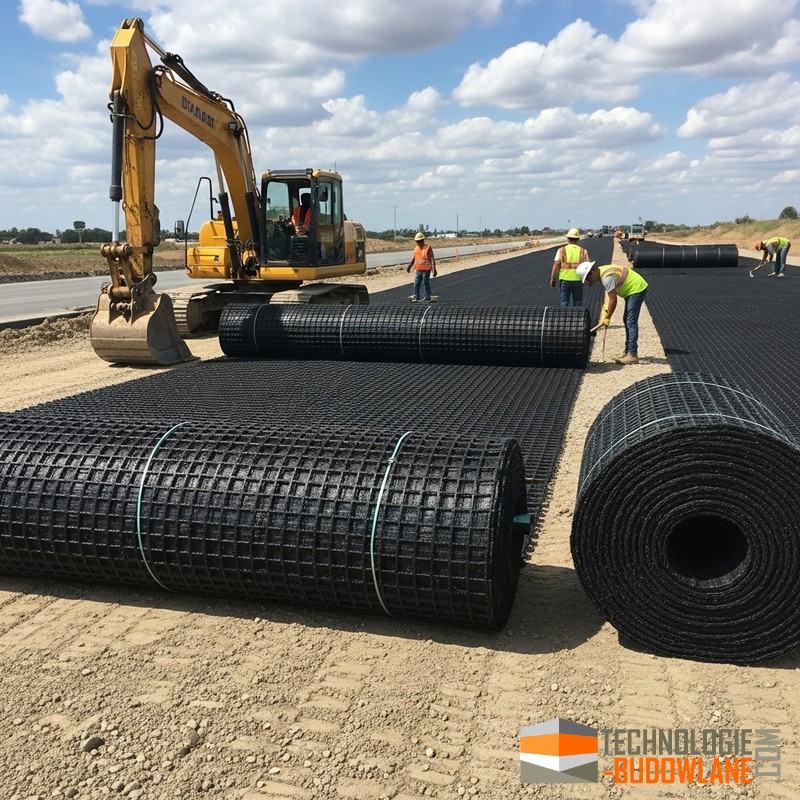

Wzmocnienie podłoża gruntowego

Wzmocnienie podłoża gruntowego to zestaw metod inżynierskich mających na celu podniesienie nośności, zmniejszenie osiadań i poprawę stateczności gruntu w celu bezpiecznego posadowienia konstrukcji. Wybór metody zależy od warunków gruntowo‑wodnych, głębokości koniecznego wzmocnienia, rodzaju obciążeń, dopuszczalnych odkształceń, dostępności sprzętu oraz ograniczeń czasowych i budżetowych.

Wzmocnienie podłoża gruntowego stosujemy w sytuacjach, gdy naturalne warunki gruntowe nie spełniają wymagań konstrukcyjnych danej budowy. Może to obejmować sytuacje, w których grunt jest zbyt miękki, słaby, podatny na osiadanie, lub niewystarczająco nośny. Wzmocnienie może być również konieczne w przypadku obszarów podatnych na erozję lub w miejscach, gdzie istnieje ryzyko niestabilności zboczy, albo gdy badanie nośności gruntu pod fundament wskazuje zbyt niskie wartości.

Współczesne budownictwo coraz częściej mierzy się z wyzwaniem posadawiania obiektów na terenach o trudnych warunkach geotechnicznych. Wzmocnienie podłoża gruntowego nie jest już tylko opcją, ale często koniecznością wynikającą z deficytu atrakcyjnych gruntów nośnych. Proces ten musi być poprzedzony rzetelną analizą inżynierską, która uwzględnia nie tylko parametry techniczne, ale i optymalizację kosztowo-czasową. Wybór między metodami powierzchniowymi, które są szybkie i ekonomiczne, a zaawansowanymi metodami wgłębnymi (takimi jak kolumny DSM, jet grouting czy mikropale), zależy od specyfiki obciążeń oraz głębokości występowania warstw słabonośnych. Nowoczesne technologie, w tym iniekcje geopolimerowe i zaawansowane systemy geosyntetyczne, pozwalają na realizację inwestycji w sposób mniej inwazyjny, skracając harmonogram prac przy jednoczesnym zapewnieniu pełnej kontroli nad osiadaniem struktury.

Uzupełniające badania geotechniczne

Przed przystąpieniem do robót Wykonawca przeprowadzi badania kontrolne (odwierty i sondowania) w celu uszczegółowienia zasięgu zaprojektowanej wymiany gruntu. Głębokość badań kontrolnych należy tak dobrać, aby zagłębiały się one minimum 2 m poniżej spągu gruntów słabonośnych podlegających wymianie. Badania geotechniczne mogą obejmować:

• Badanie plytą dynamiczną
• Sondowanie DPL
• Badanie CBR
• Pomiar nośności gruntu

Kryteria doboru optymalnej metody wzmacniania podłoża

Decyzja o wyborze konkretnej technologii wzmocnienia musi być oparta na wielokryterialnej analizie, która bierze pod uwagę następujące aspekty:

• Charakterystyka litologiczna gruntu: Szczegółowa analiza granulometrii, spójności, zawartości części organicznych oraz stopnia zagęszczenia (dla gruntów niespoistych) lub stopnia plastyczności (dla gruntów spoistych).
• Warunki hydrogeologiczne: Poziom zwierciadła wód gruntowych, jego wahania sezonowe oraz agresywność chemiczna wody w stosunku do betonu czy stali.
• Geometria wzmocnienia: Rozróżnienie między wzmocnieniem płytkim (do 1-2 m), a głębokim, sięgającym twardego podłoża lub warstw o większej nośności.
• Analiza obciążeń: Uwzględnienie ciężaru własnego konstrukcji, obciążeń użytkowych, dynamicznych (np. ruch maszyn, transport ciężki) oraz sił sejsmicznych lub parasejsmicznych.
• Reżim osiadań: Określenie dopuszczalnych osiadań całkowitych i różnicowych, które są kluczowe dla sztywności konstrukcji nadziemnej.
• Logistyka i środowisko: Dostępność placu budowy dla ciężkiego sprzętu (np. palownic), wpływ drgań i hałasu na sąsiednią zabudowę oraz wymagania dotyczące ochrony środowiska.

Metody powierzchniowe i płytkie (do ok. 1,0–2,0 m)

Stosowane głównie przy budowie dróg, parkingów, hal magazynowych oraz lekkich konstrukcji. Ich głównym celem jest stworzenie stabilnej platformy roboczej lub warstwy mrozoochronnej.

• Zagęszczanie mechaniczne: Wykorzystanie walców wibracyjnych, okołkowanych lub płyt dynamicznych. Metoda najbardziej ekonomiczna, skuteczna głównie w gruntach niespoistych (piaski, żwiry).
• Stabilizacja spoiwami hydraulicznymi (cement, wapno, popioły):
  • Cement: Zwiększa wytrzymałość na ściskanie i mrozoodporność. Idealny do podbudów drogowych.
  • Wapno: Niezastąpione przy osuszaniu i ulepszaniu gruntów spoistych (gliny, iły), redukuje ich plastyczność i ułatwia zagęszczanie.
• Zastosowanie geosyntetyków: Nowoczesne zbrojenie gruntu za pomocą materiałów takich jak geosiatka do zbrojenia gruntu czy geokompozyty pozwala na redukcję grubości warstw konstrukcyjnych przy zachowaniu wysokiej nośności. Geosyntetyki pełnią funkcje separacyjne, filtracyjne i wzmacniające.
• Biostabilizacja: Innowacyjna metoda wykorzystująca procesy biologiczne. Mikroorganizmy (np. bakterie produkujące kalcyt) mogą "sklejać" ziarna gruntu, tworząc strukturę zbliżoną do piaskowca. Roślinność wspierana przez materiały takie jak biosiatka czy biomata skutecznie chroni skarpy przed erozją powierzchniową.

Metody wgłębne – fundamentowanie specjalistyczne

Gdy warstwy nośne znajdują się głęboko, konieczne jest zastosowanie technologii przekazujących obciążenia na większą głębokość:

• Kolumny DSM (Deep Soil Mixing): Mechaniczne mieszanie gruntu in situ z zaczynem cementowym. Powstają kolumny o wysokiej sztywności (wytrzymałość 2-10 MPa), idealne pod fundamenty budynków i nasypy kolejowe.
• Jet Grouting (Iniekcja strumieniowa): Rozmywanie struktury gruntu strumieniem zaczynu pod ekstremalnie wysokim ciśnieniem. Pozwala na formowanie kolumn w niemal każdych warunkach, także pod istniejącymi fundamentami.
• Kolumny żwirowe i kamienne (Wibrowymiana): Formowane przez wprowadzanie kruszywa w głąb gruntu przy pomocy wibroflotu. Poprawiają nośność i drastycznie przyspieszają konsolidację gruntów spoistych dzięki funkcji drenażu pionowego.
• Dreny pionowe (PVD): Prefabrykowane taśmy drenujące instalowane w gruntach ściśliwych (torfy, namuły). W połączeniu z nasypem przeciążającym pozwalają na usunięcie wody z porów gruntu w miesiące, zamiast lat.
• Mikropale i pale betonowe: Elementy konstrukcyjne przenoszące obciążenia punktowe. Mikropale są szczególnie użyteczne w warunkach ograniczonej skrajni (np. piwnice, wnętrza hal).

Geosyntetyki w nowoczesnej inżynierii geotechnicznej

Wykorzystanie geosyntetyków zrewolucjonizowało podejście do wzmacniania gruntu, oferując rozwiązania lekkie, trwałe i łatwe w montażu. Kluczowe produkty to:

• Geowłóknina separacyjna: Zapobiega mieszaniu się czystego kruszywa z podłożem gruntowym, utrzymując parametry nośne warstwy konstrukcyjnej.
• Geosiatka: Służy do zazębiania kruszywa, co ogranicza jego przemieszczenia boczne i zwiększa sztywność warstwy. Wyróżniamy m.in. geosiatki drogowe dwukierunkowe i trójosiowe.
• Geokrata komórkowa: System trójwymiarowych taśm ograniczający grunt, doskonały na strome skarpy i podłoża o bardzo niskiej nośności.
• LTP (Load Transfer Platforms): Platformy transferu obciążeń budowane z kilku warstw geosiatek o wysokiej wytrzymałości, rozłożonych nad systemem kolumn, co pozwala na równomierne przekazanie ciężaru nasypu na wzmocnienie wgłębne.

Badania, kontrola jakości i monitoring

Sukces wzmocnienia podłoża zależy od precyzyjnego wykonawstwa i ciągłej kontroli. Proces ten obejmuje:

• Badania wstępne: Wykonanie odwiertów, sondowań statycznych (CPTu) i dynamicznych (DPL) oraz badań laboratoryjnych (granulometria, CBR, edometry).
• Weryfikacja w trakcie robót: Badanie nośności płytą dynamiczną lub statyczną (VSS) pozwala na bieżąco korygować parametry zagęszczania.
• Testy nośności kolumn: Próbne obciążenia statyczne kolumn betonowych lub DSM w celu potwierdzenia przyjętych założeń projektowych.
• Monitoring długoterminowy: Instalacja reperów geodezyjnych, inklinometrów (do pomiaru przemieszczeń poziomych) oraz piezometrów (do kontroli ciśnienia wody porowej).

Praktyczne przykłady zastosowań (Case Studies)

Wybór technologii zależy od konkretnego problemu inżynierskiego:

• Infrastruktura drogowa na bagnach: Zastosowanie drenów pionowych PVD w połączeniu z geosiatką o wysokiej wytrzymałości i nasypem przeciążającym. Pozwala to na kontrolowane osiadanie terenu przed ułożeniem warstw asfaltowych.
• Hale logistyczne: Wzmocnienie podłoża kolumnami żwirowymi w układzie siatki, co zapewnia jednorodną nośność pod posadzkę przemysłową i redukuje ryzyko pękania płyt betonowych.
• Ratowanie zabytków: Iniekcje niskociśnieniowe lub mikropale instalowane wewnątrz budynków, które zatrzymują proces osiadania fundamentów bez konieczności ich odkopywania.
• Zabezpieczenie zboczy: Połączenie geokrany z biowłókniną i odpowiednio dobraną mieszanką traw, co tworzy naturalny "pancerz" odporny na gwałtowne opady deszczu.

Podsumowując, wzmocnienie podłoża gruntowego to proces złożony, wymagający ścisłej współpracy projektanta geotechnika z wykonawcą. Odpowiedni dobór technologii – od tradycyjnej wymiany gruntu, przez nowoczesne geosyntetyki, aż po zaawansowane kolumny betonowe – pozwala na bezpieczną i ekonomiczną realizację nawet najbardziej wymagających inwestycji budowlanych.

Przykładowe realizacje wzmocniania podłoża gruntowego

• Stabilizacja podbudowy drogi lokalnej — geowłóknina filtracyjna (PP/PET); masa 200–400 g/m², AOS 0,075–0,212 mm, wytrzymałość na rozciąganie 10–30 kN/m.

• Wzmacnianie podbudowy autostrady — geosiatka trójosiowa (PP/HDPE); Rk 200–800 kN/m, wydłużenie przy max <5%, odporność na pełzanie.

• Nasyp na słabym podłożu (ogólna stabilność) — geotkanina PET wzmacniająca; Rk 50–300 kN/m, niskie wydłużenie, odporność UV.

• Przyczółek mostowy (LTP) — geosiatka jednoosiowa PET; Rk 300–1000 kN/m, dł. zakotwienia projektowa, odporność chemiczna.

• Stabilizacja skarpy stromej — geokrata (geocell HDPE); wysokość 100–250 mm, odporność na pełzanie i UV, grubość ścianki 2–6 mm.

• Parking gruntowy / droga leśna — geokrata 150–200 mm; frakcja wypełnienia 8–32 mm, nośność płytowa, odporność na ściskanie.

• Nawierzchnia czasowa na mokrym podłożu — geotkanina wzmacniająca; Rk 50–150 kN/m, odporność na rozdarcie.

• Stabilizacja pod torowisko kolejowego — geosiatka warstwowa; Rk 200–1000 kN/m, wysoka odporność na cykliczne obciążenia.



• Wzmocnienie poboczy drogi — geowłóknina separacyjna 300–500 g/m²; AOS dopasowane do piasku/gruntu, przepuszczalność.

• Fundamenty lekkich hal i magazynów — geokompozyt drenażowy + geotkanina; przepustowość osiowa 0,01–0,5 l/(m·s), masa włókniny 300–600 g/m².

• Ograniczenie deformacji cienkich płyt betonowych — geosiatka zatopiona (concrete reinforcement grid); Rk 20–200 kN/m, odporność alkaliczna.

• Wzmocnienie płyty lotniskowej pod lokalną naprawę — geosiatka szklana powlekana (FG); Rk 100–300 kN/m, niskie wydłużenie <3%, powłoka SBR.

• Stabilizacja podstawy nasypu kolejowego — geotkanina PET + kolumny żwirowe; wytrzymałość włókniny 100–400 kN/m, pełzanie kontrolowane.

• Ochrona geomembrany w składowisku odpadów — geowłóknina ochronna 600–1200 g/m²; odporność na przebicie, wysoka masa.

• Uszczelnienie zbiornika + ochrona — geomembrana HDPE 1,0–2,0 mm + geowłóknina; grubość, spawalność, wytrzymałość na rozciąganie 10–30 MPa.

• Zbrojenie podbudowy tymczasowej przy budowie — geosiatka dwukierunkowa; Rk 40–200 kN/m, niskie wydłużenie.

• Skrócenie konsolidacji nasypu — geosyntetyczny drenaż pionowy (wick drain); przepuszczalność pionowa wysoka, średnica 80–150 mm.

• Ochrona rurociągu drenarskiego — geowłóknina owijkowa 200–400 g/m²; AOS dopasowane, odporność na zamulanie.

• Zbrojenie nasypu przy wysokim poziomie wody — geokompozyt drenarsko‑separacyjny; przepływ osiowy i filtrowość.

• Stabilizacja pod kostkę brukową na gruncie gruntowym — geotkanina 150–300 g/m²; wytrzymałość 20–60 kN/m, separacja.

• Wzmocnienie rampy wyładunkowej — geosiatka jednoosiowa PET; Rk 150–600 kN/m, odporność na cykliczne obciążenia.

• Ochrona skarpy przed erozją wodą — geomata 3D + biomata kokosowa; grubość 3–30 mm, odporność UV, rozkład biologiczny planowany.



• Zbrojenie pod fundamenty prefabrykowane — geosiatka wysoka nośność; Rk 200–800 kN/m, projektowa dł. zakotwienia.

• Stabilizacja nasypu na wysadzinowym gruncie — geowłóknina separacyjna + warstwa mrozoochronna; masa 400–800 g/m².

• Redukcja osiadania przy budynku istniejącym — siatka wzmacniająca EPS + geotkanina; parametry dopasowane projektowo.

• Wzmocnienie pod wykopy i obudowy tymczasowe — geosiatka trójosiowa; Rk 100–500 kN/m, odporność na pełzanie.

• Stabilizacja pod urządzenia przemysłowe (równomierność podłoża) — geokompozyt rozkładający obciążenia; moduł poprzeczny, nośność.

• Ochrona wału przeciwpowodziowego — geomata + geowłóknina drenująca; odporność na przepływ i UV, parametry filtracyjne.

• Nasyp pod płyty prefabrykowane — geosiatka + geowłóknina; Rk ~100–400 kN/m, wydłużenie kontrolowane.

• Odtworzenie nawierzchni po wykopach instalacyjnych — geosiatka stabilizująca podbudowę; Rk 50–200 kN/m.

• Wzmocnienie poboczy kolejowych pod tor — geotkanina wzmacniająca; wytrzymałość 100–400 kN/m, odporność na przebicie.

• Zabezpieczenie przed ruchami termicznymi przy asfaltowaniu — siatka z włókna szklanego powlekana; niskie wydłużenie <3%, wysoka sztywność.

• Wzmocnienie pod zbiorniki paliwowe naziemne — geomembrana + geowłóknina ochronna; chemoodporność, odporność na przebicie.

• Stabilizacja hałd i składowisk skłonnych do osuwania — geosiatka + gabiony; Rk i metoda kotwienia projektowane.

• Naprawa i wzmocnienie warstwy wiążącej asfaltu (overlay) — włókno szklane geosiatka (FG); Rk 100–300 kN/m, powłoka ochronna bitumiczna.



• Wzmocnienie pod monolityczne płyty posadzkowe przemysłowe — geosiatka zatopiona w betonie; odporność alkaliczna, rozdział naprężeń.

• Zwiększenie nośności pod płyty fundamentowe tymczasowe — geokrata + kruszywo 8–32 mm; wysokość geokraty 100–200 mm.

• Ochrona przed osuwiskami lokalnymi — geowłóknina filtracyjna + kotwienie; wytrzymałość 50–200 kN/m w zależności od projektu.

• Wzmocnienie pod strefy załadunku magazynowego — geosiatka wysokowytrzymała + płyta; Rk 300–1000 kN/m.

• Stabilizacja fundamentów prefabrykowanych modułowych — geokompozyt rozkładający obciążenia; nośność osiowa i przemieszczenia.

• Drenaż i stabilizacja podziemnej budowy garażowej — geokompozyt drenujący + geowłóknina; przepływ osiowy i filtracja.

• Ochrona krawędzi skarpy przy przekopach — siatka stalowa powlekana + geowłóknina; odporność mechaniczna i filtracja.

• Wzmocnienie platformy pod zbiorniki paliw (podłoże słabe) — geosiatka PET + warstwa kruszywa; Rk 150–500 kN/m.

• Zbrojenie podsypki pod systemy odwadniające i rurociągi — geowłóknina 300–600 g/m²; AOS i przepuszczalność.

• Zabezpieczenie strefy robót przy ruchu ciężkim (dojazdy tymczasowe) — geotkanina wzmacniająca; wytrzymałość 50–200 kN/m.

• Rekultywacja terenów poprzemysłowych — geomembrana + geowłóknina + biomata; szczelność, filtracja, wsparcie wegetacji.

• Stabilizacja pod płyty drogowe na gruntach organicznych — geosiatka + kolumny żwirowe; projektowa współpraca materiałów.

• Wzmocnienie koryta rowu melioracyjnego pod drogą — geowłóknina ochronna + geomata; odporność na erozję, przepływ.

• Osadniki i stawy retencyjne — geomembrana HDPE + geowłóknina ochronna; grubość geomembrany 1–2 mm, odporność chemiczna.

• Fundamenty maszyn o dużych obciążeniach punktowych — geosiatka wysokowytrzymała + płyta betonowa; Rk >400 kN/m, niskie wydłużenie i dł. zakotwienia.
