Siatka POLGRID

• Łatwy i szybki montaż
  • Siatka szklana georuszty PoLGrid charakteryzuje uproszczony do niezbędnego minimum proces montażu. Ich długości handlowe zostały tak dobrane, aby możliwe było przeniesienie pojedynczej rolki przez dwóch pracowników, a montaż odbywa się poprzez rozwijanie georusztu bezpośrednio na wcześniej przygotowane podłoże gruntowe. Wysoka sztywność georusztu PolGrid pozwala wyeliminować konieczność czasochłonnego naciągania i kotwienia siatki, dzięki czemu georuszt pracuje już od momentu ułożenia pierwszych warstw kruszywa.
• Oczędność kosztów oraz czasu
  • Aspekt ekonomiczny jest kluczowym elementem przy wyborze technologii. Budowa dróg z wykorzystaniem technologii PolGrid przynosi wiele korzyści zarówno inwestorom, jak i wykonawcom, m.in.:
    • Zmniejszenie zakresu wymiany gruntu nawet o 40% bez szkody dla nośności nawierzchni
    • Kilkukrotne wydłużenie trwałości nawierzchni
    • Duża wytrzymałość siatki gwarantuje odporność na uszkodzenia montażowe
    • Zmniejszenie kosztów i czasu trwania inwestycji
    • Im słabsze warunki gruntowe tym większa oszczędność

Wszystkie te korzyści sprawiają, że stosowanie geosiatki Polgrid BX jest coraz popularniejsze w różnych zastosowaniach, zarówno w budownictwie drogowym jak i infrastrukturalnym.

Kompleksowy przewodnik po geosiatkach POLGRID BX: Parametry techniczne i zastosowanie w nowoczesnym budownictwie

W dzisiejszym budownictwie inżynieryjnym kluczowym wyzwaniem jest zapewnienie trwałości i stabilności konstrukcji przy jednoczesnej optymalizacji kosztów. Jednym z najbardziej efektywnych rozwiązań w zakresie zbrojenia podłoża gruntowego są dwukierunkowe geosiatki o sztywnych węzłach, takie jak POLGRID BX. Poniżej przedstawiamy szczegółową analizę parametrów technicznych oraz szeroki kontekst zastosowania tych materiałów w profesjonalnych projektach budowlanych.

Charakterystyka techniczna i specyfikacja POLGRID BX

Geosiatki POLGRID BX to wyroby o strukturze siatkowej, wytwarzane najczęściej z polipropylenu (PP) w procesie ekstruzji, a następnie rozciągania w dwóch kierunkach (wzdłużnym i poprzecznym). Proces ten pozwala na uzyskanie wysokiej wytrzymałości na rozciąganie przy stosunkowo niskim wydłużeniu, co jest kluczowe dla stabilizacji gruntów niespoistych.

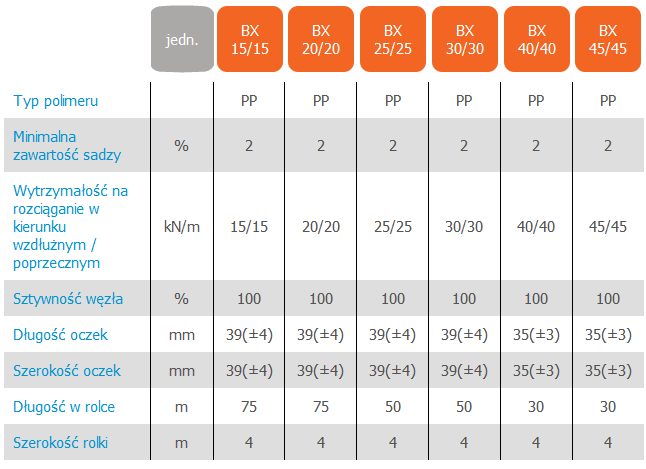

Poniższa tabela oraz dokumentacja graficzna przedstawiają kluczowe parametry, na które specyfikatorzy i wykonawcy powinni zwrócić szczególną uwagę:

Kluczowe parametry interpretowane przez ekspertów:

• Wytrzymałość na rozciąganie (MD/CMD): Wyrażana w kN/m. Parametr ten określa zdolność siatki do przejmowania naprężeń rozciągających. Standardowe warianty obejmują zakres od 20/20 kN/m do nawet 40/40 kN/m.
• Sztywność węzłów: To unikalna cecha geosiatek sztywnych, która pozwala na skuteczne blokowanie kruszywa w oczkach siatki (tzw. efekt "interlocking"), co zapobiega bocznemu przemieszczaniu się ziaren.
• Wymiary oczek: Dobierane w zależności od frakcji stosowanego kruszywa. Prawidłowe zazębienie następuje wtedy, gdy średnica kruszywa jest skorelowana z wielkością apertury siatki.

Zastosowanie w budownictwie infrastrukturalnym

Geosiatka POLGRID BX znajduje zastosowanie wszędzie tam, gdzie podłoże charakteryzuje się niską nośnością (np. grunty spoiste, organiczne, nasypy niekontrolowane). Dzięki swojej strukturze, materiał ten tworzy "platformę roboczą", która rozkłada obciążenia pionowe na większą powierzchnię.

Główne obszary wykorzystania:

1. Budowa dróg i autostrad: Wzmocnienie warstw podbudowy pozwala na redukcję grubości warstw kruszywa nawet o 30-40%, co generuje ogromne oszczędności materiałowe i transportowe.
2. Place składowe i parkingi: W miejscach narażonych na wysokie obciążenia statyczne i dynamiczne (ruch wózków widłowych, ciężarówek), POLGRID BX zapobiega powstawaniu kolein i osiadań różnicowych.
3. Torowiska kolejowe: Stabilizacja podsypki kolejowej zwiększa żywotność linii i redukuje częstotliwość prac konserwacyjnych związanych z podbijaniem torów.
4. Fundamentowanie nasypów: Zapewnienie stateczności nasypów drogowych i kolejowych wznoszonych na słabym podłożu.

Korzyści z zastosowania technologii POLGRID BX

Wybór profesjonalnej geosiatki dwukierunkowej to nie tylko kwestia bezpieczeństwa konstrukcji, ale także realny zysk ekonomiczny dla inwestora. Do najważniejszych zalet należą:

• Wydłużenie trwałości eksploatacyjnej: Konstrukcje wzmocnione geosiatką wykazują znacznie większą odporność na zmęczenie materiałowe.
• Oszczędność czasu: Szybsza stabilizacja podłoża umożliwia wcześniejsze przystąpienie do kolejnych etapów prac bitumicznych lub brukarskich.
• Aspekt ekologiczny: Mniejsze zapotrzebowanie na kruszywa naturalne to mniejsza liczba transportów i mniejszy ślad węglowy inwestycji.

Praktyczne wskazówki dotyczące montażu

Aby parametry techniczne zawarte w tabeli zostały w pełni wykorzystane w praktyce, kluczowe jest zachowanie rygorystycznych zasad montażu. Należy pamiętać o odpowiednim przygotowaniu podłoża, zachowaniu zakładów (zazwyczaj od 30 do 50 cm) oraz odpowiednim napięciu siatki przed zasypaniem.

Więcej szczegółowych informacji na temat technologii poprawnego montażu oraz błędów, których należy unikać, znajdą Państwo w naszym dedykowanym poradniku technicznym:

Polecany artykuł: Instrukcja krok po kroku: Układanie geosiatki na gruncie – klucz do stabilnej konstrukcji

Dobór odpowiedniego typu geosiatki POLGRID BX powinien być zawsze poprzedzony analizą geotechniczną oraz obliczeniami projektowymi. Zapraszamy do kontaktu z naszym działem technicznym w celu uzyskania pełnej specyfikacji produktów oraz wsparcia w optymalizacji Państwa projektu.

Georuszt Geosiatka POLGRID BX to dwuosiowy georuszt z sztywnymi węzłami wykonany z polipropylenu, zaprojektowany do mechanicznego wzmacniania warstw podbudowy dróg, torów i konstrukcji ziemnych. Produkt poprawia nośność podłoża, ogranicza odkształcenia i jest szybki w montażu.

Geosiatka Georuszt BX to geosyntetyk stosowany do wzmacniania niezwiązanych warstw podbudowy dróg asfaltowych, dróg polnych i dojazdowych oraz do wzmocnienia podtorza kolejowego i tramwajowego; w połączeniu z warstwą kruszywa tworzy kompozyt zapewniający stabilność nawet na miękkim podłożu i zapobiegający powstawaniu kolein. Georuszt BX jest produkowany jako monolityczna, dwukierunkowa siatka z polipropylenu (PP) o sztywnych węzłach i żebrach o przekroju zapewniającym dobre oparcie dla kruszywa; proces produkcji obejmuje wytłaczanie, mikroperforowanie i rozciąganie materiału w dwóch kierunkach

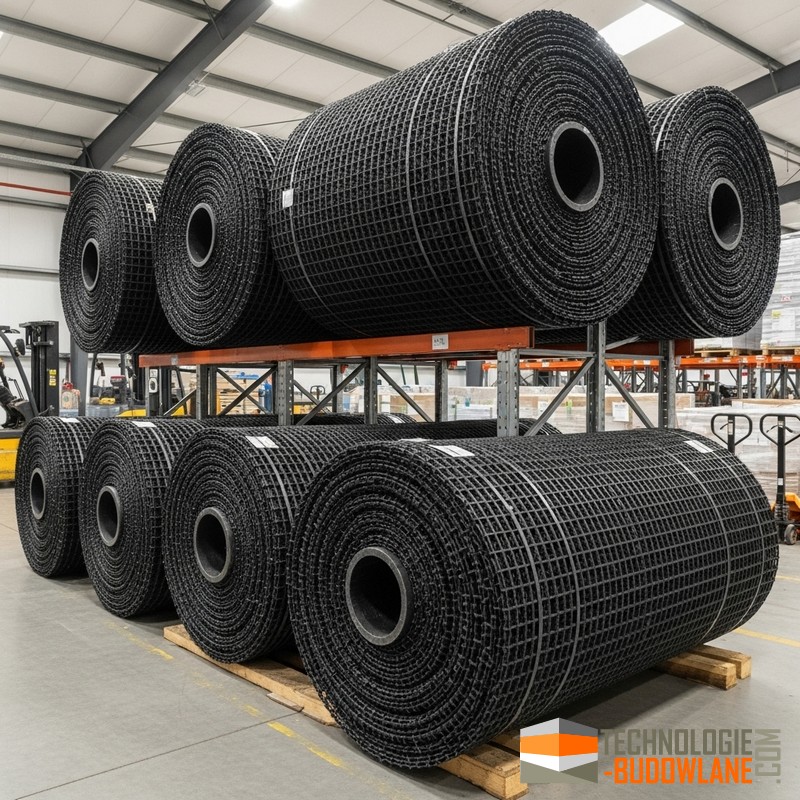

• Georuszt dwuosiowy

• Geosiatka o sztywnych węzłach

• Dwukierunkowa geosiatka

• Geosiatka do wzmacniania podbudowy drogowej

• Geosiatka do wzmocnienia podtorza kolejowego

• Geosiatka mechaniczna stabilizująca grunt

• Geosiatka przeciwerozyjna

• Geosiatka do robót ziemnych

• Geosiatka do budowy dróg tymczasowych

• Geosiatka do nawierzchni dojazdowych

• Geosiatka do fundamentów i płyt posadzkowych

• Geosiatka do budowy tuneli i konstrukcji podziemnych

• Geosiatka z polipropylenu

• Geosiatka o otwartej strukturze

• Geosiatka z żebrami kwadratowymi

• Geosiatka do stabilizacji skarp

• Geosiatka do kanałów i zbiorników

• Geosiatka do nawierzchni przemysłowych

• Geosiatka do wzmocnienia podłoża pod maszyny

Działanie georusztu geosiatki POLGRID BX

Georuszt BX działa jako element mechanicznego zbrojenia gruntu, zwiększając nośność warstw podbudowy, redukując osiadania i koleiny oraz wydłużając żywotność nawierzchni; znajduje zastosowanie w budowie dróg, torów, skarp, tuneli i przy robotach ziemnych. Łatwość montażu i efektywność: produkt jest prosty w instalacji — wystarczy rozwinąć rolkę pod warstwę kruszywa — co skraca czas robót i obniża koszty wykonania; konstrukcja z ostrymi krawędziami żeber i wytrzymałymi węzłami zapewnia efektywne zazębianie kruszywa i stabilne przenoszenie obciążeń. Trwałość i ekonomia: geosiatki BX oferowane są w różnych klasach wytrzymałości (np. 20/20, 30/30, 40/40 kN/m) i rozmiarach rolek, a badania wskazują na przewidywaną trwałość co najmniej 100 lat w gruntach naturalnych o pH 4–9 i temperaturze poniżej 25°C; prawidłowe przykrycie i zastosowanie pozwala zmniejszyć grubość podbudowy i koszty utrzymania w długim okresie.

Georuszt BX to rozwiązanie dla inwestorów i wykonawców, którzy oczekują szybkiego montażu, trwałego wzmocnienia i obniżenia kosztów eksploatacji nawierzchni; sprawdza się tam, gdzie wymagane jest niezawodne zazębianie kruszywa i stabilizacja na trudnych podłożach.

Charakterystyka i właściwości POLGRID BX

• Materiał: Polipropylen o wysokiej wytrzymałości, odporny na działanie czynników chemicznych i biologicznych.

• Struktura: Geosiatka o kwadratowych oczkach, dwuosiowa, z równomierną wytrzymałością w kierunkach wzdłużnym (MD) i poprzecznym (TD).

• Sztywne węzły: Zapewniają stałe połączenie żeber, co przekłada się na wysoką sztywność i stabilność geosiatki.

• Odporność na promieniowanie UV: Stabilizowana przeciwko degradacji pod wpływem promieniowania ultrafioletowego, co zwiększa trwałość produktu.

• Wysoka wytrzymałość na rozciąganie: Pozwala na efektywne przenoszenie obciążeń i redukcję deformacji podłoża.

• Niska wydłużalność: Gwarantuje minimalne odkształcenia pod obciążeniem.



Parametry techniczne POLGRID BX

• Wytrzymałość na rozciąganie:

  • W kierunku wzdłużnym (MD): ≥ 30 kN/m

  • W kierunku poprzecznym (TD): ≥ 30 kN/m

• Wydłużenie przy zerwaniu: ≤ 13%

• Oczka geosiatki: Wielkość oczek typowo 33 mm x 33 mm

• Grubość żeber: Około 1,5–2,0 mm

• Masa jednostkowa: Około 300 g/m²

• Odporność na czynniki środowiskowe: Wysoka trwałość w agresywnych warunkach gruntowych

Zastosowania POLGRID BX

• Budowa dróg i autostrad: Wzmacnianie warstw konstrukcyjnych, stabilizacja podłoża pod nawierzchnie asfaltowe i betonowe.

• Trakcje kolejowe: Wzmacnianie podłoża pod torowiska, redukcja osiadań i deformacji.

• Place składowe i parkingi: Zwiększenie nośności podłoża pod ciężkie pojazdy i sprzęt przemysłowy.

• Nasypy i skarpy: Stabilizacja nasypów ziemnych, zapobieganie osuwiskom i erozji.

• Fundamenty: Wzmacnianie podłoża pod fundamenty budynków, wież telekomunikacyjnych i innych konstrukcji.

• Lotniska: Stabilizacja podłoża pod pasy startowe i drogi kołowania.

Mechanizm działania geosiatki POLGRID BX

Geosiatka POLGRID BX działa poprzez mechaniczne zbliżenie i zakleszczenie kruszywa (ang. interlock) w oczkach geosiatki. Sztywne węzły i wysoka wytrzymałość na rozciąganie umożliwiają efektywne przenoszenie obciążeń z nawierzchni na większą powierzchnię podłoża, co redukuje naprężenia i minimalizuje osiadania.

Instrukcja instalacji:

1. Przygotowanie podłoża:

   • Usunąć wszelkie nierówności, ostre przedmioty, kamienie i roślinność.

   • Wyrównać teren, zapewniając równą powierzchnię do układania geosiatki.

2. Rozkładanie geosiatki:

   • Rozwinąć geosiatkę bezpośrednio na przygotowanym podłożu.

   • Ułożyć geosiatkę w kierunku prostopadłym do głównego kierunku ruchu lub obciążenia.



3. Zakłady i łączenie:

   • Zachować zakłady między arkuszami:

     • Minimum 30 cm na gruntach stabilnych.

     • Minimum 50 cm na gruntach słabonośnych.

   • Łączenia zabezpieczyć za pomocą opasek zaciskowych z tworzywa sztucznego lub zszywek.

4. Mocowanie geosiatki (opcjonalne):

   • W razie potrzeby przymocować geosiatkę do podłoża za pomocą szpilek lub kotew, zwłaszcza przy silnym wietrze lub na stromych zboczach.

5. Nanoszenie warstwy zasypowej:

   • Ostrożnie nałożyć warstwę kruszywa o odpowiedniej granulacji, unikając przesunięcia geosiatki.

   • Minimalna grubość warstwy kruszywa nad geosiatką powinna wynosić 15–20 cm.

6. Zagęszczanie:

   • Zagęścić warstwę kruszywa przy użyciu wibracyjnego sprzętu zagęszczającego.

   • Należy unikać bezpośredniego ruchu ciężkiego sprzętu po niezasypanej geosiatce.

Zalety stosowania geosiatki POLGRID BX

• Zwiększenie nośności podłoża: Poprawa parametrów gruntu prowadząca do mniejszych osiadań i większej stabilności konstrukcji.

• Redukcja grubości warstw konstrukcyjnych: Możliwość zmniejszenia ilości materiałów zasypowych, co przekłada się na oszczędności finansowe.

• Długoterminowa trwałość: Odporność na korozję, czynniki chemiczne i biologiczne zapewnia długą żywotność konstrukcji.

• Ekonomiczność: Redukcja kosztów budowy i eksploatacji dzięki zmniejszeniu potrzeby konserwacji i napraw.

• Szybka i łatwa instalacja: Prosty proces montażu bez konieczności użycia specjalistycznego sprzętu.

Normy i certyfikaty

• PN-EN ISO 10319: Geosyntetyki – Badanie właściwości wytrzymałościowych na rozciąganie.

• PN-EN ISO 10320: Geosyntetyki – Identyfikacja na podstawie danych producenta.

• Oznakowanie CE: Potwierdza zgodność produktu z wymaganiami dyrektyw Unii Europejskiej.

Przechowywanie i transport

• Przechowywanie:

  • Przechowywać geosiatki w oryginalnych opakowaniach, chronić przed bezpośrednim działaniem promieni słonecznych i opadami atmosferycznymi.

  • Unikać uszkodzeń mechanicznych podczas składowania.

• Transport:

  • Transportować w sposób zabezpieczający przed uszkodzeniami i zabrudzeniami.

  • Nie przeciągać rolek po podłożu, aby nie uszkodzić materiału.

Wskazówki dodatkowe

• Projektowanie:

  • Zastosowanie geosiatki powinno być poparte odpowiednimi obliczeniami inżynierskimi, uwzględniającymi warunki gruntowe i obciążenia.

  • W przypadku gruntów słabonośnych lub specyficznych warunków geotechnicznych zaleca się konsultację z ekspertem.

• Kompatybilność materiałów:

  • Kruszywo stosowane jako materiał zasypowy powinno być odpowiedniej jakości, wolne od zanieczyszczeń organicznych i skał płaskich.

• Bezpieczeństwo pracy:

  • Podczas instalacji należy przestrzegać standardowych zasad bezpieczeństwa i higieny pracy.

  • Używać odpowiedniego obuwia i rękawic ochronnych.

Geosiatka POLGRID BX to niezawodne rozwiązanie dla wzmacniania gruntu w budownictwie drogowym, kolejowym i ogólnym. Dzięki sztywnym węzłom i wysokiej wytrzymałości na rozciąganie zapewnia stabilność konstrukcji oraz zwiększa nośność podłoża. Produkt łączy w sobie efektywność techniczną z ekonomicznością, przyczyniając się do trwałości i bezpieczeństwa realizowanych inwestycji.

Polgrid BX - typowe miejsca stosowania

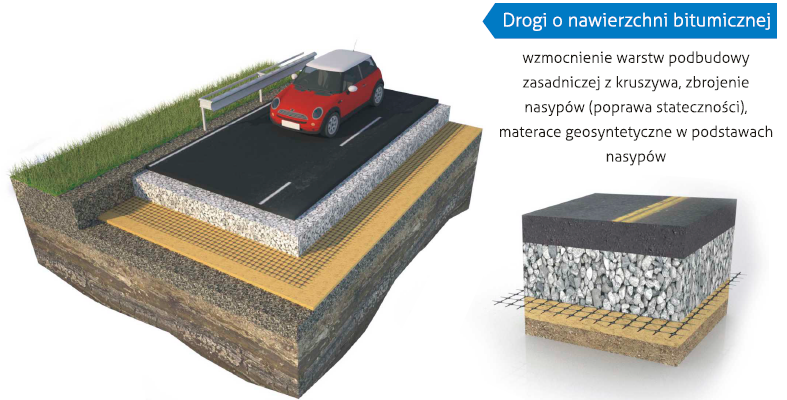

Podbudowy drórg o nawierzchniach bitumicznych

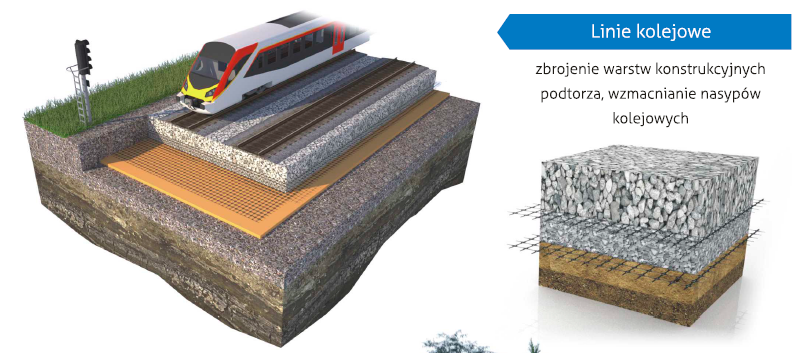

Wzmocnienie podtorza kolejowego za pomocą geosiatki POLGRID BX.

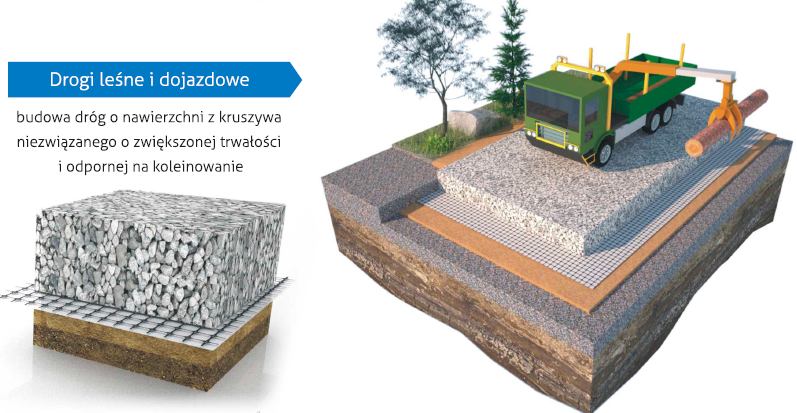

Podbudowa pod drogi leśne i dojazdowe.

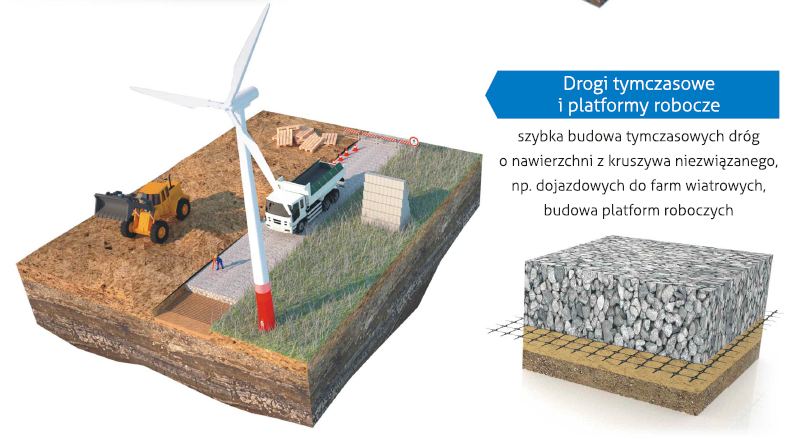

Wzmocnienie podbudowy pod drogi tymczasowe i platformy robocze.

Geosiatka Polgrid BX to rodzaj geosiatki, która jest produkowana przez polską firmę Polgrid. Jest to geosiatka zbrojona, która składa się z polipropylenu i dodatkowej warstwy zbrojenia z drutu stalowego.
