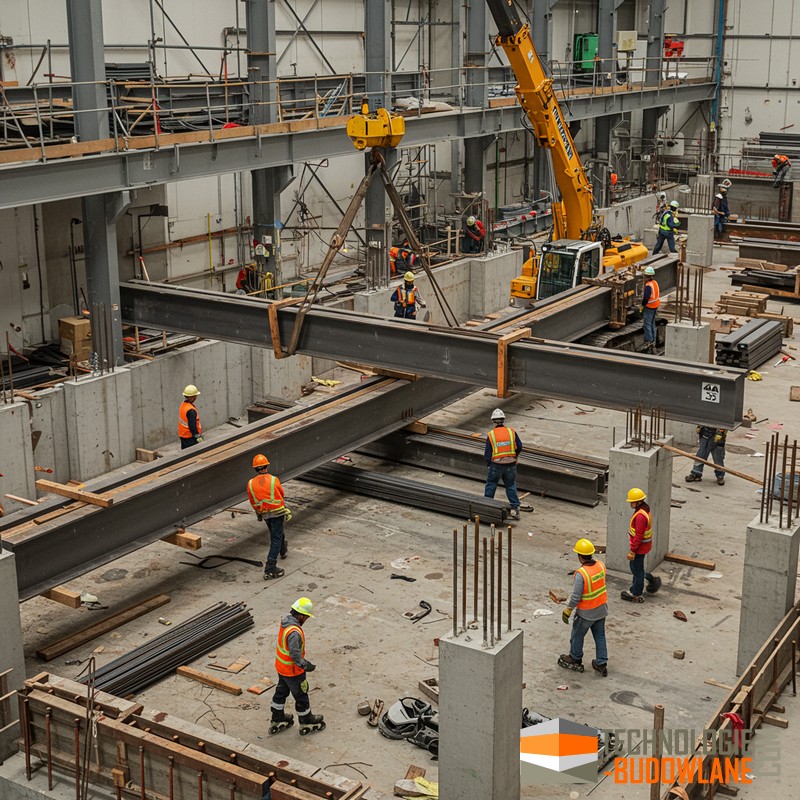

Nośność belki i podciągu

Nośność belki i podciągu o ich zdolność do przenoszenia obciążeń bez utraty stateczności lub uszkodzenia. Zarówno belki, jak i podciągi są elementami konstrukcyjnymi, które przenoszą obciążenia z stropów, ścian lub innych elementów na podpory (np. słupy, ściany nośne). Nośność tych elementów zależy od wielu czynników, takich jak materiał, wymiary, sposób podparcia i obciążenia.

Czynniki wpływające na nośność belki i podciągu

Materiał:
- Stal: wysoka wytrzymałość na rozciąganie i ściskanie.
- Żelbet: połączenie betonu (odpornego na ściskanie) i stali (odpornej na rozciąganie).
- Drewno: mniejsza nośność niż stal czy żelbet, ale często stosowane w konstrukcjach lekkich.
Wymiary przekroju poprzecznego:
- Wysokość i szerokość belki/podciągu mają kluczowe znaczenie dla nośności.
- Im większy przekrój, tym większa nośność.
Rozpiętość:
- Długość belki/podciągu między podporami wpływa na ich nośność. Dłuższe belki wymagają większej sztywności.
Sposób podparcia:
- Belka swobodnie podparta ma inną nośność niż belka utwierdzona na końcach.
- Podciągi są zwykle podparte na słupach lub ścianach nośnych.
Obciążenia:
- Stałe (ciężar własny, ściany, stropy).
- Zmienne (meble, osoby, śnieg, wiatr).
Zbrojenie (w przypadku żelbetu):
- Ilość i rozmieszczenie prętów zbrojeniowych wpływają na nośność.

Oblieczenie nośności belki i podciągu

Jak obliczyć nośność belki/podciągu?

Obliczenia nośności belki lub podciągu wymagają znajomości zasad mechaniki budowli i norm konstrukcyjnych (np. Eurokody). Poniżej przedstawiam ogólne kroki:

Określenie obciążeń:
- Oblicz obciążenia stałe i zmienne działające na belkę/podciąg.
Wyznaczenie momentu zginającego i siły ścinającej:
- Dla belki swobodnie podpartej: $M = \frac{q \cdot L^{2}}{8}$ , gdzie:
  - $M$ – moment zginający,
  - $q$ – obciążenie równomiernie rozłożone,
  - $L$ – rozpiętość belki.
Sprawdzenie nośności na zginanie:
- Dla stali: $M_{R d} = W \cdot f_{y}$ , gdzie:
  - $M_{R d}$ – nośność na zginanie,
  - $W$ – wskaźnik wytrzymałości przekroju,
  - $f_{y}$ – granica plastyczności stali.
- Dla żelbetu: obliczenia są bardziej złożone i uwzględniają zbrojenie.
Sprawdzenie nośności na ścinanie:
- Dla stali: $V_{R d} = A_{v} \cdot \frac{f_{y}}{\sqrt{3}}$
  gdzie:
  - – nośność na ścinanie
  - $A_{v}$ – pole przekroju ścinanego.
- Dla żelbetu: nośność zależy od zbrojenia na ścinanie (strzemion).
Sprawdzenie stanu granicznego użytkowalności:
- Ugięcie belki nie może przekraczać wartości dopuszczalnych (np. $L / 250$ dla stropów).

Przykładowe wartości nośności

Belka stalowa (IPE 200, stal S235):
- Nośność na zginanie: ok. 50–60 kNm.
- Nośność na ścinanie: ok. 200–250 kN.
Belka żelbetowa (wymiary 25x50 cm, zbrojenie 4 pręty Ø16):
- Nośność na zginanie: ok. 80–100 kNm.
- Nośność na ścinanie: ok. 150–200 kN.
Belka drewniana (wymiary 10x20 cm, drewno C24):
- Nośność na zginanie: ok. 10–15 kNm.
- Nośność na ścinanie: ok. 20–30 kN.

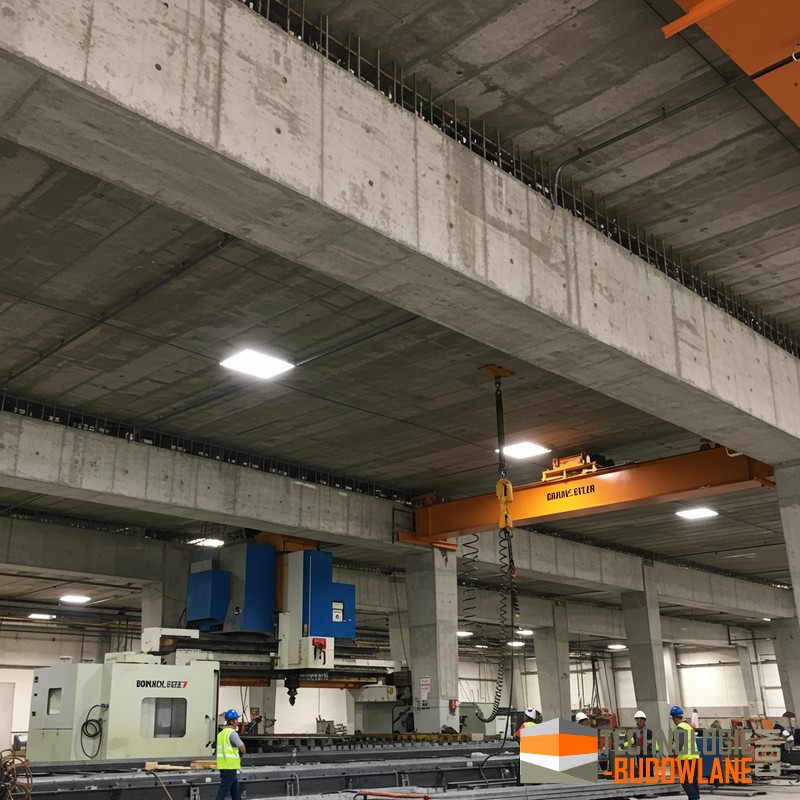

Podciąg

Podciąg to belka, która przenosi obciążenia z innych belek lub stropów na podpory. Jego nośność oblicza się podobnie jak belki, ale uwzględnia się dodatkowe obciążenia skupione od podpieranych elementów.

Ważne

Obliczenia nośności belki i podciągu powinien wykonać doświadczony konstruktor lub inżynier budowlany.
Przekroczenie nośności może prowadzić do awarii konstrukcji.

Jeśli masz konkretne dane dotyczące belki/podciągu (materiał, wymiary, obciążenia), mogę pomóc w przybliżonych obliczeniach lub wyjaśnieniach.

Określenie nośności belki i podciągu w istniejącej konstrukcji

W przypadku istniejącego budynku, dokładne określenie nośności belki i podciągu może wymagać konsultacji z wykwalifikowanym konstruktorem, który wydaje budowlaną opinię techniczną w zakresie obciążalności konstrukcji budowlanej.

Określenie nośności belki i podciągu w istniejącej konstrukcji jest kluczowe dla zapewnienia bezpieczeństwa i uniknięcia kosztownych napraw lub katastrofy budowlanej. Poniżej znajdziesz szczegółowe informacje na ten temat:

Kiedy należy określić nośność belki/podciągu?

Zmiany w budynku: Planujesz zmiany w układzie ścian, rozbudowę, nadbudowę lub zmianę sposobu użytkowania pomieszczeń? Koniecznie sprawdź, czy istniejące belki i podciągi będą w stanie przenieść dodatkowe obciążenia.
Uszkodzenia: Widzisz pęknięcia, zarysowania, ugięcia, odspojenia betonu, korozję zbrojenia lub inne uszkodzenia belki/podciągu? To sygnał, że nośność elementu może być zagrożona i wymaga natychmiastowej oceny.
Wiek budynku: W starszych budynkach, szczególnie tych, w których nie przeprowadzano regularnych kontroli stanu technicznego, zaleca się okresowe sprawdzanie nośności elementów konstrukcyjnych, w tym belek i podciągów.
Wątpliwości: Masz jakiekolwiek wątpliwości co do stanu technicznego lub nośności belki/podciągu? Skonsultuj się z uprawnionym inżynierem budownictwa.

Jak określić nośność belki/podciągu?

Dokumentacja: Zbierz dostępną dokumentację techniczną budynku, taką jak projekt budowlany, dokumentacja powykonawcza, protokoły z kontroli stanu technicznego.
Oględziny: Przeprowadź dokładne oględziny belki/podciągu, zwracając uwagę na wszelkie uszkodzenia, odchylenia od poziomu, korozję itp.
Badania: W zależności od potrzeb, inżynier budownictwa może zlecić przeprowadzenie badań, takich jak:
- Badania betonu: Określenie wytrzymałości betonu, jego składu, wilgotności itp.
- Badania zbrojenia: Sprawdzenie ilości, średnicy, ułożenia i stanu zbrojenia.
- Badania geotechniczne: W przypadku podejrzenia o problemy z gruntem, na którym posadowiona jest konstrukcja.
- Pomiary geodezyjne: Sprawdzenie odchyleń od poziomu, osiadania itp.
Obliczenia: Na podstawie zebranych danych i wyników badań, inżynier budownictwa przeprowadza obliczenia statyczne, weryfikując nośność belki/podciągu.
Ekspertyza: W przypadku poważnych uszkodzeń lub wątpliwości, inżynier budownictwa może sporządzić ekspertyzę techniczną, zawierającą szczegółowy opis stanu technicznego belki/podciągu, ocenę jego nośności oraz zalecenia dotyczące naprawy lub wzmocnienia.
