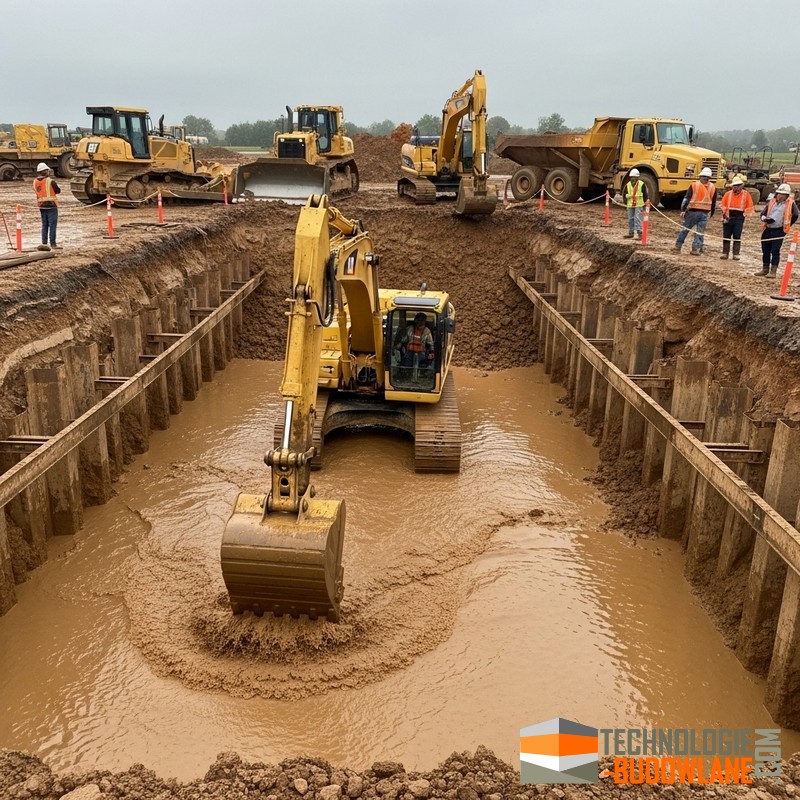

Drenaż hydrotechniczny i budowlany

Drenaż to system odprowadzania nadmiaru wody z określonego obszaru, który może dotyczyć zarówno odwodnienia terenu, ogrodu czy wokół budynku, jak i medycyny (drenaż pooperacyjny, odprowadzanie płynów z ciała). W kontekście budownictwa i ogrodnictwa jest to zazwyczaj sieć perforowanych rur zbierających wodę opadową i gruntową, zapobiegając podtapianiu i uszkodzeniom. W medycynie oznacza to odprowadzanie płynów fizjologicznych lub patologicznych z organizmu za pomocą specjalistycznych narzędzi, takich jak dreny.

Drenaż hydrotechniczny i drenaż budowlany to zestaw rozwiązań inżynieryjnych służących do kontrolowanego zbierania i odprowadzania wód: opadowych, gruntowych i infiltracyjnych w celach poprawy warunków wodnych i poprawy stabilności gruntu:

• obniżenie poziomu wód gruntowych
• ochrona fundamentów i konstrukcji
• stabilizacja skarp i nasypów
• zapobieganie erozji skarp i nasypów
• ochrona przed podtopieniami
• zapewnienie trwałości nawierzchni i instalacji.

Jeśli planujesz odwodnieniem terenu, zapytaj o konsultację specjalisty hydrotechnika, który pomoże Ci dobrać odpowiednią metodę i zaprojektować system odwodnieniowy dopasowany do Twoich potrzeb.

Główne rodzaje drenażu

• Drenaż powierzchniowy

  • rowy otwarte, rynny i koryta, systemy liniowe (kanały, szczeliny)

  • usuwa wodę spływającą po powierzchni terenu; stosowany w terenach rolnych, przy drogach, w ogrodach.

• Drenaż podziemny (podpowierzchniowy)



  • drenaż liniowy (rury perforowane w obsypce) — tzw. drenaż francuski; typowe rozwiązanie opaskowe wokół fundamentów i do odwodnienia terenów.

    • drenaż francuski - system odwadniający teren, który wykorzystuje rów wypełniony kruszywem, odizolowany od otaczającego gruntu geowłókniną, w celu odprowadzania wody z powierzchni ziemi. Drenaż francuski jest z jednym rodzajów drenażu, czyli rozwiązań odprowadzania wody z powierzchni ziemi za pomocą systemu rur drenażowych umieszczonych w specjalnie przygotowanym rowie. Drenaż francuski to rodzaj drenażu, w którym zamiast rur stosuje się warstwę żwiru lub tłucznia, która jest owinięta geowłókniną.

  • drenaż punktowy (studzienki chłonne, studzienki rewizyjne) — odbiór punktowych spływów i połączenie z rurą odpływową.

  • drenaż warstwowy — warstwa żwiru/piasku pod płytami i boiskami; rozprowadza wodę do systemu odprowadzenia, np. MEMBRANA BLACKSTAR GEO 500

  • drenaż głęboki / opór wodny — do obniżenia stanu wód gruntowych lub przecięcia dopływu wgłębnego wody.

  • drenaż dyfuzyjny (geokompozyty) — prefabrykowane elementy filtracyjno‑odprowadzające dla dachu zielonego lub ścian oporowych.

• Drenaż specjalistyczny

  • drenaż opaskowy wokół budynku (fundamentowy)

  • drenaż skarp i nasypów (narysy, odciążenia)

  • drenaż rolniczy i melioracyjny (rury karbowane, kafary)

  • drenaż pod posadzkami przemysłowymi i w tunelach (płyty drenażowe, drenáže liniowe pod posadzkami)

Typowe miejsca stosowania drenażu

• Fundamenty budynków (opaskowy drenaż fundamentowy)

• Piwnice i garaże podziemne (odwodnienia)

• Skarpy, nasypy, wały — zapobieganie naporowi wody i osuwiskom

• Drogi, parkingi, lotniska — odwodnienie nawierzchni i podbudowy

• Tereny zielone, boiska, pola uprawne — poprawa struktury i nośności gruntu

• Obiekty przemysłowe i oczyszczalnie — kontrola przepływów i infiltracji

• Dachy zielone i tarasy — warstwy drenujące i geokompozyty

Materiały stosowane w drenażu

• Rury drenarskie perforowane / drenarskie: PE‑HD, PVC‑U, PP; gładkie lub karbowane; średnice typowe 50–200 mm.

• Obsypka filtracyjna: żwir (frakcja 4–32 mm, zwykle 8–16 mm lub 16–32 mm) lub posortowany pisak; zapewnia przepływ i filtrację.

• Geowłóknina filtracyjna: separacja gruntu i obsypki, ochrona przed zatykaniem (typ i parametry filtracyjne dobierać do warunków gruntowych).

• Geokompozyty drenażowe: prefabrykowane maty drenażowe z włókniną — stosowane przy ścianach oporowych, dachach zielonych.



  • Mata drenażowa

• Kratki i korytka odwodnieniowe: betonowe lub tworzywowe dla odwodnień liniowych, kanały preformowane.

• Studzienki rewizyjne i studzienki chłonne: PP, żeliwo, beton — dla inspekcji, osadników i punktów pomiaru.

• Filtry i separatory (np. separator oleju) w obiektach przemysłowych i przy drogach o dużym zanieczyszczeniu.

• Pompy i studnie zbiorcze (sumpy) z pompami zatapialnymi dla odwadniania miejsc o braku naturalnego odpływu.

• Systemy mrozoodporne i izolacje (w strefach przemarzania): np. rury układane poniżej strefy przemarzania, lub z dodatkowymi osłonami.

Zasady projektowania i wykonania (praktyczne wskazówki)

• Spadek rury drenarskiej: zwykle min. 0,5–1% (5–10 ‰) dla zapewnienia grawitacyjnego odpływu, przy mniejszych spadkach rozważyć studnie odpływowe i pompy.

• Głębokość i położenie: drenaż opaskowy zwykle na poziomie spodu ławy fundamentowej lub poniżej spodu płyty; drenaż gruntowy głęboki projektowany wg warunków hydrogeologicznych.

• Wymiary wykopu: wystarczający na ułożenie rury, obsypkę filtracyjną (min. 10–15 cm wokół rury) i geowłókninę; typowe szerokości rowu 300–600 mm dla pojedynczych rur.

• Obsypka i filtracja: warstwa żwiru minimalnie 10–15 cm ponad górną częścią rury; geowłóknina o przepuszczalności dopasowanej do gruntu.

• Zabezpieczenie przed zamuleniem: stosować separatory, geowłókniny i studzienki rewizyjne co określoną odległość (np. co 20–50 m zależnie od warunków).



• Odpływ i studzienki: wyprowadzić do odbiornika (rów, potok, kanalizacja deszczowa) lub do studzienki infiltracyjnej; zapewnić studzienki rewizyjne do czyszczenia.

• Mrozoodporność: rury poniżej strefy przemarzania lub zastosować izolacje; w strefach zamarzania zadbać o właściwy spadek i swobodny odpływ, by uniknąć zatorów.

• Kontrola jakości materiałów: certyfikowane rury, geowłókniny o udokumentowanych parametrach filtracyjnych, odpowiednio dobrana kruszywa.

• Utrzymanie i dostęp: przewidzieć łatwy dostęp do studzienek rewizyjnych oraz harmonogram przeglądów i czyszczenia.

Parametry i typowe rozwiązania (orientacyjne)

• Średnica rur: 50–110 mm (drenaż ogrodowy), 110–160 mm (opaskowy fundamentowy), 160–200+ mm (drenaż polowy, terenowy).

• Odległość studzienek rewizyjnych: 20–50 m (zależnie od spodziewanego zanieczyszczenia i możliwości czyszczenia).

• Grubość obsypki filtracyjnej: 10–30 cm wokół rury; warstwa filtracyjna nad rurą min. 10–20 cm.

• Geowłóknina: wybierać parametry filtracji i wytrzymałości zgodnie z normami i warunkami gruntowymi.

Najczęstsze problemy i jak ich unikać

• Zatkanie rur drobnym gruntem — stosować właściwą geowłókninę i warstwę żwiru.

• Brak spadku — doprowadza do zastoisk i porastania; projektuj z wymagalnym spadkiem lub dodatkową pompownią.

• Niewłaściwy odbiór wody — odprowadzać do legalnego odbiornika; unikać odprowadzania do kanalizacji sanitarnej bez zgody.

• Korozja i uszkodzenia mechaniczne rur — stosować rury o odpowiedniej klasie wytrzymałości i ochronie mechanicznej.

• Brak studzienek rewizyjnych — utrudnia czyszczenie i diagnostykę.

Praktyczne rekomendacje

• Najpierw oceń rodzaj problemu (powierzchniowy vs. gruntowy) i warunki hydrogeologiczne.

• Wybierz odpowiedni typ drenażu (opaskowy, liniowy, warstwowy, punktowy) dostosowany do miejsca i obciążeń.

• Stosuj certyfikowane rury drenarskie, obsypkę z kruszywa i geowłókniny dobrane do warunków gruntowych.

• Zapewnij grawitacyjny odpływ z wymaganym spadkiem lub zainstaluj pompownię tam, gdzie nie ma możliwości grawitacji.

• Projektuj dostępne studzienki rewizyjne i przewiduj harmonogram konserwacji.

Rzeczoznawca hydrotechnik to rzeczoznawca budowlany, inżynier budownictwa wodnego lub hydrotechniki i budownictwa wodnego, posiadający uprawnienia i doświadczenie niezbędne do sporządzania ekspertyz, opinii technicznych oraz projektów dotyczących obiektów i instalacji hydrotechnicznych oraz odwodnień, drenaży i zagadnień związanych z poziomem wód gruntowych

Odwodnienie terenu to system mający na celu odprowadzanie nadmiaru wód gruntowych i opadowych z określonego obszaru. Zaprojektowanie i wykonanie odwodnienia terenu jest często etapem przygotowania i realizacji inwestycji budowlanej.

Skuteczne odwodnienie terenu ma na celu usunięcie nadmiaru wody powierzchniowej i gruntowej, stabilizację warunków gruntowo‑hydraulicznych oraz ochronę budynków, wykopów, skarp i nawierzchni przed zawilgoceniem, erozją i osiadaniem
