Stosowanie geokraty komórkowej o wysokości 150 mm i średnich parametrach wytrzymałościowych niesie za sobą wiele korzyści. Oto kilka z nich:

• Wzmocnienie podłoża: Geokrata komórkowa o wysokości 150 mm zapewnia znaczące wzmocnienie podłoża. Stosowana na terenach o średniej nośności, poprawi wytrzymałość i stabilność gruntu. Jest szczególnie przydatna w przypadku podłoży o niskiej nośności.
• Stabilizacja skarp i brzegów: Jest używana do stabilizacji skarp i brzegów, szczególnie na terenach narażonych na erozję. Zapewnia ona wzmocnienie i ochronę przed osunięciami, minimalizując ryzyko uszkodzeń terenu.
• Budowa murów oporowych: Jest idealna do budowy murów oporowych. Dzięki swojej wytrzymałości i stabilności, umożliwia konstrukcję solidnych murów, które są odporne na siły naprężające i obciążenia.
• Ochrona przed erozją: Geokrata komórkowa o wysokości 150 mm może być wykorzystywana w celu ochrony terenów narażonych na erozję. Zapobiega erozji i utrzymuje integralność gruntu, minimalizując straty gleby i degradację terenu.
• Stabilizacja nawierzchni drogowych: Są często stosowane do stabilizacji nawierzchni drogowych. Zapewniają one równomierne rozłożenie obciążenia, zwiększając nośność i trwałość nawierzchni, co przekłada się na bezpieczeństwo i wygodę użytkowników dróg.
• Ochrona powierzchni trawiastych: Geokraty komórkowe są przydatne do ochrony powierzchni trawiastych, takich jak trawiasty parking dla samochodów osobowych, parki, place zabaw czy boiska sportowe. Zapobiegają deformacjom i ścieraniu trawy, umożliwiając swobodny przepływ wody i odżywianie roślin.

Stosowanie geokraty komórkowej o wysokości 150 mm i średnich parametrach wytrzymałościowych pozwala na wzmocnienie i stabilizację różnych typów terenu, minimalizując ryzyko uszkodzeń i zapewniając trwałość konstrukcji. Przed zastosowaniem geokraty należy jednak dokładnie ocenić wymagania projektu i skons

Geokrata komórkowa 150 mm – Kompleksowy przewodnik po parametrach, właściwościach i zastosowaniach w nowoczesnym budownictwie

Geokrata komórkowa, powszechnie określana w literaturze technicznej jako geosiatka przestrzenna lub geocell, zrewolucjonizowała podejście do stabilizacji gruntów i wzmacniania nawierzchni. Model o wysokości 150 mm (15 cm) uznawany jest przez ekspertów za "złoty standard" w inżynierii lądowej. Łączy on w sobie wysoką sztywność strukturalną z optymalnym zużyciem materiału wypełniającego, co czyni go kluczowym elementem przy budowie dróg, zabezpieczaniu zboczy oraz w systemach odwadniających. Niniejsze opracowanie stanowi dogłębną analizę technologiczną i użytkową tego rozwiązania.

Mechanizm działania i inżynieryjne podstawy geokomórek

Podstawowym zadaniem geokraty 150 mm jest stworzenie tzw. efektu zamknięcia (confinement effect). Gdy luźne kruszywo lub ziemia zostają zamknięte w trójwymiarowych komórkach o wysokości 15 cm, zmieniają się ich właściwości mechaniczne. Materiał wypełniający, który normalnie ulegałby przesunięciom bocznym pod obciążeniem, wewnątrz geokraty staje się częścią półsztywnej płyty o dużej wytrzymałości na ściskanie i rozciąganie.

Dzięki wysokości 150 mm, naprężenia pionowe generowane przez pojazdy lub konstrukcje są rozpraszane w poziomie. W praktyce oznacza to, że nacisk jednostkowy na słaby grunt rodzimy (np. glinę czy piaski luźne) jest wielokrotnie mniejszy, co zapobiega osiadaniu struktury i powstawaniu kolein.

Szczegółowa analiza parametrów technicznych geokraty 150 mm

Wybór odpowiedniego systemu geokomórkowego nie może być przypadkowy. Parametry techniczne modelu 150 mm determinują jego przydatność w konkretnych warunkach geologicznych:

• Materiał: Polietylen o wysokiej gęstości (HDPE): Jest to tworzywo chemicznie obojętne, co oznacza, że geokrata nie reaguje z kwasami ani zasadami występującymi w glebie. Jest całkowicie odporna na procesy gnilne, pleśń oraz promieniowanie UV, co gwarantuje trwałość konstrukcji na poziomie minimum 50-100 lat.
• Wysokość komórki (150 mm): Ta konkretna wysokość pozwala na stabilizację kruszyw o frakcji do 31,5 mm lub 45 mm, zapewniając ich pełne zaklinowanie. Jest to wymiar idealny dla podbudów drogowych przenoszących ruch średniociężki.
• System perforacji i drenażu: Nowoczesne geokraty 150 mm posiadają teksturowane i perforowane ścianki. Perforacja zwiększa tarcie między kruszywem a taśmą HDPE oraz umożliwia horyzontalny przepływ wody. Jest to kluczowe w systemach retencyjnych, gdzie woda musi swobodnie przesiąkać do niższych warstw, zamiast kumulować się wewnątrz komórek i powodować ich "wypłukiwanie".
• Wytrzymałość zgrzewu (Seam Peel Strength): W geokracie 150 mm kluczowe jest, aby zgrzewy wykonane metodą ultradźwiękową wytrzymywały ogromne siły rozciągające. Standardem rynkowym jest wytrzymałość szwu na poziomie powyżej 10 kN/m, co pozwala na bezpieczne zagęszczanie wypełnienia ciężkim sprzętem wibracyjnym.

Zastosowanie geokraty 15 cm w praktyce: Od autostrad po ekologię

Wszechstronność geokraty 150 mm sprawia, że znajduje ona zastosowanie w niemal każdym sektorze budownictwa infrastrukturalnego:

1. Budownictwo drogowe i transportowe

Geokrata 150 mm jest niezastąpiona przy budowie dróg dojazdowych do farm wiatrowych, placów składowych oraz parkingów dla samochodów ciężarowych. Przykładowo, na gruntach torfowych zastosowanie geokraty 150 mm pozwala uniknąć kosztownej wymiany gruntu na głębokość kilku metrów. Zamiast tego tworzy się "pływającą" platformę roboczą, która stabilizuje całą konstrukcję nawierzchni.

2. Ochrona przeciwerozyjna i hydrotechnika

W przypadku skarp o dużym nachyleniu (nawet powyżej 45 stopni), standardowe maty przeciwerozyjne mogą okazać się niewystarczające. Geokrata 150 mm tworzy głębokie "kieszenie" na humus, który nie zostanie zmyty nawet przez gwałtowne ulewy. Jest to rozwiązanie powszechnie stosowane przy zabezpieczaniu przyczółków mostowych, brzegów rzek oraz zbiorników retencyjnych.

3. Kolejnictwo i torowiska

W inżynierii kolejowej geocell 150 mm stosuje się do stabilizacji podsypki torowej. Zapobiega to bocznemu rozsuwaniu się tłucznia pod wpływem dynamicznych obciążeń generowanych przez pociągi, co znacząco wydłuża okresy między kolejnymi podbiciami toru i obniża koszty utrzymania linii.

Porównanie specyfikacji technicznej

Poniższa tabela przedstawia zestawienie kluczowych parametrów dla profesjonalnej geokraty 150 mm stosowanej w zamówieniach publicznych i dużych inwestycjach komercyjnych:

Ekonomiczne i ekologiczne aspekty wykorzystania geokraty 150 mm

Inwestycja w geokratę 150 mm zwraca się nie tylko poprzez trwałość, ale również poprzez bezpośrednie oszczędności na etapie budowy:

• Redukcja zużycia kruszywa: Dzięki wzmocnieniu strukturalnemu, warstwa podbudowy może być cieńsza o około 40% w porównaniu do metod tradycyjnych, co drastycznie obniża koszty materiału i transportu.
• Wykorzystanie materiałów lokalnych: Geokrata pozwala na wypełnienie komórek gruntem z wykopu lub gorszej jakości kruszywem, co eliminuje potrzebę dowożenia drogich materiałów łamanych.
• Aspekt ekologiczny: Mniejsza ilość transportów ciężarowych to mniejszy ślad węglowy inwestycji. Dodatkowo, geokrata sprzyja retencji wód opadowych w miejscu ich powstawania, co jest kluczowe w strategii zrównoważonego rozwoju miast.

Wskazówki montażowe dla wykonawców

Aby geokrata 150 mm spełniała swoje funkcje, należy przestrzegać kluczowych zasad montażu:

1. Przygotowanie podłoża: Grunt powinien być wyrównany i zagęszczony. Zaleca się ułożenie pod geokratą włókniny filtracyjno-separacyjnej, która zapobiegnie mieszaniu się czystego kruszywa z podłożem.
2. Rozkładanie sekcji: Sekcje geokraty należy rozciągnąć do ich nominalnych wymiarów i zakotwić za pomocą szpilek stalowych typu "J" (zazwyczaj 2-3 szpilki na m²).
3. Wypełnianie: Materiał należy sypać z wysokości nie większej niż 60-100 cm, aby nie uszkodzić ścianek komórek. Wypełnienie powinno wystawać około 2-3 cm ponad górną krawędź geokraty, co pozwoli na późniejsze zagęszczenie.
4. Zagęszczanie: Należy używać walców wibracyjnych lub zagęszczarek płytowych, dostosowując siłę uderzenia do rodzaju użytego kruszywa.

Podsumowując, geokrata komórkowa 150 mm to zaawansowane technologicznie rozwiązanie, które pozwala na budowę trwałych konstrukcji w trudnych warunkach gruntowych. Jej zastosowanie to wyraz nowoczesnego podejścia do inżynierii, gdzie priorytetem jest efektywność kosztowa, szybkość realizacji oraz dbałość o środowisko naturalne.

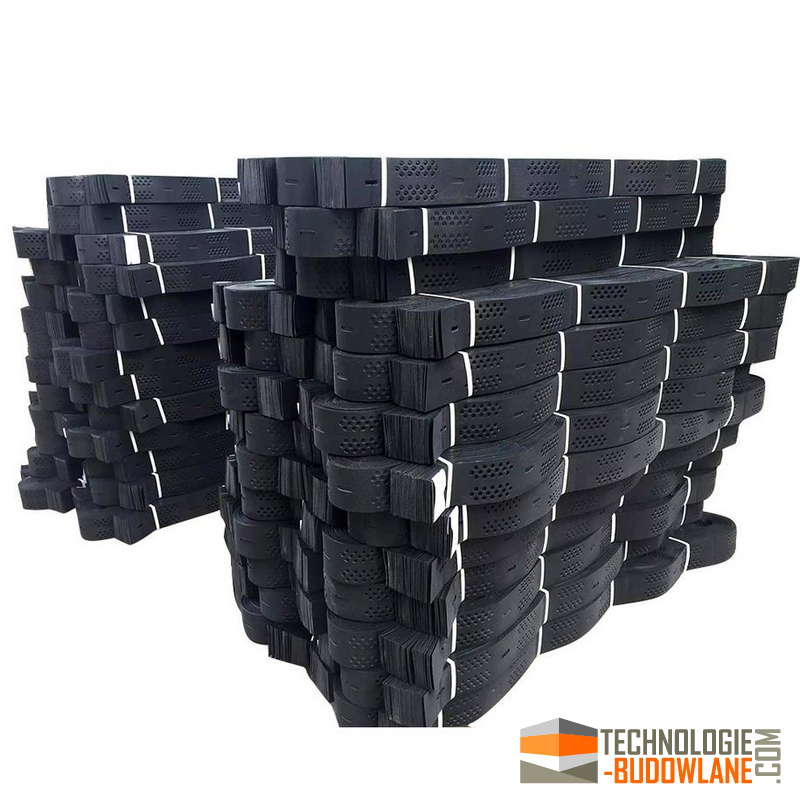

Geokrata 150 – geokrata parkingowa i drogowa o wysokości 15 cm do wzmacniania nośności gruntu i ochrony przed erozją

Geokrata 150 to trójwymiarowa struktura geosyntetyczna o wysokości 15 cm (150 mm), wykonana z wytrzymałych tworzyw sztucznych, takich jak polietylen wysokiej gęstości (HDPE). Produkt ten służy do wzmacniania nośności gruntu oraz stabilizacji podłoża pod nawierzchnie drogowe i parkingowe. Dzięki swojej konstrukcji geokrata 150 skutecznie rozkłada obciążenia nawierzchni na większą powierzchnię podłoża, minimalizując ryzyko osiadań i deformacji. Ponadto, zastosowanie geokraty na skarpach i nasypach zapobiega erozji powierzchniowej, chroniąc teren przed rozmywaniem przez wodę.

Charakterystyka i właściwości Geokrata 150

• Wysoka wytrzymałość mechaniczna: Geokrata 150 cechuje się dużą odpornością na obciążenia statyczne i dynamiczne, co pozwala na jej stosowanie pod nawierzchnie o średnim i dużym natężeniu ruchu.

• Stabilizacja podłoża: Poprzez tworzenie komórek wypełnionych materiałem zasypowym, geokrata zwiększa nośność gruntu i zapobiega przemieszczaniu się kruszywa.

• Ochrona przed erozją: Na skarpach i zboczach geokrata zabezpiecza przed erozją wodną i wietrzną, umożliwiając jednocześnie zazielenienie terenu.

• Odporność na czynniki środowiskowe: Wykonana z materiałów odpornych na promieniowanie UV, korozję, działanie substancji chemicznych oraz ekstremalne warunki temperaturowe.

• Łatwy montaż: Modułowa konstrukcja umożliwia szybki i prosty montaż bez konieczności stosowania specjalistycznego sprzętu.

Zastosowania Geokrata 150

• Wzmocnienie podbudowy podjazdów i dróg dojazdowych: Geokrata 150 jest idealna do stabilizacji podłoża pod nawierzchniami narażonymi na obciążenia od ruchu pojazdów, zapobiegając powstawaniu kolein i zapadaniu się nawierzchni.

• Stabilizacja gruntu:  Podczas budowy ścieżek, chodników, alejek ogrodowych lub miejsc parkingowych. Zapewnia ona wzmocnienie podłoża i minimalizuje osiadanie gruntu.

• Ochrona przed erozją: Geokrata komórkowa o wysokości 150 mm jest skutecznym narzędziem w walce z erozją gruntów. Może być wykorzystywana na stokach, brzegach rzek, skarpach oraz innych obszarach podatnych na erozję, zapewniając stabilizację gruntu i zabezpieczając go przed erozją.

• Ochrona powierzchniowych warstw trawiastych: Geokraty komórkowe o średnich parametrach wytrzymałościowych mogą być wykorzystywane do ochrony powierzchniowych warstw trawiastych na przykład na boiskach sportowych, parkach czy terenach rekreacyjnych. Zapobiegają one deformacjom i niszczeniu darni, umożliwiając jednocześnie swobodne nawadnianie i odżywianie roślin.

• Wzmocnienie podbudowy drogowej: Geokraty komórkowe o wysokości 150 mm mogą być stosowane jako podłoże stabilizujące dla dróg i parkingów. Zapewniają one równomierne rozłożenie obciążenia i zwiększają nośność podłoża, co przekłada się na trwałość i bezpieczeństwo nawierzchni drogowej.

• Parking i place manewrowe: Zwiększa nośność podłoża pod parkingami samochodowymi, placami składowymi oraz obszarami przemysłowymi.

• Budowa murów oporowych: Może być wykorzystywana do budowy murów oporowych. Zapewnia ona wzmocnienie podłoża i umożliwia budowę stabilnych i trwałych konstrukcji murów, które są odporne na siły naprężające.

• Ochrona skarp i nasypów: Stosowana do zabezpieczania skarp przed erozją, umożliwiając jednocześnie obsianie trawą lub inną roślinnością.

• Infrastruktura sportowa i rekreacyjna: Wzmocnienie podłoża pod ścieżkami rowerowymi, szlakami turystycznymi i terenami rekreacyjnymi.

• Budownictwo wodne: Stabilizacja brzegów rzek, kanałów oraz zbiorników wodnych.

Parametry techniczne:

• Wysokość geokraty: 15 cm (150 mm)

• Materiał: Polietylen wysokiej gęstości (HDPE)

• Grubość ścianki: Około 1,5–2 mm (dokładna wartość zależy od specyfikacji producenta)

• Rozmiar komórek: Standardowo od 160 x 160 mm do 300 x 300 mm

• Wytrzymałość na rozciąganie: Zależna od specyfikacji, typowo w zakresie 16–20 kN/m

• Odporność na temperatury: Od –40°C do +60°C

• Stabilizacja UV: Tak

• Kolor: Najczęściej czarny lub zielony

Instrukcja instalacji:

1. Przygotowanie podłoża:

   • Wyrównać teren, usuwając wszelkie nierówności, kamienie, korzenie oraz materiały organiczne.

   • W razie potrzeby zastosować warstwę separacyjną z geowłókniny.

2. Rozłożenie geokraty:

   • Rozciągnąć moduły geokraty na przygotowanym podłożu, formując żądaną powierzchnię.

   • Moduły łączyć ze sobą za pomocą zszywek, klamer lub innych systemów łączenia przewidzianych przez producenta.

3. Umocowanie geokraty:

   • Przytwierdzić geokratę do podłoża za pomocą kotew, szpilek stalowych lub plastikowych, zwłaszcza na skarpach i terenach pochyłych.

4. Wypełnienie komórek:

   • Wypełnić komórki geokraty odpowiednim materiałem, takim jak kruszywo łamane, żwir, grunt rodzimy, beton lub mieszanka humusowa.

   • Materiał wypełniający powinien być zgodny z przeznaczeniem nawierzchni i wymaganiami projektowymi.

5. Zagęszczanie:

   • Zagęścić wypełnienie za pomocą lekkich urządzeń zagęszczających, unikając uszkodzenia geokraty.

6. Wykończenie powierzchni:

   • W zależności od zastosowania, na wypełnienie można nałożyć nawierzchnię asfaltową, kostkę brukową lub warstwę humusu z obsiewem trawą.

Zalety stosowania geokraty 150:

• Zwiększenie nośności podłoża: Poprawia zdolność podłoża do przenoszenia obciążeń, co przekłada się na trwałość i stabilność nawierzchni.

• Redukcja kosztów: Pozwala na zmniejszenie grubości tradycyjnych warstw konstrukcyjnych, redukując ilość potrzebnych materiałów i koszty transportu.

• Ochrona środowiska: Umożliwia wykorzystanie materiałów lokalnych i zmniejsza wpływ inwestycji na środowisko naturalne.

• Trwałość: Odporność na czynniki zewnętrzne zapewnia długą żywotność konstrukcji bez potrzeby częstych napraw.

• Estetyka: W przypadku zastosowań z zazielenieniem, geokrata umożliwia tworzenie nawierzchni przyjaznych dla środowiska i estetycznie komponujących się z otoczeniem.

Normy i certyfikaty:

• PN-EN ISO 10318: Geosyntetyki – Definicje i opis symboli.

• PN-EN 13249: Geotekstylia i wyroby pokrewne – Właściwości wymagane w budownictwie drogowym.

• PN-EN 13250: Geotekstylia i wyroby pokrewne – Właściwości wymagane w budownictwie kolejowym.

• Oznakowanie CE: Potwierdzenie zgodności produktu z europejskimi normami jakości i bezpieczeństwa.

• Aprobaty techniczne: Produkt posiada krajowe i międzynarodowe aprobaty techniczne oraz certyfikaty potwierdzające jego skuteczność i jakość.

Przechowywanie i transport:

• Przechowywanie:

  • Przechowywać w oryginalnych opakowaniach lub na paletach, w miejscu zacienionym i suchym.

  • Chronić przed bezpośrednim działaniem promieni słonecznych, które mogą powodować degradację materiału.

• Transport:

  • Transportować w sposób zabezpieczający przed uszkodzeniami mechanicznymi.

  • Unikać przeciążania oraz narażania na działanie czynników atmosferycznych podczas transportu.

Wskazówki dodatkowe:

• Projektowanie:

  • Dobór geokraty powinien być dokonany na podstawie analizy warunków gruntowych oraz przewidywanych obciążeń.

  • Zaleca się konsultację z inżynierem geotechnikiem lub specjalistą ds. geosyntetyków w celu optymalizacji rozwiązania.

• Kompatybilność materiałów:

  • Materiał wypełniający powinien być zgodny z przeznaczeniem i zapewniać odpowiednie właściwości mechaniczne oraz drenażowe.

• Bezpieczeństwo pracy:

  • Podczas instalacji należy przestrzegać standardowych zasad bezpieczeństwa i higieny pracy.

  • Stosować odpowiednie środki ochrony indywidualnej, takie jak rękawice, obuwie ochronne i odzież robocza.

Geokrata 150 to efektywne i innowacyjne rozwiązanie w dziedzinie wzmacniania gruntu oraz ochrony przed erozją. Jej zastosowanie przyczynia się do zwiększenia nośności podłoża, redukcji kosztów budowy oraz przedłużenia żywotności nawierzchni i konstrukcji inżynieryjnych. Dzięki modułowej budowie i łatwości montażu, geokrata 150 jest chętnie wykorzystywana w różnorodnych projektach budowlanych, od podjazdów i dróg dojazdowych po duże obiekty infrastrukturalne
