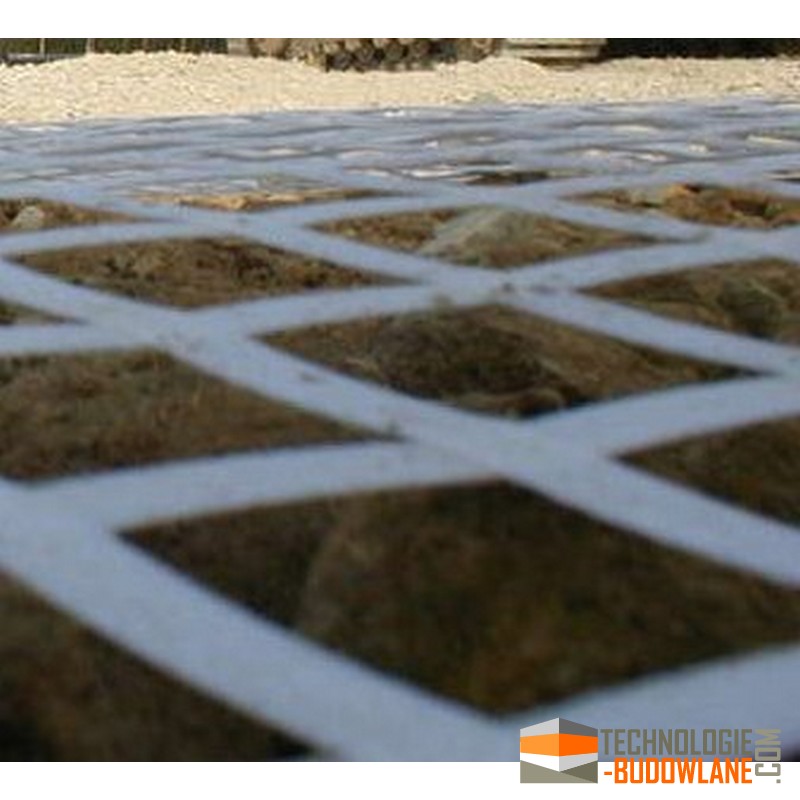

Geosiatka o sztywnych węzłach

Geosiatka o sztywnych węzłach to monolityczny geosyntetyk (tzw. georuszt) wykonany z polipropylenu (PP) lub PEHD, w którym węzły są integralną częścią struktury. Dzięki temu siatka osiąga wysoką nośność, stabilność wymiarową i doskonałe zespolenie z kruszywem – właściwości te przekładają się na długotrwałe wzmocnienie gruntów pod nawierzchniami komunikacyjnymi i w konstrukcjach inżynieryjnych

Materiał i produkcja

• Surowiec: 100 % polipropylen stabilizowany UV (czasem modyfikowany PEHD)

• Technologia: wytłaczanie termoplastycznej płyty, mikro-perforacja według wzoru, dwukierunkowe rozciąganie podczas ogrzewania

• Struktura: kwadratowe oczka (zwykle 40 × 40 mm), żebra o przekroju prostokątnym lub kwadratowym, węzły bez spawów czy klejenia

Kluczowe właściwości mechaniczne

Dwuosiowa geosiatka stabilizuje kruszywo mechanizmem „zazębiania” (interlocking), co poprawia nośność podbudowy nawet na bardzo słabym gruncie – pozwala to zmniejszyć grubość warstwy nośnej i wydłużyć trwałość całej konstrukcji drogi lub placu.

Typowe sytuacje i cele stosowania

• Wzmacnianie podbudowy dróg asfaltowych na gruntach słabonośnych

• Stabilizacja dojazdów do posesji i dróg polnych/leśnych

• Zbrojenie parkingów, placów manewrowych i manewrowych pod ciężarówkami

• Wzmocnienie torów kolejowych i tramwajowych na podtorzu o niskiej nośności

• Zbrojenie nasypów drogowych na torfowiskach i terenach podmokłych

• Ochrona brzegów zbiorników wodnych, kanałów i rowów melioracyjnych przed wymywaniem

• Wzmacnianie korpusów wałów przeciwpowodziowych i przeciwerozyjnych skarp hydrotechnicznych

• Stabilizacja fundamentów lekkich hal i magazynów, poprawiająca nośność podłoża

• Zbrojenie placów załadunkowych przy magazynach i punktach przeładunkowych

• Wzmocnienie podłoża boisk sportowych, kortów i ścieżek rowerowych na gruntach pylastych

Rodzaje geosiatek o sztywnych węzłach

Geosiatki o sztywnych węzłach można podzielić na dwie główne kategorie:

• Geosiatki z tworzywa sztucznego - są to najpopularniejsze geosiatki o sztywnych węzłach. Wykonywane są z polipropylenu (PP) lub polietylenu (PE). Charakteryzują się wysoką wytrzymałością, odpornością na rozciąganie, korozję oraz stabilnością wymiarową.
• Geosiatki z włókna szklanego - są to mniej popularne geosiatki, ale również charakteryzują się dobrymi właściwościami. Wykonywane są z włókna szklanego, które jest odporne na rozciąganie, korozję oraz działanie warunków atmosferycznych.

Oprócz tego, geosiatki o sztywnych węzłach można podzielić na podstawie:

• Surowca z którego są wykonane - geosiatki o sztywnych węzłach mogą być wykonane z różnych materiałów, w tym: polipropylenu, polietylenu, włókna szklanego, poliwinyloalkoholu (PVA) i innych.
• Wytrzymałości na rozciąganie - geosiatki o sztywnych węzłach dostępne są w różnych klasach wytrzymałości na rozciąganie, od 50 do 200 kN/m. Wybór odpowiedniej klasy zależy od wymagań projektowych.
• Grubości - geosiatki o sztywnych węzłach dostępne są w różnych grubościach, od 1 do 3 mm. Grubość geosiatki wpływa na jej wytrzymałość oraz odporność na uszkodzenia mechaniczne.
• Rozmiaru oczek - geosiatki o sztywnych węzłach dostępne są w różnych rozmiarach oczek, od 10 do 50 mm. Rozmiar oczek wpływa na przepuszczalność geosiatki.

Wybór odpowiedniego rodzaju geosiatki o sztywnych węzłach zależy od wielu czynników, takich jak:

• Rodzaj nawierzchni - geosiatki wykorzystywane są w różnych rodzajach nawierzchni bitumicznych, takich jak drogi, chodniki, parkingi i inne.
• Warunki eksploatacyjne - geosiatki dobierane są również w zależności od warunków eksploatacyjnych nawierzchni, takich jak obciążenia ruchowe i warunki klimatyczne.
• Cena - geosiatki dostępne są w różnych cenach, dlatego wybór odpowiedniego produktu zależy również od budżetu.

Zastosowanie geosiatek o sztywnych węzłach

Geosiatki o sztywnych węzłach mają szerokie zastosowanie w budownictwie i inżynierii lądowej. Są wykorzystywane do:

• Wzmacnianie nawierzchni bitumicznych - geosiatki o sztywnych węzłach są stosowane w celu zwiększenia wytrzymałości i trwałości nawierzchni bitumicznych, a także zapobiegania powstawaniu spękań i kolein.
• Stabilizacja skarp i nasypów - geosiatki o sztywnych węzłach są wykorzystywane do stabilizacji skarp i nasypów, zapobiegania ich osuwaniom i erozji.
• Odwodnienia - geosiatki o sztywnych węzłach są wykorzystywane do odwodnienia terenów, zapobiegania zaleganiu wody i powstawaniu mrozu.
• Ochrony środowiska - geosiatki o sztywnych węzłach są wykorzystywane do ochrony środowiska, zapobiegania zanieczyszczeniu wód i gleby.
• Geosiatka o sztywnych węzłach do zbrojenia nasypów - typowe parametry, to: 40/20kN/m

Geosiatki o sztywnych węzłach są również stosowane w innych dziedzinach, takich jak:

• Budownictwo hydrotechniczne
• Budownictwo tunelowe
• Budownictwo mostowe
• Budownictwo przemysłowe

Geosiatki o sztywnych węzłach są wytrzymałym i trwałym materiałem, który może być stosowany w wielu różnych zastosowaniach.

Parametry użytkowe

Główne cechy geosiatek o sztywnych węzłach to:

• Wysoka wytrzymałość: Dzięki sztywnym węzłom geosiatka posiada wysoką wytrzymałość na rozciąganie, ścinanie i rozerwanie, co czyni ją doskonałym materiałem do wzmocnienia i stabilizacji różnych struktur, takich jak skarpy, zbocza czy brzegi rzek.
• Stabilność wymiarowa: Geosiatka o sztywnych węzłach zachowuje swoją strukturę i wymiary nawet w trudnych warunkach atmosferycznych i przy dużych obciążeniach, co zapewnia długotrwałą ochronę i wzmocnienie konstrukcji.
• Odporność na działanie czynników zewnętrznych: Geosiatki o sztywnych węzłach są odporne na działanie promieniowania UV, chemikaliów, a także na rozkład biologiczny, co zapewnia dłuższą żywotność i trwałość materiału.
• Elastyczność: Pomimo swojej sztywności, geosiatki o sztywnych węzłach mają odpowiednią elastyczność, co ułatwia ich dopasowanie do różnych kształtów i konfiguracji terenu.
• Łatwość montażu: Geosiatki o sztywnych węzłach są stosunkowo łatwe w montażu, co pozwala na szybkie i efektywne wzmocnienie konstrukcji.

Geosiatki o sztywnych węzłach znajdują zastosowanie w wielu dziedzinach inżynierii, gdzie wymagana jest wysoka wytrzymałość i stabilność, takich jak w budownictwie drogowym, inżynierii wodnej, rekultywacji terenów czy budownictwie hydrotechnicznym. Ich zastosowanie pomaga w ochronie i stabilizacji różnych konstrukcji oraz środowiska naturalnego.

Parametry i zalecenia stosownania geosiatki o sztywnych węzłach

W zakresie stosowania geosiatki o sztywnych węzłach do nawierzchni bitumicznych obowiązują następujące normy i instrukcje:

• PN-EN 14476-1:2017-06 Geosyntetyki. Geosiatki. Część 1: Wymagania i badania - określa wymagania i badania dla geosiatek przeznaczonych do wzmacniania nawierzchni bitumicznych, w tym również geosiatek o sztywnych węzłach.
• PN-EN 14476-2:2017-06 Geosyntetyki. Geosiatki. Część 2: Zastosowanie - określa zasady stosowania geosiatek do wzmacniania nawierzchni bitumicznych, w tym również geosiatek o sztywnych węzłach.
• Instrukcja Techniczna ITB nr 251/2009 - określa zasady stosowania geosyntetyków w budownictwie drogowym, w tym również geosiatek o sztywnych węzłach.

Norma PN-EN 14476-1:2017-06 określa wymagania dla geosiatek o sztywnych węzłach (georusztów o sztywnych węzłach) przeznaczonych do wzmacniania nawierzchni bitumicznych, w tym:

• Wytrzymałość na rozciąganie w kierunku poprzecznym i podłużnym
• Rozciągliwość
• Odporność na rozciąganie w warunkach zmiennych temperatur
• Odporność na działanie warunków atmosferycznych
• Odporność na korozję

Norma PN-EN 14476-2:2017-06 określa zasady stosowania geosiatek o sztywnych węzłach do wzmacniania nawierzchni bitumicznych, w tym:

• Wybór geosiatki w zależności od rodzaju nawierzchni i warunków eksploatacyjnych
• Sposoby układania geosiatki
• Warunki odbioru robót

Instrukcja Techniczna ITB nr 251/2009 zawiera ogólne zasady stosowania geosyntetyków w budownictwie drogowym, w tym również geosiatek o sztywnych węzłach.

Oprócz powyższych norm i instrukcji, należy również przestrzegać przepisów krajowych dotyczących budowy dróg i innych nawierzchni bitumicznych.

Geosiatki o sztywnych węzłach są powszechnie stosowane w nawierzchni bitumicznych, ponieważ charakteryzują się wysoką wytrzymałością, odpornością na rozciąganie, korozję oraz stabilnością wymiarową. Są wykorzystywane do:

• Wzmocnienia struktury nawierzchni, co zapobiega powstawaniu spękań i kolein.
• Zwiększenia trwałości nawierzchni, co przekłada się na wydłużenie okresu eksploatacji.
• Poprawy bezpieczeństwa ruchu drogowego, poprzez zwiększenie odporności nawierzchni na obciążenia ruchowe.

W porównaniu do geosiatek o elastycznych węzłach, geosiatki o sztywnych węzłach charakteryzują się wyższą wytrzymałością i stabilnością wymiarową. Są również bardziej odporne na uszkodzenia mechaniczne.

Normy i certyfikaty

• PN-EN 14476-1:2017-06 „Geosyntetyki. Geosiatki. Wymagania i badania” – dotyczy geosiatek o sztywnych węzłach przeznaczonych do wzmacniania nawierzchni drogowych

• PN-EN 14476-2:2017-06 „Geosyntetyki. Geosiatki. Zastosowanie” – zasady układania i odbioru robót drogowych z użyciem geosiatek

• Instrukcja ITB 251/2009 – wytyczne stosowania geosyntetyków w budownictwie drogowym i komunikacyjnym

Zalety geosiatki o sztywnych węzłach

• Wysoka nośność i niskie wydłużenie minimalizują deformacje pod obciążeniem.

• Stabilność wymiarowa gwarantuje jednolite przenoszenie obciążeń.

• Odporność na UV, chemikalia, korozję biologiczną i temperatury od ‑30 °C do +80 °C.

• Monolityczna struktura bez połączeń zapewnia brak osłabień węzłowych.

• Skraca czas budowy i obniża koszty transportu i kruszywa dzięki zmniejszeniu grubości warstw konstrukcyjnych.

Zastosowanie geosiatki o sztywnych węzłach to sprawdzony sposób na wydłużenie żywotności dróg, parkingów, obiektów hydrotechnicznych i przemysłowych, przy jednoczesnej redukcji nakładów finansowych i materiałowych. Jeśli potrzebujesz szczegółowego doboru parametrów do konkretnej inwestycji, chętnie pomogę z analizą i specyfikacją materiałową.

Geosiatki to materiał geosyntetyczny o strukturze siatkowej, wykorzystywany w budownictwie lądowym do wzmacniania gruntów, nasypów, nawierzchni drogowych i stabilizacji skarp. Ich siatkowa struktura pozwala na równomierne rozkładanie obciążeń, poprawę drenażu oraz separację warstw gruntowych.

Geosiatki stosowane są także w inżynierii geotechnicznej do wzmocnienia gruntów, zapobiegania erozji, czy też w budowie dróg i innych konstrukcji. Geosiatki to specjalne rodzaje siatek lub tkanin wykonanych z różnych materiałów, takich jak polipropylen, poliester czy włókna szklane. Są szeroko używane w inżynierii geotechnicznej i budownictwie do różnych celów.
