Zbrojenie skarpy georusztami

Zbrojenie skarpy georusztami to innowacyjne rozwiązanie w inżynierii geotechnicznej, które podnosi stateczność i nośność naturalnych skarp oraz nasypów. Metoda ta polega na zastosowaniu specjalnych geosyntetyków – georusztów – które, współpracując z gruntem, tworzą kompozytową strukturę o znacznie lepszych właściwościach wytrzymałościowych.

Georuszty to materiały geosyntetyczne o otwartej, siatkowej strukturze, produkowane najczęściej z polimerów takich jak polipropylen (PP), polietylen wysokiej gęstości (HDPE) czy poliester (PET). Ich budowa, oparta na regularnie rozmieszczonych otworach i wytrzymałych żebrach, umożliwia efektywne przenoszenie naprężeń rozciągających oraz dobre zazębianie się z materiałem zasypowym (np. kruszywem lub gruntem).

Rodzaje georusztów

• Geosiatki jednokierunkowe (jednoosiowe): Charakteryzują się wysoką wytrzymałością rozciągającą w jednym głównym kierunku, co sprawdza się w stromych skarpach i murach oporowych, gdzie naprężenia działają głównie w jednej płaszczyźnie.

• Geosiatki dwukierunkowe (dwuosiowe): Wyróżniają się zbliżoną wytrzymałością na rozciąganie w obu prostopadłych kierunkach, dzięki czemu stosowane są przy wzmacnianiu podbudów drogowych, kolejowych oraz przy stabilizacji nasypów o łagodniejszych zboczach.

• Geosiatki trójkierunkowe, trójosiowe (triaxialne): Innowacyjne georuszty, które dzięki izotropowemu rozkładowi naprężeń zapewniają skuteczną stabilizację w wielu kierunkach.

Klasyfikacja georusztów według technologii produkcji

• Ekstrudowane (wytłaczane): Produkowane przez wytłaczanie i rozciąganie perforowanej folii polimerowej, co gwarantuje integralność węzłów i wysoką sztywność.

• Tkane: Uzyskiwane przez tkanie pasm polimerowych.

• Klejone/zgrzewane: Powstają przez łączenie (klejenie lub zgrzewanie) pasm polimerowych w punktach styku.

Technologia zbrojenia skarp georusztami

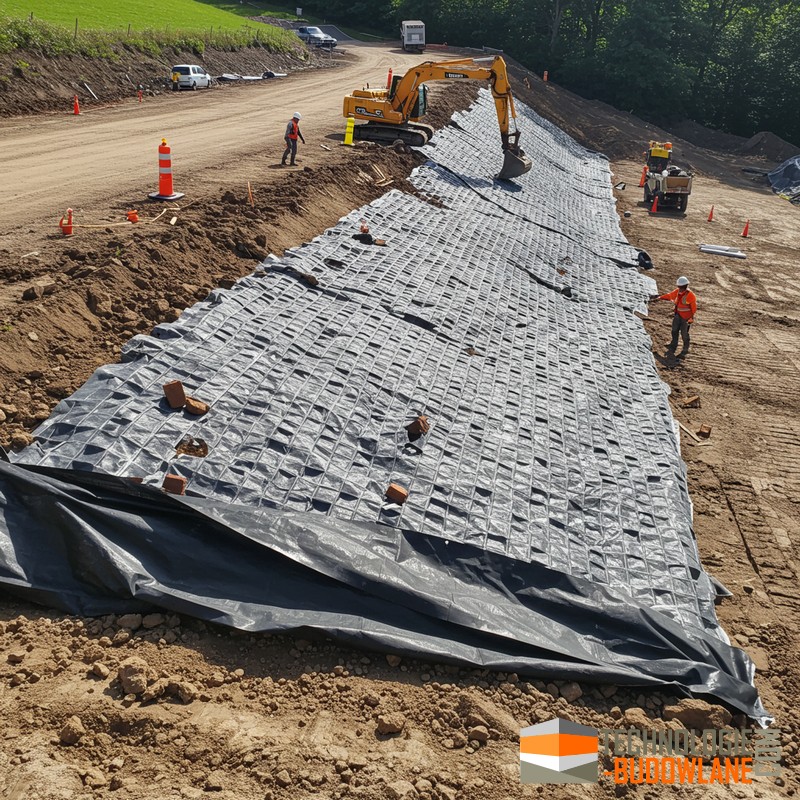

Proces polega na warstwowym integrowaniu georusztów w konstrukcję skarpy lub nasypu. Każda warstwa georusztu jest układana poziomo na starannie przygotowanym i zagęszczonym gruncie, a następnie przykrywana kolejną warstwą materiału zasypowego, który również ulega zagęszczeniu.

Kluczowe mechanizmy działania georusztów:

1. Przenoszenie naprężeń rozciągających: Georuszty absorbują siły rozciągające powstające w gruncie, kompensując jego słabą zdolność do przenoszenia tych naprężeń, co ogranicza ryzyko osiadania i osuwania się.

2. Zazębienie (interlocking): Ziarna materiału zasypowego osadzają się w otworach georusztów, co zwiększa tarcie i stabilność masywu gruntowego.

3. Redystrybucja naprężeń: Rozkładają obciążenia na większy obszar, redukując koncentrację naprężeń i poprawiając ogólną stateczność konstrukcji.

4. Modyfikacja powierzchni poślizgu: Obecność georusztów zmienia płaszczyzny potencjalnego poślizgu, wymuszając przejście przez materiał o wysokiej wytrzymałości rozciągającej, co podnosi współczynnik bezpieczeństwa.

Zalety stosowania georusztów do stabilizacji skarp

• Możliwość formowania stromszych skarp: Umożliwia osiągnięcie większych kątów nachylenia, co jest korzystne przy ograniczonej dostępności terenu.

• Podniesienie stateczności i nośności: Znacząco poprawia parametry geotechniczne, zmniejszając ryzyko osuwisk i osiadań.

• Redukcja kosztów inwestycji: Pozwala na ograniczenie ilości materiału zasypowego, redukcję robót ziemnych oraz skrócenie czasu realizacji w porównaniu z tradycyjnymi metodami, np. stosowaniem betonowych murów oporowych.

• Wykorzystanie lokalnych gruntów: Często umożliwia zastosowanie rodzimych, nawet niższej jakości gruntów, co obniża koszty transportu i zakupu kruszyw.

• Szybki i prosty montaż: Instalacja georusztów nie wymaga specjalistycznego sprzętu ani wykwalifikowanej siły roboczej.

• Trwałość i odporność: Wykonane z odpowiednich polimerów georuszty charakteryzują się odpornością na korozję chemiczną i biologiczną, co zapewnia długowieczność (nawet ponad 100 lat).

• Korzyści ekologiczne: Ograniczają zużycie surowców naturalnych i zmniejszają ślad węglowy, a dodatkowo umożliwiają obsiewanie skarp roślinnością, co sprzyja ich harmonijnej integracji z otoczeniem.

• Estetyka: Pozwalają na tworzenie zielonych, estetycznych skarp, które doskonale komponują się z otoczeniem.

Ogólne założenia rozwiązania

Zbrojenie skarpy przy użyciu georusztów polega na wzmacnianiu konstrukcji ziemnej poprzez zastosowanie nowoczesnych materiałów geosyntetycznych, wśród których główną rolę odgrywają:

• Georuszty jednokierunkowe – wykonane z polietylenu wysokiej gęstości (HDPE) o ściśle określonych parametrach mechanicznych. Konstrukcja tych elementów, w której żebra poprzeczne stanowią integralną część struktury, pozwala na osiągnięcie projektowej wytrzymałości (np. Pdes ≥ 25,50 kN/m) przy uwzględnieniu pełzania przez okres 120 lat.

• Geotkanina typu G5 – wysokowytrzymały materiał wykonany z włókien poliestrowych, który dzięki właściwościom drganiowym i przepuszczalności przenosi napory ciągnące, stanowiąc dodatkowy element wzmacniający.

• Prefabrykowane łączniki z tworzywa sztucznego – stosowane do łączenia pasm georusztów w sposób monolityczny, zapewniający integralność całego systemu. Łączniki te są projektowane tak, aby wytrzymałość połączenia była co najmniej równa wytrzymałości pojedynczego georusztu.

• Szpilki stalowe – wykorzystywane do tymczasowego mocowania geosyntetyków do podłoża. Parametry (długość i średnica) szpilek zależą od rodzaju gruntu, co określono w tabelarycznych wymaganiach (np. dla gruntu – 350–500 mm długości i 8–10 mm średnicy).

• Grunt zasypowy – na którym opiera się konstrukcja; musi być niespoisty, wodoprzepuszczalny, o odpowiednim uziarnieniu (np. żwir, pospółka, piasek średni lub gruby) oraz zagęszczalny do wskaźnika Is ≥ 0,98.

Technologie wykonania robót

Przygotowanie podłoża

• Profilowanie i zagęszczanie: Przed układaniem elementów georusztowych podłoże zagęszcza się do uzyskania wymaganej nośności (np. wtórny moduł odkształcenia E2 ≥ 45 MPa) oraz sprawdza się zagęszczenie (wskaźnik Is lub relacja E2/E1).

• Czystość i dopasowanie rzędnych: Kluczowe jest dokładne przygotowanie podłoża, aby rzędne warstw nasypowych odpowiadały pożądanym poziomom robót.

Układanie georusztów i systemu wzmacniającego

• Orientacja georusztów: Georuszty jednokierunkowe układa się prostopadle do lica skarpy. Pasma przycina się do długości efektywnej (określonej projektowo), przy czym cięcie powinno odbywać się między żebrami poprzecznymi.

• Łączenie pasm: Sąsiadujące pasma układa się na styk, a ich łączenie realizuje się za pomocą prefabrykowanych łączników, co gwarantuje ciągłość wzmacniania.

• Zabezpieczenie końców i naciąganie: W pobliżu krawędzi skarpy końce georusztów mocuje się tymczasowo szpilkami stalowymi. Dodatkowo, stosuje się „belkę naciągającą” wykonaną z prętów Ø8 mm i kątownika (np. 60×60×8 mm) – służy ona do rozciągnięcia pasm, usunięcia luzów i sfalowań. Po ułożeniu kolejnych warstw nasypowych szpilki mogą zostać usunięte.

Zasady zagęszczania

• Warstwy zasypki: Grunt nasypowy układa się warstwami (grubość każdej warstwy zazwyczaj nie przekracza 250 mm), które następnie zagęszcza się sprzętem o odpowiedniej sile (np. zagęszczarka płytowa, walce wibracyjne).

• Równomierne podnoszenie konstrukcji: Ważne jest, aby zagęszczanie rozpoczynać od strony licowej i stopniowo posuwać się do tyłu, co zapobiega odchyleniom konstrukcji.



Kontrola jakości i dokumentacja

Realizacja robót wymaga systematycznych badań i pomiarów:

• Kontrola zagęszczenia: Pomiar wskaźnika zagęszczenia podłoża (minimalnie Is ≥ 0,97 lub relacja E2/E1 ≤ 2,8) oraz gruntu nasypowego (Is ≥ 0,98) wykonywany w określonych punktach.

• Badania wytrzymałości: Weryfikacja wytrzymałości projektowej georusztów i innych materiałów za pomocą certyfikatów (np. zgodność z normą ISO 9001 oraz oznaczenie CE) oraz niezależnych badań.

• Dokumentacja: Wykonawca przed przystąpieniem do robót musi przedłożyć Projekt Technologii i Organizacji Robót oraz Program Zapewnienia Jakości. Całość prac dokumentuje się w dzienniku budowy, a odbiory dokonywane są na podstawie wyników badań, pomiarów geodezyjnych i zgodności z Dokumentacją Projektową.

Korzyści wynikające z zastosowania georusztów

• Długoterminowa trwałość: Konstrukcje z gruntu zbrojonego georusztami mają przewidywany okres użytkowania do 100 lat.

• Bezpieczeństwo konstrukcji: Dzięki właściwemu zagęszczeniu i naciągnięciu georusztów skarpę wzmacnia się w sposób umożliwiający przenoszenie obciążeń bez ryzyka korozji – standardowo nie stosuje się w nich siatek czy taśm stalowych.

• Elastyczność wykonania: System ze zbrojeniem georusztowym umożliwia profilowanie skarpy według projektowych rzędnych, co jest kluczowe w przypadku różnorodnych nacisków i ukształtowania terenu.

Specyfikacja techniczna zbrojenia skarpy georusztami obejmuje kompleksowy system zabezpieczenia konstrukcji ziemnej, w którym decydującą rolę odgrywają nowoczesne materiały geosyntetyczne – georuszty HDPE, geotkaniny, prefabrykowane łączniki i szpilki stalowe. Dzięki precyzyjnie określonym normom i procedurom (od przygotowania podłoża, poprzez właściwe układanie i zagęszczanie, aż po kontrolę jakości i odbiory robót), system ten umożliwia uzyskanie stabilnych, trwałych i bezpiecznych skarp, których okres użytkowania sięga nawet stu lat.

Zbrojenie gruntu geosyntetykami to często stosowana technika w geotechnice, mająca na celu wzmocnienie podłoża gruntowego i poprawę właściwości mechanicznych gruntu.
