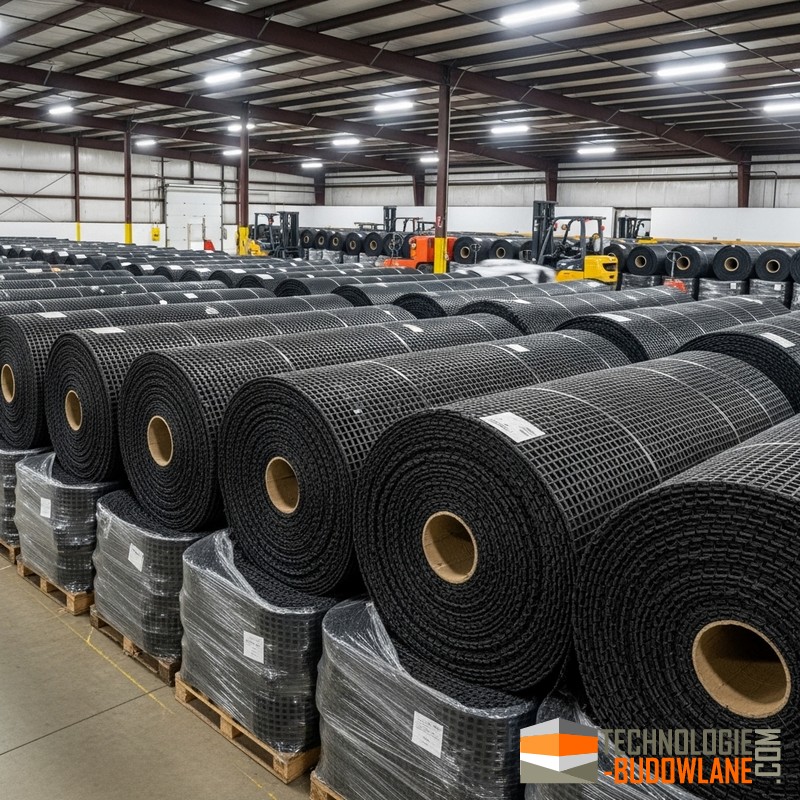

Syntetyczna siatka zbrojeniowa o sztywnych węzłach

Syntetyczna siatka zbrojeniowa o sztywnych węzłach to monolityczny georuszt z integralnymi, nierozłącznymi węzłami wykonany zwykle z PP lub PEHD, stosowany do wzmacniania i stabilizacji podbudów drogowych oraz nasypów.

Geosiatka o sztywnych węzłach (georuszt) to jednoczęściowy geosyntetyk, w którym węzły są integralną częścią struktury — brak spawów czy klejenia zapewnia wysoką stabilność wymiarową i nośność. Typowa struktura to żebra o przekroju prostokątnym tworzące regularne oczka (często ~40×40 mm) i sztywne węzły, co poprawia zespolenie z kruszywem i przenoszenie naprężeń, np. Geosiatka POLGRID BX

Materiały i technologia produkcji

Najczęściej stosowane surowce to polipropylen (PP) i PEHD; produkcja polega na wytłaczaniu termoplastycznej płyty, mikroperforowaniu i rozciąganiu w jednym lub dwóch kierunkach, co daje geosiatki jedno‑ lub dwukierunkowe. Wersje handlowe (np. Eurogrid) są stabilizowane przeciw UV i dostępne w rolkach gotowych do rozwinięcia na budowie.

Kluczowe parametry techniczne

• Wytrzymałość na rozciąganie (tensile strength): typowe serie od 15/15 kN/m do 120/120 kN/m (MD/CD) — wybór zależy od obciążeń projektowych.

• Wydłużenie przy maks. obciążeniu (elongation): niski procent wydłużenia jest pożądany w georusztach o wysokim module.

• Wielkość oczka (aperture): zwykle od kilku do kilkudziesięciu mm; ok. 40×40 mm to popularny rozmiar dla podbudów drogowych.

• Format rolki: szerokości i długości dostosowane do montażu; parametry te i dokładne wartości mechaniczne zawsze sprawdzać w karcie technicznej producenta.

Zastosowania praktyczne

Główne zastosowania to: wzmacnianie podbudów drogowych i leśnych, stabilizacja nasypów na gruntach słabych, wzmacnianie podtorza kolejowego, konstrukcje oporowe i fundamentowanie, a także zastosowania hydrotechniczne (kanały, zbiorniki) — geosiatki tworzą kompozyt z kruszywem, który zwiększa nośność i ogranicza odkształcenia konstrukcji komunikacyjnych.

Ryzyka i uwagi projektowe

• Dobór parametrów musi opierać się na analizie geotechnicznej i karcie technicznej; nieprawidłowe oczko lub za niski moduł obniżą skuteczność.

• Montaż: poprawne rozłożenie, zakłady i przykrycie kruszywem są krytyczne dla działania.

• Trwałość: wybieraj materiały z ochroną UV i odpornością chemiczną w zależności od środowiska.

Wybrane siatki zbrojeniowe o sztywnych węzłach

• Eurogrid BX — PP, oczko kwadratowe, typowo 20–120 kN/m, do podbudów drogowych.

• TIMGRID PP (seria) — PP/HDPE, 1- i 2‑kierunkowa, szerokie zastosowania w nasypach i drogach.

• Geosiatka PP 20/20 — PP, oczko ~40×40 mm, 20/20 kN/m, uniwersalna podbudowa.

• Geosiatka PP 30/30 — PP, oczko ~40×40 mm, 30/30 kN/m, drogi lokalne.

• Geosiatka PP 40/40 — PP, większy moduł, 40/40 kN/m, nasypy i wzmocnienia.

• Geosiatka PP 45/45 — PP, średni moduł, 45/45 kN/m, konstrukcje oporowe.

• Geosiatka PP 80/80 — PP/PEHD, wysoka wytrzymałość, 80/80 kN/m, obciążenia ciężkie.

• Geosiatka PP 120/120 — PP/PEHD, bardzo wysoka wytrzymałość, 120/120 kN/m, specjalne zastosowania.

• Geosiatka POLGRID BX - geosiatka polipropylenowa. POLGRID BX to georuszt dwuosiowy, georuszt o sztywnych węzłach, dwukierunkowa geosiatka dwuosiowa o otwartej strukturze w postaci georusztu, geosiatka o sztywnych węzłach.

Georuszt o sztywnych węzłach to geosiatka wykonana z poliestru (PES) lub polietylenu tereftalanu (PET) o strukturze siatki z węzłami. Stosowany jest przede wszystkim do zbrojenia gruntu, co oznacza zwiększenie jego nośności i stabilności.

Georuszt wielokształtny to rodzaj geosyntetyku lub geokompozytu, w którym wykorzystuje się elementy o zróżnicowanych (wielokształtnych) geometrycznie kształtach – takich jak trójkąty, czworokąty, sześciokąty czy inne nieregularne formy. Dzięki takiemu podejściu możliwe jest:

• Optymalizowanie rozkładu obciążeń: Wielokształtna struktura pozwala na bardziej efektywne przenoszenie i dystrybucję sił działających na konstrukcję.

• Redukcję zużycia materiału: Zastosowanie niestandardowych form (optymalizowanych np. metodami numerycznymi) umożliwia stworzenie rusztowania o wysokiej wytrzymałości przy mniejszej masie.

• Dostosowanie do różnych geometrii i warunków podłoża: W sytuacjach, gdy konstrukcja musi współgrać z nieregularnym podłożem lub nietypowymi kształtami elementów konstrukcyjnych, georuszt wielokształtny daje większą swobodę projektanta.

Zbrojenie gruntu geosyntetykami to często stosowana technika w geotechnice, mająca na celu wzmocnienie podłoża gruntowego i poprawę właściwości mechanicznych gruntu.
