Budowa placu manewrowego dla samochodów ciężarowych

Budowa placu manewrowego dla samochodów ciężarowych to kompleksowa inwestycja łącząca spełnienie wymogów prawnych, ergonomię ruchu wielotonowych zestawów i trwałe materiały.

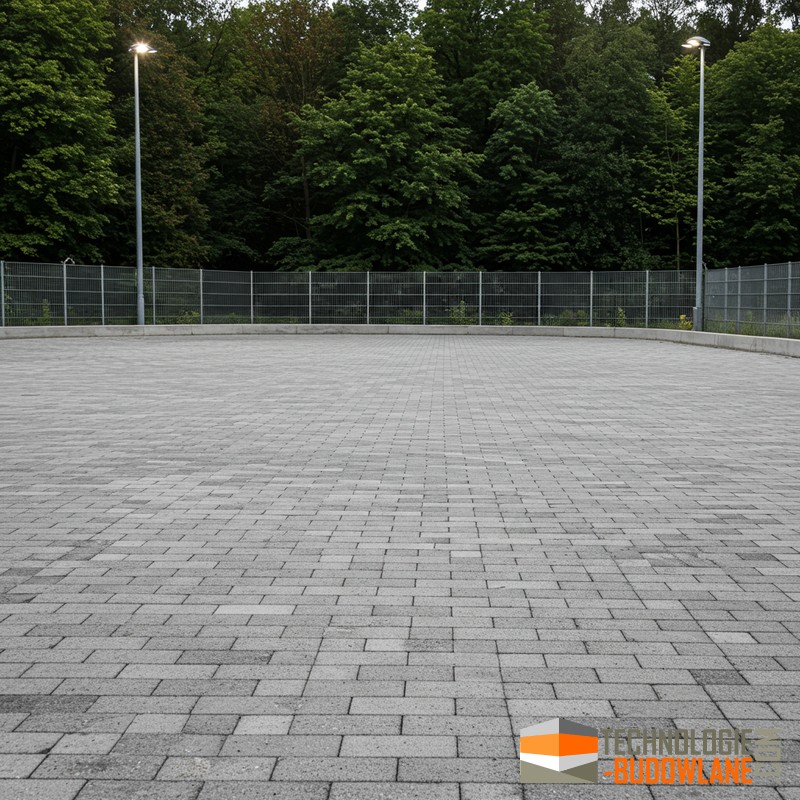

Budowa placu manewrowego

Kluczowe aspekty budowy placu manewrowego dla ciężarówek:

• Przepisy i wymiary • Promień zawracania ≥ 9 m lub kwadrat 12,5×12,5 m • Stanowisko postojowe ≥ 8,5×16,5 m, odstęp pojazd–pojazd min. 0,7 m • Droga manewrowa szer. min. 12 m, dopuszczalna nośność 20–70 t

• Układ geometryczny • Pętla manewrowa wokół stanowisk • Jednokierunkowa jezdnia, promienie łuków dostosowane do kategorii

• Odwodnienie • Spadki 1–2 % • Rynny krawężnikowe, wpusty, separatory, drenaż francuski

• Podbudowa (od dołu): a) Grunt rodzimy: wyrównanie, zagęszczenie ≥ 95 % Proctora b) Geowłóknina separacyjna: separacja i filtracja c) Kruszywo 0–31,5 mm (25–30 cm): drenaż, nośność ≥ 98 % Proctora d) Geosiatka zbrojąca (geosiatka dwuosiowa ≥ 120 kN/m): stabilizacja kruszywa e) Kruszywo 0–8 mm (10–15 cm): wyrównanie

  • Badanie zagęszczenia gruntu

• Warstwa użytkowa • Podsypka z piasku płukanego 3–5 cm • Kostka brukowa 8–10 cm, obrzeża i fuga z piasku lub żywicy

• Montaż i kontrole • Każda warstwa zagęszczona i sprawdzona • Równość nawierzchni: odchyłki ≤ 10 mm na 4 m • Odbiór zgodnie z normami i dokumentacją

  • Badanie zagęszczenia i nośności gruntu

  • Badanie płytą dynamiczną

• Wykończenie • Oznakowanie poziome/pionowe, oświetlenie, ewentualny monitoring

Wytyczne realizacji placu manewrowego

Poniżej podsumowałem kluczowe wytyczne i kolejne etapy realizacji.

Wymagania prawne i wymiary

• Przestrzeń do manewru i zawracania: promień ≥ 9 m lub kwadrat 12,5 × 12,5 m.

• Plac szkoleniowy (kategorie C, D, B+E, C+E, D+E, T): min. 180 m² + 100 m² na każdy dodatkowy pojazd.

• Stanowisko postojowe dla samochodu > 3,5 t: 8,5 × 16,5 m, odstępy 0,7 m (bok/przód/tył) i 0,5 m od ściany.

• Droga dojazdowa dwujezdniowa, długość ≥ 2× najdłuższego zestawu, nośność nawierzchni 20–70 t.

Wytyczne realizacji placu manewrowego

• Projektowanie – Analiza funkcji: manewry, szkolenia, składowanie. – Dobór układu geometrycznego, wymiarów i spadków (1–2 %). – Zaprojektowanie odwodnienia (rynny, wpusty, separatory).
• Przygotowanie terenu – Usunięcie humusu, roślinności, kamieni. – Wyrównanie terenu do tolerancji ± 10 cm. – Wykop pod konstrukcję nawierzchni (koryto).
• Podbudowa

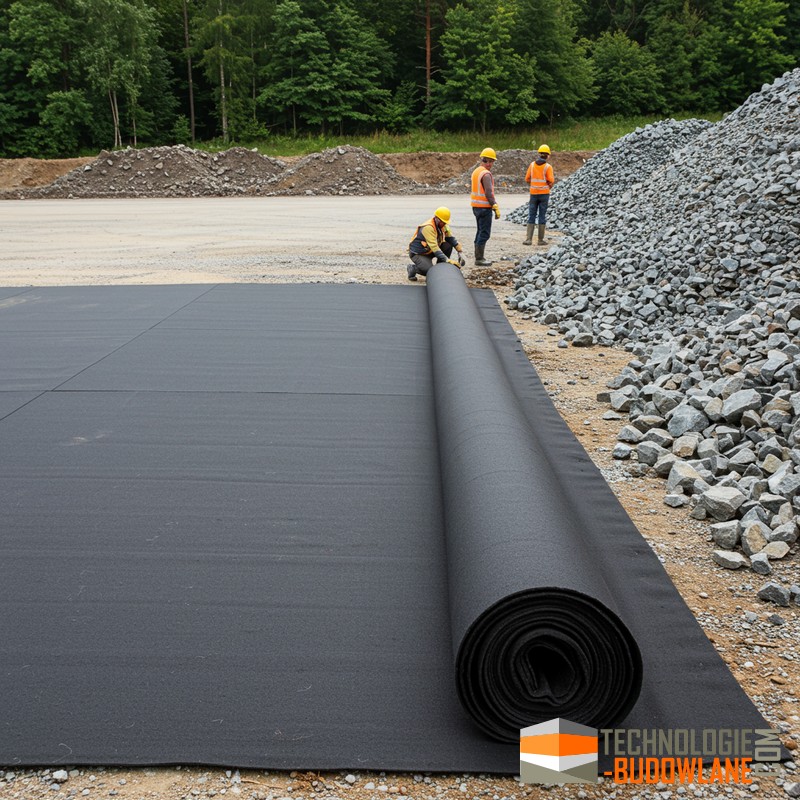

  • Geowłóknina separacyjna (500 g/m²) – zapobiega mieszaniu gruntu z kruszywem i odprowadza wodę.

  • Warstwa odsączająca (piasek/żwir 25–50 cm) – drenaż i nośność; zagęszczenie do ≥ 95 % Proctora.

  • Geosyntetyki wzmacniające (geosiatka dwuosiowa ≥ 120 kN/m) – ograniczają odkształcenia i osiadań.

  • Warstwa wyrównawcza z kruszywa 0–8 mm (10–15 cm) – równomierne rozłożenie obciążeń.

• Warstwa użytkowa – Kostka brukowa 8–10 cm na podsypce piaskowej 3–5 cm; łączenie na mijankę; obrzeża betonowe. – Alternatywy: płyty betonowe, asfalt (15–20 cm asfaltobetonu) lub żelbet 25–30 cm.
• Wykończenie i wyposażenie
  • Bruki i krawężniki zabezpieczające krawędzie.
  • Oznakowanie poziome i pionowe, pachołki.
  • Oświetlenie placu.
  • System odwodnienia: kanały, studzienki, separatory.
  • Ewentualnie monitoring CCTV, waga samochodowa.

Budowa placu manewrowego dla samochodów ciężarowych

• Wymagania techniczne i wymiary – Stanowiska postojowe: • Samochód ciężarowy kat. C/D (bez przyczepy): 8,00 m × 3,50 m • Z przyczepą lub członowy: 19,00 m × 3,50 m – Jezdnia manewrowa wokół stanowisk (kąt 90°): szer. min. 12,00 m – Wszystkie zakręty o promieniu wewnętrznym ≥ 10 m dla ciężarówek – Powierzchnia minimalna placu: wymiarowana tak, aby pomieścić wymagane manewry oraz co najmniej jeden dodatkowy pas składowania lub awaryjny

• Układ geometryczny

  • Strefa manewrowa (jezdnia manewrowa): jednokierunkowa pętla wokół stanowisk, szeroka na min. 12 m

  • Stanowiska postojowe: wyznaczone pasy bezpośrednio przyległe do jezdni manewrowej

  • Pas awaryjny/składowy: opcjonalnie po zewnętrznej stronie jezdni, szer. min. 3,5 m

• Przygotowanie podłoża pod parking lub plac manewrowy – Oczyszczenie i zerwanie humusu, usunięcie wszelkich korzeni i kamieni – Profilowanie podłoża gruntowego do projektowanych rzędnych (różnice ≤ 10 cm) – Zagęszczenie do wskaźnika co najmniej 95 % Proctora

• Warstwy konstrukcji placu manewrowego (od dołu ku górze)

  • A. Grunt rodzimy Stabilne, zagęszczone podłoże, nośność CBR ≥ 5 %.

  • B. Geowłóknina separacyjno-filtracyjna (PP, 500 g/m²) Zapobiega mieszaniu się podłoża z kruszywem oraz filtruje wodę.

  • C. Warstwa podbudowy zasadniczej (podbudowa) 25–30 cm – Kruszywo łamane 0–31,5 mm, zagęszczone do ≥ 98 % Proctora – Pełni funkcję głównego przenoszenia obciążeń i drenażu

  • D. Geosiatka zbrojąca (geosiatka dwuosiowa ≥ 120 kN/m) – Wzmacnia podbudowę, redukuje odkształcenia i osiadania

  • E. Warstwa podbudowy wyrównawczej (podsypka) 10–15 cm – Kruszywo łamane 0–8 mm, zagęszczone do ≥ 98 %

  • F. Podsypka z piasku płukanego 3–5 cm – Dokładne poziomowanie kostki, zapewnia odsączanie wody



  • G. Nawierzchnia z kostki brukowej 8–10 cm – Betonowa lub kamienna, ułożona na mijankę, zamocowana obrzeżami

  • H. Fuga do bruku i uszczelnienie – Piasek kwarcowy lub żywica polimerowa – chroni spoiny przed chwastami i kruszeniem

Wykonanie podbudowy placu manewrowego dla samochodów ciężarowych

Mocna podbudowa placu manewrowego dla samochodów ciężarowych wykonana z zastosowaniem geosyntetyków. Rodzaj stosowanych materiałów, układ warstw, rola każdej warstwy. Wykończenie nawierzchni kostką brukową.

Rodzaj stosowanych materiałów

• Geowłóknina separacyjno-filtracyjna (PP, 500 g/m²)

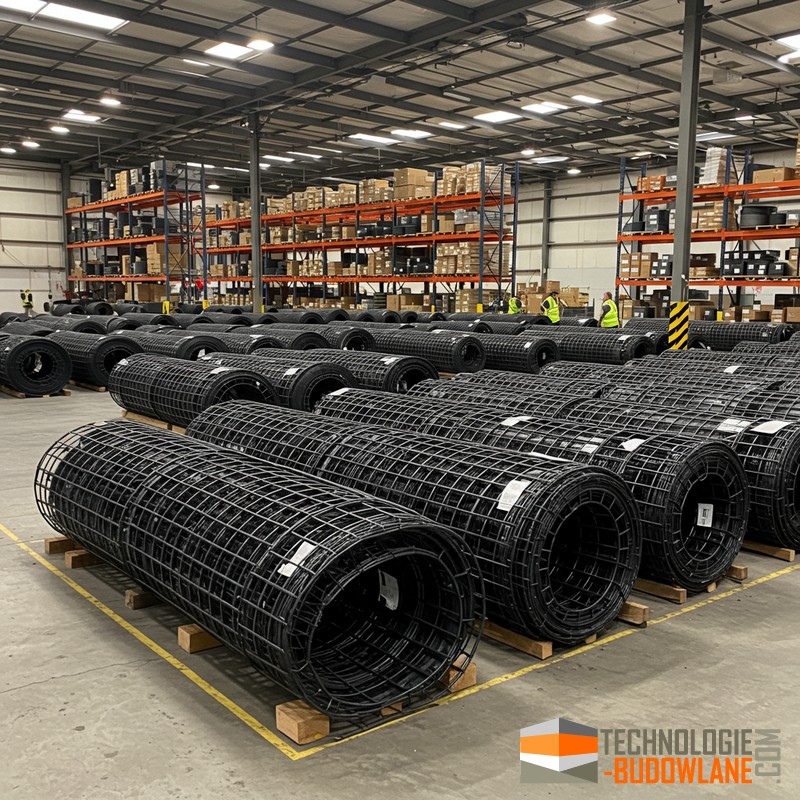

• Geosiatka zbrojąca (dwukierunkowa geosiatka ≥ 120 kN/m)

• Kruszywo łamane 0–31,5 mm (sub-base)

• Kruszywo łamane 0–8 mm (base course / wyrównanie)

• Piasek płukany 0–2 mm (warstwa podsypkowa)

• Kostka brukowa betonowa lub kamienna (grubość 8–10 cm)



• Piasek fugowy lub żywica polimerowa do wypełnienia spoin, lub mineralna fuga do bruku

Układ warstw od spodu ku górze

• Wyrównanie i zagęszczenie podłoża • Cel: uzyskać nośne, stabline podłoże gruntowe (CBR ≥ 5–8 %). • Działanie: oczyszczenie, profilowanie, zagęszczenie walcem statycznym lub płytą wibracyjną.

• Geowłóknina separacyjno-filtracyjna • Cel: oddziela grunt rodzimy od warstwy kruszywa, zapobiega mieszaniu się frakcji, filtruje wodę. • Parametry: masa 400–600 g/m², przepływ wody ≥ 50 l/m²·s, wytrzymałość na rozciąganie ≥ 20 kN/m.

• Pierwsza warstwa kruszywa (podsypka) 25–30 cm • Cel: przejęcie głównych obciążeń statycznych i dynamicznych, drenaż. • Działanie: gruby kruszywo 0–31,5 mm, zagęszczone do ≥ 98 % Proctora.

• Geosiatka zbrojąca (geosiatka dwuosiowa, georuszt lub geokrata) • Cel: wzmocnienie warstwy kruszywa poprzez przenoszenie naprężeń poziomych i ograniczenie deformacji. • Parametry: wytrzymałość na rozciąganie ≥ 120 kN/m wzdłuż i wszerz, rozciągliwość < 5 %.

• Druga warstwa kruszywa (wypełnienie kruszywem) 10–15 cm • Cel: wygładzenie i dodatkowe wzmocnienie podbudowy, równomierne rozłożenie obciążeń. • Działanie: kruszywo 0–8 mm, wyrównane i zagęszczone do ≥ 98 %.

• Podsypka z piasku płukanego 3–5 cm • Cel: wyrównanie spoin i ugięć pod kostką, luźna stabilizacja płyt. • Działanie: piasek 0–2 mm wyrównany laserowo/łaty.

• Nawierzchnia z kostki brukowej 8–10 cm • Cel: estetyczna, odporna na ścieranie i obciążenia wielotonowe powierzchnia. • Działanie: betonowa lub kamienna kostka obrzeżona krawężnikami, układana na mijankę.

• Wypełnienie spoin • Cel: dociśnięcie i zabezpieczenie kostki, ochrona przed chwastami. • Działanie: piasek fugowy lub żywica polimerowa, wytrząsanie wibracyjne.

Rola każdej warstwy

• Podłoże gruntowe: nośność, stabilizacja biologiczna

• Geowłóknina: separacja, filtracja i drenaż

• Podsypka (grube kruszywo): główne przenoszenie obciążeń, nośność, drenaż

• Geosiatka (georuszt): wzmocnienie, stabilizacja kruszywa, redukcja osiadań i deformacji

• Wypełnienie (drobne kruszywo): wyrównanie, dodatkowe wzmocnienie, równomierne rozłożenie nacisków

• Podsypka piaskowa: precyzyjne poziomowanie, izolacja spoin

• Kostka brukowa: ostateczna warstwa nośna, odporność na ścieranie i uderzenia

• Fuga do bruku: zabezpieczenie spoin, stabilizacja kostki, estetyka

Dzięki zastosowaniu geowłókniny i geosiatki w podbudowie placu manewrowego otrzymujemy konstrukcję o znacznie podwyższonej nośności, trwałości i odporności na odkształcenia, gwarantującą bezpieczną i długowieczną nawierzchnię z kostki brukowej przeznaczoną nawet do intensywnego ruchu samochodów ciężarowych.

Typowe zapotrzebowanie materiałowe do budowy placu manewrowego 1000 m2 dla samochodów ciężarowych

Materiały i ilości (na plac o pow. 1 000 m²) Każda pozycja podana jest z parametrem referencyjnym i wydatkiem na 1 000 m².

• Geowłóknina separacyjno-filtracyjna • Typ: PP, masa 500 g/m², przepływ wody ≥ 50 l/m²·s • Zużycie: 1 020 m² (rolki 5 × 200 m lub 4 × 250 m)

• Kruszywo podbudowy zasadniczej (sub-base) • Frakcja: 0–31,5 mm, CBR ≥ 80 % • Grubość warstwy: 30 cm • Zużycie: 300 m³

• Geosiatka zbrojąca • Typ: geosiatka dwuosiowa, wytrzymałość ≥ 120 kN/m (wzdłuż/wszerz) • Zużycie: 1 020 m² (rolki 4 × 25 m lub 5 × 20 m)

• Kruszywo podbudowy wyrównawczej (base course) • Frakcja: 0–8 mm, CBR ≥ 80 % • Grubość warstwy: 15 cm • Zużycie: 150 m³

• Piasek płukany na podsypkę • Frakcja: 0–2 mm • Grubość warstwy: 4 cm • Zużycie: 40 m³

• Obrzeża betonowe • Typ: krawężnik drogowy 15 × 25 × 100 cm, beton C35/45 • Długość: 140 mb (perymetr ok. 125 m + zapas 10 %)

• Kostka brukowa betonowa • Klasa nośności: ≥ 50 MPa, mrozoodporna (F150), grubość 80 mm • Wzór: mijanka prostokątna lub karo • Zużycie: 60 szt./m² → 60 000 szt.

• Piasek do spoinowania • Frakcja: 0,1–0,5 mm • Zużycie: 5 kg/m² → 5 000 kg

• Betonowa zaprawa pod obrzeża • Mieszanka cementowo-piaskowa C32/42 • Zużycie: 0,02 m³/m³ obrzeża → 3 m³

• Podsypka cementowa (fuga mineralna do bruku) opcjonalnie • Polimer-cement, przepuszczalna • Zużycie: 0,5 kg/m² → 500 kg

• Geotkanina filtracyjna (opcjonalnie przy braku drenażu) • Masa: 300 g/m², przepływ ≥ 70 l/m²·s • Zużycie: 1 020 m²

• Podkład bitumiczny (jeśli styk z asfaltem) • Typ: emulsja asfaltowa C60 B3 ZM, dozowanie 0,2 kg/m² • Zużycie: 200 kg

• Podkład wyrównujący (regulacyjny) • Beton chudy C15/20, grubość 5 cm • Zużycie: 50 m³

• Płyty betonowe (do celów budowy) • Beton płukany, grubość 60 mm • Zużycie: wg potrzeb serwisowych

• Chemoodporna powłoka ochronna (opcjonalnie) • MAXURETHANE® 2C-W, zużycie 0,3 kg/m² • Zużycie: 300 kg

• Impregnat do kostki brukowej - 200 litrów.

Uwaga: Ilości mogą się różnić w zależności od dokładnych wymiarów placu, kształtu i lokalnych tolerancji. Przy zamówieniach > 100 m³ kruszywa czy betonu warto dodać 5–10 % zapasu.

Podbudowa pod kostkę jest jednym z ważnych etapów przy budowie nawierzchni z kostki brukowej. Podbudowa pełni kilka istotnych funkcji, które mają wpływ na trwałość i stabilność całej nawierzchni. Odpowiednio wykonana podbudowa zapewnia trwałość i stabilność nawierzchni.

Budowa drogi dojazdowej do budynku - normy prawne i wykonanie umocnienia gruntowej drogi dojazdowej.

Utwardzenie placu manewrowego i parkingu dla samochodów ciężarowych to inwestycja wymagająca starannego planowania, doboru odpowiedniej technologii i materiałów, a także dopełnienia niezbędnych formalności prawnych. Poniżej przedstawiamy kluczowe aspekty, które należy wziąć pod uwagę, realizując tego typu przedsięwzięcie w Polsce.
