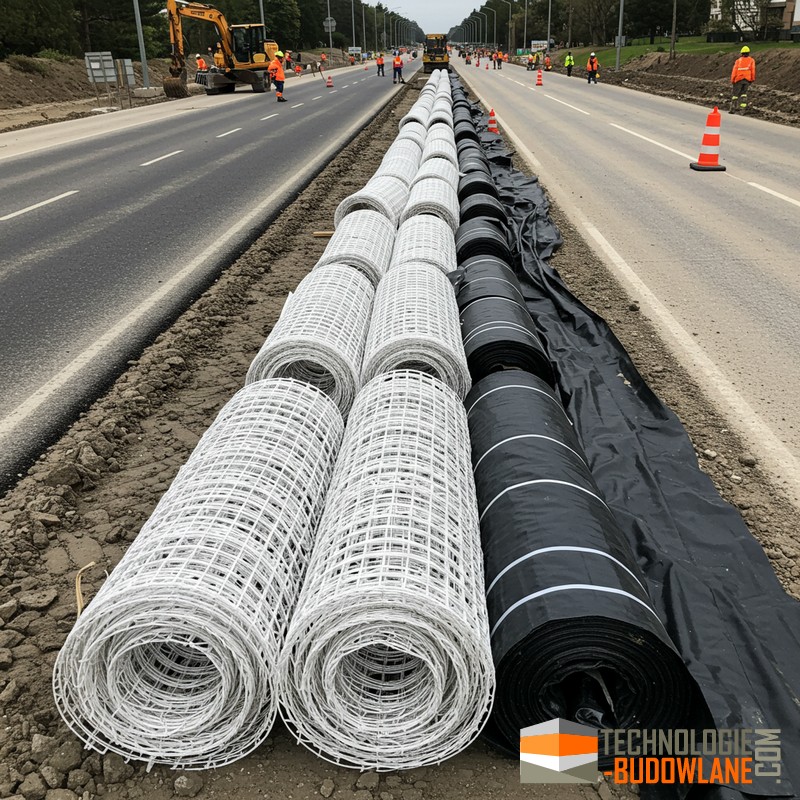

Siatka wzmacniająca do asfaltu

Siatka wzmacniająca do asfaltu to specjalistyczny materiał geosyntetyczny, który stosuje się jako element zbrojenia nawierzchni asfaltowych. Wykonana jest zazwyczaj z włókien o wysokiej wytrzymałości – mogą to być włókna szklane, węglowe lub syntetyczne – i ma na celu poprawę właściwości mechanicznych asfaltu.

Działanie siatki wzmacniającej do asfaltu

Dzięki swojej strukturze siatka wzmacniająca:

• Rozkłada obciążenia — pomaga równomiernie przenosić naprężenia oraz zmiany wynikające ze skurczu i rozszerzania się asfaltu.

• Zapobiega pojawianiu się pęknięć — minimalizuje propagację mikropęknięć, które mogłyby się rozwijać pod wpływem warunków atmosferycznych i intensywnego ruchu pojazdów.

• Zwiększa nośność nawierzchni — poprawia integralność konstrukcji drogi, co przekłada się na dłuższą żywotność i mniejsze koszty remontów.

• Umożliwia lepsze łączenie warstw — siatka stosowana jest między warstwami asfaltowymi lub jako element wzmacniający, co wpływa na lepszą przyczepność poszczególnych warstw.

Siatki te znajdują zastosowanie zarówno przy budowie nowych nawierzchni, jak i w renowacjach istniejących dróg, parkingów, chodników czy innych powierzchni bitumicznych. Dzięki swojej elastyczności i odporności, stanowią efektywne narzędzie w systemach modernizacji dróg, przyczyniając się do poprawy bezpieczeństwa i komfortu użytkowania.

Właściwości użytkowe siatek do asfaltu

kluczowe parametry techniczne siatki wzmacniającej do asfaltu, wraz z ich określeniem oraz typowymi wartościami, które można spotkać w specyfikacjach:

1. Wytrzymałość na rozciąganie

• Określenie: Mierzy maksymalne naprężenie, jakie siatka jest w stanie wytrzymać przed zerwaniem. Wynik podawany jest zwykle w kiloniutonach na metr (kN/m) i może być rozpatrywany osobno w kierunku wzdłużnym (warp) oraz poprzecznym (weft).

• Typowe wartości:

  • Siatki polipropylenowe: około 100–150 kN/m

  • Siatki szklane: od 100 do 300 kN/m

    • Siatka szklana o wytrzymałości 100/100 kN/m

2. Wydłużenie przy zerwaniu

• Określenie: Wyraża, o ile procent materiał wydłuża się przed zerwaniem, co stanowi miarę elastyczności siatki.

• Typowe wartości: Zazwyczaj wynoszą od 6% do 15% (wartość zależy głównie od rodzaju włókien użytych w produkcji).

3. Nominalna wielkość oczek

• Określenie: Jest to rozmiar otworów utworzonych przez splot włókien, który wpływa zarówno na przepuszczalność kruszywa, jak i na zdolność integracji materiału wzmacniającego z nawierzchnią.



• Typowe wartości:

  • Popularne rozmiary: 20×20 mm, 25×25 mm, 40×40 mm, 50×50 mm

4. Gramatura lub masa powierzchniowa

• Określenie: Ilość materiału w gramach przypadająca na metr kwadratowy (g/m²). Wpływa na ogólną wytrzymałość siatki.

• Typowe wartości: Mogą się wahać zazwyczaj od 400 do 1500 g/m² – wartość ta zależy od konstrukcji siatki oraz przeznaczenia.

5. Grubość pojedynczych włókien

• Określenie: Parametr określający średnicę włókien, które tworzą siatkę. Ma wpływ na wytrzymałość i elastyczność materiału.

• Typowe wartości: Zwykle mieszczą się w przedziale od 0,05 mm do 0,3 mm, zależnie od użytego surowca.

6. Rodzaj włókien

• Określenie: Informuje o materiale, z którego wykonane są włókna siatki, co wpływa na jej odporność chemiczną, wytrzymałość i elastyczność.

• Typowe rodzaje:

  • Polipropylen

  • Poliester

  • Włókna szklane

  • Włókna węglowe

  • Materiały kompozytowe (łączące różne włókna)

7. Rodzaj splotu (konfiguracja siatki)

• Określenie: Dotyczy sposobu ułożenia i połączenia włókien (np. regularny splot, siatka drapowana, multiwarstwowa). Parametr ten wpływa na wytrzymałość mechaniczną i sposób rozkładania naprężeń.

• Typowe rozwiązania:

  • Jednorodny splot standardowy

  • Dwuwarstwowy splot zorientowany w dwóch osiach

  • Kompozytowe rozwiązania łączące różne typy włókien

Te parametry pozwalają inżynierom precyzyjnie dobrać siatkę wzmacniającą do konkretnej nawierzchni asfaltowej – uwzględniając oczekiwane obciążenia, warunki eksploatacyjne oraz specyfikę projektu. W praktyce wartości mogą się różnić w zależności od producenta i zastosowanej technologii, dlatego zawsze warto odnieść się do aktualnych dokumentów technicznych danego produktu.

Rodzaje siatek wzmacniających do asfaltu

Siatki wzmacniające stosowane w budownictwie drogowym są kluczowym elementem poprawy wytrzymałości i trwałości nawierzchni asfaltowych. Ich głównym zadaniem jest rozłożenie naprężeń oraz zwiększenie spójności między warstwami asfaltowymi, co przekłada się na odporność konstrukcji na pęknięcia i odkształcenia. W zależności od materiału, z którego są wykonane, oraz ich struktury, można wyróżnić kilka typów siatek wzmacniających do asfaltu:

• Siatki ze włókien szklanych, np. Siatka do nawierzchni bitumicznych GLASSTAR

  • Charakterystyka: Wykonane z włókien szklanych, cechują się wysoką wytrzymałością na rozciąganie, odpornością chemiczną i stabilnością wymiarową.

    • Siatka drogowa z włókna szklanego

  • Zastosowanie: Doskonale sprawdzają się w sytuacjach, gdzie wymagana jest wysoka wytrzymałość mechaniczna i odporność na warunki atmosferyczne, np. przy wzmacnianiu dużych nawierzchni drogowych i autostrad.

    • Siatka z włókna szklanego pod nawierzchnię asfaltową

• Siatki z włókien polipropylenowych

  • Charakterystyka: Lżejsze, elastyczne i odporne na działanie promieni UV, charakteryzują się dobrą przyczepnością, choć ich wytrzymałość na rozciąganie jest zwykle niższa niż w przypadku siatek szklanych.

  • Zastosowanie: Stosuje się je głównie tam, gdzie wymagana jest lekkość oraz elastyczność, np. w drogach lokalnych, chodnikach lub projektach o umiarkowanym obciążeniu.

• Siatki z włókien węglowych

  • Charakterystyka: Charakteryzują się bardzo wysoką wytrzymałością przy niskiej masie, co czyni je idealnymi w wymagających warunkach – choć są droższe.

    • Siatki zbrojeniowe z włókien szklanych i węglowych

  • Zastosowanie: Stosowane w specjalistycznych projektach drogowych i infrastrukturalnych, gdzie kluczowa jest maksymalna odporność na naprężenia, np. w wiaduktach czy przy dużych mostach.

• Siatki stalowe (kompozytowe)

  • Charakterystyka: Wykonane z drutu stalowego (często modyfikowanego powłokami antykorozyjnymi) w formie siatek o strukturze 3D, które umożliwiają lepsze klinowanie kruszywa i wiązanie warstw asfaltowych.

    • Siatka z kordu stalowego

  • Zastosowanie: Są powszechnie stosowane w projektach drogowych wymagających wyjątkowej wytrzymałości na rozciąganie oraz odporności na dynamiczne obciążenia, szczególnie przy remontach nawierzchni asfaltowych.

• Siatki kompozytowe

  • Charakterystyka: Łączą właściwości różnych rodzajów włókien (np. szklanych i polipropylenowych) w celu uzyskania optymalnej kombinacji wytrzymałości, elastyczności i odporności chemicznej.

    • Geosiatka drogowa

  • Zastosowanie: Idealne tam, gdzie potrzebne jest wszechstronne wzmocnienie nawierzchni o zróżnicowanych wymaganiach eksploatacyjnych.

• Siatki teksturowane

  • Charakterystyka: Posiadają zmodyfikowaną powierzchnię (teksturę) umożliwiającą lepsze przyczepienie materiału wzmacniającego do asfaltu.

  • Zastosowanie: Znajdują zastosowanie w systemach wzmacniających, gdzie dodatkowy efekt klinowania kruszywa w oczkach siatki poprawia wiązanie warstw asfaltowych.

Dobór odpowiedniego rodzaju siatki zależy od specyfiki projektu, obciążeń, warunków eksploatacyjnych oraz budżetu. Inżynierowie drogowi i specjaliści od nawierzchni analizują te czynniki, aby dobrać materiał optymalnie zwiększający trwałość i bezpieczeństwo infrastruktury drogowej.

Geosiatki to materiał geosyntetyczny o strukturze siatkowej, wykorzystywany w budownictwie lądowym do wzmacniania gruntów, nasypów, nawierzchni drogowych i stabilizacji skarp. Ich siatkowa struktura pozwala na równomierne rozkładanie obciążeń, poprawę drenażu oraz separację warstw gruntowych.

Geosiatki stosowane są także w inżynierii geotechnicznej do wzmocnienia gruntów, zapobiegania erozji, czy też w budowie dróg i innych konstrukcji. Geosiatki to specjalne rodzaje siatek lub tkanin wykonanych z różnych materiałów, takich jak polipropylen, poliester czy włókna szklane. Są szeroko używane w inżynierii geotechnicznej i budownictwie do różnych celów.

W celu ochrony nawierzchni drogowej przed spękaniami odbitymi stosuje się geosiatki drogowe w postaci siatki wzmacniającej z włókien szklanych powlekanych powłoką bitumiczną (bez włókniny) o wytrzymałości na rozciąganie w obu kierunkach odpowiednio: dla dróg o kategorii ruchu KR1 do KR4 ≥ 70 kN/m (droga powiatowa), oraz dla dróg o kategorii ruchu KR5 do KR6 ≥ 100 kN/m (droga krajowa). W obu przypadkach wydłużenie przy zerwaniu powinno wynosić ≤ 3%.
