Posadzka przemysłowa pod urządzenia pod nadzorem UDT i TDT

Posadzka przemysłowa to konstrukcja betonowa zaprojektowana do przenoszenia znacznych obciążeń statycznych i dynamicznych w halach produkcyjnych, magazynach i warsztatach. Gdy na posadzce mają być instalowane urządzenia podlegające dozorowi technicznemu UDT (podnośniki, dźwigi, suwnice, zbiorniki), posadzka musi spełniać rygorystyczne wymagania techniczne potwierdzone odpowiednimi badaniami.

Posadzka przemysłowa pod urządzenia pod nadzorem UDT

Gdy na posadzce przemysłowej mają być instalowane urządzenia podlegające dozorowi technicznemu UDT (podnośniki, dźwigi, suwnice, zbiorniki), posadzka musi spełniać rygorystyczne wymagania techniczne potwierdzone odpowiednimi badaniami.

Minimalne parametry betonu

• Klasa betonu: C20/25 (minimum UDT), zalecane C25/30 lub C30/37 dla przemysłu.

  • Potwierdzenie klasy betonu dla UDT i TDT

• Wytrzymałość na ściskanie: ≥ 25 MPa (dla C20/25) lub ≥ 30 MPa (dla C25/30).

  • Badanie wytrzymałości betonu

• Typ betonu: Nisko-skurczowy (minimalizuje pęknięcia, zapewnia stabilność).

• Cement: CEM I, CEM II/A-S, CEM III/A (bez popiołów lotnych).

• Klasa ekspozycji: XC2-XC4 (wilgoć, zmienne warunki).

• Czas dojrzewania: Minimum 28 dni przed badaniem UDT.

Grubość posadzki

Grubość zależy od typu urządzenia UDT:

• Podnośniki warsztatowe, dźwigi i suwnice: 200-300 mm.

• Hale magazynowe lekkie: 100-150 mm.

• Hale z wózkami widłowymi (do 5 ton): 180-250 mm.

• Magazyny wysokiego składowania: 250-300 mm.

• Place manewrowe: 300-500 mm.

Zbrojenie posadzki

Stosuje się fibrobeton (z włóknami stalowymi lub polipropylenowymi) lub siatki zbrojeniowe.

• Włókna stalowe: 20-40 kg/m ³, długość 30-60 mm, średnica 0,5-1,0 mm, wytrzymałość na zginanie ≥ 4,0 MPa.

• Włókna polipropylenowe: 0,9-1,8 kg/m ³, ograniczają skurcz i pęknięcia plastyczne.

• Siatki zbrojeniowe: Pręty Ø8-12 mm, oczko 150×150 mm, przy dużych obciążeniach punktowych.

• Zalety fibrobetonu: Zwiększa wytrzymałość, odporność na zmęczenie i uderzenia, ogranicza pęknięcia, skraca czas wykonania.

Parametry powierzchni posadzki

• Równość powierzchni: ≤ 2 mm na 1 m (wymaganie UDT).

• Płaskość lokalna (FL): ≤ 3 mm na 2 m (magazyny standardowe) lub ≤ 2 mm na 2 m (magazyny wysokiego składowania).

• Odporność na ścieranie: min. 7-8 skala Mohsa.

• Wytrzymałość na ściskanie: > 500 kg/cm ² (strefy ogólne) lub > 800 kg/cm ² (szyny regałów).

• Magazyny wysokiego składowania: Regały > 7,2 m, obciążenie punktowe 240 kN, ciśnienie 4,6 MPa, wymagana posadzka bezspoinowa.

Konstrukcja posadzki i typy

Warstwy posadzki na gruncie (od dołu): grunt rodzimy, podbudowa (15-30 cm), chudy beton (100 mm), izolacja przeciwwilgociowa (folia PE 0,2-0,3 mm), płyta betonowa (150-500 mm), warstwa wierzchnia (opcjonalnie).

Typy posadzek:

• Pływająca (samonośna): Oddzielona folią PE, przenosi obciążenia własną grubością, min. 125 mm.

• Związana z podłożem: Bez warstwy oddzielającej, współpracuje z podłożem (stropem).

Badania i kontrola jakości UDT

Wymagane badania:

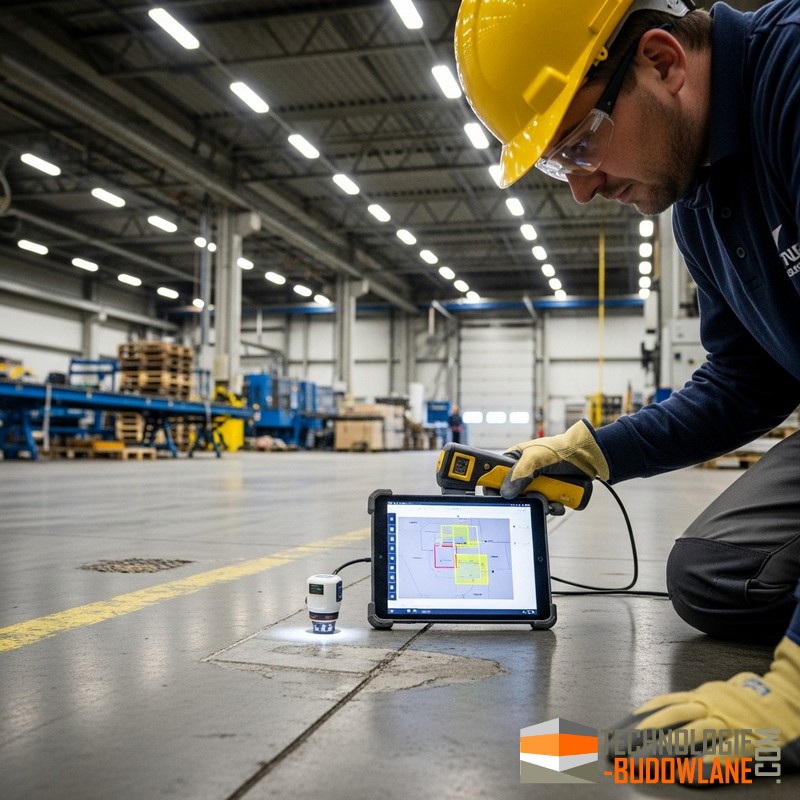

1. Badanie sklerometryczne: Ocena twardości i wytrzymałości betonu na ściskanie.

2. Badanie ultradźwiękowe betonu: Ocena jednorodności, wykrywanie pustek i rys.

3. Pomiar wilgotności: ≤ 4% przed montażem urządzeń i powłok.

4. Kontrola grubości posadzki: Minimum 3 pomiary na 100 m², zgodność z projektem (±10%).

5. Kontrola równości powierzchni: Tolerancja ≤ 2 mm/m dla urządzeń UDT.

• Protokół potwierdzenia klasy betonu: Kluczowy dokument wystawiony przez uprawnioną firmę.

Wykończenie powierzchni

• Technologia DST (Dry Shake Topping): Posypka mineralna do zacierania betonu (kwarcowa, korundowa, karborundowa) wcierana w świeży beton. Zwiększa odporność na ścieranie o 300-400%, zmniejsza nasiąkliwość, eliminuje pylenie.

• Impregnacja powierzchniowa (opcjonalnie): Powłoki żywiczne (epoksydowe, poliuretanowe, akrylowe) dla szczelności, odporności chemicznej, estetyki.

Dylatacje i szczeliny

• Konstrukcyjne: Co 30-40 m, szerokość 20-30 mm, oddzielają segmenty konstrukcji.

• Technologiczne: Co 6-8 m, szerokość 10-15 mm, segmentują płytę.

• Skurczowe (nacinane): Na 1/3 grubości płyty, co 4-6 m, kontrolują pęknięcia.

Posadzki bezspoinowe

W magazynach wysokiego składowania (regały > 7,2 m) wymagana jest minimalna liczba spoin (co 40-60 m), beton nisko-skurczowy z włóknami stalowymi i ścisła kontrola dojrzewania.

Dokumentacja wymagana przez UDT

• Projekt konstrukcyjny posadzki: Obliczenia, rysunki, specyfikacje.

• Protokół badań betonu: Potwierdzający klasę betonu.

• Dokumentacja producenta urządzenia: Deklaracja CE, instrukcja, wymagania dla posadzki.

• Szkice lokalizacyjne: Rozmieszczenie urządzeń i obciążeń.

• Protokół odbioru posadzki: Potwierdzenie zgodności z projektem.

Najczęstsze błędy i konsekwencje

• Zbyt niska klasa betonu: Odmowa odbioru przez UDT, konieczność wzmocnienia.

• Niedostateczna grubość: Posadzka nie wytrzyma obciążeń, pęknięcia, niebezpieczeństwo.

• Badanie betonu przed 28 dniem: Nierzetelne wyniki, powtórzenie badań.

• Brak izolacji przeciwwilgociowej: Korozja zbrojenia, degradacja betonu.

• Niewłaściwe dylatacje: Niekontrolowane pęknięcia, nierówności.

• Brak protokołu badań: UDT odmówi eksploatacji, kary finansowe.

Konsekwencje prawne: Zakaz eksploatacji, kary, odpowiedzialność za wypadki.

Przy zgłoszeniu urządzeń technicznych do Urzędu Dozoru Technicznego (UDT) lub Transportowego Dozoru Technicznego (TDT) konieczne jest wykonanie badania wytrzymałości betonu fundamentów i posadzek, na których będą one posadowione. Wymóg ten wynika z konieczności zapewnienia bezpiecznej eksploatacji urządzeń podlegających dozorowi technicznemu.

Podnośniki warsztatowe (dźwigniki o ruchu prostoliniowym stacjonarne) oraz dźwigi stacjonarne to urządzenia techniczne podlegające pełnemu dozorowi technicznemu UDT. Oznacza to obowiązek rejestracji, badania odbiorczego i okresowych kontroli przez Urząd Dozoru Technicznego przed dopuszczeniem do eksploatacji.

Brak UDT dźwigu osobowego i windy towarowej powoduje dotkliwe konsekwencje prawne i kary finansowe. Brak wpisu do rejestru Urzędu Dozoru Technicznego (UDT) dla dźwigu osobowego lub windy towarowej skutkuje poważnymi konsekwencjami: zakazem użytkowania urządzenia, karami administracyjnymi i finansowymi, odpowiedzialnością cywilną za szkody oraz możliwością pociągnięcia do odpowiedzialności karnej przy wypadku lub rażącym zaniedbaniu.

Posadzki przemysłowe na duże obciążenia (heavy-duty industrial flooring) są kluczowym elementem w obiektach takich jak hale magazynowe, produkcyjne, centra logistyczne czy magazyny wysokiego składowania. Muszą one wytrzymać znaczne obciążenia statyczne (np. od regałów, składowanych towarów) i obciążenia dynamiczne (np. ruch ciężkich wózków widłowych, maszyn, pod montaż regałów wysokiego składowania) oraz być odporne na ścieranie i uszkodzenia mechaniczne.
