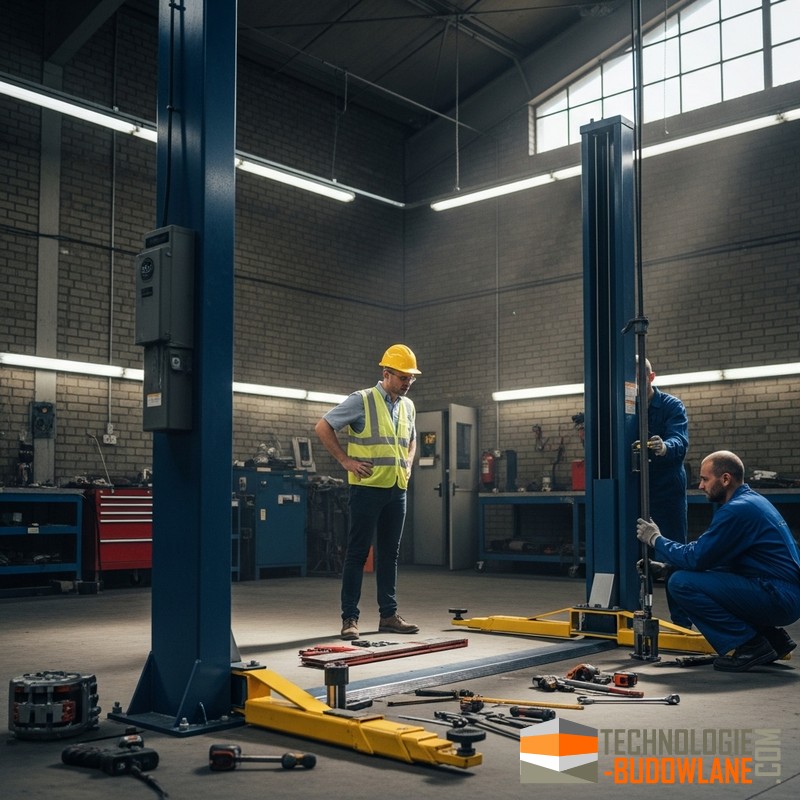

Montaż podnośników warsztatowych i dźwigów stacjonarnych

Podnośniki warsztatowe (dźwigniki o ruchu prostoliniowym stacjonarne) oraz dźwigi stacjonarne to urządzenia techniczne podlegające pełnemu dozorowi technicznemu UDT. Oznacza to obowiązek rejestracji, badania odbiorczego i okresowych kontroli przez Urząd Dozoru Technicznego przed dopuszczeniem do eksploatacji.

Które urządzenia podlegają dozorowi UDT?

Montaż i eksplatacja podnośników warsztatowych i dźwigów stacjonarnych podlegające nadzorowi UDT:

Podnośniki warsztatowe wymagające rejestracji w UDT

• Wszystkie podnośniki dwukolumnowe, czterosłupowe, nożycowe stacjonarne​
• Podnośniki z napędem elektrycznym, hydraulicznym lub pneumatycznym​
• Podnośniki służące do podnoszenia całych pojazdów

Urządzenia NIEWYMAGA JĄCE dozoru (dozór uproszczony)

• Podnośniki ręczne (typu żaba, lewarki, kobyłki)​
• Podnośniki pneumatyczne bałwankowe​
• Podnośniki słupkowe butelkowe​
• Żurawie warsztatowe ręczne

Procedura montażu i rejestracji — 9 kluczowych etapów

Etap 1 Przygotowanie dokumentacji producenta

• Zgromadzić dokumenty dostarczone przez producenta/dostawcę: Deklaracja zgodności CE/UE, instrukcja eksploatacji w języku polskim (oryginał lub kopia poświadczona), karta gwarancyjna.

• Dołączyć techniczne rysunki i schematy: schemat instalacji hydraulicznej lub pneumatycznej jeżeli występują, wykaz części zamiennych z rysunkami.

• Potwierdzić wymagania serwisowe: określenie częstotliwości i zakresu przeglądów technicznych.



Etap 2 Przygotowanie posadzki i fundamentu

• Spełnić minimalne parametry betonu: klasa C20/25, wytrzymałość na ściskanie ≥ 25 MPa, grubość posadzki min. 150 mm dla podnośników; 200–300 mm dla cięższych dźwigów.

  • Potwierdzenie klasy betonu dla UDT i TDT

• Zapewnić warunki wykonania: dojrzewanie betonu min. 28 dni, równość powierzchni ≤ 2 mm/m, wilgotność ≤ 4% (metoda karbidowa).

• Wykonać badania betonu: sklerometria lub badanie ultradźwiękowe; protokół sporządzić przez firmę z uprawnieniami — dokument kluczowy dla UDT/TDT.

Badanie młotkiem schmidta metodą sklerometryczną wykonujemy na terenie całej Polski - infolinia +48 814 608 814.

Etap 3 Montaż urządzenia

• Montaż wykonać wyłącznie konserwator z uprawnieniami UDT.

• Sporządzić i podpisać protokół montażu z numerem uprawnień konserwatora.

• Przeprowadzić i udokumentować próby funkcjonalne oraz potwierdzić zgodność montażu z instrukcją producenta.

Etap 4 Dokumentacja montażu i rysunki

• Dołączyć dokumentację lokalizacyjną i wykonawczą: szkic sytuacyjny, wymiary pomieszczenia, odległości od ścian, lokalizacja w hali, rzut poziomy i rzut pionowy, rysunek zestawieniowy.

Etap 5 Dokumentacja elektryczna i pneumatyczna

• Dokumentację sporządza elektryk z uprawnieniami SEP: schemat zasilania, opis zabezpieczeń, typ przewodów.

• Dołączyć protokoły pomiarów: rezystancja izolacji, skuteczność ochrony przeciwporażeniowej.

• W przypadku napędów pneumatycznych lub hydraulicznych dołączyć odpowiednie schematy i protokoły pomiarowe.

Etap 6 Dokumentacja budowlana

• Dołączyć potwierdzenie parametrów podłoża: protokoły potwierdzające klasę betonu, pomiar równości posadzki (≤ 2 mm/m), pomiar wilgotności (≤ 4%).

• Dołączyć dokumentację projektową fundamentu oraz ewentualne protokoły napraw lub wzmocnień potwierdzających wytrzymałość posadzki betonowej

Etap 7 Zgłoszenie do UDT

• Wypełnić wniosek o badanie techniczne i złożyć komplet dokumentów w dwóch egzemplarzach: w formie papierowej do oddziału UDT lub elektronicznie przez portal eUDT (formaty PDF, ZIP, JPG, limit pliku zgodny z portalem).

• UDT weryfikuje kompletność dokumentacji; w przypadku braków wezwie do uzupełnienia.

• Po pozytywnej weryfikacji uzgodnić termin badania z inspektorem; termin umówienia zwykle do miesiąca od złożenia kompletnej dokumentacji.

Etap 8 Badanie odbiorcze przez inspektora UDT

• Urządzenie musi być w pełni zmontowane, sprawne i przygotowane do prób.

• Eksploatujący zapewnia bezpieczne warunki badań, obciążenia testowe i obecność konserwatora z uprawnieniami.

• Zakres badania: weryfikacja dokumentacji, ocena stanu technicznego, kontrola oznakowań, próby obciążeniowe i testy mechanizmów bezpieczeństwa.

• Inspektor sporządza protokół dozoru technicznego; protokół podpisuje eksploatujący.

Etap 9 Rozpoczęcie eksploatacji i nadzór

• Po pozytywnym badaniu UDT wydaje decyzję zezwalającą na eksploatację; zezwolenie ważne zgodnie z przepisami zwykle 12 miesięcy do pierwszego okresowego badania.

• UDT zakłada księgę rewizyjną urządzenia; eksploatujący prowadzi dziennik konserwacji prowadzony przez konserwatora z uprawnieniami (wpisy okresowe, sugerowany rytm co 30 dni przy intensywnej eksploatacji).

• Zapewnić harmonogram badań okresowych i doraźnych po naprawach, modernizacjach, przeniesieniach lub awariach.

Szybka lista kontrolna przed zgłoszeniem

• Dokumenty producenta kompletne i w języku polskim

• Protokoły potwierdzające klasę betonu i parametry posadzki

• Montaż wykonany przez konserwatora z uprawnieniami UDT z protokołem montażu

• Pełna dokumentacja elektryczna i pomiarowa SEP

• Komplet dokumentów złożony do UDT w dwóch egzemplarzach lub przez eUDT

Pamiętaj: brak kompletnej dokumentacji lub montażu przez osoby bez uprawnień skutkuje odmową odbioru i wstrzymaniem eksploatacji.

Przy zgłoszeniu urządzeń technicznych do Urzędu Dozoru Technicznego (UDT) lub Transportowego Dozoru Technicznego (TDT) konieczne jest wykonanie badania wytrzymałości betonu fundamentów i posadzek, na których będą one posadowione. Wymóg ten wynika z konieczności zapewnienia bezpiecznej eksploatacji urządzeń podlegających dozorowi technicznemu.

Urząd Dozoru Technicznego (UDT) przeprowadza kontrole dźwigów, podnośników i innych urządzeń transportu bliskiego (UTB), aby zapewnić ich bezpieczną eksploatację, weryfikując stan techniczny, zgodność z przepisami i instrukcjami, czytelność oznakowań, stan wyposażenia i elementów zabezpieczających, oraz wykonanie wymaganych przeglądów i pomiarów. Kontrole te są kluczowe dla zapobiegania zagrożeniom dla ludzi, mienia i środowiska związanym z wyzwoleniem energii potencjalnej lub kinetycznej przy przemieszczaniu ładunków lub osób.

Posadowienie konstrukcji stalowych na fundamentach betonowych wymaga spełnienia rygorystycznych wymagań technicznych, szczególnie gdy konstrukcje podlegają dozorowi UDT (Urząd Dozoru Technicznego) lub TDT (Transportowy Dozór Techniczny). Fundamenty pod konstrukcje stalowe stanowią odrębną budowlę zgodnie z przepisami prawa budowlanego, nawet jeśli znajdują się wewnątrz budynku.

Fundamenty pod konstrukcje stalowe muszą być projektowane i wykonywane jako odrębne budowle, z zachowaniem wymogów betonowych, zbrojeniowych, dylatacyjnych, izolacyjnych oraz z kompletną dokumentacją i potwierdzonymi badaniami, niezbędnymi przy odbiorze przez organy dozoru technicznego.
