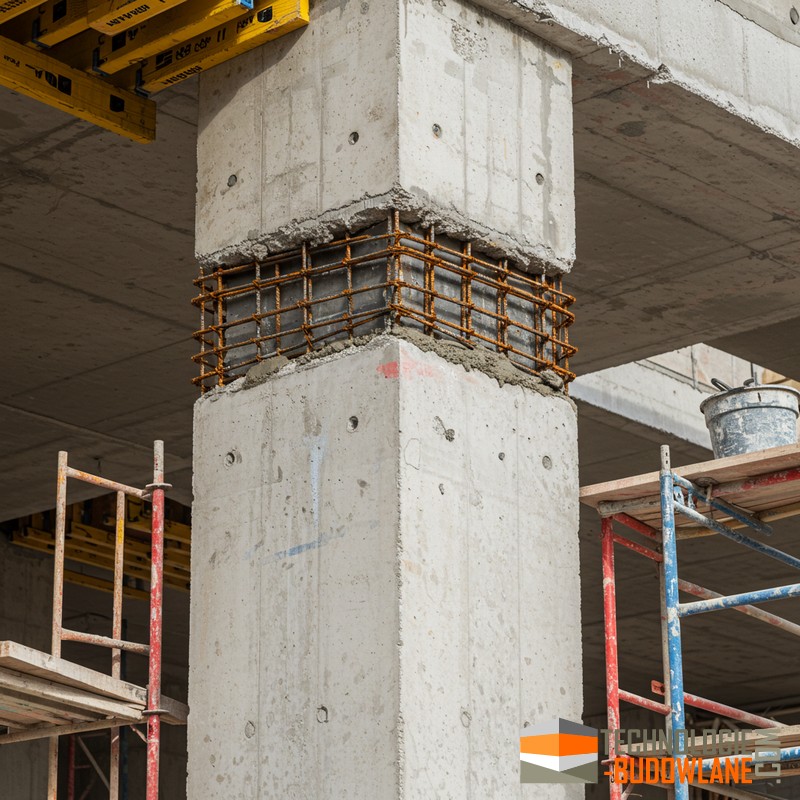

Naprawa słupów żelbetowych

Naprawa słupów żelbetowych może być skomplikowanym procesem, który wymaga wiedzy technicznej i doświadczenia.

Diagnostyka, przygotowanie, zabezpieczenie zbrojenia, odbudowa przekroju, wykończenie i kontrola jakości w standardowych warunkach roboczych i dostęp do typowych materiałów naprawczych (zaprawy PCC, żywice iniekcyjne, powłoki ochronne, np. powłoka polimocznikowa).

Diagnostyka i ocena zakresu uszkodzeń

• Wykonać przegląd wizualny i dokumentację fotograficzną; zaznaczyć obszary spękań, rozkruszeń, odsłoniętego zbrojenia oraz przebarwień wskazujących na korozję.

• Określić głębokość uszkodzeń i rodzaj przyczyny (korozja zbrojenia, błędy wykonawcze, przeciążenie, agresja chemiczna, działania mechaniczne).

• W razie potrzeby wykonać pomiary grubości otuliny, badania zawartości chlorków, pH betonu i testy przyczepności powierzchniowej; zupełne badania wyłączyć w protokole naprawczym, jeśli wymagane przez projekt.

• Określenie wytrzymałości betonu

Przygotowanie miejsca pracy i zabezpieczenie

• Wyznaczyć strefy robocze, zabezpieczyć teren, odizolować elementy konstrukcyjne sąsiednie.

• Usunąć luźne fragmenty betonu przy użyciu młotów udarowych, szlifierek kątowych lub frezarek; rozkuć do zdrowego, przyległego betonu o prostej geometrii (krawędzie nie „klawiszować”).

• Oczyścić powierzchnię mechanicznie i odpylić sprężonym powietrzem; usunąć zanieczyszczenia olejowe preparatem odtłuszczającym.

Ochrona i naprawa zbrojenia

• Oczyścić odsłonięte pręty z korozji mechanicznie (szczotkowanie druciane, piaskowanie lub strumieniowo‑ścierne) do jasnego metalu.

• W przypadku znacznej korozji: ocenić utratę przekroju prętów i w razie potrzeby wymienić lub uzupełnić zbrojenie (sposób i ilość zgodnie z projektem naprawczym).

• Zastosować środek pasywujący lub warstwę antykorozyjną na zbrojeniu zgodnie z wytycznymi producenta.

• Na oczyszczone i zabezpieczone pręty nałożyć cienką warstwę sczepną (np. epoksydową) przed aplikacją zaprawy naprawczej, jeśli karta techniczna materiału tego wymaga.

Odbudowa przekroju i uzupełnienie betonu

• Dobór materiału: zastosować niskoskurczową zaprawę PCC o szybkim wiązaniu (np. zaprawy typu MAXMORTER F / MAXRITE 500) lub system zapraw naprawczych zgodny z PN‑EN 1504.

• Przy warstwach cienkich (5–30 mm) stosować zaprawy jednoskładnikowe; przy większych grubościach wykonywać warstwy kontrolowane lub zastosować beton naprawczy projektowany.

• Usuwanie uszkodzonej warstwy betonu.

• Aplikacja: nanosić zaprawę na matowo‑wilgotne podłoże; zastosować warstwę sczepną z tej samej zaprawy lub z produktu zalecanego przez producenta; wypełniać i zagęszczać warstwami, unikać pęcherzy powietrza. Reprofilacja poprzez nanoszenie nowej warstwy przy użyciu zaprawy szybkowiążącej naprawcza do betonu i żelbetu.

• W miejscach newralgicznych stosować zbrojenie pomocnicze (siatki, pręty) lub wkładki łączące zgodnie z projektem.

• Kontrolować grubość warstw i czas narastania wytrzymałości zgodnie z kartą techniczną.

Iniekcje i łączenia rys

• Gdy pęknięcia wymagają przywrócenia nośności lub eliminacji przenikania wody, wykonać iniekcję żywic epoksydowych (MAXEPOX W) dla sztywnych połączeń lub poliuretanowych (MAXEPOX INJECT) dla elastycznego uszczelnienia i działania przy wilgoci.

• Przy iniekcji przygotować system wtryskowy, rozmieszczając dysze w odstępach zapewniających całkowite wypełnienie rysy; zagruntować krawędzie jeśli zalecane.

• Po iniekcji usunąć nadmiar i przyciąć punkty iniekcyjne.

Wykończenie powierzchni i ochrona

• Po uzyskaniu wymaganej wytrzymałości warstw wykonać obróbkę powierzchni: wyrównać, zeszlifować i zedrzeć luźne nierówności; w razie potrzeby nałożyć warstwę wyrównawczą (samopoziomującą) przed powłoką.

• Zastosować powłokę ochronną lub impregnat: powłoki epoksydowe lub poliuretanowe (MAXEPOX FLOOR, MAXURETHANE 2C) tam, gdzie wymagana jest ochrona chemiczna i mechaniczna; impregnacja utwardzająca (MAXCLEAR HARDENER) tam, gdzie wystarczy zabezpieczenie przeciwpyłowe.

• Jeżeli słup pracuje w agresywnym środowisku (chlor, CO2, wilgoć, sole), rozważyć powłoki barierowe i systemy renowacyjne zgodne z projektem ochrony antykorozyjnej.

Kontrola jakości i dokumentacja

• Wykonać kontrolę wymiarów i jakości naprawy: przyczepność zaprawy, ciągłość iniekcji, szczelność powłok, brak odspojenia.

• Zarejestrować serie materiałów, temperaturę i wilgotność wykonania, czas utwardzania oraz daty odbiorów.

• Opracować kartę naprawczą zawierającą zalecenia konserwacji i okresowe inspekcje (np. ocena co 12 miesięcy, częściej w trudnych warunkach).

Uwagi wykonawcze i bezpieczeństwo

• Materiały stosować zgodnie z kartami technicznymi producenta i normami (PN‑EN 1504 i innymi obowiązującymi przepisami).

• Przeprowadzić próbne łaty lub wzorcowe naprawy w celu weryfikacji przyczepności, czasu otwartego i kompatybilności.

• Zabezpieczyć robotników: stosować środki ochrony osobistej przy pracy z żywicami i proszkami (rękawice, okulary, maski przeciwpyłowe).

• W razie poważnych uszkodzeń strukturalnych wykonać ekspertyzę konstrukcyjną i projekt naprawczy przez uprawnionego projektanta.

Zaprawy do napraw konstrukcyjnych

• Repaflow- podlewka do osadzania i montowania elementów nośnych
• Repafast Tixo - zaprawa naprawcza do konstrukcji

Materiały naprawcze Drizoro do napraw strukturalnych

Materiały naprawcze Drizoro do napraw strukturalnych żelbetu

• MAXMORTER F — jednoskładnikowa zaprawa PCC szybkosprawna, niskoskurczowa; odbudowa przekrojów, uzupełnienia przy odsłoniętym zbrojeniu.

• MAXRITE 500 — zaprawa naprawcza wzmacniana włóknami; uzupełnienia miejsc o podwyższonym obciążeniu i odporności na udar.

• MAXROAD — zaprawa szybkowiążąca; szybkie naprawy konstrukcyjne i szybkie przywrócenie użytkowania.

• MAXEPOX W — żywice epoksydowe iniekcyjne do scalania pęknięć i przywracania nośności elementów żelbetowych.

• MAXEPOX INJECT — poliuretanowe żywice iniekcyjne pęczniejące i elastyczne do uszczelniania pęknięć z wilgocią i przecieków.

• MAXBOND — mostek adhezyjny / warstwa sczepna poprawiająca przyczepność zapraw naprawczych do starego betonu.

• MAXEPOX PRIMER / MAXEPOX PRIMER‑W — primery epoksydowe (solventowy i na bazie wody) do zwiększenia adhezji przed iniekcją i nakładaniem powłok.

• Środek pasywujący zbrojenie (epoksydowy) — przygotowanie i zabezpieczenie oczyszczonych prętów przeciw korozji (stosować rekomendowany środek z gamy Drizoro).

• MAXFLOW / BISEAL PL — domieszki upłynniające / plastyfikatory do mieszanek naprawczych i betonu naprawczego celem poprawy urabialności i redukcji skurczu.

• Zbrojenie pomocnicze (siatki, wkładki) — elementy montażowe stosowane przy odtwarzaniu przekroju i wzmacnianiu miejscowym (dobór zgodny z projektem).

• Iniekcyjne akcesoria — dysze, węże i systemy do iniekcji żywic epoksydowych/poliuretanowych.

• MAXCLEAR HARDENER — impregnacja utwardzająca powierzchni po naprawie w miejscach niemających pełnej powłoki ochronnej.

• MAXEPOX FLOOR / MAXURETHANE 2C — powłoki epoksydowe/poliuretanowe do ochrony powierzchni i zwiększenia odporności chemicznej/ścieralnej w newralgicznych strefach.

• Produkty do oczyszczania i odtłuszczania — preparaty do usuwania olejów i zanieczyszczeń przed naprawą, poprawiające przyczepność materiałów naprawczych.

• Materiały pomocnicze do kotwień i napraw osadzeń — szybkowiążące zaprawy kotwiące i mortary do reperacji miejsc kotwienia urządzeń.

Naprawa konstrukcji żelbetowych wymaga specjalistycznej wiedzy i doświadczenia. Konstrukcje te, ze względu na swoją specyfikę (połączenie betonu i stali zbrojeniowej), narażone są na różnego rodzaju uszkodzenia, takie jak pęknięcia, ubytki betonu, korozja zbrojenia czy uszkodzenia mechaniczne. Właściwa diagnoza i dobór odpowiedniej metody naprawy są kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji.

Naprawa żelbetu ma na celu przywrócenie integralności i wytrzymałości konstrukcji żelbetowych. Żelbet, czyli beton zbrojony stalą, stanowi fundament nowoczesnego budownictwa, jednak podlega różnorodnym uszkodzeniom pod wpływem czynników mechanicznych, chemicznych i atmosferycznych. Poniższe opracowanie przedstawia typowe uszkodzenia żelbetu oraz ich przyczyny, co pozwala na lepsze zrozumienie procesów degradacyjnych i wdrożenie skutecznych metod naprawczych oraz konserwacyjnych.

Nośność słupa i filaru to ich zdolność do przenoszenia obciążeń pionowych (ściskających) bez utraty stateczności lub zniszczenia. Słupy i filary są kluczowymi elementami konstrukcyjnymi, które przenoszą obciążenia z wyższych partii budynku (stropów, dachów) na fundamenty. Nośność tych elementów zależy od materiału, wymiarów, smukłości oraz warunków podparcia.

Podlewka pod słupy stalowe to bezskurczowa, samorozlewna zaprawa kotwiąca stosowana do precyzyjnego posadowienia słupów stalowych, stopów maszyn i elementów konstrukcyjnych; zapewnia pełne przeniesienie obciążeń, wyrównanie i kontakt między stopą a fundamentem.
