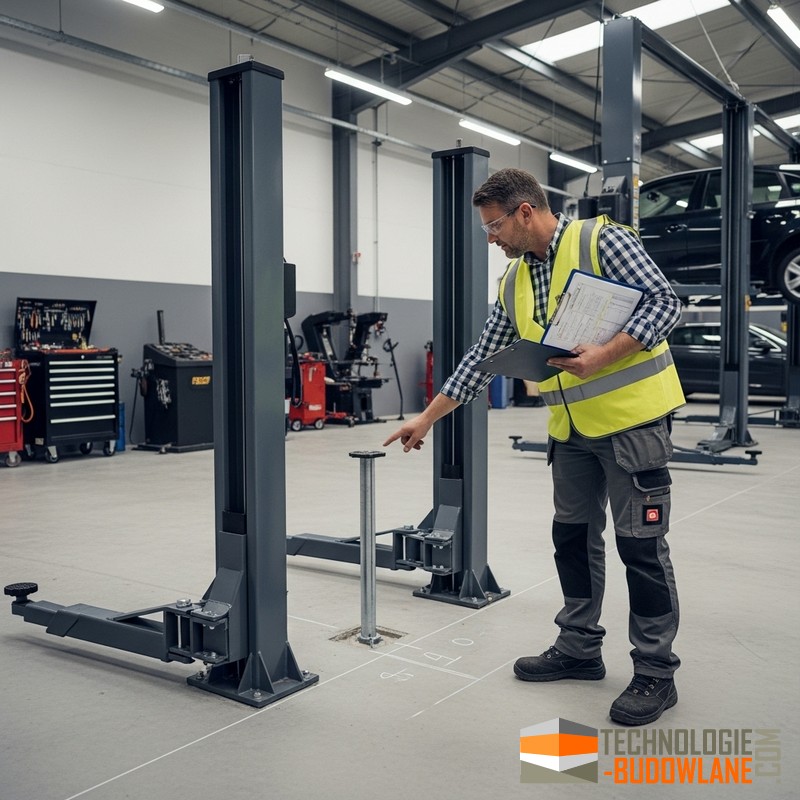

Fundament pod podnośnik dwukolumnowy

Fundament pod podnośnik dwukolumnowy musi być solidną, jednolitą płytą betonową, która zapewni odpowiednią stabilność i nośność dla samego podnośnika oraz podnoszonych pojazdów. Właściwe wykonanie fundamentu jest kluczowe dla bezpieczeństwa i długowieczności podnośnika warsztatowego.

Przygotowanie fundamentu pod podnośnik dwukolumnowy

Podnośnik dwukolumnowy to urządzenie wolnostojące, które przenosi znaczne siły wyrywające i momenty gnące działające na kolumny. Dlatego jakość betonu fundamentu jest kluczowa.

Poniżej przedstawiono szczegółowe wytyczne – osobno dla nowych posadzek oraz dla montażu na istniejącym podłożu.

Zasada nadrzędna: zawsze kieruj się wymaganiami zawartymi w Dokumentacji Techniczno‑Ruchowej (DTR) konkretnego modelu. Standardy mogą różnić się w zależności od producenta.

Parametry techniczne betonu (standard rynkowy)

• Klasa betonu: minimum C20/25 (dawniej B25). Beton klasy B20 jest zbyt słaby pod kotwy chemiczne przy dużych obciążeniach.

• Grubość płyty:

  • minimum 20 cm – dla lżejszych podnośników z ramą dolną,

  • zalecane 30 cm – dla podnośników typu clear floor (bez ramy dolnej).

• Zbrojenie: dwie warstwy siatki z prętów żebrowanych fi 8–10 mm (góra i dół).

• Czas dojrzewania: beton musi osiągnąć pełną wytrzymałość – minimum 28 dni przed montażem i wierceniem otworów pod kotwy.

Fundament podnośnika warsztatowego

Opcje wykonania fundamentu pod podnośnik warsztatowy

A. Nowa posadzka, np. wylewka pod podnośnik dwukolumnowy

• Najlepiej wylać całą posadzkę o grubości 25–30 cm z betonu C20/25.

  • Potwierdzenie klasy betonu

• Należy zaplanować dylatacje tak, aby nie przebiegały pod kolumnami. Podnośnik nie może stać na pęknięciu ani na łączeniu płyt.

B. Istniejąca posadzka, zbyt cienka wylewka pod podnośnik dwukolumnowy

• Posadzka o grubości 10–15 cm nie utrzyma podnośnika bez ramy dolnej.

  • Badanie posadzki

• Posadzka z betonu minimum C20/25 (dawniej B25)

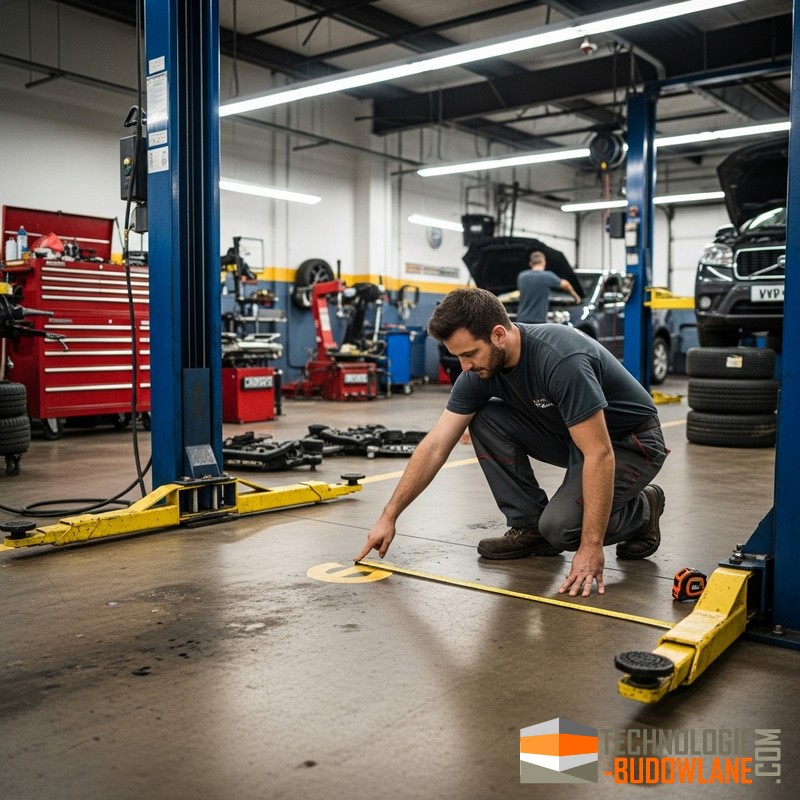

  • Badanie posadzki pod podnośnik

• Konieczne jest wykonanie fundamentów punktowych:

  • Dwie stopy fundamentowe: otwory 100 × 100 cm pod każdą kolumnę, głębokość 50–80 cm, zalane betonem.

  • Ława fundamentowa (zalecane): pas betonu łączący obie kolumny, np. 400 × 150 cm. Zapewnia większą stabilność i eliminuje ryzyko „rozjeżdżania się” kolumn.

Podnośnik z ramą vs. bez ramy

• Z ramą dolną: łatwiejszy dla fundamentu, część sił przenosi rama. Wystarczy 15–20 cm betonu dobrej jakości. Wadą jest utrudniony przejazd wózkami i brak płaskiej posadzki.

• Bez ramy (clear floor): cała stabilność zależy od zakotwienia w betonie. Wymagane minimum to 30 cm betonu klasy C20/25. Tu nie ma miejsca na kompromisy – słaby fundament grozi przewróceniem kolumn.



Ogrzewanie podłogowe – szczególna uwaga

• Kotwy pod podnośnik mają głębokość 15–20 cm, co koliduje z instalacją ogrzewania podłogowego.

• Rozwiązania:

  • znajomość przebiegu rur i ich ominięcie,

  • zastosowanie stalowych płyt montażowych rozkładających obciążenie na większą powierzchnię (rozwiązanie kosztowne, wymaga konsultacji z producentem).

• Najlepiej już na etapie budowy pozostawić „zimne strefy” bez rur w miejscach planowanego montażu podnośników.

Dokumentacja dla UDT

Inspektor UDT wymaga potwierdzenia jakości fundamentu. Niezbędne dokumenty to m.in.:

• Oświadczenie inwestora/wykonawcy – podpisane przez osobę z uprawnieniami budowlanymi, potwierdzające zgodność fundamentu z DTR



  • Potwierdzenie klasy betonu dla UDT i TDT

• Dokument W‑Z z betoniarni – dowód zakupu betonu klasy C20/25.

• Szkic lub zdjęcia zbrojenia – szczególnie przy fundamentach punktowych.

Lista kontrolna przed wylaniem betonu

• Sprawdź DTR podnośnika (wymiary fundamentu, klasa betonu).

• Ustal rozstaw kolumn zgodnie z dokumentacją.

• Zamów beton C20/25 (B25).

• Wykonaj odpowiednie zbrojenie.

• Wypoziomuj powierzchnię idealnie „na zero”.

• Odczekaj minimum 28 dni przed montażem i wykonaj potwierdzenie klasy betonu.



Zgłoszenie podnośnika do UDT jest obowiązkowe przed pierwszym uruchomieniem podnośnika w warsztacie; wymaga złożenia kompletnej dokumentacji montażowej i przeprowadzenia odbioru technicznego przez inspektora UDT. Pod dozór techniczny UDT podlegają wszystkie podnośniki warsztatowe i diagnostyczne przeznaczone do obsługi pojazdów – niezależnie od tego, czy są jednokolumnowe, dwukolumnowe, czterokolumnowe, nożycowe czy kanałowe. Wyjątek stanowią jedynie małe, przenośne podnośniki ręczne (np. lewarki), które nie wymagają zgłoszenia.

Montaż podnośnika dwukolumnowego wymaga przygotowania nośnego fundamentu pod podnośnik, sprawdzenia kompletności dostawy, precyzyjnego ustawienia kolumn, podłączenia hydrauliki i elektryki oraz testów obciążeniowych przed dopuszczeniem do pracy.

Podnośniki w warsztatach samochodowych - procedura związana z montażem i dopuszczeniem do eksploatacji podnośników samochodowych jest ściśle regulowana przez Urząd Dozoru Technicznego (UDT).

Konieczne jest skompletowanie dokumentacji podnośnika i dokonanie terminowego zgłoszenia podnośnika do UDT przed pierwszym uruchomieniem podnośnika w warsztacie samochodowym.

Podnośniki warsztatowe i diagnostyczne - jednokolumnowe, dwukolumnowe, czterokolumnowe, nożycowe i kanałowe nadzorowi technicznemu UDT. Konieczne jest skompletowanie dokumentacji podnośnika i dokonanie terminowego zgłoszenia podnośnika do UDT przed pierwszym uruchomieniem podnośnika w warsztacie samochodowym.

Zgłoszenie podnośnika do UDT jest obowiązkowe przed pierwszym uruchomieniem podnośnika w warsztacie; wymaga złożenia kompletnej dokumentacji montażowej i przeprowadzenia odbioru technicznego przez inspektora UDT. Pod dozór techniczny UDT podlegają wszystkie podnośniki warsztatowe i diagnostyczne przeznaczone do obsługi pojazdów – niezależnie od tego, czy są jednokolumnowe, dwukolumnowe, czterokolumnowe, nożycowe czy kanałowe. Wyjątek stanowią jedynie małe, przenośne podnośniki ręczne (np. lewarki), które nie wymagają zgłoszenia.

Montaż podnośnika dwukolumnowego wymaga przygotowania nośnego fundamentu pod podnośnik, sprawdzenia kompletności dostawy, precyzyjnego ustawienia kolumn, podłączenia hydrauliki i elektryki oraz testów obciążeniowych przed dopuszczeniem do pracy.
