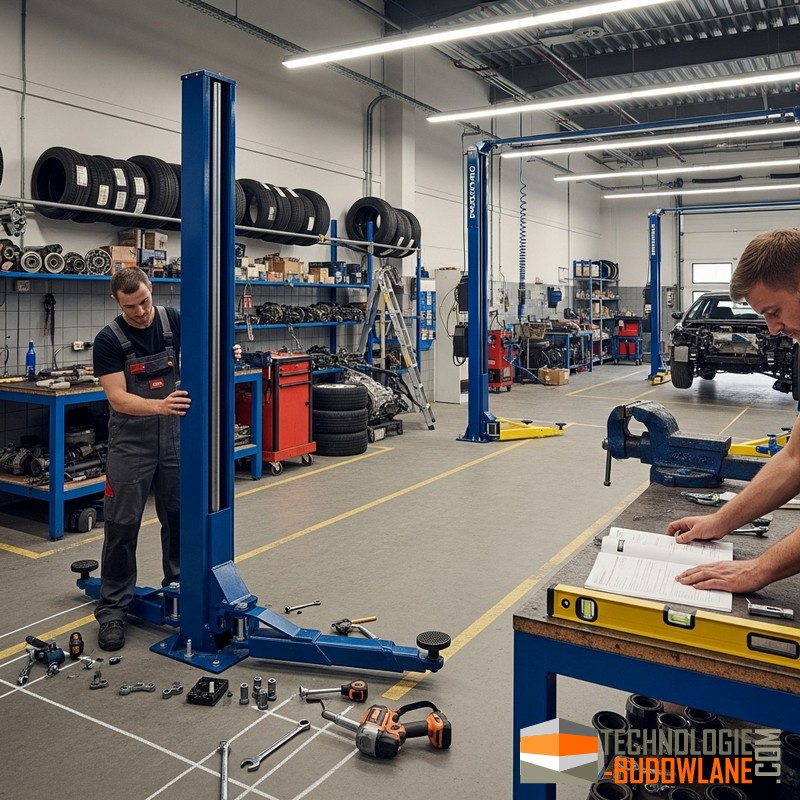

Montaż podnośnika dwukolumnowego

Montaż podnośnika dwukolumnowego wymaga przygotowania nośnego fundamentu pod podnośnik, sprawdzenia kompletności dostawy, precyzyjnego ustawienia kolumn, podłączenia hydrauliki i elektryki oraz testów obciążeniowych przed dopuszczeniem do pracy.

Przygotowanie stanowiska pod dwukolumnowy podnośnik warsztatowy

• Fundament i podłoże: zapewnij płytę betonową o nośności min. B25 i grubości zgodnej z instrukcją producenta; typowe minimalne wymiary płyty to 4000 × 1000 × 300 mm dla standardowych stanowisk — sprawdź lokalne wymagania i projekt fundamentu.

  • Potwierdzenie klasy betonu

• Przestrzeń robocza: zostaw miejsce manewrowe ok. 4,2 × 6 m oraz dostęp do zasilania i dróg ewakuacyjnych.

• Narzędzia i sprzęt pomocniczy: dźwig lub wózek widłowy do podnoszenia kolumn, poziomica, klucze dynamometryczne, kotwy chemiczne/śruby kotwiące, przewody hydrauliczne i elektryczne zgodne z instrukcją.

Odbiór i kontrola dostawy

• Sprawdź kompletność: kolumny, belka górna, płyty podstawy, agregat hydrauliczny, ramiona, akcesoria montażowe i dokumentację (instrukcja obsługi). Zidentyfikuj uszkodzenia transportowe przed montażem.

• Przygotuj instrukcję producenta i trzymaj ją na stanowisku montażu — producenci podają kolejność montażu i momenty dokręcania śrub.



Montaż kolumn i belek

1. Ustawienie kolumn: ustaw kolumny na przygotowanym fundamencie w odległości zgodnej z wymiarami urządzenia; użyj poziomicy i klinów do wstępnego wypoziomowania.

2. Kotwienie: przymocuj kolumny kotwami chemicznymi lub mechanicznymi zgodnie z zaleceniami producenta; dokręcaj śruby stopniowo i zgodnie z momentami podanymi w instrukcji.

3. Montaż belki górnej i osłon: zamontuj belkę łączącą i osłony, sprawdź swobodę ruchu i brak luzów; zabezpiecz przewody i elementy ruchome.

Podłączenia hydrauliczne i elektryczne

• Hydraulika: podłącz przewody do agregatu zgodnie z oznaczeniami; sprawdź szczelność i poziom oleju hydraulicznego.

• Elektryka: zasilanie i zabezpieczenia muszą odpowiadać danym technicznym (napięcie, zabezpieczenia RCD); instalację wykonuje elektryk z uprawnieniami. Dokumentacja producenta określa wymagane przekroje i zabezpieczenia.



Uruchomienie i testy

• Testy bez obciążenia: sprawdź ruch kolumn, synchronizację, blokady bezpieczeństwa i wyłączniki krańcowe.

• Testy obciążeniowe: wykonaj próbne podniesienia z obciążeniem zgodnym z instrukcją (np. kilka etapów do nominalnej nośności) i sprawdź równość podnoszenia oraz działanie blokad mechanicznych.

• Protokół odbioru: sporządź dokumentację montażu, wyniki testów i instrukcje BHP dla operatorów.

• Zgłoszenie podnośnika do UDT

Bezpieczeństwo i konserwacja

• Szkolenie operatorów i instrukcje BHP obowiązkowe; regularne przeglądy i smarowanie punktów ruchomych. Producent podaje harmonogramy przeglądów i czynności konserwacyjnych.

• Ryzyka: niestabilny fundament, niewłaściwe kotwienie i błędy elektryczne to główne przyczyny awarii — eliminuj je przed oddaniem do użytku.

Fundament pod podnośnik dwukolumnowy musi być solidną, jednolitą płytą betonową, która zapewni odpowiednią stabilność i nośność dla samego podnośnika oraz podnoszonych pojazdów. Właściwe wykonanie fundamentu jest kluczowe dla bezpieczeństwa i długowieczności podnośnika warsztatowego.

Podnośniki w warsztatach samochodowych - procedura związana z montażem i dopuszczeniem do eksploatacji podnośników samochodowych jest ściśle regulowana przez Urząd Dozoru Technicznego (UDT).

Konieczne jest skompletowanie dokumentacji podnośnika i dokonanie terminowego zgłoszenia podnośnika do UDT przed pierwszym uruchomieniem podnośnika w warsztacie samochodowym.
