Przygotowanie dokumentacji UDT na podnośnik

Podnośnik kolumnowy (dwukolumnowy, czterokolumnowy) musi być zgłoszony do UDT przed pierwszym uruchomieniem, a dokumentacja powinna zawierać dowody na nośność i klasę betonu fundamentu (świadectwa jakości betonu i/lub wyniki badań rdzeniowych). Przygotuj komplet dokumentów technicznych, protokołów badań i protokół montażu do odbioru UDT.

Poprawne przygotowanie dokumentacji UDT na podnośnik pozwala na bezproblemowe zgłoszenie podnośnika do UDT.

Obowiązek zgłoszenia i zakres dokumentów

Każdy podnośnik (dźwignik o ruchu prostoliniowym, dwukolumnowy, czterokolumnowy) podlega dozorowi technicznemu i wymaga zgłoszenia oraz badania przed dopuszczeniem do eksploatacji; dotyczy to także podnośników warsztatowych o udźwigu typowym dla warsztatów samochodowych. Procedura zgłoszenia obejmuje złożenie wniosku o badanie i dostarczenie dokumentacji technicznej urządzenia oraz dokumentów powykonawczych fundamentu i instalacji.

Lista dokumentów do przygotowania

• Wniosek do UDT (formularz zgłoszeniowy).

• Deklaracja zgodności / certyfikat CE producenta podnośnika i instrukcja obsługi.

• Karta techniczna i schemat elektryczny/ hydrauliczny urządzenia.

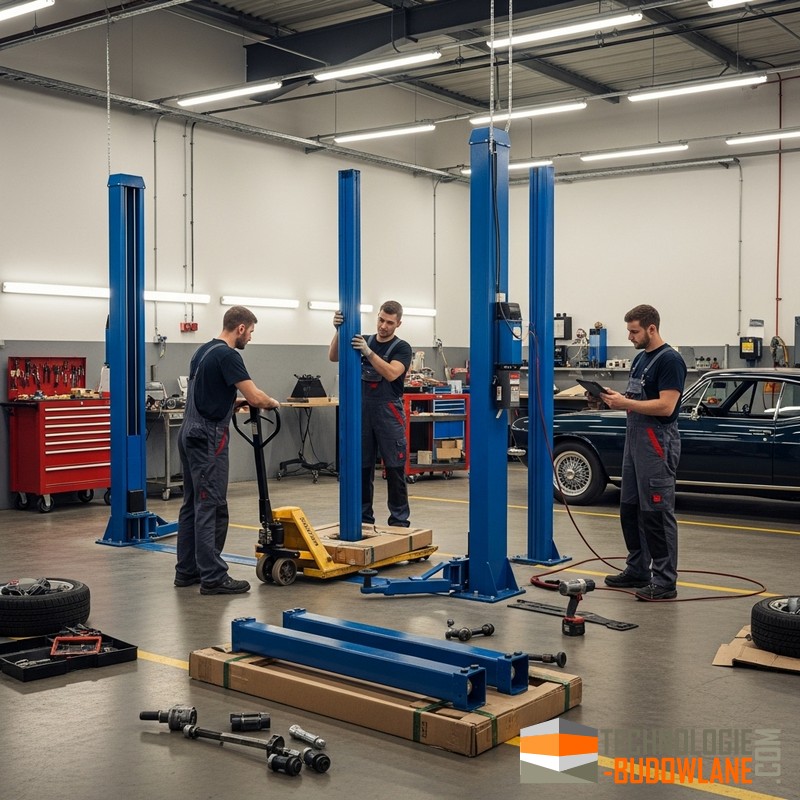

• Protokół montażu sporządzony przez autoryzowany serwis (opis prac, numery seryjne, zdjęcia).

• Projekt fundamentu / posadzki z obliczeniami nośności.

  • Potwierdzenie klasy betonu dla fundamentu podnośnika



• Świadectwa jakości betonu (dostawy) oraz raporty badań potwierdzające klasę betonu (wyniki badań rdzeniowych lub atest z laboratorium).

• Protokół badań instalacji elektrycznej (pomiary ochronne, uziemienie).

• Protokół testu obciążeniowego i synchronizacji kolumn.

• Umowa serwisowa / instrukcje konserwacji oraz karta przeglądów.

• Dokumentacja fotograficzna montażu i osadzenia kotew.

Przy zgłoszeniu do UDT dołącz dokumenty techniczne i protokoły zgodnie z wytycznymi urzędu; brak kompletu może opóźnić odbiór.

Wymagania UDT dla podłoża pod podnośnik

W przypadku zgłaszania urządzenia transportu bliskiego (UTB), takiego jak podnośnik kolumnowy, do odbioru przez UDT (lub TDT), wymagane jest potwierdzenie klasy betonu i wytrzymałości podłoża.

• Metody akceptowane: UDT akceptuje m.in. badanie sklerometryczne lub ultradźwiękowe. Najwyższą precyzję, choć są metodami niszczącymi, dają badania laboratoryjne na próbkach rdzeniowych pobranych z podłoża.

• Minimalne parametry: Zazwyczaj wymagana jest minimalna klasa betonu C20/25 (dawniej B25), co odpowiada minimalnej wytrzymałości betonu na ściskanie $\ge 25\text{ MPa}$.



• Dokumentacja: Wynik badania sklerometrycznego jest wykorzystywany do sporządzenia raportu/dokumentacji, który stanowi element kompletu dokumentów składanych w UDT wraz z wnioskiem o przeprowadzenie badania i dopuszczenie do eksploatacji.

Rekomendowane parametry podłoża pod podnośnik kolumnowy, nożycowy, kanałowy

Podłoże pod podnośnik kolumnowy (jedno, dwukolumnowy i czterokolumnowy), podnośniki nożycowe i kanałowe, powinno być wykonane z betonu o klasie co najmniej B25 (C20/25), o grubości fundamentu/płyty min. 30 cm, równości ≤5 mm i pełnym okresie dojrzewania ~28 dni; wymagane są dokumenty potwierdzające jakość betonu i badania (np. rdzeniowe).

Wymagania ogólne

Podnośnik kolumnowy musi stać na nośnej, wypoziomowanej płycie betonowej lub na dwóch punktowych podporach zaprojektowanych przez konstruktora. Posadzka powinna być sucha, czysta i wykonana zgodnie z projektem montażowym producenta podnośnika.

Parametry betonu i grubość płyty

Zalecana klasa betonu to C20/25 (B25) jako minimum; przy ekspozycji na przemarzanie i agresywne warunki zaleca się C30/37 z dodatkowymi wymaganiami (W/C ≤0,45, min. zawartość cementu, powietrzenie). Typowa konstrukcja to płyta 4000 × 1500 mm o grubości min. 30 cm lub dwie podpory 1×1 m o grubości 50 cm — szczegóły zależą od modelu podnośnika i projektu fundamentu.

• Potwierdzenie klasy betonu dla UDT i TDT

Zbrojenie, nośność i tolerancje

Płyta powinna być zbrojona zgodnie z projektem; dopuszczalne jest mikrozbrojenie lub zbrojenie tradycyjne, ale zbrojenie nie powinno być bliżej niż ~20 cm od powierzchni w zależności od projektu. Dopuszczalna nierówność posadzki zwykle ≤5 mm na obszarze montażu — producenci podają konkretne tolerancje, których należy przestrzegać przy poziomowaniu kolumn.

Czas dojrzewania i badania potwierdzające

Beton powinien osiągnąć wymagane parametry wytrzymałościowe przed montażem — standardowo min. 28 dni dojrzewania przed obciążeniem i montażem urządzenia. UDT i inspektorzy techniczni zwykle wymagają świadectw jakości betonu od dostawcy oraz wyników badań rdzeniowych wykonanych w akredytowanym laboratorium jako dowodu rzeczywistej klasy betonu w płycie.

Potwierdzenie klasy betonu — co UDT akceptuje

Najpewniejsze dowody to: świadectwa jakości betonu od dostawcy (certyfikaty partii) oraz wyniki badań wytrzymałości rdzeni betonowych wykonanych i ocenionych w akredytowanym laboratorium. Badania rdzeniowe dają bezpośrednie potwierdzenie rzeczywistej klasy betonu w płycie/fundamencie i są powszechnie wymagane przy odbiorach technicznych urządzeń obciążających posadzkę. Metody nieniszczące (np. młotek odbiciowy Schmidta) mogą być użyte pomocniczo, ale zwykle nie zastępują badań rdzeniowych jako jedynego dowodu przy odbiorze UDT.

Kolejność działań i terminy

• Przed montażem: wykonaj badanie geotechniczne i projekt fundamentu; zamów beton z dokumentacją jakości.



• Po wykonaniu płyty: odczekaj okres dojrzewania betonu zgodnie z projektem; pobierz rdzenie do badań (min. 28 dni lub zgodnie z umową z laboratorium).

• Przy zgłoszeniu do UDT: dołącz protokoły montażu, wyniki badań betonu i test obciążeniowy; umów inspekcję UDT przed pierwszym uruchomieniem.

Ryzyka i kroki zapobiegawcze

• Brak dokumentów betonu → opóźniony odbiór: zabezpiecz świadectwa dostaw i zaplanuj pobór rdzeni z wyprzedzeniem.

• Niedostateczna nośność posadzki: wykonaj projekt i badania pull‑off / rdzeniowe przed montażem.

• Nieautoryzowany montaż → odmowa odbioru: zleć montaż autoryzowanemu serwisowi i uzyskaj protokół montażowy.

Zgłoszenie podnośnika do UDT jest obowiązkowe przed pierwszym uruchomieniem podnośnika w warsztacie; wymaga złożenia kompletnej dokumentacji montażowej i przeprowadzenia odbioru technicznego przez inspektora UDT. Pod dozór techniczny UDT podlegają wszystkie podnośniki warsztatowe i diagnostyczne przeznaczone do obsługi pojazdów – niezależnie od tego, czy są jednokolumnowe, dwukolumnowe, czterokolumnowe, nożycowe czy kanałowe. Wyjątek stanowią jedynie małe, przenośne podnośniki ręczne (np. lewarki), które nie wymagają zgłoszenia.

Kara za brak UDT podnośnika, czyli kara za brak ważnego badania technicznego Urzędu Dozoru Technicznego (UDT) dla podnośnika to przede wszystkim: grzywna lub kara ograniczenia wolności, nakaz wstrzymania eksploatacji oraz brak ochrony ubezpieczeniowej.

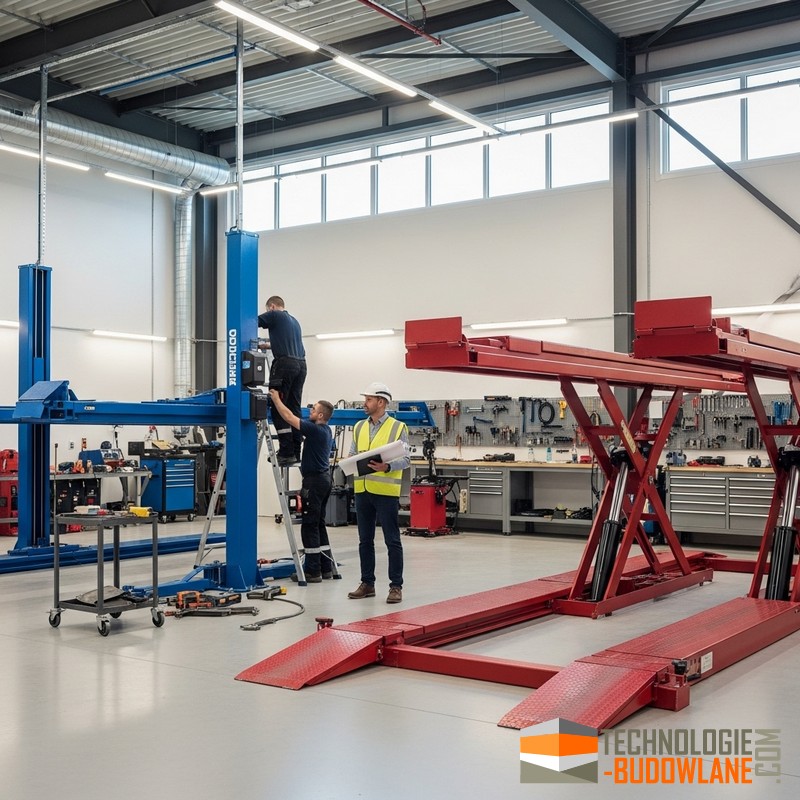

Podnośniki warsztatowe i diagnostyczne - jednokolumnowe, dwukolumnowe, czterokolumnowe, nożycowe i kanałowe nadzorowi technicznemu UDT. Konieczne jest skompletowanie dokumentacji podnośnika i dokonanie terminowego zgłoszenia podnośnika do UDT przed pierwszym uruchomieniem podnośnika w warsztacie samochodowym.
