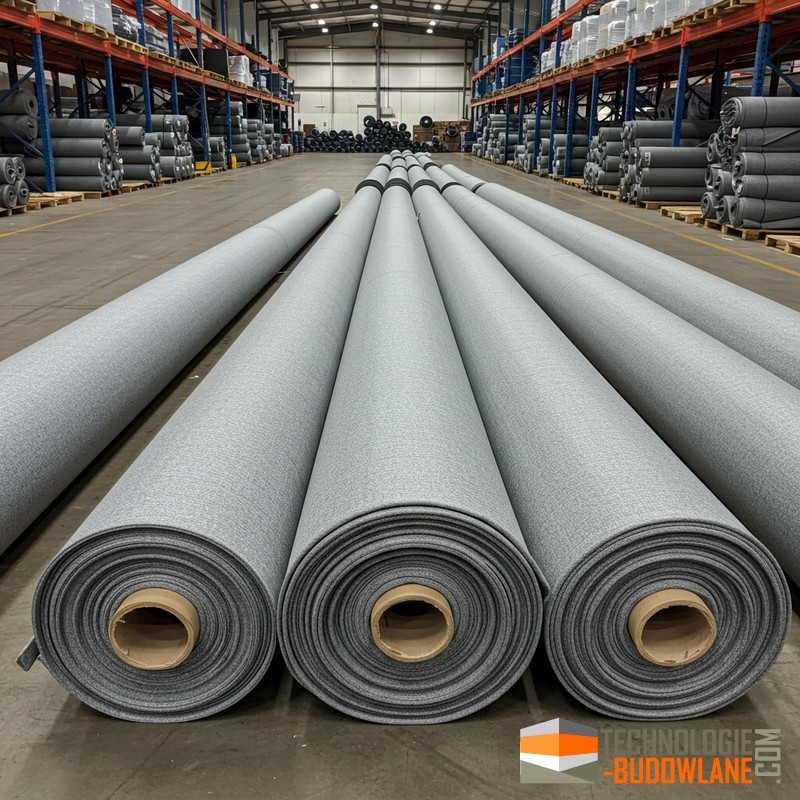

Mocne geotkaniny o wytrzymałości 800/50 kN/m i 600/50 kN/m
Mocna geotkanina to tkany geosyntetyk wykonany z wytrzymałych tasiemek polipropylenowych (PP) lub poliestrowych (PES), w którym wytrzymałość charakterystyczna na rozciąganie wynosi 800 kN/m wzdłuż osnowy i 50 kN/m w wątku albo 600 kN/m × 50 kN/m.
Rodzaje geotkanin
-
Geotkaniny PP (polipropylenowe)
-
Charakterystyka: wysoka odporność chemiczna, niska gęstość, odporne na biologiczne czynniki degradacji.
-
Wytrzymałości dostępne: od 15 kN/m do 800 kN/m wzdłuż osnowy i do 200 kN/m w wątku.
-
-
-
Charakterystyka: bardzo wysoka wytrzymałość na rozciąganie (nawet do 1000 kN/m) przy wydłużeniu około 10 %.
-
Lepsza stabilność pod długotrwałym obciążeniem przy niskim odkształceniu.
-
-
Geotkaniny tkane (woven)
-
Przenoszą naprężenia głównie przez tarcie pomiędzy tasiemkami.
-
Nadają się do wzmocnienia i separacji gruntów w warunkach wysokich obciążeń.
-
Typowe parametry techniczne
| Parametr | Wartość dla 800/50 kN/m | Wartość dla 600/50 kN/m |
|---|---|---|
| Wytrzymałość rozciągania | 800 × 50 kN/m | 600 × 50 kN/m |
| Wydłużenie przy zerwaniu | 10–20 % | 10–20 % |
| Gramatura | 400–600 g/m² | 350–500 g/m² |
| Grubość | 0,5–1,0 mm | 0,4–0,8 mm |
| Otwornica (O90) | 0,1–1,0 mm | 0,1–1,0 mm |
| Przepuszczalność wody | 40–200 l/m²·s | 40–200 l/m²·s |
| Zakres temperatur | –60 °C … +100 °C | –60 °C … +100 °C |
Parametry zbiorcze na podstawie specyfikacji geotkaniny Geolon PP i standardów branżowych.
Zastosowania mocnych geotkanin
-
Budownictwo drogowe - geotkanina drogowa
-
Separacja i wzmacnianie warstw podbudowy dróg krajowych, ekspresowych i autostrad.
-
Stabilizacja nasypów komunikacyjnych i skarp, zapobieganie osiadaniu.
-
-
Kolejnictwo
-
Wzmacnianie i separacja warstw w torowiskach, ochrona przed migracją drobnych frakcji kruszywa.
-
-
Hydrotechnika i erozja
-
Zabezpieczenie i wzmocnienie skarp wałów przeciwpowodziowych.
-
Ochrona brzegów zbiorników, rowów melioracyjnych, skarp terenów zielonych.
-
-
Budownictwo ogólne i przemysłowe
-
Stabilizacja i separacja gruntów pod parkingami, placami przemysłowymi i wjazdami.
-
Wzmacnianie fundamentów, płyt i posadzek przemysłowych.
-
-
Rekultywacja i ochrona środowiska
-
Rekultywacja hałd i terenów zdegradowanych.
-
Zielone dachy, drenaż terenów zielonych, ekologiczne nasypy.
-
-
Konstrukcje ziemne
-
Zbrojenie gruntów słabonośnych, murów oporowych z gruntu zbrojonego.
-
Budowa mat geosyntetycznych zatrzymujących ruchy gruntu i erozję.
-
Mocne geotkaniny 800/50 kN/m i 600/50 kN/m stanowią kluczowy element w projektach wymagających bardzo wysokiej wytrzymałości na rozciąganie przy jednoczesnej separacji i filtracji gruntów.
Geotkaniny 400/50kN, 300/50kN, 200/50kN
Geotkaniny 400/50kN, 300/50kN, 200/50kN o wysokiej i średniej wytrzymałości - dane bazują na typowych specyfikacjach geotkanin PET jednokierunkowych o wzmocnionej wytrzymałości, dostępnych w literaturze branżowej oraz kartach technicznych producentów.
Klasy wytrzymałości
-
Średnia wytrzymałość: 200 kN/m (MD) / 50 kN/m (CD)
-
Wysoka wytrzymałość: 300 kN/m (MD) / 50 kN/m (CD)
-
Bardzo wysoka wytrzymałość: 400 kN/m (MD) / 50 kN/m (CD)
Tabela 1. Parametry techniczne geotkanin PET jednokierunkowych
| Parametr | 200 kN/m × 50 kN/m | 300 kN/m × 50 kN/m | 400 kN/m × 50 kN/m |
|---|---|---|---|
| Wytrzymałość nominalna (MD / CD) [kN/m] | 200 / 50 | 300 / 50 | 400 / 50 |
| Wytrzymałość przy ε = 6 % (MD / CD) [kN/m] | 100 / 25 | 150 / 25 | 200 / 25 |
| Wydłużenie przy zerwaniu (MD / CD) [%] | 10 / 12 | 10 / 12 | 10 / 12 |
| Masa powierzchniowa [g/m²] | 190 | 260 | 300 |
| Grubość [mm] | 0.9 | 1.1 | 1.4 |
| Odporność na przebicie statyczne (CBR) [N] | 2 000 | 3 000 | 4 000 |
| Nominalny wymiar porów O90 [µm] | 180 | 220 | 240 |
| Przepuszczalność λ [s⁻¹] | 0.12 | 0.10 | 0.09 |
| Stabilizacja UV [h] | ≥ 500 | ≥ 500 | ≥ 500 |
Wartości orientacyjne – konkrety mogą się różnić w zależności od producenta i linii produktowej.
Zastosowania i uwagi
-
Klasa 200/50 kN: lekkie konstrukcje utwardzane, separacja warstw wysadzin, drogi dojazdowe
-
Klasa 300/50 kN: nasypy drogowe i kolejowe, ramy statyczne, konstrukcje oporowe
-
Klasa 400/50 kN: bardzo duże obciążenia – obiekty hydrotechniczne, wysadzone skarpy, terminale kontenerowe
Dobór konkretnego produktu warto poprzeć kartą techniczną wybranego producenta. Jeśli masz markę lub kod geotkaniny, uzupełnię dokładne parametry.
Geotkanina to rodzaj materiału geosyntetycznego wykonanego z włókien, który jest stosowany w budownictwie i inżynierii lądowej do wzmacniania, separacji, filtracji i ochrony gruntu. Są one niezwykle wszechstronne i mogą być używane w różnych projektach inżynierskich, od budowy dróg po stabilizację zboczy. Geotkaniny są szczególnie cenione za swoje właściwości mechaniczne i trwałość.
