Izolacja fundamentów bentonitami

Izolacja fundamentów bentonitami to metoda hydroizolacji wykorzystująca właściwości pęczniejącego bentonitu sodowego w postaci mat i taśm. Materiały te tworzą aktywną barierę, która samouszczelnia rysy i szczeliny, chroniąc konstrukcję przed wodą gruntową i wilgocią kapilarną

Materiały bentonitowe




Zasada działania bentonitu

• Bentonit pęcznieje w kontakcie z wodą, zwiększając objętość kilkunastokrotnie.

• Powstający żel wypełnia rysy i pęknięcia, tworząc nieprzepuszczalną warstwę.

• Materiały zachowują właściwości hydroizolacyjne przez długie lata dzięki naturalnej trwałości bentonitu sodowego.

Etapy instalacji izolacji

Przygotowanie podłoża

• Podkład betonowy (chudy beton) lub zagęszczone podłoże gruntowe/kruszywo.

• Usuń ubytki, nadlewki i ostre krawędzie (>5 mm).

• Wyrównaj nierówności zaprawą cementową lub szpachlą bentonitową.

• Oczyść powierzchnię z korzeni, kamieni i zastoin wody.

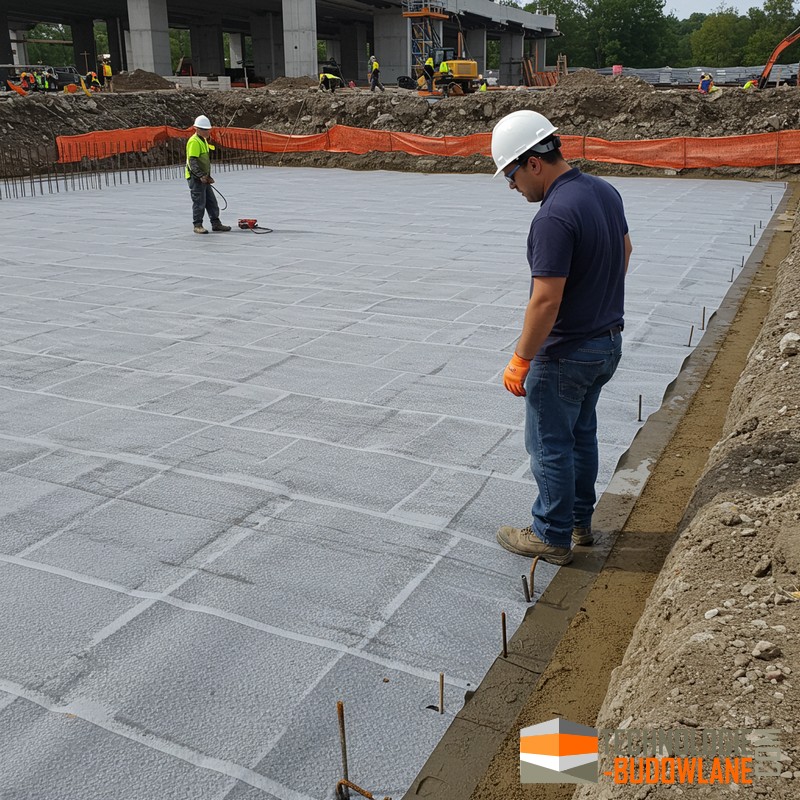

Układanie mat bentonitowych

1. Rozwiń rolki maty na przygotowanym podłożu geowłókniną od strony izolowanego elementu.

2. Układaj maty laminowane folią (bariera hydrostatyczna) od strony napierającej wody.

3. Zachowaj zakład około 10 cm, przesuwając kolejne rolki o 30 cm względem siebie.

4. Przymocuj maty gwoździami lub zszywkami co 40–50 cm w strefie zakładów, aby nie przemieszczały się podczas robót zbrojarskich i betoniarskich.

5. Wyprowadź izolację na szalunek co najmniej 30 cm, zapewniając ciągłość z izolacją poziomą.

Zabezpieczanie przejść i dylatacji

• Przejścia instalacyjne: wykonaj wycięcia w macie tak, aby przylegała ściśle do rury.

• Obwodowo otocz przewód szpachlą bentonitową na szerokość ok. 4 cm; opcjonalnie zastosuj łaty z maty z odpowiednio wyciętymi otworami.

• Dylatacje i przerwy robocze uszczelnij taśmami bentonitowymi Waterstop RX lub podobnymi, układając je precyzyjnie w spoinie.

Uszczelnienie wokół pali

• Dopasuj matę do kształtu wystającego pala, przycinając ją na miarę.

• Obficie ołóż obwód pala szpachlą bentonitową, tworząc trójkątny pierścień o boku min. 5 cm.

• Dodatkowo owiń zbrojenie pala taśmą bentonitową lub wężem iniekcyjnym dla pewności szczelności.

Zalety i ograniczenia

Zalety

• Samouszczelnianie pęknięć i mikrorys

• Odporność biologiczna i chemiczna

• Łatwy montaż bez zgrzewania

• Elastyczność i dopasowanie do kształtu podłoża

• Wydajność kosztowa w stosunku do tradycyjnych metod

Ograniczenia

• Wymagana staranna ochrona mat podczas robót zbrojarskich i betonowania

• Nie zastąpi izolacji powłokowej – wymaga uzupełnienia elementami uszczelniającymi dylatacje i przejścia

Wskazówki praktyczne

• Przed montażem upewnij się, że maty są suche; wilgoć przed ułożeniem może obniżyć skuteczność pęcznienia.

• Pracuj na etapie „suchego” szalunku, aby uniknąć przemieszczenia izolacji.

• Zachowaj czystość na placu budowy – ostre odpady mogą uszkodzić geowłókninę.

• Dokumentuj układanie mat i taśm, fotografując kluczowe miejsca (zakłady, przejścia), co ułatwi odbiór prac.

Dobrze zaprojektowana izolacja bentonitowa to skuteczna, trwała i relatywnie niedroga ochrona fundamentów przed wodą i wilgocią. Dzięki samouszczelniającym właściwościom bentonitu uzyskujemy aktywną barierę, która pracuje z konstrukcją budynku przez wiele lat.

Miejsca stosowania izolacji bentonitowych

Zasosowania izolacji bentonitowych wykorzystują unikalne właściwości bentonitu: pęcznienie, samouszczelnianie i odporność na agresywne czynniki, zapewniając trwałą i efektywną hydroizolację oraz stabilizację konstrukcji.

Mata bentonitowa

• Hydroizolacja ław fundamentowych

• Izolacja pionowa fundamentów budynków mieszkalnych przed wodą gruntową.



• Izolacja pozioma płyty fundamentowej w technologii „białej wanny”.

• Uszczelnienie ścian piwnicznych podziemnych garaży.

• Hydroizolacja tuneli i przejść podziemnych.

• Ochrona skarp i wałów przeciwpowodziowych przed infiltracją wody.

• Bariera przeciwfiltracyjna w zbiornikach retencyjnych i stawach hodowlanych.

• Izolacja płyt dennych i ścianek szczelinowych wykopów.

• Uszczelnienie obudów palisadowych przy budowie nasypów drogowych.

• Izolacja przeciwwodna w fundamentach pod budynki przemysłowe.

• Ochrona podziemnych instalacji technologicznych (np. kanalizacja).

• Izolacja zielonych dachów przeciw przesiąkaniu wody.

• Uszczelnienie wykopów głębokich dla basenów i zbiorników wodnych.

• Izolacja ścian oporowych i murów oporowych z gruntu zbrojonego.

• Bariera hydroizolacyjna pod posadzkami płyt żelbetowych.

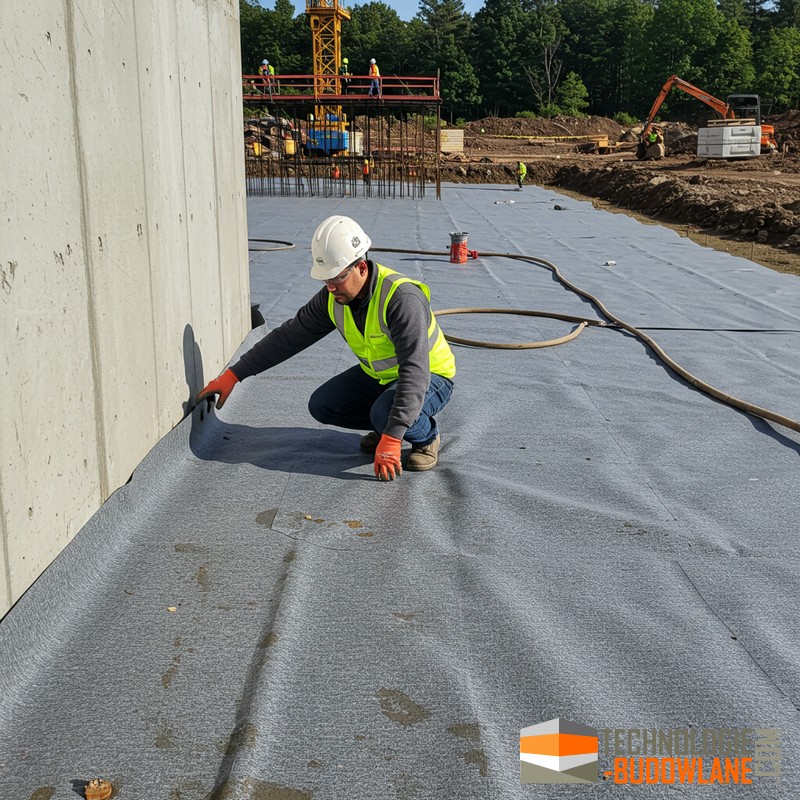

• Pozioma izolacja fundamentów płyty dennej Voltex DS

• Ochrona elementów podziemnych stacji metra i kolei podziemnej.



• Uszczelnienie szczelin dylatacyjnych między strefami budowy.

• Izolacja składowisk odpadów przemysłowych – zabezpieczenie przed przeciekami.

• Izolacja fundamentów mostów i estakad.

• Ochrona konstrukcji hydrotechnicznych (tam, jazy, śluzy).

• Izolacja ścian tunelów wentylacyjnych i kanałów usługowych.

Taśma bentonitowa

• Uszczelnienie przerw roboczych w betonie fundamentów.

• Izolacja szczelin dylatacyjnych stropów i płyt fundamentowych.

• Szczelne przejścia instalacji rurowych przez ściany i stropy.

• Bariera przeciwwodna wokół słupów żelbetowych wylewanych in-situ.

• Uszczelnienie połączeń prefabrykowanych elementów betonowych.

• Izolacja łączeń prefabrykatów w budownictwie modułowym.

• Zabezpieczenie połączeń elementów mieszanych (beton-stal).

• Uszczelnianie fug między elementami kanalizacji deszczowej.

• Izolacja dylatacji w konstrukcjach mostowych i wiaduktach.

• Zapewnienie szczelności szczelin roboczych przy betonowaniu masywnych elementów.

• Uszczelnienie styków beton–ziemia przy wbijaniu ścianki szczelnej.

• Izolacja fundamentów pod maszyny i urządzenia przemysłowe.

• Zabezpieczenie szczelin między ławami fundamentowymi a ścianami piwnic.

• Uszczelnienie obwodowe podkonstrukcji płyt ażurowych na terenach zielonych.

• Ochrona przerw technologicznych w betonie wodochronnym (np. baseny).

Granulat bentonitowy

• Tworzenie bentonitowo-cementowej iniekcji uszczelniającej pęknięcia betonu.

• Wypełnianie przestrzeni za ściankami szczelnymi w wykopach.

• Dodatek do zapraw i mas jastrychowych poprawiający szczelność.

• Mieszanka bentonitowa do iniekcji pod fundamenty w celu poprawy nośności gruntu.



• Iniekcje osuszające i stabilizujące grunty pod zabudowę.

• Uszczelnianie dylatacji przez wstrzykiwanie zawiesiny bentonitowej.

• Bentonitowa płuczka wiertnicza

• Wypełnianie i uszczelnianie podłoża pod prefabrykowane zbiorniki.

• Przygotowanie bentonitowych gruntu pielęgnacyjnego pod zielone dachy.

• Dodatek do pali wierconych – ochrona ścian otworu przed obsypywaniem.

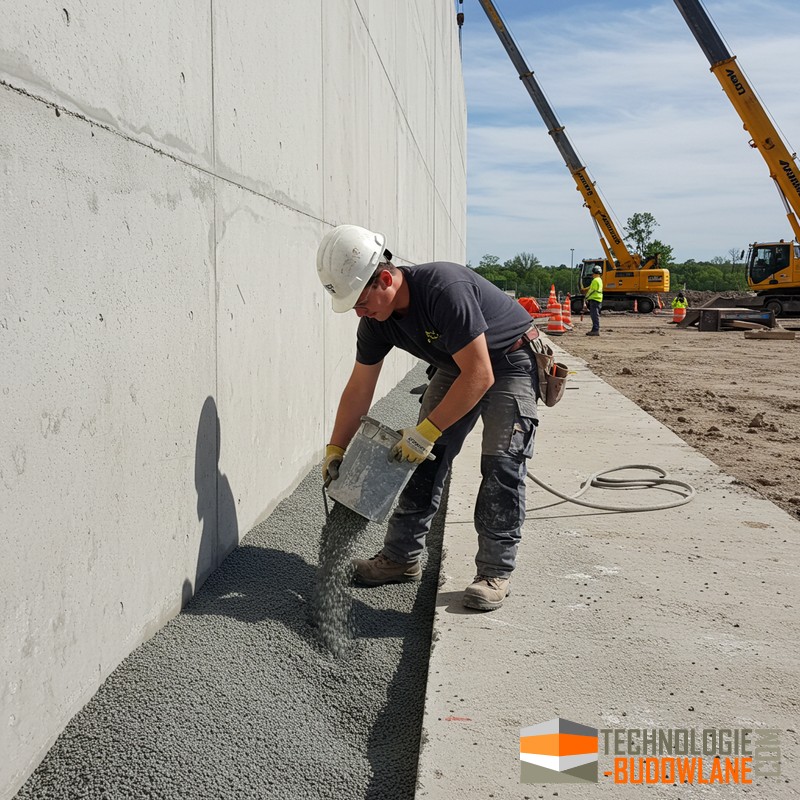

• Uszczelnianie fundamentów budynków

• Zastosowanie w płuczkach wiertniczych do stabilizacji ścian wykopu.

• Mieszanka bentonitowa do wytworzenia bariery antydyfuzyjnej.

• Kompensacja osiadania przez wstrzykiwanie pod budowlami o nierównomiernym osiadaniu.

• Zabezpieczenie szczelin pod posadzkami przemysłowymi przed kapilarnym podciągiem wilgoci.

• Dodatek do mieszanek do torkretowania w suchym procesie – zwiększona adhezja i szczelność.

• Tworzenie warstwy bentonitowej w murach oporowych z ziemi zbrojonej.

Bentonit do uszczelnienia gruntu to naturalny minerał ilasty, który dzięki swoim unikalnym właściwościom jest szeroko stosowany w inżynierii środowiska, budownictwie i geotechnice. Jego zdolność do pęcznienia w kontakcie z wodą czyni go idealnym materiałem do tworzenia nieprzepuszczalnych barier, zapobiegających migracji wody i zanieczyszczeń przez grunt. Do uszczelniania gruntu najczęściej stosowany jest bentonit sodowy w postaci granulatu bentonitowego.
