Geowłóknina pod płytę fundamentową

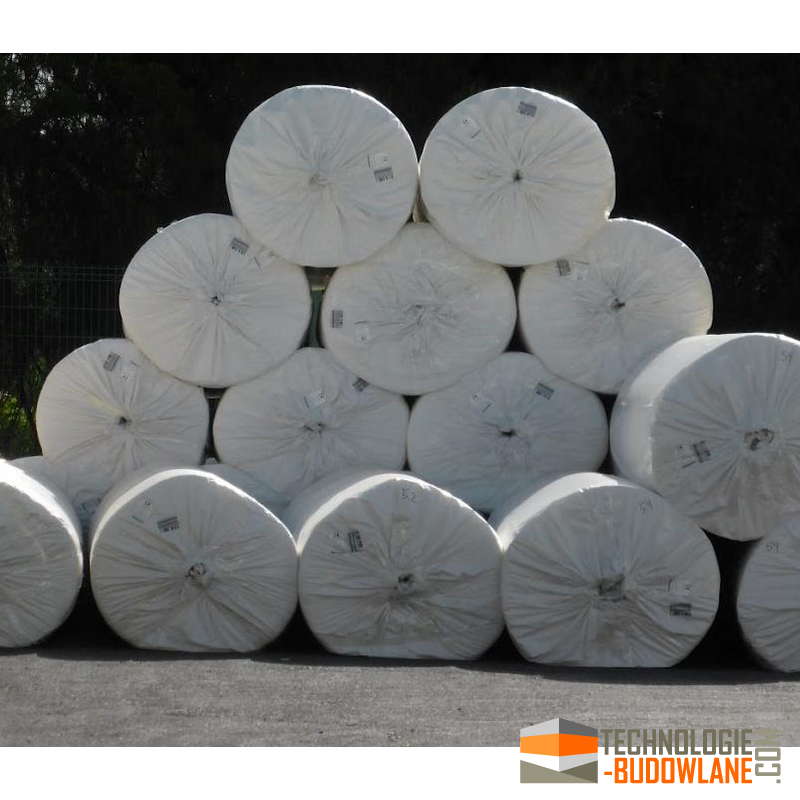

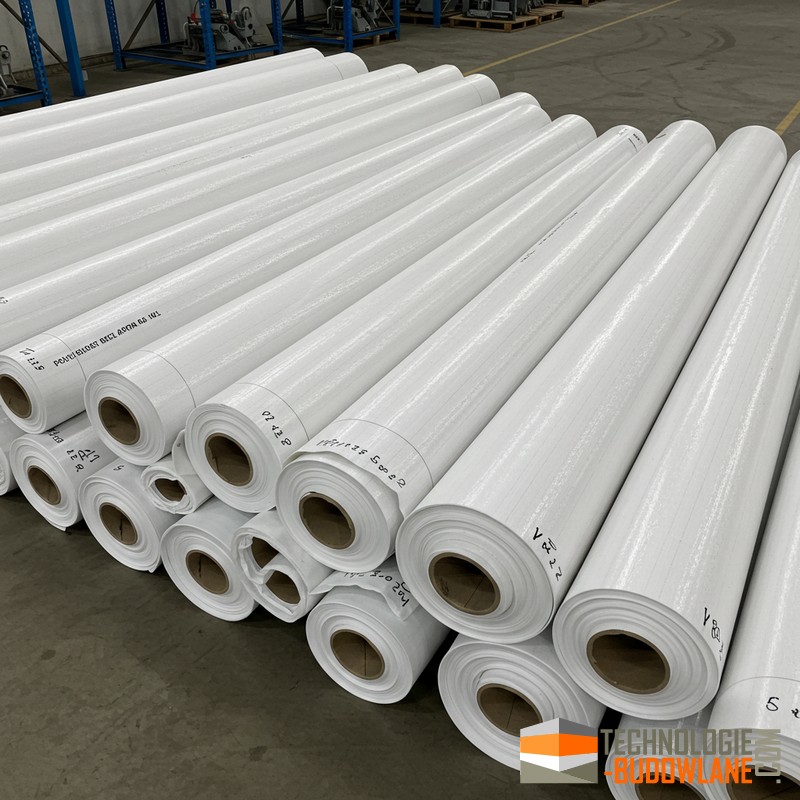

Geowłóknina pod płytę fundamentową to syntetyczny materiał w postaci igłowanej włókniny stosowany bezpośrednio na przygotowanym podłożu przed wykonaniem płyty fundamentowej. Jej zadaniem jest wzmocnienie i stabilizacja podłoża, a także ochrona przed nadmiernym uwodnieniem i mieszaniem się warstw gruntowych.

Podstawowe funkcje

• separacja gruntów: oddziela drobnoziarniste podłoże od podsypki żwirowej lub piaskowej

• filtracja i drenaż: przepuszcza wodę, zatrzymując jednocześnie cząstki gruntu

• wzmocnienie nośności: rozkłada obciążenia od płyty fundamentowej na większej powierzchni

• ochrona przed osiadaniem: zapobiega nierównomiernemu osiadaniu konstrukcji

Parametry techniczne


Montaż

• przygotowanie podłoża: usunąć luźne okruchy, wyrównać i lekko zagęścić

• podsypka: na grunt wysypać warstwę piasku lub żwiru o grubości 5–10 cm

• rozłożenie włókniny: ułożyć bez naciągania, z zakładem pasów min. 300 mm

• kotwienie: opcjonalnie użyć kołków gruntowych lub kamiennego obsypu

• wylewanie betonu: betonować bezpośrednio na geowłókninę, unikając przesunięć podczas wibracji masy betonowej

Korzyści

• zapobieganie mieszaniu się warstw gruntu z podsypką nośną

• zwiększenie trwałości i nośności podbudowy płyty fundamentowej

• ochrona przed nadmiernym uwodnieniem podłoża i erozją

• równomierny rozkład obciążeń, redukcja ryzyka pęknięć i osiadań

• obniżenie kosztów eksploatacji dzięki stabilniejszemu fundamentowi

Parametry geowłókniny pod płytę fundamentową

Instrukcje ITB dotyczące stosowania geowłókniny pod płytę fundamentową znajdują się w normie PN-EN 13252-3:2007. Norma ta określa wymagania dotyczące geowłókniny drenażowej, w tym jej właściwości mechaniczne, chemiczne i fizyczne.

Instrukcje te zostały opracowane przez Instytut Techniki Budowlanej i są powszechnie uznawane za standard w Polsce, zalecają następujące parametry geowłókniny do stosowania pod płyty fundamentowe:

• Gęstość – gęstość geowłókniny powinna wynosić co najmniej 100 g/m2.
• Przepuszczalność hydrauliczna – przepuszczalność hydrauliczna geowłókniny powinna wynosić co najmniej 100 dm3/h/m2.
• Wytrzymałość na rozciąganie – wytrzymałość na rozciąganie geowłókniny w kierunku podłużnym powinna wynosić co najmniej 20 kN/m.
• Wytrzymałość na rozdarcie – wytrzymałość na rozdarcie geowłókniny w kierunku podłużnym powinna wynosić co najmniej 150 N/m.

Geowłóknina spełniająca te parametry zapewni odpowiednią ochronę płyty fundamentowej i zwiększy jej trwałość.

Dodatkowo instrukcje zalecają, aby geowłóknina była układana w taki sposób, aby jej włókna były prostopadłe do kierunku przepływu wody. Geowłóknina powinna być układana w taki sposób, aby jej końce były zakładkane na siebie o co najmniej 20 cm. Geowłóknina powinna być układana w taki sposób, aby nie była naciągnięta.

Geowłóknina jest skutecznym materiałem, który może zapewnić wiele korzyści w zastosowaniach fundamentowych.
