Warstwa odcinająca z geowłókniny
Warstwa odcinająca z geowłókniny jest stosowana w celu uniemożliwienia mieszania się cząstek drobnych gruntu z warstwą o większej frakcji leżącej powyżej.
Warstwa odcinająca z geowłókniny pod geokratę – rola, parametry i zasady montażu
Warstwa odcinająca wykonana z geowłókniny, układana bezpośrednio pod systemem geokomórkowym (geokratą), stanowi fundament nowoczesnych systemów stabilizacji gruntu. Jej głównym zadaniem jest stworzenie trwałej bariery separacyjnej, która zapobiega mieszaniu się frakcji kruszywa wypełniającego geokratę z naturalnym podłożem gruntowym. Dzięki zastosowaniu geowłókniny o wysokiej przepuszczalności, konstrukcja nie tylko zyskuje na stabilności, ale również zachowuje zdolność do odprowadzania wód opadowych, co jest kluczowe dla ochrony przed erozją wewnętrzną i osiadaniem.
Dlaczego stosowanie warstwy odcinającej jest niezbędne?
W inżynierii drogowej i krajobrazowej, połączenie geowłókniny i geokraty tworzy tzw. efekt synergii. Sama geokrata odpowiada za zablokowanie kruszywa w poziomie (ograniczenie boczne), natomiast geowłóknina pod nią pełni funkcję "bezpiecznika" dla całej struktury. Bez tej warstwy, pod wpływem obciążeń dynamicznych (np. ruchu pojazdów) oraz cykli zamarzania i odmarzania, drobne cząstki gruntu spoistego (gliny, iły) mogłyby migrować w górę, zanieczyszczając czyste kruszywo w geokracie. Proces ten, zwany "pompowaniem", prowadzi do szybkiej utraty nośności i deformacji nawierzchni.
Główne korzyści z zastosowania warstwy odcinającej:
- Zwiększenie trwałości konstrukcji: Zapobieganie zapadaniu się kruszywa w miękkie podłoże.
- Optymalizacja kosztów: Możliwość zastosowania cieńszej warstwy podbudowy przy zachowaniu tych samych parametrów nośności.
- Ochrona hydrologiczna: Utrzymanie naturalnego drenażu pionowego, co zapobiega powstawaniu zastoisk wodnych i wysadzin mrozowych.
- Stabilizacja skarp: W przypadku układania na nasypach, geowłóknina zapobiega wymywaniu drobin gruntu spod geokraty, co mogłoby skutkować osuwiskami.
Wymagane parametry techniczne geowłókniny separacyjnej
Aby geowłóknina pod geokratą skutecznie spełniała swoje zadanie, musi charakteryzować się konkretnymi właściwościami fizyko-mechanicznymi. Dobór materiału zależy od rodzaju gruntu rodzimego oraz przewidywanych obciążeń. Poniżej przedstawiamy standardowe wymagania dla geowłóknin stosowanych na gruntach spoistych w budownictwie komunikacyjnym:
| Parametr | Wymagana wartość (minimum) | Znaczenie techniczne |
|---|---|---|
| Masa powierzchniowa (gramatura) | ≥ 200 g/m² | Określa gęstość materiału i jego odporność na uszkodzenia mechaniczne podczas montażu. |
| Wytrzymałość na rozciąganie | ≥ 15 kN/m (podłużnie i poprzecznie) | Zdolność do przenoszenia naprężeń bez rozerwania struktury. |
| Wydłużenie graniczne | ≤ 100% | Informuje o elastyczności materiału i jego zdolności do dopasowania się do nierówności terenu. |
| Siła przebicia (test CBR) | ≥ 2,5 kN | Odporność na przebicie przez ostre krawędzie kruszywa (np. tłucznia) podczas zagęszczania. |
| Średnica porów (O95) | ≤ 0,15 mm | Kluczowy parametr filtracyjny – zapobiega przenikaniu najdrobniejszych ziaren piasku i pyłu. |
Szczegółowe wytyczne według Instrukcji ITB
Instytut Techniki Budowlanej (ITB) precyzuje wymagania dla warstw odcinających w celu zapewnienia długoletniej eksploatacji fundamentów i nawierzchni. Zgodnie z wytycznymi, geowłóknina musi posiadać znak CE lub odpowiedni Certyfikat Zgodności, potwierdzający jej przydatność w budownictwie inżynieryjnym.
Zalecenia dotyczące przepuszczalności i wytrzymałości:
- Przepuszczalność hydrauliczna: Nie powinna być mniejsza niż 100 dm³/h/m². Pozwala to na swobodne odprowadzenie wody nawet przy intensywnych opadach, chroniąc konstrukcję przed upłynnieniem gruntu.
- Wytrzymałość na rozdarcie: Parametr ten powinien wynosić co najmniej 150 N. Jest to istotne w fazie budowy, gdy geowłóknina jest narażona na przypadkowe nacięcia lub zahaczenia przez sprzęt budowlany.
- Gęstość (minimalna): Choć dla lekkich prac dopuszcza się 100 g/m², w przypadku współpracy z geokratą zaleca się materiały o wyższej gęstości dla lepszej ochrony przed przebiciem.
Zasady prawidłowego montażu warstwy odcinającej
Nawet najlepszej jakości materiał nie spełni swojej funkcji, jeśli zostanie wadliwie ułożony. Podczas instalacji geowłókniny pod geokratę należy przestrzegać następujących reguł:
- Przygotowanie podłoża: Teren powinien być wyrównany, oczyszczony z dużych kamieni, korzeni i innych ostrych przedmiotów, które mogłyby przebić materiał.
- Kierunek układania: Zaleca się układanie pasm geowłókniny prostopadle do kierunku przepływu wody lub zgodnie z kierunkiem nachylenia skarpy.
- Zakłady (nakładanie pasm): Sąsiednie pasma geowłókniny muszą nachodzić na siebie. Minimalna szerokość zakładu to 20 cm na stabilnym gruncie oraz do 50 cm na gruntach bardzo miękkich i nawodnionych.
- Naprężenie materiału: Geowłóknina powinna być rozłożona gładko, bez fałd, ale jednocześnie nie może być naciągnięta "na sztywno". Musi mieć możliwość lekkiego osiadania wraz z gruntem.
- Mocowanie: Do czasu ułożenia geokraty i wypełnienia jej kruszywem, geowłókninę można stabilizować szpilkami montażowymi lub punktowo obciążyć, aby zapobiec jej przesunięciu przez wiatr.
Klasyfikacja geowłóknin w zależności od zastosowania
W zależności od specyfiki projektu, wybiera się różne typy materiałów geosyntetycznych:
| Typ materiału | Charakterystyka | Zalecane zastosowanie pod geokratę |
|---|---|---|
| Geowłóknina igłowana (PP/PET) | Wysoka wodoprzepuszczalność, doskonałe właściwości filtracyjne, duża elastyczność. | Standardowe rozwiązanie: podjazdy, drogi leśne, stabilizacja skarp i nasypów. |
| Geowłóknina tkana | Bardzo wysoka wytrzymałość mechaniczna przy małym wydłużeniu. Gorsza filtracja. | Wzmocnienie podłoża pod bardzo duże obciążenia (place składowe, terminale kontenerowe). |
| Geokompozyty drenażowe | Połączenie geowłókniny z siatką lub rdzeniem przestrzennym. | Miejsca o bardzo dużym napływie wody, gdzie wymagany jest aktywny drenaż boczny. |
Podsumowując, warstwa odcinająca z geowłókniny pod geokratę to element o kluczowym znaczeniu dla trwałości systemów wzmacniania podłoża. Prawidłowy dobór parametrów, takich jak gramatura (min. 200g/m²) i wytrzymałość na przebicie (min. 2,5kN), w połączeniu z rzetelnym montażem, gwarantuje bezawaryjne użytkowanie konstrukcji przez dziesięciolecia.

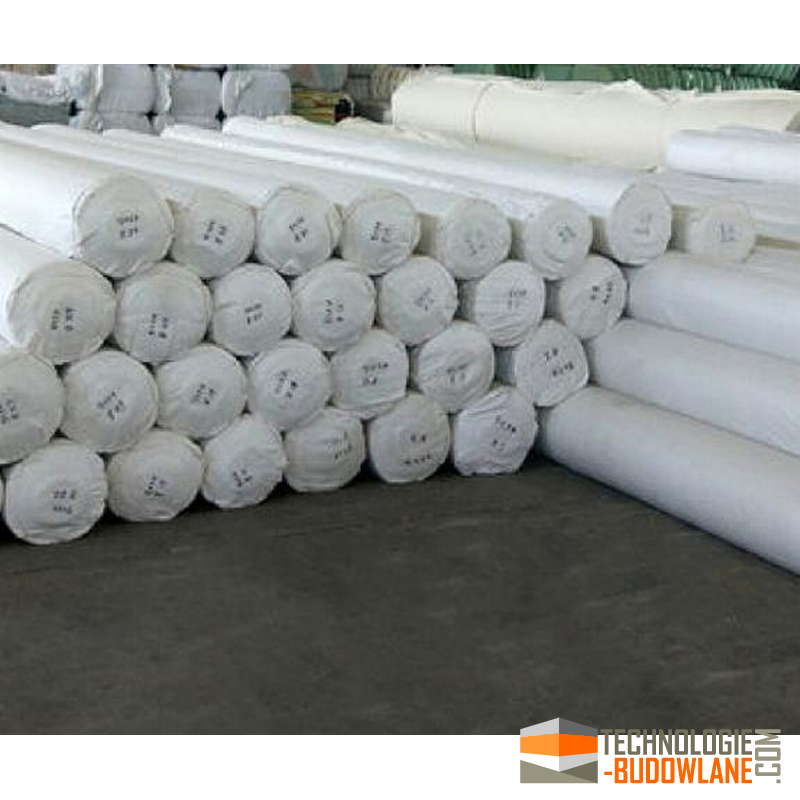

geowłóknina poliestrowa do separacji i wzmacniania gruntu Geowłóknina poliestrowa PET/PES to rodzaj geowłókniny, materiału geosyntetycznego, który składa się z poliestrowych włókien o różnych długościach i grubościach, spiętych ze sobą w procesie igłowania lub termicznie. Geowłóknina poliestrowa charakteryzuje się wysoką wytrzymałością na rozciąganie, odpornością na warunki atmosferyczne oraz korozję chemiczną. Zastosowanie geowłókniny poliestrowej jest szerokie i obejmuje między innymi stabilizację podłoża, ochronę przed erozją i osuwiskami, wzmocnienie gruntów, a także jako element drenażu. Podstawowe cechyProducent: produkt importowany Symbol: geo-wloknina-pes Jednostka: m2 Minimalne zamówienie: 100 m2 Specjalizacja: ochrona geomembrany, przeciwdziałanie odparowywaniu wody ze świeżego betonu, ochrona maty bentonitowej Grupa produktów: geowłóknina Rozwiązywane problemy: zapadający się chodnik - poobniżane fragmenty kostki brukowej , osuwanie skarp i zboczy, osiadanie nasypów, osiadanie gruntu, koleinowanie dróg i parkingów Zastosowanie: wzmocnienie skarpy, wzmocnienie podbudowy drogowej, stabilizacja gruntu, podbudowa pod kostkę, podbudowa drogowa, budowa wysypisk odpadów, budowa dróg tymczasowych i placów Sytuacje stosowania
a także wskazane w instrukcjach ITB w zakresie stosowania geowłókniny poliestrowej.:
zastosowania geowłókniny poliestrowej:
| |
Kod QR produktu | |
Stabilizacja pod geokratę jest często realizowana poprzez wykonanie warstwy odcinającej z geowłókniny. Geokrata to materiał wykonany z tworzywa sztucznego, który służy do wzmocnienia podłoża i zapobiegania erozji. Warstwa odcinająca z geowłókniny, z kolei, ma za zadanie zatrzymać drobne cząstki gruntu i umożliwić odpływ wody. Przeciwdziała także zapadaniu się geokraty w luźny grunt oraz chroni przed mieszaniem się warstwy tłucznia lub innej podbudowy z luźnym gruntem.
