Geosyntetyki w modernizacji linii kolejowych
Geosyntetyki są szeroko stosowane w modernizacji linii kolejowych ze względu na ich zdolność do poprawy trwałości, nośności i bezpieczeństwa infrastruktury.
Cel stosowania geosyntetyków kolejowych
Wzmacnianie podtorza kolejowego
- Geosyntetyki, takie jak geowłókniny, geotkaniny i geosiatki, są wykorzystywane do wzmocnienia warstw podtorza kolejowego. Działają one jako warstwa separacyjna, zapobiegając mieszaniu się różnych frakcji gruntu i poprawiając jego nośność.
- Geosyntetyki pomagają w redukcji deformacji podtorza, co jest szczególnie istotne w przypadku linii kolejowych o dużym obciążeniu i prędkości.
- Wzmacnianie podtorza za pomocą geosyntetyków przekłada się na wydłużenie żywotności linii kolejowej i zmniejszenie kosztów jej utrzymania.
Poprawa drenażu i odwodnienia nasypu kolejowego
- Geosyntetyki, takie jak mata drenażowa, geowłókniny filtracyjne, są stosowane w systemach drenażowych linii kolejowych. Ich zadaniem jest ochrona rur drenażowych przed zamuleniem, co zapewnia skuteczne odprowadzanie wody z podtorza.
- Odpowiedni drenaż jest kluczowy dla stabilności podtorza i zapobiega jego osiadaniu oraz deformacjom.
- Geosyntetyki drenażowe pomagają w utrzymaniu suchości podtorza, co zwiększa jego trwałość i odporność na obciążenia.

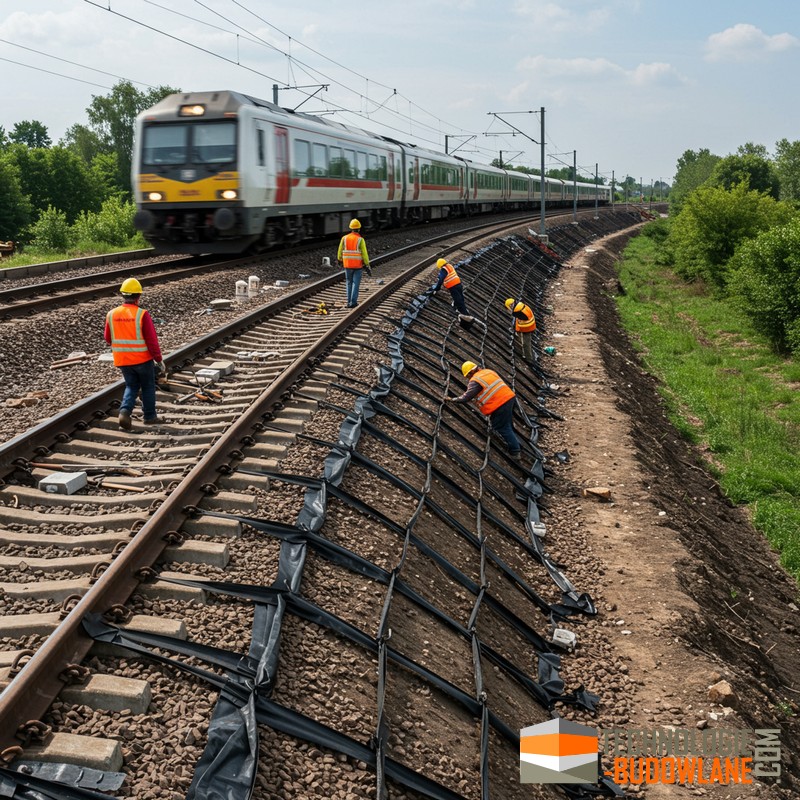

Ochrona, stabilizacja i wzmocnienie nasypów kolejowych
Wzmacnianie nasypów kolejowych i wzmacnianie torowisk geosyntetykami.
- Geosyntetyki, takie jak georuszty i geosiatki, są wykorzystywane do wzmacniania nasypów kolejowych. Ich zadaniem jest stabilizacja skarp i zapobieganie osuwiskom.
- Geosyntetyki chronią nasypy przed erozją spowodowaną wodą i wiatrem, co jest szczególnie istotne w przypadku linii kolejowych położonych w trudnych warunkach terenowych.
- Wzmacnianie nasypów za pomocą geosyntetyków poprawia bezpieczeństwo linii kolejowej i minimalizuje ryzyko awarii.
Izolacja akustyczna i wibracyjna trakcji kolejowej
- Geosyntetyki, takie jak geowłókniny i geomembrany, mogą być stosowane jako warstwy izolacyjne w konstrukcjach linii kolejowych. Ich zadaniem jest redukcja hałasu i wibracji generowanych przez pociągi.
- Izolacja akustyczna i wibracyjna jest szczególnie istotna w przypadku linii kolejowych przebiegających przez tereny zabudowane.
- Geosyntetyki pomagają w poprawie komfortu mieszkańców i minimalizują negatywny wpływ kolei na środowisko.
Rodzaje geosyntetyków stosowanych w modernizacji linii kolejowych
Geosyntetyki są wykorzystywane głównie do stabilizacji podłoża, wzmocnienia skarp i zboczy oraz zapobiegania erozji gruntu. W dokumencie wymienione są dwa główne rodzaje geosyntetyków:
-
Geowłókniny: Stosowane jako warstwy oddzielająco-filtracyjne, wzmacniające górne warstwy podłoża kolejowego w miejscach o słabej nośności. Geowłókniny są odporne na biodegradację i działanie czynników środowiskowych.
-
Funkcja: Separacja, filtracja, drenaż, ochrona.
-
Zastosowanie: Wzmacnianie podtorza, ochrona rur drenażowych, separacja warstw gruntu, filtracja wody
-
Cechy: Przepuszczalne dla wody, elastyczne, łatwe w instalacji.
-
-
Geokraty: Przestrzenne materiały z tworzyw sztucznych, stosowane do wzmocnienia skarp i zboczy, zapobiegające erozji gruntu. Geokraty wypełniane są materiałem zasypowym, takim jak grunt mineralny.
-
-
Funkcja: Wzmacnianie, separacja.
-
Zastosowanie: Wzmacnianie podtorza, nasypów kolejowych, stabilizacja gruntu.
-
Cechy: Wytrzymałe na rozciąganie, odporne na uszkodzenia mechaniczne.
-
-
-
Funkcja: Wzmacnianie.
-
Zastosowanie: Wzmacnianie podtorza, nasypów kolejowych, stabilizacja skarp.
-
Cechy: Wysoka wytrzymałość na rozciąganie, przestrzenna struktura.
-
-
-
Funkcja: Izolacja, uszczelnianie.
-
Zastosowanie: Izolacja akustyczna i wibracyjna, ochrona przed wodą.
-
Cechy: Nieprzepuszczalne dla wody, elastyczne.
-
-
-
Funkcja: Wielofunkcyjne (np. wzmacnianie i drenaż).
-
Zastosowanie: Wzmacnianie i drenaż podtorza, ochrona nasypów.
-
Cechy: Kombinacja różnych geosyntetyków, dostosowane do specyficznych potrzeb.
-
-
-
Funkcja: Wzmacnianie
-
Zastosowanie: Wzmacnianie nasypów kolejowych, stabilizacja skarp.
-
Cechy: Wysoka wytrzymałość na rozciąganie, przestrzenna struktura.
-
-
-
Funkcja: Ochrona przeciwerozyjna.
-
Zastosowanie: Ochrona skarp nasypów kolejowych przed erozją.
-
Cechy: Przepuszczalne dla wody, chroniące przed erozją.
-
Typowe wymagania techniczne dla geosyntetyków
-
Geowłókniny - geowłóknina kolejowa
-
Wytrzymałość na przebicie statyczne (CBR) ≥ 2000 N.
-
Wytrzymałość na rozciąganie wszerz ≥ 16 kN/m.
-
Wodoprzepuszczalność ≥ 5 x 10⁻⁴ m/s.
-
Masa powierzchniowa ≥ 250 g/m².
-
Charakterystyczna wielkość porów (O90) 0,06–0,20 mm.
-
-
Geokraty - geokrata kolejowa i drogowa
-
Wykonane z polietylenu wysokiej gęstości (HDPE).
-
Wytrzymałość na rozciąganie ≥ 21 000 kN/m².
-
Odporność na korozję naprężeniową ≥ 2000 godzin.
-

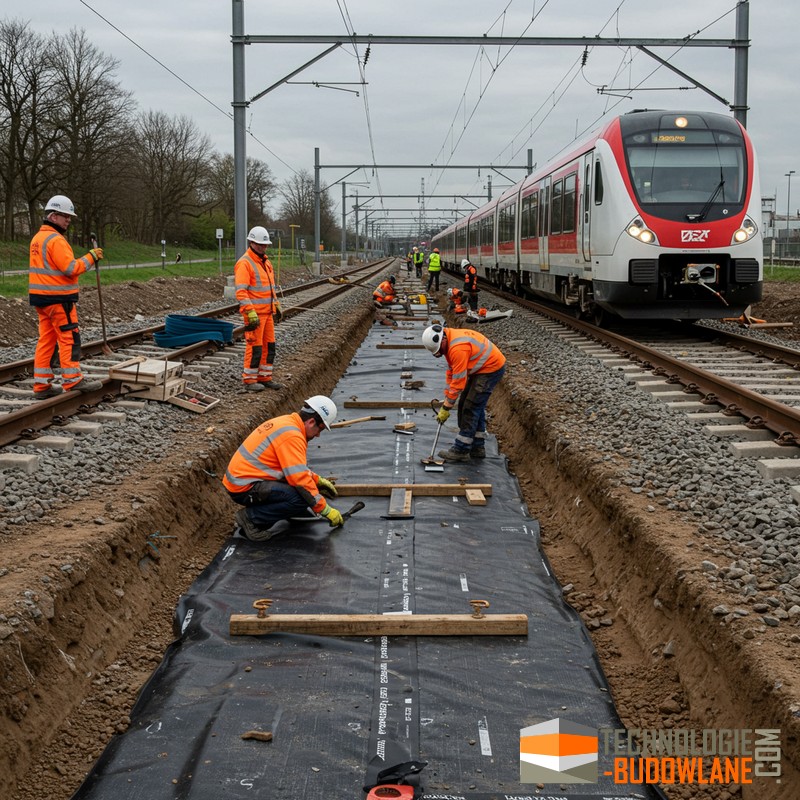

Proces montażu geosyntetyków
-
Geowłókniny:
-
Układane na przygotowanym podłożu, łączone na zakładkę o szerokości 40–80 cm.
-
W rejonie słupów trakcyjnych geowłóknina jest nacinana w "kopertę".
-
Kierunek zakładu powinien być zgodny ze spadkami poprzecznymi i podłużnymi torowiska.
-
-
Geokraty:
-
Rozciągane na przygotowanej powierzchni, przytwierdzane do podłoża za pomocą metalowych kotew.
-
Poszczególne sekcje geokraty łączone są za pomocą opasek samozaciskowych lub zszywek metalowych lub kotwy do geokraty
-
Geokomórki wypełniane są materiałem zasypowym, który jest mechanicznie zagęszczany.
-
Przepisy i normy
-
Dokument odnosi się do norm europejskich, takich jak PN-EN 13250 (wymagania dla geosyntetyków stosowanych w budowie dróg kolejowych) oraz PN-EN 13251 (wymagania dla geosyntetyków stosowanych w robotach ziemnych).
-
Wymagania dotyczące geosyntetyków są zgodne z "Warunkami technicznymi utrzymania podtorza kolejowego – Id-3".
Podsumowanie
Geosyntetyki odgrywają kluczową rolę w modernizacji linii kolejowych, zapewniając stabilność podłoża, wzmocnienie skarp i ochronę przed erozją. Wymagania techniczne dotyczące materiałów i procesu montażu są ściśle określone, aby zapewnić trwałość i bezpieczeństwo konstrukcji torowiska.
Geosyntetyki
Geosyntetyki to ogólna nazwa dla grupy wyrobów inżynierskich, których co najmniej jeden składnik jest wytworzony z polimeru (np. polietylenu, polipropylenu, poliestru). Stosuje się je w kontakcie z gruntem, skałą lub innymi materiałami geotechnicznymi w budownictwie lądowym, wodnym i geotechnice. Ich głównym zadaniem jest poprawa funkcjonalności i trwałości konstrukcji ziemnych i budowlanych.
Geosyntetyki, geotkaniny, geosiatki, geowłókniny - te materiały pomagają rozwiązać realne problemy konstrukcyjne.
Główne funkcje geosyntetyków
-
Separacyjna — zapobiegają mieszaniu się warstw gruntu lub kruszywa o różnym uziarnieniu (np. oddzielenie podbudowy drogowej od słabego podłoża), co chroni przed utratą nośności spowodowaną migracją drobnych cząstek.
-
Wzmacniająca — działają jak zbrojenie gruntu, przejmując naprężenia rozciągające i zwiększając nośność oraz stabilność konstrukcji; stosowane przy nasypach, skarpach i podbudowach drogowych.
-
Filtracyjna — przepuszczają wodę prostopadle do swojej powierzchni, jednocześnie zatrzymując cząstki gruntu, co zapobiega erozji i zamulaniu warstw drenażowych.
-
Drenująca — odprowadzają wodę lub inne ciecze wzdłuż płaszczyzny materiału; stosowane w systemach drenażowych jako zamiennik warstw kruszywowych.
-
Izolacyjna — tworzą barierę dla cieczy lub gazów; wykorzystywane do uszczelniania składowisk, zbiorników i oczyszczalni.
-
Ochronna (przeciwerozyjna) — zabezpieczają powierzchnię gruntu przed erozją wskutek wody i wiatru oraz wspierają ukorzenianie roślinności.
- Budowa tuneli: Geosyntetyki są stosowane w budowie tuneli, w celu zwiększenia ich wytrzymałości i stabilności. Mogą one zapobiec osuwaniu się ziemi i utrzymać odpowiednią odległość między ścianami tunelu.
- Inne zastosowania geosyntetyków
Oprócz tych zastosowań, geosyntetyki są również wykorzystywane w innych dziedzinach, takich jak rolnictwo, górnictwo czy oczyszczalnie ścieków.
Oferujemy pomoc w zakresie doboru i projektowania. Realizujemy dostawy geosyntetyków bezpośrednio z magazynów producenta na plac budowy.
Od ponad roku korzystamy z dostaw geosyntetyków, które realizowane są przez platformę dystrybucyjną WWW.TECHNOLOGIE BUDOWLANE.COM. Najczęściej zaopatrujemy się w geowłókniny. Za każdym razem dostawy geosyntetyków realizowane są terminowo i z naszymi oczekiwanimi, bezpośrednio na plac budowy. [ ... ] ALBREHTA Sp. z o.o., Polska, Rosja, Litwa, Ukraina
Rodzajowy podział geosyntetyków przedstawia poniższy rysunek.
| GEOSYNTETYKI | ||
| geosyntetyki przepuszczalne | geosyntetyki nieprzepuszczalne | |
| geotekstylia | pokrewne | geomembrany jednowarstwowe |
| geodzianiny | georuszty (georuszty dziane, georuszty tkane, georuszty plecione, georuszty tłoczone, georuszty spajane - o sztywnych oczkach) |
geokompozyty (bentomaty, geomembrany wielowarstwowe, geomembrany wzmocnione, geomembrany bentonitowe) |
| geotkaniny | geokraty | geopianki |
| geowłókniny (geowłókniny klejone termicznie, geowłókniny igłowane, geowłókniny igłowano-wykurczane) |
geosiatki (geosiatki węzełkowe, geosiatki bezwęzełkowe) |
|
| geomaty | ||
| geodreny | ||
| geokompozyty | ||
Geosyntetyki to materiały stosowane w inżynierii geotechnicznej, które pomagają wzmocnić i ochronić glebę oraz zapobiec erozji. Są to zwykle syntetyczne materiały wykonane z polimerów, takich jak polipropylen, poliester czy poliamid, ale mogą być też wykonane z naturalnych materiałów, takich jak włókna roślinne.
Do najczęściej stosowanych geosyntetyków należą:
-
Geowłókniny - to płaskie materiały wykonane z włókien syntetycznych, które są wykorzystywane do wzmocnienia gruntów i zapobiegania erozji. Geowłókniny są bardzo lekkie i łatwe w transporcie oraz instalacji
-
Geosiatki - to siatki wykonane z włókien syntetycznych lub naturalnych, które służą do wzmocnienia gruntów i zapobiegania erozji. Geosiatki są bardzo wytrzymałe i odporne na uszkodzenia mechaniczne.
-
Geokompozyty - to materiały składające się z dwóch lub więcej warstw geosyntetyków, które są połączone ze sobą w celu uzyskania lepszych właściwości mechanicznych i hydroizolacyjnych.
-
Geomembrany - to cienkie folie wykonane z polimerów, które służą do izolacji i ochrony przed wodą, chemikaliami i innymi substancjami.
-
Geodreny - to rury wykonane z geosyntetyków, które służą do drenażu i odprowadzania wody.
Zastosowanie geosyntetyków w budownictwie oraz ochronie środowiska
Geosyntetyki są wykorzystywane w różnych zastosowaniach, takich jak budowa dróg, autostrad, torowisk i nasypów kolejowych, lotnisk, kanałów, zbiorników retencyjnych, budynków, tuneli oraz w rekultywacji terenów zdegradowanych. Geosyntetyki pomagają zmniejszyć koszty budowy i utrzymania infrastruktury, a także poprawić bezpieczeństwo i trwałość obiektów.
Wśród geosyntetyków nieprzepuszczalnych najczęściej stosowane są geomembrany PEHD i PCV, bentomaty i część geokompozytów. Ich zadaniem jest przede wszystkim uszczelnienie, czasem również separacja.
