Uszkodzenia konstrukcji betonowych

Uszkodzenia konstrukcji betonowych to procesy prowadzące do utraty nośności, trwałości i bezpieczeństwa elementów żelbetowych i betonowych. Skuteczna reakcja wymaga diagnozy przyczyny, oceny skali uszkodzeń i zaplanowania napraw oraz wzmocnień zgodnie z zasadami inżynierii.

Skuteczna naprawa betonu i usuwanie skutków uszkodzeń konstrukcji betonowych wymaga systemowego podejścia: dokładnej diagnostyki, eliminacji przyczyn, dobrania technologii naprawczej i materiałowej oraz kontroli wykonania i późniejszego monitoringu, aby przywrócić bezpieczeństwo i trwałość konstrukcji.

Główne typy uszkodzeń konstrukcji z betonu i żelbetu

• Pęknięcia i rysy: włosowate, średnie i głębokie; mogą mieć charakter statyczny, termiczny lub skurczowy.

  • Pęknięcia konstrukcyjne

  • Jak zakleić rysy w betonie

• Ubytki i odpryski: lokalne odpadanie betonu na krawędziach i w strefach udarowych.

  • Naprawa ubytków w betonie na zewnątrz

• Pustki i raki (nieciągłości): wynikające z niewłaściwego zagęszczenia i segregacji mieszanki.

  • Niezawibrowany beton i naprawa raków w betonie materiałami naprawczymi

• Zimne złącza i brak adhezji między warstwami betonowania.

• Korozja zbrojenia: pęcznienie rdzy, spękania otuliny, ubytek przekroju stali.



  • Pasywacja prętów zbrojeniowych

• Degradacja chemiczna: karbonatyzacja, ataki chlorkowe, siarczanowe, ługowanie, reakcje alkalia‑kruszywo (ASR).

  • Powłoka chemoodporna

  • Naprawa betonu narażonego na agresywne środowisko chemiczne

• Uszkodzenia mrozowe: spękania i łuszczenia wskutek cykli zamarzania/odmrażania.

  • Naprawa mrozowych uszkodzeń betonu

• Zmęczenie i pełzanie: długotrwałe obciążenia powodujące narastające odkształcenia i mikropęknięcia.

Przyczyny powstawania uszkodzeń konstrukcji betonowych

• Błędy projektowe: niewłaściwe przekroje, błędne założenia obciążeń, niedostateczna otulina zbrojenia.

• Błędy wykonawcze: zła receptura betonu, nadmiar wody, brak zagęszczenia, złe warunki wiązania i pielęgnacji, zimne złącza.



• Czynniki eksploatacyjne: przeciążenia, uderzenia, wibracje, niewłaściwe użytkowanie.

• Warunki środowiskowe: wilgoć, sole odladzające, dwutlenek węgla, środowiska agresywne chemicznie, cykle termiczne.

• Starzenie materiału i efekty długotrwałe: postępująca karbonatyzacja, kumulacja uszkodzeń zmęczeniowych.

Diagnostyka i ocena stanu

• Rozpoznanie wizualne: mapa rys, lokalizacja ubytków, przebarwień i oznak korozji.

• Badania nieniszczące (NDT): młotek Schmidta (sklerometr), badania ultradźwiękowe betonu, badanie betonu georadarem (GPR), termowizja, pomiar potencjału korozyjnego i rezystywności.

  • badanie młotkiem Schmidta

• Badania niszczące: pobranie rdzeni do badań wytrzymałościowych, analiza chemiczna chlorków, test karbonatyzacji (fenoloftaleina), pull‑off/pull‑out.

• Ocena nośności: obliczenia projektowe, analiza MES, próby obciążeniowe.

• Sporządzenie raportu diagnostycznego: przyczyna, zakres naprawy, priorytety i rekomendowane rozwiązania.



Zasady doboru metody naprawczej

• Usunąć lub ograniczyć przyczynę uszkodzeń przed naprawą (np. eliminacja źródeł wilgoci, solenia, przeciążeń).

• Dobierać materiały kompatybilne chemicznie i mechanicznie z istniejącym betonem.

• Minimalizować ingerencję przy zachowaniu wymagań nośności i trwałości.

• Planować naprawę z uwzględnieniem warunków wykonania, pielęgnacji i kontroli jakości.

Typowe metody naprawcze i wzmocnienia

• Naprawy powierzchniowe i uzupełnienia zaprawami naprawczymi PCC: oczyszczenie, gruntowanie, aplikacja zaprawy i pielęgnacja.

• Iniekcje żywicami epoksydowymi: strukturalne zespalanie pęknięć i przywrócenie stateczności.

• Iniekcje poliuretanowe: uszczelnienie i iniekcja w wilgotnym środowisku.

• Zszywanie pęknięć klamrami stalowymi i kotwami: mechaniczne zespolenie przekroju.



• Torkretowanie / natrysk cementowy: odbudowa dużych powierzchni z utratą materiału.

• Wzmocnienia FRP (CFRP/GFRP): przyklejane taśmy węglowe, pręty NSM; zwiększenie nośności i odporności korozyjnej, np. SikaWrap 230C

• Dobetonowanie i dozbrojenie: przywrócenie przekrojów konstruktcyjnych, nadlewanie betonu, wylewanie betonu na stary beton

• Sprężanie zewnętrzne: aktywne zwiększenie nośności elementów ugiętych.

Zabezpieczenia i środki ochronne

• Ochrona antykorozyjna odsłoniętej stali: pasywatory, powłoki epoksydowe, inhibitory korozji.

• Hydroizolacje i powłoki ochronne: powłoki żywiczne, powłoki cementowe, impregnaty hydrofobowe.

• Systemy odprowadzenia wody i kontrola środowiska pracy (wentylacja, izolacje przeciwwilgociowe).

• Plan przeglądów i monitoringu: regularne kontrole, pomiary stanu zbrojenia i rys.

Praktyczne wskazówki wykonawcze

• Wykonać najpierw testy i próby na małym obszarze; potwierdzić wybór materiału i technologii.

• Stosować wytyczne i normy (EN 1504 dla napraw i ochrony betonu, Eurokody dla obliczeń), oraz instrukcje producentów materiałów.

• Zapewnić odpowiednie przygotowanie podłoża — shot blasting, hydroczyszczenie, mechaniczne oczyszczanie.

• Dbać o pielęgnację napraw: kontrola wilgotności i temperatury przez zalecany okres.

• Dokumentować wszystkie prace: protokoły, pomiary, zdjęcia i certyfikaty materiałów.

• Polecamy materiały naprawcze DRIZORO



Uszkodzenia betonu w konstrukcjach hydrotechnicznych i inżynieryjnych

Beton, mimo swojej wytrzymałości i trwałości, podlega stopniowej degradacji pod wpływem czynników wewnętrznych i zewnętrznych. Uszkodzenia betonu mogą prowadzić do utraty nośności konstrukcji, zagrożenia bezpieczeństwa użytkowników i wysokich kosztów napraw. Prawidłowa diagnostyka i dobór odpowiednich metod naprawczych są kluczowe dla zachowania trwałości obiektów betonowych.

Abrazja, Kawitacja, Karbonatyzacja betonu, Korozja powodowana mrozem, Korozja ługowania etc to przykładowe uszkodzenia betonu

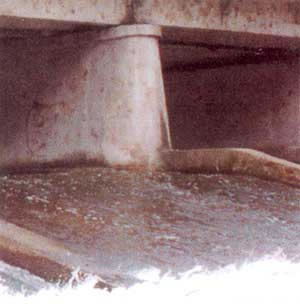

Ścieranie powierzchni betonowych przez rumowisko wleczone.
Uszkodzenie charakterystyczne dla przelewów, bystrzy, wypadów jazów, kanałów w oczyszczalniach ścieków itp.

	Abrazja Ścieranie powierzchni betonowych przez rumowisko wleczone. Uszkodzenie charakterystyczne dla przelewów, bystrzy, wypadów jazów, kanałów w oczyszczalniach ścieków itp.

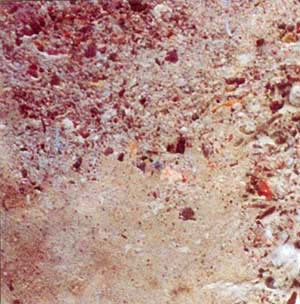

Kawitacja Wyrywanie kruszywa i spoiwa z powierzchni betonu na skutek działania podciśnienia w strefie przystrumieniowej wody płynącej z dużą prędkością. Uszkodzenie charakterystyczne dla przelewów, bystrzy i elementów elektrowni wodnych.

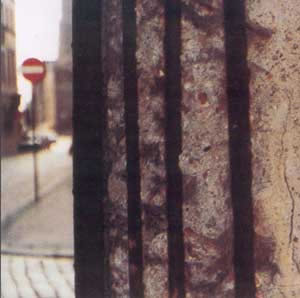

	Karbonatyzacja betonu W pierwszym stadium na powierzchni betonu wzdłuż prętów zbrojeniowych pojawiają się rysy, następnie odpada otulina betonowa. Karbonatyzacja betonu jest wietrzeniowym procesem chemicznym przebiegającym pod wpływem dwutlenku węgla i wody; wodorotlenek wapnia przeobraża się w węglan wapnia. Podczas karbonatyzacji wzrasta twardość i wytrzymałość betonu na ściskanie, a twardość pH maleje z ok. 12 do ok. 7, tzn. odczyn z zasadowego zmienia się na obojętny. Dla betonu jest to zjawisko pozytywne, natomiast dla zbrojenia negatywne. W betonie o odczynie zasadowym na powierzchni stali tworzy się pasywna warstwa tlenków chroniąca zbrojenie przed korozją. Warstwa ta zanika w betonie o wartości pH < ok. 9,5.

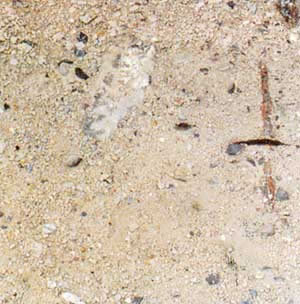

Korozja powodowana mrozem Powierzchniowe ubytki i wykruszania betonu. Woda zamarzając w porach i szczelinach powiększa swą objętość i rozsadza beton.

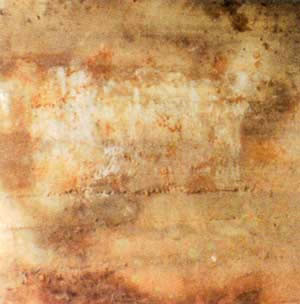

	Korozja powodowana przez sole Na powierzchniach występują białe wykwity, a przy krawędziach rys białe i/lub rdzawe wycieki o słonym smaku. Beton pęcznieje i traci spójność. Jony soli reagują ze składnikami stwardniałego zaczynu cementowego tworząc nierozpuszczalne produkty, które krystalizują z wodą zwiększając przy tym znacznie swą objętość (korozja siarczanowa) lub cyklicznie krystalizują i rozpuszczają się w zależności od wilgotności powietrza (korozja chlorkowa). W wilgotnym betonie wolne jony soli powodują korozje stali zbrojeniowej.

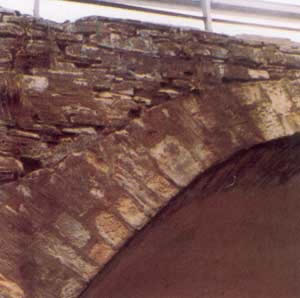

Korozja ługowania Beton lub zaprawa obsypują się. W obrębie rys występują biało-żółte wycieki. Ługowanie polega na wypłukiwaniu z betonu przez miękką wodę substancji rozpuszczalnych, głównie wodorotlenku wapnia, co powoduje zmniejszenie szczelności i osłabienie spójności betonu.

© 2000 DRIZORO S.A. dystrybucja: STRUCTUM Sp. z o.o.

Producent Drizoro oferuje szeroką gamę materiałów naprawczych do betonu, murów, posadzek i innych konstrukcji. Są to produkty naprawcze wysokiej jakości, często szybkowiążące i bezskurczowe, przeznaczone do napraw strukturalnych oraz miejscowych.

Naprawa konstrukcji żelbetowych wymaga specjalistycznej wiedzy i doświadczenia. Konstrukcje te, ze względu na swoją specyfikę (połączenie betonu i stali zbrojeniowej), narażone są na różnego rodzaju uszkodzenia, takie jak pęknięcia, ubytki betonu, korozja zbrojenia czy uszkodzenia mechaniczne. Właściwa diagnoza i dobór odpowiedniej metody naprawy są kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji.

Uszkodzenia betonu mogą prowadzić do utraty nośności konstrukcji, zagrożenia bezpieczeństwa użytkowników i wysokich kosztów napraw. Prawidłowa diagnostyka betonu i dobór odpowiednich metod naprawczych są kluczowe dla zachowania trwałości obiektów betonowych.

Beton, mimo swojej wytrzymałości i trwałości, podlega stopniowej degradacji betonu pod wpływem czynników wewnętrznych i zewnętrznych a powstające uszkodzenia betonu są wynikiem kombinacji czynników, które można ogólnie podzielić na fizyczne, chemiczne i mechaniczne.

Badanie konstrukcji budowlanych w celu określenia nośności stropu, belek, nadproży, słupów i innych elementów konstrukcyjnych jest kluczowym etapem zapewnienia bezpieczeństwa i trwałości obiektu. Analiza ta umożliwia ocenę stanu technicznego konstrukcji, identyfikację ewentualnych defektów oraz dalsze planowanie prac konserwacyjnych lub modernizacyjnych. Badania konstrukcji budowlanych wykonuje się m.in. w celu wykonania EKSPERTYZY BUDOWLANEJ której celem może być ocena stanu technicznego lub określenie nośności lub wytrzymałości konstrukcji lub jej elementu.
