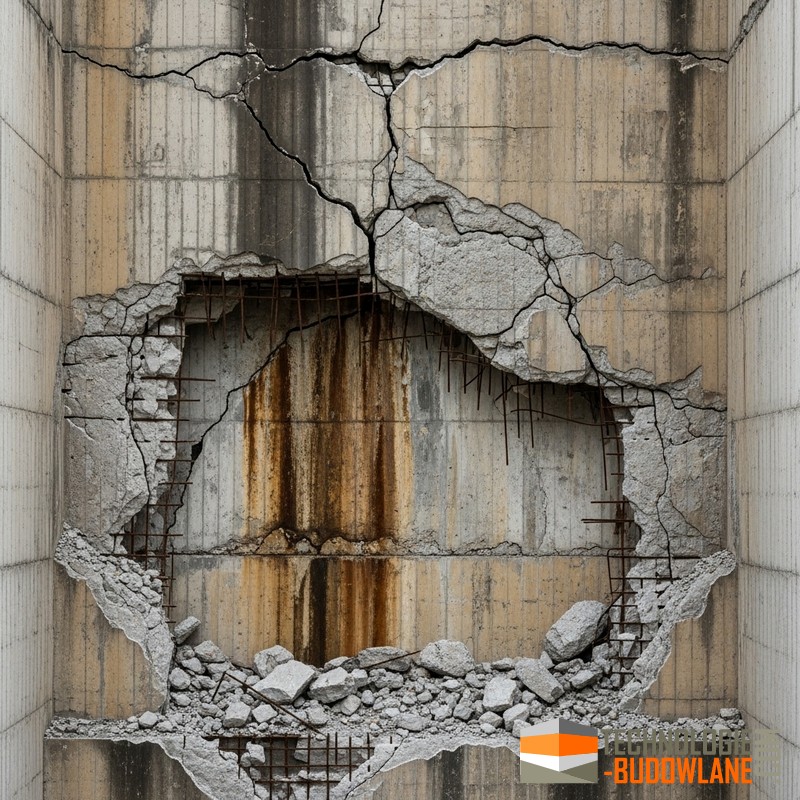

Uszkodzenia betonu

Uszkodzenia betonu mogą prowadzić do utraty nośności konstrukcji, zagrożenia bezpieczeństwa użytkowników i wysokich kosztów napraw. Prawidłowa diagnostyka betonu i dobór odpowiednich metod naprawczych są kluczowe dla zachowania trwałości obiektów betonowych.

Beton, mimo swojej wytrzymałości i trwałości, podlega stopniowej degradacji betonu pod wpływem czynników wewnętrznych i zewnętrznych a powstające uszkodzenia betonu są wynikiem kombinacji czynników, które można ogólnie podzielić na fizyczne, chemiczne i mechaniczne.

Degradacja betonu jest procesem prowadzącym do utraty właściwości mechanicznych i trwałości konstrukcji betonowych, który obejmuje szereg zjawisk wynikających z czynników materiałowych, wykonawczych i środowiskowych, których skutkiem są spękania, łuszczenie, kruszenie i korozja zbrojenia.

Skuteczna naprawa betonu wymaga systemowego podejścia — prawidłowej diagnostyki, usunięcia przyczyn, doboru odpowiednich materiałów i technologii, starannego przygotowania podłoża oraz kontroli jakości zgodnie z obowiązującymi zasadami wykonania i normami.

Rodzaje uszkodzeń betonu

• Uszkodzenia powierzchniowe betonu

  • Rozwarstwienie, odspajanie, łuszczenie i kruszenie powierzchni betonu

  • Wykruszenia: utrata drobnych cząstek, ścieranie, nierówności.

  • Spękania włosowate i siatkowe: skurcz plastikowy, szybkie wysychanie.

  • Odpryski i łuszczenie: lokalne odpadające fragmenty; zwykle wynik uderzeń, przemarzania lub słabej adhezji powłok.

  • Wykwity solne: białe naloty wynikające z transportu jonów wody i krystalizacji soli na powierzchni.

  • Uszkodzenia mrozowe betonu: łuszczenie i spękania płytkowate (delaminacja cienkich warstw), odpryski i ubytki krawędziowe (oczka, wentylowane fragmenty powierzchni), siatki drobnych mikropęknięć widocznych na powierzchni, matowy, pylący lub „mączny” wygląd powierzchni wskazujący na rozluźnienie cementowego spoiwa, zobacz: naprawa ubytków w betonie na zewnątrz

• Uszkodzenia strukturalne betonu



  • Pęknięcia średnie i głębokie: powodujące utratę nośności, wynikające z przeciążeń, termicznych naprężeń, skurczu i osiadania.

    • Pęknięcia konstrukcyjne, często poważne uszkodzenia konstrukcji budowlanej

  • Pustki (raki): niezagęszczony beton, zredukowana wytrzymałość.

    • Niezawibrowany beton i naprawa raków w betonie materiałami naprawczymi

  • Rozsegregowanie: oddzielenie kruszywa od zaprawy przy nadmiarze wody lub niewłaściwym transportu.

  • Zimne złącza: przerwy w betonowaniu prowadzące do słabej adhezji między warstwami.

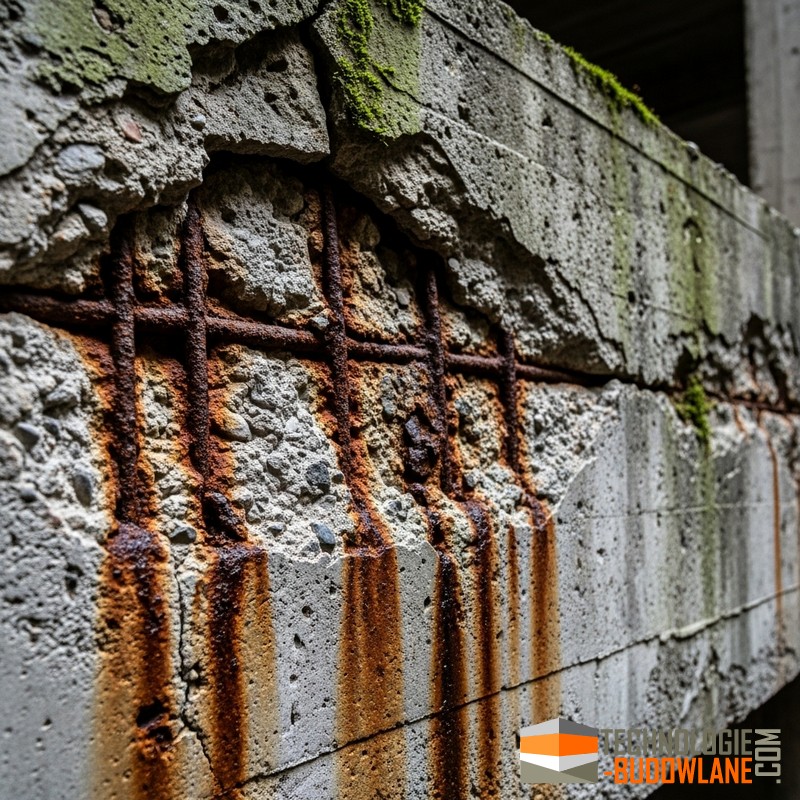

  • Korozja zbrojenia: pęcznienie rdzy, spękania otuliny, ubytki przekroju stali.

    • Pasywacja prętów zbrojeniowych

• Uszkodzenia korozyjne i chemiczne betonu

  • Karbonatyzacja: utrata alkalicznej ochrony zbrojenia wskutek dyfuzji CO2.

    • Ochrona betonu przed karbonatyzacją

  • Działanie jonów chlorkowych: miejscowa korozja zbrojenia.

  • Korozja siarczanowa i ługowanie: rozkład spoiwa, pęcznienie i utrata masy.

  • Uszkodzenia biologiczne: działanie mikroorganizmów w środowiskach agresywnych chemicznie.

Przyczyny uszkodzeń betonu

Uszkodzenia betonu są wynikiem kombinacji czynników, które można ogólnie podzielić na fizyczne, chemiczne i mechaniczne. Szkodliwe warunki eksploatacji, ale także błędy wykonawcze podczas betonowania czy wady materiałowe betonu mogą powodować problemy z jakością i skutecznością betonu.

• Błędy projektowe i wykonawcze: niewłaściwa klasa betonu, nadmiar wody (wysokie w/c), brak wibrowania, cienka otulina zbrojenia, brak pielęgnacji.

• Czas i zjawiska długotrwałe, degradacja betonu: pełzanie, zmęczenie materiału, karbonatyzacja postępująca z wiekiem konstrukcji.

• Czynniki środowiskowe i eksploatacyjne: cykle mrozu i rozmrożenia, wilgoć, agresywne chemikalia (sole, kwaśne opady), promieniowanie UV, przeciążenia statyczne i dynamiczne, wibracje, uderzenia.

• Wady materiałowe: Zanieczyszczenia, problemy z kruszywem, wodą, cementem, domieszkami do betonu.

Wady i uszkodzenia betonu powodowane czynnikami mechanicznymi, występują np. przy dociążeniu konstrukcji betonowej obciążeniem przekraczającym wytrzymałość betonu na ściskanie i są to. m.in.:

• Rysy obciążeniowe betonu

• Pęknięcia strukturalne betonu

• Pęknięcia ukośne betonu

• Pęknięcia wzdłuż zbrojenia betonu

• Przeciążenie elementu betonowego

• Uderzenia i wgniecenia betonu

• Abrazja powierzchni betonu



• Erozja hydrauliczna betonu

• Zmęczeniowe pęknięcia betonu

• Pęknięcia od drgań betonu

• Pęknięcia od osiadania fundamentów betonu

• Przebicia instalacyjne betonu

• Ubytki po uderzeniach betonu

• Zarysowania od ruchu pojazdów po betonie

• Zarysowania od sprzętu i maszyn na betonie

• Odspojenia krawędzi betonu

• Pęknięcia od ścinania betonu

• Pęknięcia od zginania betonu

• Lokalne odspojenia betonu pod obciążeniem

• Zniszczenia od uderzeń termicznych

Błędy wykonawcze przy betonowaniu

Błędy wykonawcze przy betonowaniu to szeroki zakres nieprawidłowości i wad betonu, które mogą wystąpić na każdym etapie prac – od przygotowania mieszanki, przez wylewanie i zagęszczanie, aż po pielęgnację. Widocznymi rezultatami błędów podczas wykonania betonu są defekty i uszkodzenia betonu.

Wady i uszkodzenia betonu powodowane czynnikami mechanicznymi, to. m.in.:

• Rozwarstwienie betonu

• Segregacja mieszanki betonowej

• Niedostateczne zagęszczenie betonu

• Niewłaściwe wykończenie powierzchni betonu

• Niewłaściwa pielęgnacja betonu

• Zbyt wysoki stosunek w/c w betonie

• Zbyt niska zawartość cementu w betonie

• Niewłaściwe dozowanie domieszek w betonie

• Wprowadzenie zanieczyszczeń do betonu

• Zamrożenie świeżego betonu

• Niewłaściwe formowanie i deskowanie betonu

• Błędy w łączeniach roboczych betonu

• Niewłaściwe suszenie i dojrzewanie betonu



• Niewłaściwe mieszanie betonu

• Błędy w transporcie betonu

• Niewłaściwe użycie dodatków napowietrzających

• Niewłaściwe stosowanie zapraw naprawczych

• Niedokładne usunięcie luźnych warstw betonu

• Błędy w iniekcjach i konsolidacji betonu

• Niewłaściwe zabezpieczenie elementów prefabrykowanych

Wady materiałowe betonu

Problemy jakości kruszyw do betonu, wodą, cementem, etc.

Wady i uszkodzenia betonu powodowane wadami materiałowymi, to. m.in.:

• Reaktywne kruszywo w betonie



• Zanieczyszczone kruszywo w betonie

• Niewłaściwy rodzaj cementu w betonie

• Nadmierne ilości domieszek w betonie

• Niska jakość wody do betonu

• Zbyt duża zawartość powietrza w betonie

• Nierównomierne frakcje kruszywa w betonie

• Zanieczyszczenia organiczne w betonie

• Wprowadzenie olejów do betonu

• Niewłaściwe włókna wzmacniające w betonie

• Niska gęstość betonu

• Niewłaściwe proporcje mieszanki betonowej

• Niska wytrzymałość betonu

• Nadmierne ciepło hydratacji cementu

• Niewłaściwa klasa cementu w betonie

• Niewłaściwe kruszywo lekkie w betonie

• Zbyt duża ilość drobnego pyłu w betonie

• Niewłaściwe dodatki barwiące w betonie

• Niewłaściwe włókna stalowe powodujące korozję

• Niska trwałość składników betonu

Czynniki środowiskowe, biologiczne i eksploatacyjne

Wady i uszkodzenia betonu powodowane warunkami eksploatacji, to. m.in.:

• Uszkodzenia betonu w środowisku morskim (chlorki)

• Uszkodzenia betonu w strefach przemysłowych (SOx/NOx)

• Biologiczne porażenie betonu (glony, pleśnie)

• Uszkodzenia betonu od soli odladzających

• Uszkodzenia betonu od promieniowania UV (dodatki)

• Zanieczyszczenia atmosferyczne powodujące korozję betonu

• Zanieczyszczenia wodne powodujące ługowanie betonu

• Uszkodzenia betonu od pożaru (termiczne uszkodzenia)

• Uszkodzenia betonu od mrozu i rozmrażania

• Uszkodzenia betonu od długotrwałego zawilgocenia

• Uszkodzenia betonu od agresji biologicznej

• Uszkodzenia betonu od kontaktu z paliwami i olejami



• Uszkodzenia betonu od kontaktu z rozpuszczalnikami

• Uszkodzenia betonu w tunelach i kanałach (wilgoć)

• Uszkodzenia betonu od ruchu kołowego i ciężkiego sprzętu

• Uszkodzenia betonu od niewłaściwej eksploatacji

• Uszkodzenia betonu od braku konserwacji

• Uszkodzenia betonu od zanieczyszczeń solnych w gruncie

• Uszkodzenia betonu od korozji mikrobiologicznej

• Uszkodzenia betonu od niekontrolowanych obciążeń dynamicznych

• Uszkodzenia betonu od błędów montażowych prefabrykatów

• Uszkodzenia betonu od niewłaściwej naprawy wcześniejszych defektów

• Uszkodzenia betonu od braku dylatacji i kompensacji ruchów

• Uszkodzenia betonu od długotrwałego starzenia materiału

Metody badawcze i diagnostyka betonu

• Badania nieniszczące (NDT):

  • Sklerometria (młotek Schmidta) — badanie młotkiem Schmidta to szybka wstępna ocena twardości powierzchni.

  • Ultradzwięki — badanie betonu ultradźwiękami pozala na wykrywanie pustek, raki, delaminacji; ocena jednorodności.

  • Georadar (GPR) — badanie georadarem pozwala na lokalizację zbrojenia, wykrywanie pustek i określenie grubości elementu.

  • Termowizja — wskazywanie wilgoci, odspojonych warstw i mostków termicznych.

  • Pomiar potencjału korozji i rezystywności — ocena aktywności korozyjnej zbrojenia.

• Badania niszczące i specjalistyczne:

  • Pobranie rdzeni betonu i badania wytrzymałościowe w laboratorium.

  • Pull‑out / badanie pull‑off — ocena adhezji i nośności miejscowej.

  • Analizy chemiczne: zawartość chlorków, głębokość karbonatyzacji (test fenoloftaleiną), analiza ASR (reaktywność kruszywa).

  • Tomografia i zaawansowane skanowanie betonu w przypadkach naukowych lub trudnych diagnostyk.

• Procedura diagnostyczna: najpierw próba na małym obszarze, następnie plan pomiarów obejmujący NDT i badania uzupełniające oraz dokumentacja wyników.



Materiały i metody naprawcze do betonu i żelbetu

Zdiagnozuj przyczynę uszkodzeń betonu przed ich naprawą, usuń źródło degradacji i dobierz materiał kompatybilny z istniejącym betonem; wykonaj testy przyczepności, pomiary chlorków i karbonatyzacji przed wyborem metody naprawczej.

• Materiały naprawcze:

  • Zaprawy naprawcze cementowe modyfikowane polimerami (PCC) — do odbudowy warstw cienkich i średnich; warianty do powierzchni poziomych, pionowych i konstrukcyjnych.

  • Żywice epoksydowe — iniekcje strukturalne, klejenie elementów i wypełnianie ubytków (różne lepkości).

  • Żywice poliuretanowe — iniekcje w obecności wody, elastyczne uszczelnienia.

  • Kompozyty FRP (CFRP, GFRP) — taśmy węglowe do wzmacniania konstrukcji (przyklejane taśmy, pręty NSM), Wzmocnienie konstrukcji betonowych za pomocą taśmy węglowej

  • Materiały ochronne: powłoki epoksydowe, poliuretanowe, hydrofobizatory (siloksany).

    • Farba epoksydowa do betonu

    • Farba poliuretanowa do betonu

• Metody naprawcze:

  • Naprawy powierzchniowe: usunięcie luźnego betonu, oczyszczenie zbrojenia, ochrona antykorozyjna, gruntowanie i aplikacja zaprawy.

  • Iniekcja ciśnieniowa pęknięć: uszczelnianie i przenoszenie obciążeń za pomocą żywic.

  • Torkretowanie (natryskowanie) — odbudowa większych powierzchni.

  • Reprofilacja i dobobetonowanie — odbudowa przekrojów konstrukcyjnych.

    • Reprofilacja betonu i żelbetu

  • Zszywanie pęknięć klamrami stalowymi lub łącznikami wypełnionymi żywicą.

  • Wzmocnienie kompozytami FRP — zwiększenie nośności bez znaczącego przyrostu masy.

• Przykładowy przebieg naprawy: diagnoza → usunięcie przyczyny → przygotowanie podłoża → zabezpieczenie stali → wybór materiału naprawczego → wykonanie naprawy → pielęgnacja i kontrola jakości.

Praktyczne zalecenia i kontrola jakości betonu

• Zawsze rozpocząć od kompleksowej diagnostyki; wykryć i wyeliminować przyczynę uszkodzeń, nie tylko maskować objawy.



• Dobierać materiały kompatybilne z istniejącym betonem i warunkami eksploatacji.

• Przygotowanie podłoża jest kluczowe: oczyszczenie, usunięcie zardzewiałej stali, zabezpieczenie antykorozyjne.

• Pielęgnacja napraw: utrzymanie wilgotności i temperatury zgodnie z wymaganiami materiałów (zazwyczaj 7–14 dni dla zapraw).

• Kontrola jakości: przeprowadzić pomiary adhezji, wytrzymałości i dokumentować prace (protokoły, zdjęcia, rysunki).

• Zapewnić okresowe przeglądy (harmonogram zależny od rodzaju obiektu) i monitoring w newralgicznych strefach.

• Dla prac konstrukcyjnych stosować uzasadnione gwarancje i wymagania jakościowe; naprawy konstrukcyjne powinny dawać trwałość zgodną z normami branżowymi.
