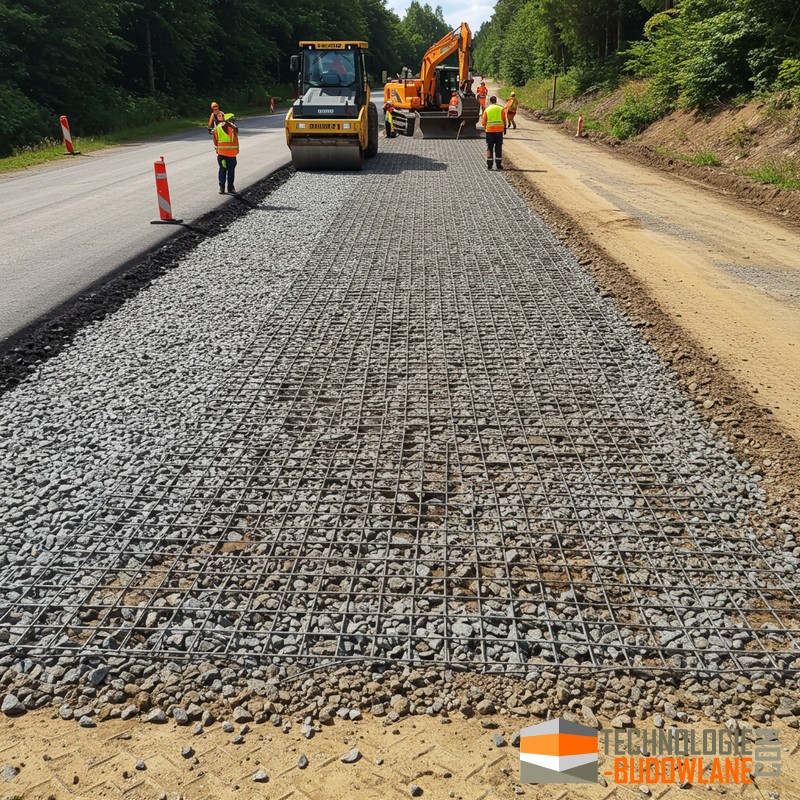

Układanie geosiatki wzmacniającej podbudowę z kruszywa

Układanie geosiatki o sztywnych węzłach to skuteczna technika stabilizacji podłoża i wzmocnienia warstw kruszywa w konstrukcjach drogowych, na parkingach, ścieżkach gruntowych czy nasypach.

Stosowane materiały do zbrojenia podbudowy

• Geosiatka o sztywnych węzłach (dwukierunkowa)

  • Materiał: polipropylen lub poliester, odporny na UV i starzenie.

  • Normy: PN-EN 13249 (funkcja R lub R+S), trwałość ≥ 25 lat w gruncie pH 4–9.

  • Parametry mechaniczne: – Wytrzymałość na rozciąganie ≥ 40 kN/m (wzdłuż i wszerz), – Wydłużenie przy zerwaniu ≤ 11 %.

• Geowłóknina separacyjno-filtracyjna

  • Podkład pod geosiatkę: separuje kruszywo od gruntu rodzimego.

  • Parametry: masa ≥ 500 g/m², przepływ wody ≥ 40 mm/s, wytrzymałość na rozciąganie ≥ 26 kN/m.

• Kruszywo wypełniające

  • Do podbudów drogowych: łamane o frakcji do 31,5 mm, < 7 % drobnych, odporne na mrozy.

  • Do ścieżek gruntowych: żwir lub piasek, przepuszczalne.

• Elementy mocujące

  • Kotwy do geosiatki, kotwy stalowe (pręty J-kształtne ø 8–16 mm), kotwy plastik-stal,

  • Opaski samozaciskowe lub zszywki galwanizowane.

Rola geowłókniny

• Separacja warstw Zatrzymuje drobne cząstki gruntu w warstwie rodzimym, chroniąc kruszywo przed zamuleniem.

• Filtracja Umożliwia odprowadzenie wód opadowych i gruntowych, poprawiając odwodnienie podbudowy.

• Ochrona mechaniczna Absorbuje kołowe i statyczne obciążenia, zabezpieczając geosiatkę przed przebiciem i przetarciem.

Sposób wykonania

Przygotowanie podłoża

• Usuń humus, roślinność, kamienie i korzenie.

• Wyrównaj i zagęść grunt do wskaźnika ≥ 95 % Proctora (różnice wysokości ≤ 10 cm).

• Skoryguj ewentualne koleiny i słabe miejsca przez dosuszanie lub dodanie stabilizującego kruszywa.

Układanie geowłókniny

• Rozwiń pasma prostopadle do osi nasypu lub drogi.

• Zachowaj zakłady: – Poprzeczne ≥ 0,5 m – Podłużne ≥ 2,0 m



• Przypnij kotwami co ~2 m na krawędziach i co ~8 m² w polu.

Rozłożenie i kotwienie geosiatki

• Rozwiń geosiatkę na geowłókninie, bez fałd i naprężeń.

• Złącz pasma zszywkami lub opaskami, polecane zakłady: podłużne ≥ 0,5 m, poprzeczne ≥ 0,5 m (zgodnie z projektem).

• Zakotwicz geosiatkę: – Górna krawędź: pręty J co 0,8–1 m – Połączenia i krawędzie: dodatkowe zszywki lub kotwy.

Wykonanie podbudowy z kruszywa

• Formuj zasypkę „od czoła”, bez ruchu ciężkich pojazdów po geosiatce.

• Wsypuj kruszywo mechanicznie lub ręcznie, unikając zrzutu z wysokości > 1 m.

• Wypełnienie powinno sięgać ~2–5 cm ponad krawędź komórek.

• Zagęść warstwę pływającą płytą wibracyjną lub lekkim wałem do wskaźnika ≥ 0,95 Proctora. Ciężki sprzęt stosuj z ostrożnością, aby nie przebić geosiatki.

Wykończenie

• Po zagęszczeniu równe wyrównanie powierzchni.

• Ewentualne pokrycie: kostka brukowa, płyty, nawierzchnia bitumiczna czy roślinna podsypka humusowa.

Efekt: podbudowa wzmacniana geosiatką jest stabilna, odporna na odkształcenia i dobrze odwadniana. Zmniejsza ryzyko kolein i pęknięć, a dzięki warstwie geowłókniny pozostaje długotrwała i bezobsługowa.

Układanie geowłókniny na skarpach, nasypach i obwałowaniach to prosty, a zarazem bardzo efektywny sposób na zabezpieczenie przed erozją, stabilizację gruntu i poprawę drenażu.

Metody mocowania geosiatki. Wybór metody mocowania geosiatki zależy od kilku czynników, takich jak:

• Rodzaj geosiatki: Różne rodzaje geosiatek mogą mieć różne wymagania dotyczące mocowania.
• Warunki gruntowe: Nośność i typ gruntu wpływają na wybór odpowiedniej metody mocowania.
• Przeznaczenie geosiatki: W zależności od zastosowania (np. stabilizacja skarp, wzmacnianie podłoża) mogą być stosowane różne metody mocowania.
