Kotwy do geosiatki

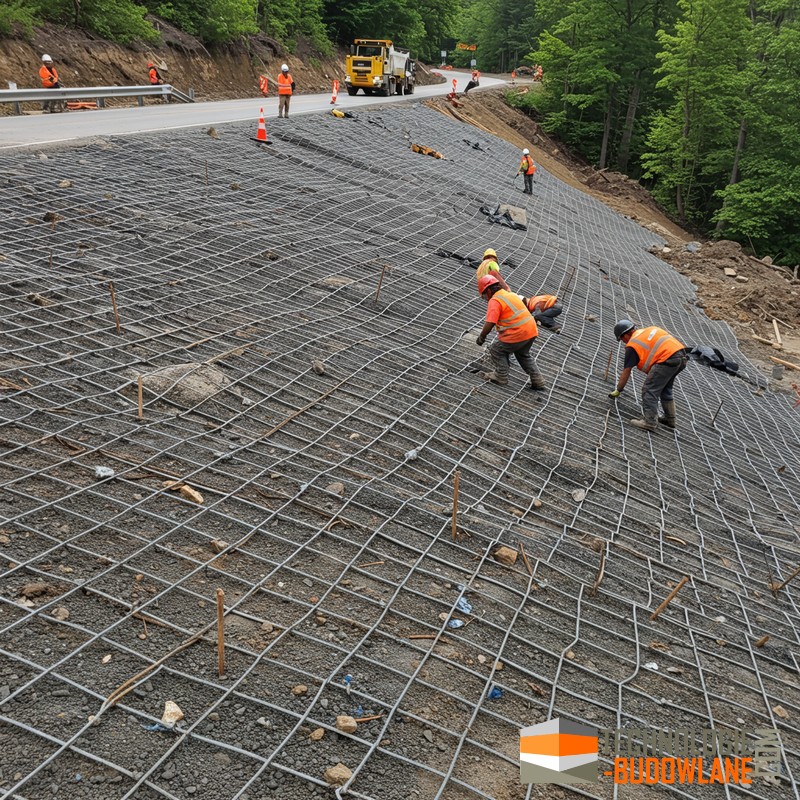

Kotwy do geosiatki (często nazywane szpilkami lub kotwami gruntowymi) to proste, ale niezbędne elementy mocujące geosyntetyki – geowłókniny, geosiatek i geokrat – do podłoża.
Zastosowanie kotew do geosiatek
- utrzymanie geosiatki w dokładnym położeniu podczas zasypywania i użytkowania,
- zapobieganie przemieszczaniu lub unoszeniu materiału pod wpływem ruchu wody czy wiatru,
- zapewnienie odpowiedniego naciągu i ciągłości warstwy wzmacniającej.
Rodzaje kotew do geosiatek
-
Pręty J-kształtne ze stali (ø 6–16 mm, długość 30–100 cm) – kotwy do geokraty, wykonane z żeberkowanego pręta zbrojeniowego, – stal ocynkowana lub z aluminium dla odporności na korozję, – typowo używane do mocowania geokrat, geosiatek i geowłóknin na skarpach oraz drogach gruntowych.
-
Kotwy plastikowo-stalowe – stalowy rdzeń z osłoną z polimeru lub włókna szklanego, – lekka konstrukcja, odporna na chemikalia i UV, – łatwe wbijanie, przeznaczone pod geosyntetyki drenujące i separacyjne. c) Kotwy kompozytowe (FRP) – wykonane z włókien szklanych lub węglowych, – niekorozyjne, do podłoży agresywnych chemicznie, – stosowane w infrastrukturze podziemnej i przy geomembranach.
Zalety stosowania ktowe do geosiatki
- Prosty i szybki montaż bez ciężkiego sprzętu,
- Minimalna ingerencja w konstrukcję – kotwy nie naruszają geosyntetyku,
- Wielokrotne użycie kotew stalowych po odkopaniu i osuszeniu,
- Niezawodne utrzymanie geosyntetyku przy skarpach, zboczach, nasypach i podbudowach drogowych.
Montaż kotwew
-
Rozłóż geosiatkę na przygotowanym, oczyszczonym podłożu.
-
Przykryj krawędzie i zakłady startując co 50–100 cm węzłem siatki.
-
Wbij kotwy w miejscach krawędzi i połączeń – ręcznie młotkiem lub mechanicznie (np. ubijak hydrauliczny).
-
Zapewnij naciąg materiału przed zasypaniem; po zatopieniu kotwy można odzyskać i użyć ponownie (w wersji stalowej).
Kryteria doboru
- Długość i średnica – zależą od grubości zasypki, nachylenia skarpy i obciążeń;
- Materiał – stal ocynkowana w gruntach neutralnych, kompozyt w agresywnych;
- Kształt – J-kształtna kotwa gwarantuje lepsze kotwienie w gruncie;
- Obciążenie – liczba kotew na m² od 2 do 8 zależnie od rodzaju geosyntetyku i warunków terenu.
Dobrze dobrane i poprawnie zamocowane kotwy gwarantują stabilność i pełne wykorzystanie wzmocnienia geosyntetycznego, przedłużając żywotność nawierzchni, chroniąc przed erozją i deformacją podłoża.
Kotwy do geokrat to kluczowe elementy systemów geosyntetycznych, zapewniające trwałe i stabilne mocowanie geokraty w gruncie. Ich zastosowanie jest niezbędne w stabilizacji nasypów, skarp, budowie murów oporowych oraz w infrastrukturze drogowej i kolejowej. Wybór odpowiednich kotew i prawidłowy montaż gwarantują skuteczne wzmocnienie gruntu i długotrwałą ochronę przed erozją i osuwaniem się ziemi. Niniejszy przewodnik przedstawia kompleksowe informacje na temat rodzajów kotew do geokrat, ich zastosowań, metod montażu oraz kluczowych parametrów technicznych.
