Stosowanie geokraty
Stosowanie geokraty - normy, wytyczne i zalecenia stosowania w budownictwie ogólnym i drogowym.
Geokrata to materiał geosyntetyczny, który składa się z komórek przypominających plaster miodu. Wykonuje się ją z polietylenu o wysokiej gęstości (HDPE) lub polipropylenu (PP). Geokrata jest stosowana w budownictwie w celu wzmocnienia słabych podłoży, zabezpieczenia skarp i zboczy, a także budowy nasypów i dróg.
Zasady stosowania geokraty
Podstawowe zasady stosowania geokraty
- Przygotowanie podłoża - Przed ułożeniem geokraty podłoże musi być odpowiednio przygotowane. Należy usunąć wszelkie zanieczyszczenia i niestabilne elementy. Podłoże powinno być również wyrównane i zagęszczone.
- Układanie geokraty - Geokratę należy układać na przygotowanym podłożu. Do łączenia komórek geokraty można stosować zgrzewanie ultradźwiękowe, kleje lub mechaniczne łączniki.
- Wypełnienie komórek geokraty - Komórki geokraty należy wypełnić materiałem, takim jak kruszywo, pospółka lub beton. Materiał wypełniający powinien być dobierany w zależności od przeznaczenia geokraty i warunków, w których będzie ona stosowana.
- Zagęszczanie materiału wypełniającego - Materiał wypełniający komórki geokraty należy zagęścić. Do zagęszczania można stosować lekkie sprzęty wibracyjne lub ubijaki.
Dodatkowe wskazówki
- W przypadku stosowania geokraty do wzmacniania słabych podłoży należy zadbać o to, aby komórki geokraty były wypełnione materiałem o odpowiedniej frakcji. Materiał o zbyt drobnej frakcji może nie zapewniać odpowiedniego wzmocnienia, natomiast materiał o zbyt grubej frakcji może powodować nierówności powierzchni.
- W przypadku stosowania geokraty do zabezpieczenia skarp i zboczy należy zadbać o to, aby materiał wypełniający komórki geokraty był stabilny i nie ulegał erozji.
- W przypadku stosowania geokraty do budowy nasypów i dróg należy zadbać o to, aby materiał wypełniający komórki geokraty był nośny i zapewniał odpowiednią stabilność konstrukcji.
Zastosowanie geokraty
Geokrata może być stosowana w różnych zastosowaniach w budownictwie. Oto niektóre z nich:
- Wzmacnianie słabych podłoży - Geokrata może być stosowana do wzmacniania słabych podłoży, takich jak grunty organiczne, piaski czy gliny. Dzięki temu geokrata pozwala na tworzenie stabilnych i trwałych konstrukcji na słabych podłożach.
- Zabezpieczenie skarp i zboczy - Geokrata może być stosowana do zabezpieczenia skarp i zboczy przed osuwaniem. Dzięki temu geokrata zapobiega powstawaniu osuwisk i zapewnia bezpieczeństwo ludzi i obiektów.
- Budowa nasypów i dróg - Geokrata może być stosowana do budowy nasypów i dróg. Dzięki temu geokrata poprawia stabilność konstrukcji i przedłuża jej trwałość.
Normy i zalecenia stosowania geokraty
I
nstytut Techniki Budowlanej (ITB) wydał następujące normy i zalecenia dotyczące zastosowania geosyntetyków typu geokraty:
- PN-EN 13498:2013 Geotekstylia i geosyntetyki – Geokraty – Wymagania i metody badań** - norma ta określa wymagania dotyczące geokratów, w tym wymagania dotyczące właściwości fizycznych i mechanicznych, a także metody testowania.
- ITB-IN-0506-00 Geosyntetyki w budownictwie - instrukcja ta zawiera szczegółowe zalecenia dotyczące stosowania geosyntetyków w budownictwie, w tym zalecenia dotyczące stosowania geokratów.
Norma PN-EN 13498:2013 klasyfikuje geokraty pod względem następujących właściwości:
- Wytrzymałość na rozciąganie - geokrata powinna mieć odpowiednią wytrzymałość na rozciąganie, aby wytrzymać obciążenia, którym będzie poddawana.
- Odporność na ścinanie - geokrata powinna mieć odpowiednią odporność na ścinanie, aby wytrzymać obciążenia ścinające, którym będzie poddawana.
- Odporność na przebicie - geokrata powinna mieć odpowiednią odporność na przebicie, aby wytrzymać obciążenia punktowe, którym będzie poddawana.
- Odporność na nasiąkliwość - geokrata powinna mieć odpowiednią odporność na nasiąkliwość, aby nie tracić swoich właściwości pod wpływem wody.
Instrukcja ITB-IN-0506-00 zawiera szczegółowe zalecenia dotyczące stosowania geokratów w następujących zastosowaniach:
- Ochrona przed erozją - geokraty mogą być stosowane do ochrony przed erozją gruntu. Geokrata tworzy warstwę ochronną, która zapobiega ścieraniu się gruntu przez wodę lub wiatr.
- Stabilizacja skarp i nasypów - geokraty mogą być stosowane do stabilizacji skarp. Geokrata wzmacnia skarpę i zapobiega jej osuwaniu się.
- Umocnienie podłoża - geokraty mogą być stosowane do wzmocnienia podłoża. Geokrata poprawia nośność podłoża i zapobiega jego osiadaniu.
- Odprowadzenie wody - geokraty mogą być stosowane do odprowadzenia wody. Geokrata tworzy warstwę drenażową, która odprowadza wodę z gruntu.
- Inne zastosowania - geokraty mogą być stosowane również w innych zastosowaniach, takich jak:
- Filtracja - geokrata może być stosowana jako filtr, który zapobiega zanieczyszczeniu wody lub powietrza.
- Zamiana gruntu - geokrata może być stosowana do zastąpienia gruntu, który jest niestabilny lub nienośny.
- Ochrona roślin - geokrata może być stosowana do ochrony roślin przed uszkodzeniami.
Wybór odpowiedniej geokraty zależy od rodzaju zastosowania i wymagań, jakie musi spełniać.
Geokraty komórkowe
Geokraty komórkowe to trójwymiarowe geosyntetyki w formie „plastra miodu”, wypełniane kruszywem lub ziemią, stosowane do stabilizacji podłoży, wzmacniania nawierzchni i ochrony przed erozją — proste w montażu i ekonomiczne w zastosowaniu.
Geokraty komórkowe (geokomórki, geokraty, georuszty, geosiatki komórkowe) to przestrzenne struktury wykonane najczęściej z HDPE lub podobnych polimerów, które po rozłożeniu tworzą siatkę komórek wypełnianych materiałem zasypowym; zamknięcie zasypu w komórkach zwiększa nośność i ogranicza przemieszczanie się gruntu.
 |
 |
 |
 |
Budowa i parametry techniczne

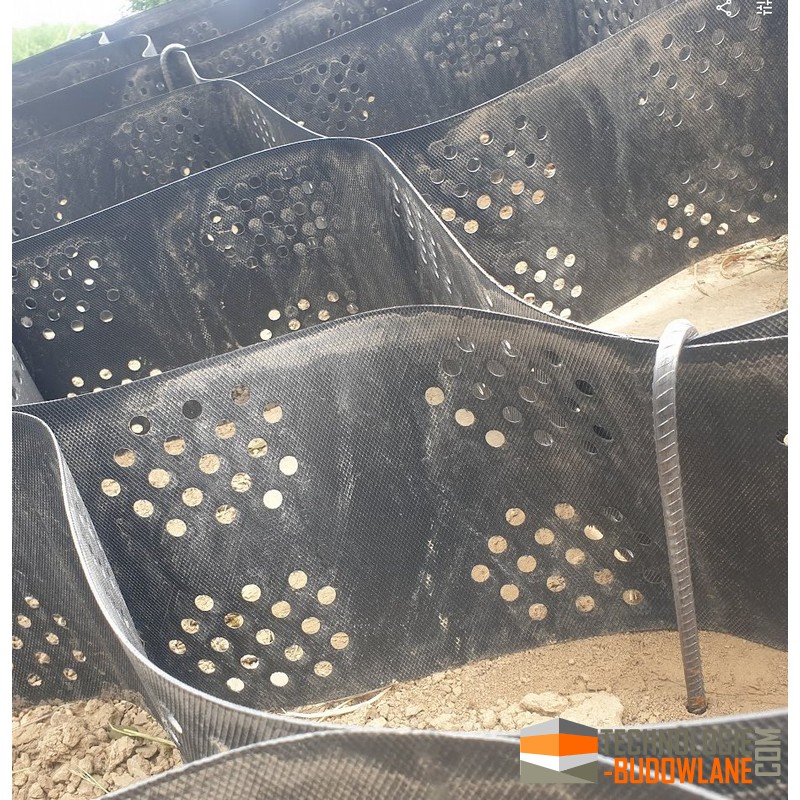

Geokrata komórkowa składa się z szeregu elastycznych taśm wykonanych z polietylenu o wysokiej gęstości (HDPE). Taśmy te są łączone za pomocą precyzyjnych zgrzewów ultradźwiękowych, co gwarantuje maksymalną wytrzymałość połączeń na rozrywanie. Po rozłożeniu sekcji tworzy się trójwymiarowa struktura o określonych wymiarach komórek.
Kluczowe parametry techniczne geokrat to:
- Wysokość sekcji: Najczęściej spotykane wysokości to 50, 75, 100, 150, 200 oraz 250 mm. Wybór zależy od przewidywanych obciążeń i kąta nachylenia terenu.
- Grubość taśmy: Zazwyczaj mieści się w przedziale od 1,27 mm do 1,8 mm, co zapewnia optymalną sztywność i trwałość.
- Powierzchnia komórek: Dostępne są sekcje o małych komórkach (do trudnych warunków erozyjnych) oraz dużych (do stabilizacji płaskich powierzchni).
- Teksturowanie i perforacja: Powierzchnia taśm jest często moletowana (szorstka), co zwiększa tarcie między ścianką a wypełnieniem. Perforacja z kolei ułatwia drenaż wody i umożliwia przerastanie korzeni roślin.
Mechanizm działania: Dlaczego geokrata jest tak skuteczna?
Istota działania geokraty polega na ograniczeniu bocznym materiału zasypowego. Gdy na wypełnioną komórkę działa obciążenie pionowe (np. koło samochodu), ścianki geokraty stawiają opór, wytwarzając naprężenia obwodowe. Proces ten prowadzi do:
- Zwiększenia pozornej spójności materiałów niespoistych (np. piasku czy kruszywa).
- Równomiernego rozłożenia nacisku na znacznie większą powierzchnię podłoża.
- Redukcji osiadań i wyeliminowania zjawiska koleinowania.
- Zwiększenia modułu sztywności warstwy konstrukcyjnej, co pozwala na redukcję grubości podbudowy nawet o 50%.
Zalety ekonomiczne i ekologiczne
Wykorzystanie geokrat komórkowych niesie ze sobą wymierne korzyści finansowe. Możliwość zastosowania lokalnych, tańszych materiałów zasypowych (zamiast dowożenia drogiego kruszywa łamanego) znacząco obniża koszty inwestycji. Ponadto, geokraty są lekkie w transporcie – jedna paleta może zawierać materiał wystarczający na wzmocnienie setek metrów kwadratowych powierzchni.
Z punktu widzenia ekologii, geokraty wykonane z HDPE są obojętne dla środowiska naturalnego, nie wydzielają toksyn i cechują się wyjątkową trwałością (często przekraczającą 50 lat). Umożliwiają również retencję wód opadowych w miejscu ich powstawania, co jest kluczowe w nowoczesnym budownictwie zrównoważonym.
Doradztwo i realizacja
Dobór odpowiedniego typu geokraty powinien być zawsze poprzedzony analizą projektową, uwzględniającą rodzaj gruntu rodzimego, przewidywane obciążenia oraz przeznaczenie obiektu. Właściwie dobrana wysokość komórek i rodzaj zasypu to gwarancja sukcesu inwestycji.
