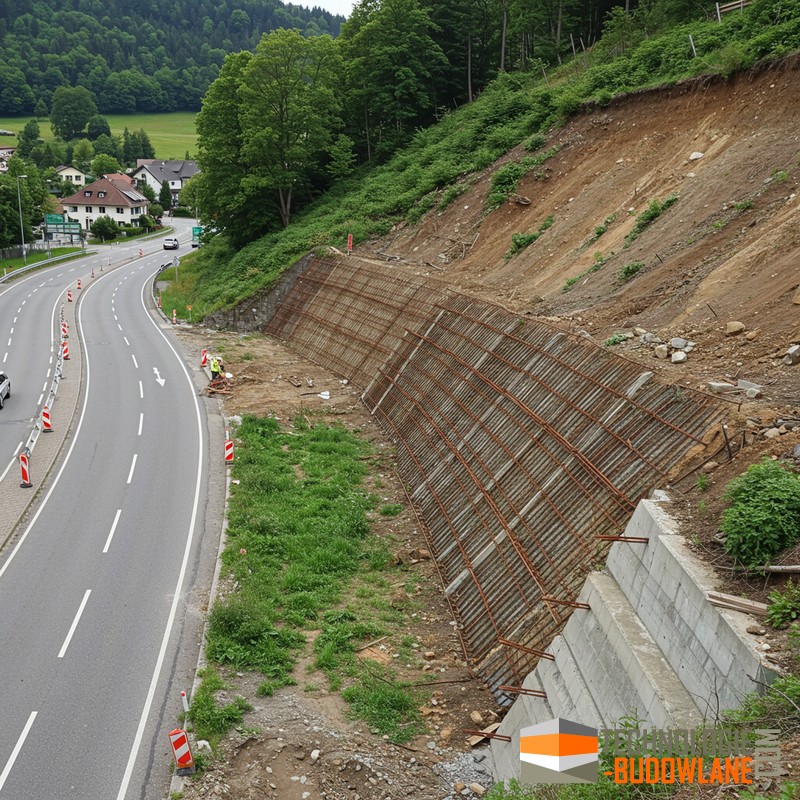

Stabilizacja osuwiska

Stabilizacja osuwiska to interdyscyplinarny proces inżynieryjny, którego celem jest zabezpieczenie zbocza lub stoku narażonego na przemieszczenia mas ziemskich, co pozwala ograniczyć ryzyko dalszych osuwisk i chronić infrastrukturę, drogi, budynki oraz życie mieszkańców. Proces ten, ze względu na złożoność zjawiska, wymaga szczegółowej analizy geologicznej oraz precyzyjnego doboru metod technicznych.

Naturalne i antropogeniczne czynniki powstawania osuwisk

Przyczyny powstawania osuwisk są różnorodne i mogą obejmować zarówno czynniki naturalne, jak i działalność człowieka. Do głównych przyczyn osuwisk w Polsce zalicza się:

• Obciążenie górnej krawędzi skarpy:
  • Przez zabudowę.
  • Wibracje związane z robotami ziemnymi.
  • Ruch samochodowy.
• Zmniejszenie wytrzymałości na ścinanie:
  • Wzrost ciśnienia porowego, spowodowany np. długotrwałymi opadami deszczu lub roztopami śniegu.
  • Zmiana stosunku wodnego na danym terenie.
• Zmiany topografii:
  • Podcięcia dolnej części skarpy.
  • Niewłaściwe zaprojektowanie nachylenia skarpy nasypu lub wykopu.
• Sufozja:
  • Proces wymywania drobnych cząstek mineralnych z gruntu, co prowadzi do jego osłabienia.
• Niewłaściwe materiały budowlane:
  • Zastosowanie niewłaściwego gruntu do budowy nasypów.

Czynniki lokalizacyjne sprzyjające powstawaniu osuwisk

• Naturalne stoki.
• Zbocza dolin i zbiorników wodnych.
• Obszary rzek.
• Skarpy nasypów i wykopów.
• Wyrobiska eksploatacji górniczej.

Główną przyczyną osuwisk jest zmniejszenie wytrzymałości na ścinanie wskutek zmiany stosunku wodnego na danym terenie. Ważnym działaniem zabezpieczającym teren przed powstaniem osuwisk jest odpowiednie uregulowanie stosunku wodnego poprzez systemy drenażowe, które skutecznie odprowadzają wody powierzchniowe i wgłębne poza obszar powstałego osuwiska​.

Rodzaje osuwisk

Osuwiska można klasyfikować na różne sposoby w zależności od ich charakterystyki, przyczyn i mechanizmów ruchu. Główne rodzaje osuwisk:

• Ze względu na mechanizm ruchu mas ziemi:
  • Obrywy:
    • Charakterystyka: Nagłe odrywanie się dużych bloków skalnych lub masy ziemi z urwiska.
    • Przykład: Lawina kamienna.
  • Spływy:
    • Charakterystyka: Płynny ruch masy ziemi nasyconej wodą, która zachowuje się jak ciecz.
    • Przykład: Spływ błotny.
  • Zsuwy:
    • Charakterystyka: Przesunięcie masy ziemi lub skał wzdłuż wyraźnej powierzchni poślizgu.
    • Przykład: Zsuw gliny na zboczu.
  • Spełzywania:
    • Charakterystyka: Bardzo powolny, stopniowy ruch gruntu lub skał w dół stoku.
    • Przykład: Spełzywanie gruntu na łagodnym zboczu.
• Ze względu na materiał, z którego składa się osuwisko:
  • Osuwiska skalne:
    • Materiał: Głównie skały.
    • Przykład: Osuwisko kamienne na skalistym zboczu.
  • Osuwiska ziemne:
    • Materiał: Głównie gleba i luźne osady.
    • Przykład: Osuwisko gliniaste na zboczu wzgórza.
  • Osuwiska mieszane:
    • Materiał: Kombinacja skał, ziemi i innych osadów.
    • Przykład: Osuwisko, które zawiera zarówno skały, jak i glinę.
• Ze względu na prędkość ruchu:
  • Szybkie osuwiska:
    • Charakterystyka: Ruch masy ziemi lub skał jest szybki i nagły.
    • Przykład: Lawina kamienna.
  • Wolne osuwiska:
    • Charakterystyka: Ruch masy ziemi jest powolny i może trwać przez długi czas.
    • Przykład: Spełzywanie gruntu.
• Ze względu na przyczyny powstawania:
  • Osuwiska naturalne:
    • Przyczyny: Naturalne procesy geologiczne, takie jak erozja, wietrzenie, trzęsienia ziemi.
    • Przykład: Osuwisko wywołane intensywnymi opadami deszczu.
  • Osuwiska antropogeniczne:
    • Przyczyny: Działalność człowieka, np. budowa dróg, wycinka lasów, kopalnictwo.
    • Przykład: Osuwisko spowodowane nadmiernym wydobyciem surowców mineralnych.
• Ze względu na morfologię terenu
  • Osuwiska zboczowe:
    • Lokalizacja: Zbocza gór i wzgórz.
    • Przykład: Osuwisko na stoku górskim.
  • Osuwiska dolinne:
    • Lokalizacja: Doliny rzeczne.
    • Przykład: Osuwisko w dolinie rzeki po intensywnych opadach.

Każdy z tych rodzajów osuwisk wymaga specyficznego podejścia w zakresie monitoringu, zapobiegania i stabilizacji, aby skutecznie zminimalizować ryzyko i skutki ich występowania.

Etapy i aspekty stabilizacji osuwiska

1. Analiza i diagnostyka geotechniczna Przed przystąpieniem do działań stabilizacyjnych wykonuje się szczegółowe badania – geologiczne, geofizyczne i inżynieryjne. Pozwala to określić charakterystykę gruntu, poziom wód gruntowych, rodzaj warstw skalnych i gleby oraz dynamikę ruchów mas ziemskich. Na tej podstawie opracowywana jest dokumentacja, która stanowi fundament dla dalszych prac – zarówno projektowych, jak i wykonawczych.

2. Dobór metod zabezpieczenia W zależności od specyfiki osuwiska oraz warunków terenowych stosuje się szereg metod:

   • Palowanie i kotwienie: W przypadku bardziej intensywnych przemieszczeń stosuje się palowanie, czyli wbicie pali (często żelbetowych), które tworzą szkielet wspierający stabilizację stoku. Dodatkowo, kotwy gruntowe lub śruby ziemne mogą być wprowadzone w celu zablokowania ruchu mas ziemskich.

   • Ścianki oporowe i murki oporowe: Konstrukcje te pomagają zatrzymać lub skierować kierunek przemieszczeń. Często stosowane są w połączeniu ze systemami drenażowymi.

   • Drenaż i odwadnianie: Nadmierna zawilgocenie jest jedną z głównych przyczyn destabilizacji zboczy. Wykonanie systemów drenażowych (np. drenaży powierzchniowych i podziemnych) pomaga obniżyć ciśnienie wodne w gruncie i zwiększyć jego stabilność.

   • Inne metody: W niektórych przypadkach wykorzystuje się dodatkowe techniki, jak iniekcje cementowe lub mikroiniekcje, które wiążą luźne fragmenty gruntu i poprawiają jego spoistość.

3. Projekt i realizacja prac inżynieryjnych Na podstawie wyników badań oraz doboru metod opracowywany jest projekt robót zabezpieczających. Realizacja prac wymaga precyzyjnego planowania – zarówno w aspekcie technicznym, jak i logistycznym. Często konieczne jest czasowe ograniczenie ruchu lub całkowite zamknięcie drogi, co wpływa na organizację ruchu drogowego i wymaga koordynacji działań pomiędzy inwestorem a lokalnymi władzami.

4. Monitorowanie i utrzymanie stabilności Po zakończeniu prac wykonuje się systematyczne monitorowanie stanu zabezpieczonego zbocza. Stosuje się czujniki przesunięć, pomiary deformacji, a także okresowe kontrole wizualne, aby wcześnie wykryć ewentualne zmiany w zachowaniu gruntu. Pozwala to na szybką interwencję w przypadku pojawienia się nowych zagrożeń.

Metody stabilizacji osuwisk

W celu ustabilizowania osuwisk stosuje się różne metody, których dobór zależy od przyczyn powstania zagrożenia. Najczęściej czynnikiem wywołującym osuwiska jest działanie wody, dlatego kluczowe znaczenie ma uporządkowanie warunków wodnych na danym terenie.

Poniżej przedstawiono najskuteczniejsze metody stabilizacji osuwisk:

• Wymiana gruntów: Metoda ta sprawdza się w przypadku małych osuwisk zbudowanych ze słabych gruntów, przy niewielkiej ilości wody. Polega na zastąpieniu słabego podłoża np. kamieniem łamanym lub pospółką.
• Zmiana geometrii skarpy: Poprawa stateczności możliwa jest poprzez zmniejszenie nachylenia skarpy i ukształtowanie poziomych półek. Skarpę można również podeprzeć przyporą zbudowaną z materiału o właściwościach filtracyjnych, takiego jak narzut kamienny, żwir lub pospółka.
• Odwodnienie: Skutecznym sposobem osuszenia gruntu jest zastosowanie odwodnienia powierzchniowego w postaci płytkich rowów przechwytujących wodę, o spadku większym niż 2%. Inne metody to: wywiercenie otworów z filtrami rurowymi, zastosowanie ostróg drenujących lub przypór filtracyjnych wypełnionych materiałem kamiennym zabezpieczonym przed zamulaniem.
• Pale lub studnie wypełnione betonem: W przypadku głęboko położonej powierzchni poślizgu i wytrzymałego podłoża stosuje się pale lub studnie wypełnione betonem. Duże siły ścinające, pochodzące od ciężaru przemieszczającego się gruntu, są przenoszone na trzony pali lub studni. Pale o dużych średnicach lub studnie w jednym rzędzie przenoszą obciążenia poziome, a pale o małych średnicach układa się w układach kozłowych. Głowice pali łączy się rusztem żelbetowym.
• Kolumny cementowo-wapienne: W celu wzmocnienia gruntu na terenie osuwiska lub pod korpusem drogowym stosuje się kolumny cementowo-wapienne. Zwiększają one wytrzymałość na ścinanie w kolumnach przecinających potencjalną powierzchnię poślizgu oraz osuszają grunt. Drenujące działanie kolumn redukuje możliwość powstawania zmian ciśnienia porowego w gruncie, co zapobiega tworzeniu się nowych linii poślizgu.
• Geosiatki i płyty dociskowe: Płytkie zsuwy gruntu na wytrzymałych warstwach podłoża stabilizuje się za pomocą geosiatek komórkowych lub żelbetowych płyt dociskowych, mocowanych do podłoża kotwami.
• Lekkie konstrukcje oporowe: Do stabilizacji osuwisk stosuje się lekkie konstrukcje oporowe, takie jak:
  • Kaszyce: wykonane z żelbetowych elementów prefabrykowanych, wypełnionych gruntem niespoistym o dużej przepuszczalności, skutecznie stabilizują skarpy o wysokości do 5–6 m.
  • Ściany oporowe T-wall: z prefabrykowanych elementów żelbetowych w kształcie litery T, gdzie lico elementu stanowi front ściany, a trzon współpracuje z gruntem zasypowym.
  • Gabiony: w postaci koszy ze stalowej siatki o podwójnym splocie, układane warstwowo z przesunięciem w stronę stoku, tworzą wytrzymałe i elastyczne konstrukcje oporowe.
  • Konstrukcje z gruntu zbrojonego: wykorzystują zbrojenie, takie jak gwoździe gruntowe (kotwy bierne) w postaci prętów stalowych w osłonie z zaczynu cementowego, wykonywane poziomo lub ukośnie.
• Geosyntetyki: Do zbrojenia konstrukcji oporowych z gruntu stosuje się geosyntetyki, np. geowłókniny i geosiatki, które pełnią funkcje separacyjne, filtracyjne i drenażowe. W celu wzmocnienia systemu ukorzeniania roślinności wykorzystuje się geosyntetyki z płaskich i przestrzennych siatek.
• Torkretowanie: stosowane w ostatniej fazie procesu umocnienia skarp lub ścian wykopów. Zbrojony torkret wzmacnia zewnętrzną część pochylonej powierzchni zbocza lub skarpy. Technologia ta stosowana jest do:
  • zabezpieczania skarp przed obrywaniem się luźnych kamieni,
  • stabilizacji rumoszy skalnych,
  • wzmacniania skarp techniką gwoździowania

Ograniczenia stosowania metod stabilizacji osuwisk

• Wymiana gruntów może być nieefektywna przy dużych osuwiskach lub znacznych ilościach wody.
• Zmiana geometrii skarpy może wymagać znacznej ingerencji w teren.
• Systemy odwodnienia wymagają regularnej konserwacji.
• Pale, studnie i kolumny wiążą się z wysokimi kosztami.
• Geosiatki i płyty dociskowe mogą nie być wystarczające przy dużych osuwiskach.
• Konstrukcje oporowe wymagają starannego projektowania i wykonania.
• Torkretowanie może być podatne na uszkodzenia mechaniczne.

Dodatkowe informacje

• Dobór metody stabilizacji osuwiska powinien być poprzedzony szczegółową analizą stateczności skarpy, uwzględniającą warunki gruntowo-wodne, geometrię skarpy oraz potencjalne obciążenia.
• Ważne jest również rozpoznanie warunków hydrogeologicznych, w tym wielkości przepływu wód gruntowych, co pozwoli na ocenę potencjalnych oddziaływań destabilizujących.
• Należy uwzględnić istnienie ciągów drenarskich w podłożu, których przerwanie może prowadzić do zsuwów lub osuwisk.
• Dobór najskuteczniejszej metody stabilizacji osuwiska powinien być zawsze konsultowany z doświadczonym geologiem lub geotechnikiem.

Stosowanie geosyntetyków w stabilizacji osuwisk jest skutecznym rozwiązaniem inżynierskim, które łączy korzyści mechaniczne i hydrauliczne, zapewniając ochronę przed erozją, poprawiając drenaż i wzmacniając strukturę gruntu, co znacznie zmniejsza ryzyko osuwisk.

Geosyntetyki stosowane do usuwania osuwisk

W celu stabilizacji osuwisk stosuje się różne rodzaje geosyntetyków, które pełnią funkcje wzmacniające i zabezpieczające. Najczęściej stosowane geosyntetyki to:

• Geotkaniny (geowłókniny):
  • Funkcje: Filtracja, separacja, wzmocnienie.
  • Korzyści: Zapobiegają erozji gruntu, zatrzymują cząstki gleby, umożliwiają swobodny przepływ wody, co zmniejsza ciśnienie porowe i ryzyko osuwisk .
• Geosiatki:
  • Funkcje: Zbrojenie, wzmocnienie.
  • Korzyści: Zwiększają nośność gruntu, poprawiają stabilność zboczy poprzez zbrojenie gleby, co przeciwdziała przesuwaniu się mas ziemi .
• Geokompozyty:
  • Funkcje: Odwodnienie, wzmocnienie.
  • Korzyści: Skutecznie odprowadzają wodę z gruntu, co redukuje ciśnienie porowe i ryzyko wystąpienia osuwisk, jednocześnie wzmacniając strukturę gruntu .
• Geokraty (geokrata komórkowa przestrzenna):
  • Funkcje: Stabilizacja powierzchni, wzmocnienie.
  • Korzyści: Utrzymują warstwy gleby na miejscu, zapobiegając ich przemieszczaniu się, szczególnie na stromych zboczach.
• Maty przeciwerozyjne
  • Syntetyczne maty przeciwerozyjne
  • Biodegradowalne maty przeciwerozyjne, np. siatka kokosowa czy biowłóknina - biodegradowalna mata z nasionami traw.

Korzyści stosowania geosyntetyków

• Zmniejszenie erozji: Geosyntetyki zatrzymują cząstki gruntu, zapobiegając ich przemieszczaniu się wraz z wodą.
• Poprawa drenażu: Geotkaniny i geokompozyty umożliwiają swobodny przepływ wody, co zmniejsza ciśnienie porowe.
• Wzmocnienie strukturalne: Geosiatki i geokraty zwiększają nośność i stabilność gruntu.
• Trwałość i odporność: Geosyntetyki są trwałe i odporne na warunki atmosferyczne oraz chemiczne, co zapewnia długotrwałą ochronę.

Geokrata na skarpy to siatka przestrzenna z tworzyw sztucznych, która służy do wzmacniania i stabilizacji skarp. Geokrata umożliwia wzmocnienie podłoża, co zapobiega osuwaniu się ziemi oraz poprawia odporność skarpy na erozję. Dzięki temu geokrata jest skutecznym rozwiązaniem dla utrzymania stabilności skarp, zarówno w przypadku małych jak i dużych projektów.
