Georuszt trójosiowy heksagonalny
Georuszt trójosiowy heksagonalny inaczej geourszt heksagonalny, to rodzaj geosiatki typu georuszt trójosiowy.
Georuszt trójosiowy (zwany też georusztem heksagonalnym, geosiatką o sztywnych węzłach lub handlowo Triax) to geosyntetyk wykonany z polimerów (najczęściej polipropylenu) o strukturze regularnych, trójkątnych oczek tworzących sześciokątny układ. Jego zasadniczą funkcją jest mechaniczne zazębianie kruszywa i tworzenie kompozytu grunt–georuszt, co znacząco poprawia nośność i rozkład odkształceń warstw podbudowy drogowych i innych konstrukcji gruntowych.
Zalety georusztów heksagonalnych
Wysoka wytrzymałość na rozciąganie: Georuszty te są produkowane z polipropylenu o wysokiej wytrzymałości, co zapewnia im doskonałą odporność na rozciąganie w obu kierunkach. Dzięki temu mogą one skutecznie przenosić i rozkładać obciążenia, stabilizując grunt i wzmacniając konstrukcje.
Duża sztywność: Sztywne węzły łączące heksagony zapewniają georusztom heksagonalnym wysoką sztywność, co zapobiega deformacjom i pękaniom nawierzchni.
Otwarta struktura: Oczka georusztów heksagonalnych stanowią około 50% powierzchni. Taka otwarta struktura pozwala na swobodny przepływ wody i powietrza, co zapobiega zjawisku puchnięcia i rozwarstwiania się nawierzchni.
Łatwość montażu: Georuszty heksagonalne są łatwe w montażu i nie wymagają użycia specjalistycznego sprzętu. Mogą być instalowane ręcznie lub mechanicznie, co obniża koszty i czas realizacji projektu.
Szeroki zakres zastosowań: Georuszty heksagonalne znajdują zastosowanie w wielu dziedzinach budownictwa, m.in.:
- Stabilizacja podłoża: Wzmacniają słabe i niestabilne podłoża, umożliwiając budowę na terenach, które wcześniej były niewykorzystywane.
- Wzmocnienie nawierzchni: Zwiększają nośność nawierzchni drogowych, kolejowych i lotniskowych, przedłużając ich żywotność i zmniejszając koszty utrzymania.
- Budowa murów oporowych: Służą do wzmacniania skarp i murów oporowych, zapobiegając osuwaniu się ziemi.
- Ochrona skarp i brzegów rzek: Zapobiegają erozji skarp i brzegów rzek, chroniąc je przed niszczycielskim działaniem wody.
- Geosyntetyk w konstrukcjach drogowych
Georuszty heksagonalne to wszechstronny i wydajny materiał, który może być stosowany w różnych projektach budowlanych. Ich wysoka wytrzymałość, łatwość montażu i szeroki zakres zastosowań sprawiają, że są one idealnym rozwiązaniem dla wielu problemów geotechnicznych.
Parametry georusztu heksagonalnego
Budowa i materiał
-
Materiał: zwykle polipropylen (PP) o stabilizacji UV; produkowany w postaci rolek o szerokości typowo 4 m i różnych długościach rolki.
-
Geometria: trójosiowy układ oczek (trójkąty równoboczne / sześciokąty) zapewniający wysoką efektywność węzła i mechaniczne zakleszczenie ziaren kruszywa.
-
Nośność: deklarowana wytrzymałość węzła i efektywność przenoszenia naprężeń często podawane jako kN/m (np. warianty 360 kN/m i inne) oraz masa powierzchniowa bliska 180 g/m2 w produktach handlowych.
-
Trwałość: odporność na starzenie w gruncie (ok. dekady do 100 lat w warunkach naturalnych, zależnie od formulacji i zasypania) przy zachowaniu funkcji mechanicznej.
Geometria oczek i żeberek
| Wskaźnik | Opis |
|---|---|
| Rozmiar oczka | bok trójkąta ok. 15–25 mm (typowo, w zależności od producenta) |
| Rozstaw żeberek | co 40–60 mm w każdej osi |
| Grubość żebra | 1,8–3,0 mm |
| Wysokość georusztu | 20–30 mm (wysokość komór, decyduje o mechanice zakleszczenia) |
Wartości orientacyjne – sprawdź w specyfikacji konkretnego wyrobu.
Parametry techniczne i kryteria doboru
-
Nośność węzła (kN/m) — dobierać wg obciążeń projektowych i spodziewanego ruchu.
-
Efektywność węzła (%) — wskazuje stopień mechanicznego zakleszczenia kruszywa; wyższa efektywność = lepsze przenoszenie naprężeń.
-
Masa powierzchniowa i rozmiar oczka — wpływają na wybór rodzaju kruszywa i głębokość zakotwienia w warstwie.
-
Odporność UV i chemiczna — decydują o zastosowaniu w specyficznych warunkach (eksponowane środowisko, obecność agresywnych substancji).
-
Warunki montażu i czas zakrycia — producenci określają maksymalny czas wystawienia na UV przed zasypaniem (np. w ofertach handlowych wskazywane są terminy zakrycia).
Przed wyborem wariantu wykonać analizę funkcji (przenoszone obciążenia, typ nasypu), jar‑test projektowy i porównać deklarowane parametry producenta z wymaganiami projektu
Wytrzymałość mechaniczna
| Wskaźnik | Typowy zakres wartości | Jednostka |
|---|---|---|
| Wytrzymałość wzdłuż osi | 30–100 | kN/m |
| Wytrzymałość poprzeczna | 30–100 | kN/m |
| Wytrzymałość diagonalna | 30–100 | kN/m |
| Odkształcenie przy zerwaniu | 8–15 | % |
| Efektywność węzła | ≥ 80 % udarność łączenia żebra | % |
Dokładne dane dotyczące nośności i odkształcalności znajdziesz w karcie technicznej.
Wymiary i opakowanie
-
Szerokość rolki: 2–6 m
-
Długość rolki: 50–100 m
-
Masa powierzchniowa: 400–1 200 g/m²
-

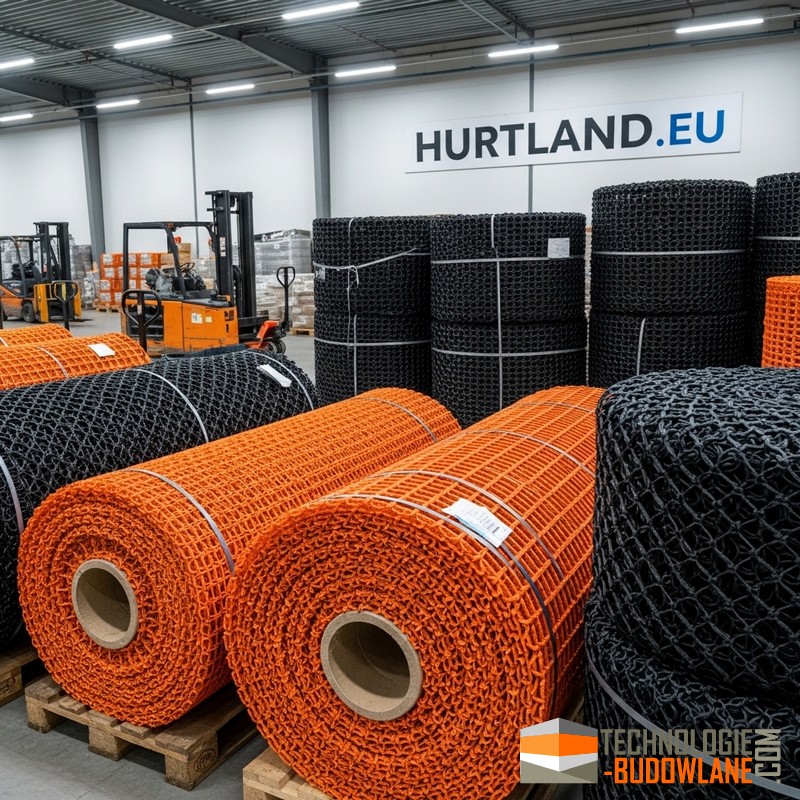

Format transportowy: zwinięte rolki, zabezpieczone w folii
Odporność środowiskowa i dodatkowe właściwości
-
Stabilizacja UV: min. 500 h ekspozycji (HDPE–PP)
-
Odporność chemiczna: neutralne wobec większości kwasów i ługów
-
Temperatura montażu: od –5 °C do +50 °C
-
Żywotność gwarantowana: ≥ 50 lat w typowych warunkach gruntowych
Zastosowania praktyczne
-
Stabilizacja i wzmacnianie podbudów nawierzchni drogowych (drogi lokalne, dojazdowe, utwardzenia tymczasowe).
-
Redukcja grubości warstw konstrukcyjnych kruszywa przy zachowaniu wymagań nośności (optymizacja ekonomiczna projektu).
-
Wzmacnianie nasypów, platform roboczych, baz pod obiekty tymczasowe, parkingów i placów manewrowych.
-
Zastosowania kolejowe, tramwajowe, w budownictwie przemysłowym i przy zabezpieczeniu brzegów oraz skarp (w zależności od wariantu).
Praktyczne efekty potwierdzone w badaniach i wdrożeniach to: zmniejszenie osiadań, ograniczenie koleinowania i wydłużenie trwałości konstrukcji drogowej.
