Wzmacnianie konstrukcji taśmami węglowymi

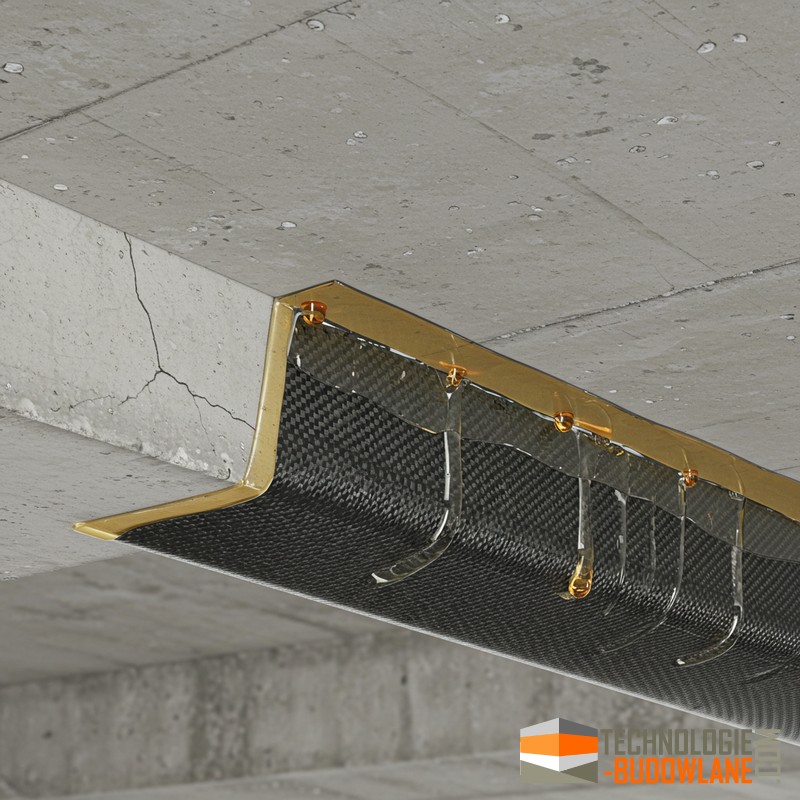

Wzmacnianie konstrukcji taśmami węglowymi to nowoczesna i efektywna metoda poprawy wytrzymałości oraz trwałości elementów konstrukcyjnych, takich jak belki, stropy, słupy czy ściany. Metoda ta polega na przyklejeniu taśm lub mat wykonanych z włókna węglowego do powierzchni elementów budowlanych przy użyciu specjalnych żywic epoksydowych. Dzięki temu uzyskuje się kompozyt, w którym taśmy węglowe pełnią funkcję dodatkowego zbrojenia, zwiększając nośność na zginanie, ścinanie oraz ściskanie, a także poprawiając odporność konstrukcji na dynamiczne obciążenia i uderzenia, np. SikaWrap-230 C

Stosowawnie metody wzmacnianie konstrukcji taśmami węglowymi

Typowe sytuacjie stosowania taśm węglowych do wzmacniania konstrukcji:

• Wzmacnianie stropów żelbetowych – poprawa nośności na zginanie, co pozwala na redukcję ugięć i zwiększenie bezpieczeństwa użytkowania obiektu.

• Naprawa i wzmocnienie słupów – uzupełnienie uszkodzonego lub niewystarczająco zbrojonego elementu, podnosząc jego odporność na ściskanie i dynamiczne obciążenia.

• Wzmacnianie ścian nośnych – zwiększenie stabilności konstrukcji murowanych, co przyczynia się do poprawy ogólnej integralności budynku.

• Uzupełnienie brakującego zbrojenia stalowego – taśmy węglowe mogą być stosowane jako alternatywa dla tradycyjnego zbrojenia w sytuacjach trudnodostępnych lub już uszkodzonych elementów.

• Modernizacja budynków zabytkowych – minimalna inwazyjna metoda wzmacniania struktury, zapewniająca wydłużenie okresu eksploatacji bez zmiany pierwotnego wyglądu.

• Wzmocnienie konstrukcji mostowych i wiaduktów – redukcja ryzyka wystąpienia nadmiernych ugięć lub drgań, co przekłada się na długoterminową stabilność infrastruktury.

• Poprawa odporności na trzęsienia ziemi – zwiększenie elastyczności i spójności konstrukcji, co pozwala na lepsze rozpraszanie energii sejsmicznej.

• Wzmocnienie belek dźwigowych w halach produkcyjnych – umożliwia przenoszenie większych obciążeń przy minimalnym wzroście masy konstrukcji.

• Stabilizacja fundamentów narażonych na osiadanie – wzmacnianie krytycznych elementów w celu wyrównania osiadających fragmentów i poprawy nośności całości konstrukcji.

• Naprawa uszkodzeń mechanicznych – przywracanie pierwotnych parametrów wytrzymałościowych elementów betonowych uszkodzonych wskutek kolizji, wibracji lub intensywnego użytkowania.

• Wzmocnienie konstrukcji narażonych na uderzenia oraz dynamiczne obciążenia – zwiększenie odporności na krótkotrwałe, ale intensywne obciążenia, np. w obiektach przemysłowych.



• Poprawa wytrzymałości na ścinanie i zginanie – system wzmacniania taśmami węglowymi umożliwia znaczne zwiększenie parametrów wytrzymałościowych elementów narażonych na rozciąganie i zginanie.

• Redukcja ugięć w stropach o niewystarczającej grubości – metoda stosowana w sytuacjach, gdy przekroje stropów nie spełniają normatywnych wymagań, a wzmacnianie taśmowe pozwala przywrócić właściwą sztywność.

• Wzmocnienie konstrukcji po katastrofach (np. trzęsienia ziemi, pożary) – szybka metoda naprawy i wzmacniania uszkodzonych elementów, przywracając ich funkcje konstrukcyjne.

• Zwiększenie odporności konstrukcji betonowych na czynniki atmosferyczne – ochrona przed degradacją spowodowaną działaniem wilgoci, mrozu i chemicznych zanieczyszczeń.

• Wzmocnienie budynków użyteczności publicznej – zwiększenie bezpieczeństwa konstrukcji w szkołach, urzędach czy placówkach medycznych, gdzie wymogi wytrzymałościowe są bardzo wysokie.

• Adaptacja konstrukcji do zmienionego sposobu użytkowania – wzmacnianie elementów w przypadku zmiany przeznaczenia budynku lub zwiększenia obciążeń eksploatacyjnych, np. w rozbudowie hali magazynowej.

• Wzmocnienie elementów o skomplikowanej geometrii – taśmy węglowe umożliwiają wzmacnianie nieregularnych lub trudno dostępnych fragmentów konstrukcji, takich jak zakrzywione belki czy kolumny.

• Poprawa odporności na wybuchy czy działania terrorystyczne – system wzmocnień taśmowych zwiększa wytrzymałość konstrukcji na nagłe obciążenia dynamiczne, minimalizując szkody.

• Przywracanie integralności konstrukcyjnej w wyniku zmęczenia materiałowego – w sytuacjach, gdy elementy konstrukcyjne zaczynają wykazywać oznaki zmęczenia, zastosowanie taśm węglowych zapobiega dalszej degradacji i przedłuża okres eksploatacji.

Wykonanie wzmacniania konstrukcji taśmami węglowymi

Procedura wykonania wzmacniania konstrukcji taśmami węglowymi – według zaleceń stosowania systemu SikaWrap® metodą suchą

1. Przygotowanie do prac

• Analiza dokumentacji i planowanie Przed rozpoczęciem robót należy dokładnie zapoznać się z projektem, wymaganiami konstrukcyjnymi oraz dokumentacją techniczną wyrobów Sika (w tym kartami informacyjnymi SikaWrap® i żywic Sikadur®). Informacje te powinny być konsultowane z inżynierem konstrukcyjnym lub projektantem, aby upewnić się, że wybrane rozwiązanie spełnia wymagania projektowe.

• Zabezpieczenie zaplecza i materiałów Zagwarantuj dostęp do wszystkich niezbędnych narzędzi:

  • kątówki do betonu, odkurzacza, szczotki, kielni, packi ząbkowanej, wałka plastikowego, miski do mieszania, mieszadła spiralnego lub łopatkowego.

  Materiały (tkanina SikaWrap®‑230 C, żywice Sikadur®‑330, ewentualnie Sikadur®‑300 oraz materiały uzupełniające, np. dodatek tiksotropowy) muszą być przechowywane zgodnie z zaleceniami producenta – tj. w oryginalnych opakowaniach, w suchym miejscu oraz przy zalecanej temperaturze.

• Ocena warunków środowiskowych Zmierz wilgotność podłoża (musi być poniżej 4% wagowo), temperaturę i punkt rosy – temperatura prac aplikacyjnych powinna być co najmniej o +3℃ wyższa od punktu rosy. Również należy ocenić warunki panujące na placu budowy.

2. Przygotowanie podłoża

• Mechaniczne oczyszczenie powierzchni Podłoże (beton, mury czy drewno) musi być:

  • Dokładnie oczyszczone z luźnego betonu, mleczka cementowego, pyłu, olejów i innych zanieczyszczeń,

  • Mechanicznie przygotowane (np. szlifowanie, śrutowanie lub strumieniowo-ścierne czyszczenie) by uzyskać otwartą teksturę, co poprawia przyczepność,

  • Osłabione lub uszkodzone fragmenty należy usunąć, a ewentualne wady naprawić odpowiednią zaprawą naprawczą (np. Sikadur®‑41 lub Sikadur®‑30 z dodatkiem piasku kwarcowego Sikadur®‑501).

• Przygotowanie krawędzi i naroży Ostre krawędzie i naroża należy zaokrąglić (promień minimum 20 mm) – zapobiega to powstawaniu miejsc, gdzie przyczepność może być obniżona.

• Końcowe czyszczenie Po mechanicznym przygotowaniu powierzchni zastosuj szczotkowanie, odsysanie pyłu sprężonym powietrzem lub odkurzaczem, aby upewnić się, że podłoże jest całkowicie czyste.

3. Przygotowanie materiałów i żywicy

• Przygotowanie tkaniny Wybierz odpowiednią rolkę tkaniny SikaWrap®‑230 C (dostępna w szerokościach 300 mm lub 600 mm, typowa długość 50 m) i przytnij ją do wymiarów, które odpowiadają kształtowi wzmacnianej powierzchni. Upewnij się, że tkanina nie jest zgięta, złożona ani uszkodzona.

• Mieszanie żywicy Przygotuj żywicę Sikadur®‑330, która według zaleceń pełni funkcję gruntującą oraz impregnującą. Mieszając składniki, stosuj wolne obroty (maks. 500 obr./min.), aby uniknąć napowietrzenia, i mieszaj dokładnie przez około 3 minuty aż do uzyskania jednolitej mieszanki. Jeśli metoda mokra ma być zastosowana, żywica Sikadur®‑300 może być używana do laminowania tkaniny.

4. Aplikacja metodą suchą

• Nałożenie warstwy gruntującej Na świeżo przygotowane podłoże równomiernie nanieś żywicę Sikadur®‑330 przy pomocy packi, wałka lub szczotki. Warstwa ta pełni funkcję gruntującą i impregnującą podłoże, umożliwiając lepsze wiązanie taśmy z osadzoną żywicą.

• Układanie tkaniny

  • Orientacja włókien: Upewnij się, że tkanina jest ułożona zgodnie z jej kierunkiem włókien (0° – jednokierunkowo).

  • Przyłóż przyciętą taśmę SikaWrap®‑230 C na naniesioną warstwę żywicy, starannie dociśnij ją za pomocą plastikowego wałka. Wałkowanie wykonywać równolegle do kierunku włókien, aby usunąć powietrze z przestrzeni między tkaniną a podłożem, zapewniając pełną impregnację żywicą.

  • Zwróć uwagę, aby nie przesuwać tkaniny w trakcie aplikacji oraz aby zachować minimalny zakład pomiędzy kolejnymi rolkami (minimum 100 mm lub zgodnie ze specyfikacją prac).

• Nakładanie kolejnych warstw Jeśli projekt zakłada wielowarstwowe wzmocnienie:

  • Najlepiej stosować metodę "mokre na mokre" – kolejne warstwy tkaniny nanosi się na już związany (aczkolwiek jeszcze mokry) system żywicy.

  • Jeżeli nie można przeprowadzić aplikacji kolejnej warstwy w ciągu 60 minut (przy temperaturze około +23℃), należy odczekać co najmniej 12 godzin, a następnie ponownie zagruntować powierzchnię przed dalszą aplikacją.

• Dodatkowe pokrycie (opcjonalne) W zależności od wymagań estetycznych lub ochronnych, powierzchnię wzmocnioną tkaniną można pokryć dodatkową warstwą:

  • Na przykład, w celu zwiększenia odporności na promieniowanie UV, zastosować specjalne powłoki (np. Sikagard®‑550W Elastic lub Sikagard®‑675 W ElastoColor).

  • Jeśli planowane jest pokrycie cementowe, na ostatniej warstwie należy dodatkowo nałożyć żywicę (maks. 0,5 kg/m²), a dopiero potem posypać powłokę zaprawą mineralną (z użyciem piasku kwarcowego Sikadur®‑501).

5. Kontrola jakości i dokumentacja

• Kontrola przed i po aplikacji

  • Przed aplikacją wykonaj badania przyczepności podłoża (metodą pull-off zgodnie z normą PN‑EN 1542; minimalna wartość powinna wynosić 1,0 MPa, a przy wzmacnianiu – zgodnie z wymaganiami projektowymi, np. 3 MPa dla nowych konstrukcji).

  • Po zakończeniu aplikacji sprawdź dokładnie powierzchnię pod kątem niedociśniętych obszarów, pęcherzy powietrza lub miejsc, gdzie żywica nie przesiąkła tkaniny.

• Ewentualne naprawy Każde zauważone niedociągnięcia (obszary większe niż 25 × 25 mm) należy uzupełnić dodatkową dawką żywicy i ponownie ułożyć taśmę lub usunąć defekty metodą laminowania.

• Dokumentacja robót Prowadź dziennik budowy, w którym zapiszesz m.in.:

  • Warunki zewnętrzne (temperatura, wilgotność, punkt rosy),

  • Numery partii używanych materiałów,

  • Procedury mieszania i aplikacji żywic,

  • Wyniki badań przyczepności oraz ewentualne uwagi z kontroli jakości.

6. Uwaga końcowa

Wszystkie prace związane z wzmacnianiem konstrukcji taśmami węglowymi powinny być wykonywane przez przeszkolony i doświadczony personel. Kluczowe jest ścisłe przestrzeganie zaleceń Sika, zarówno w zakresie przygotowania podłoża, jak i aplikacji żywic oraz tkanin. Niezbędne jest również wykonanie pomiarów i kontroli jakości wykonywanych prac oraz udokumentowanie całego procesu, co pozwala na zapewnienie trwałości i bezpieczeństwa wzmocnionej konstrukcji.
