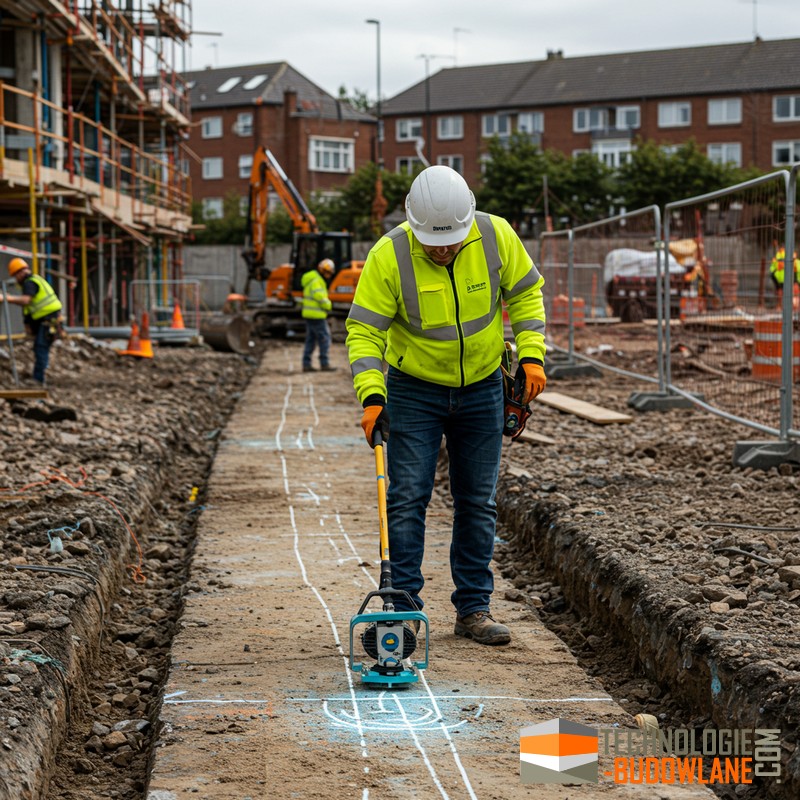

Wykrywanie instalacji podziemnych

Wykrywanie instalacji podziemnych to kluczowy element nowoczesnych przygotowania inwestycji budowlanej i prowadzenia prac budowlanych, remontowych czy konserwacyjnych. Precyzyjna lokalizacja kabli w gruncie, rur, światłowodów czy innych instalacji pozwala nie tylko zapobiec kosztownym uszkodzeniom i przestojom, ale przede wszystkim zwiększa bezpieczeństwo pracowników i użytkowników infrastruktury. Dzięki wykorzystaniu nowoczesnych technologii możliwe jest uzyskanie szczegółowych informacji o rozmieszczeniu instalacji na kilku poziomach głębokości, co stanowi ogromną przewagę w porównaniu z tradycyjnymi metodami wykrywania.

Główne metody wykrywania infrastruktury pod ziemią

Metoda pasywna

Tryb Power: Ta metoda wykorzystuje naturalne pole elektromagnetyczne emitowane przez kable będące pod napięciem, takie jak instalacje energetyczne pracujące przy częstotliwości 50 Hz. Wykrywacz przechwytuje te sygnały, umożliwiając lokalizację aktywnych przewodów bez konieczności ingerencji w system.

Tryb Radio: Niektóre instalacje – zarówno kable, jak i elementy metalowe w systemach rurowych – reemitują sygnały w zakresie niskich częstotliwości. Nawet gdy przewody nie przewodzą prądu, takie sygnały przenikają grunt, a dedykowane urządzenia potrafią je wychwycić, pomagając w identyfikacji struktury instalacyjnej.

Metoda aktywna

Metoda aktywna polega na celowym wprowadzeniu sygnału do systemu za pomocą generatora. Dzięki temu sygnał, rozprowadzany po instalacji, może być precyzyjnie śledzony przez odbiornik. W praktyce oznacza to:

• Bezpośrednie wpięcie generatora: Gdy instalacja nie jest pod napięciem, generator można podłączyć bezpośrednio do kabla, co umożliwia wyraźne oznaczenie przebiegu przewodu.

• Indukowanie sygnału: Generator umieszczony nad rurociągiem lub kablem pozwala na indukowanie sygnału, który następnie jest wykrywany – przydatne w sytuacjach, gdy nie jest możliwe bezpośrednie podłączenie.

• Stosowanie sond lokalizacyjnych czy cęgów sygnałowych: Szczególnie przydatne przy wykrywaniu rur niemetalowych lub systemów o nietypowej konstrukcji.

Dzięki metodzie aktywnej możliwe jest uzyskanie dokładnych informacji nie tylko o położeniu instalacji, ale także o jej głębokości, co umożliwia efektywne planowanie działań w gęsto uzbrojonych terenach.

Nowoczesne technologie w wykrywaniu instalacji

Georadar (GPR)

Georadar to technologia, która wykorzystuje wysyłanie impulsów radiowych w głąb ziemi oraz analizę odbitych sygnałów. Dzięki tej metodzie możliwe jest tworzenie trójwymiarowych map instalacji podziemnych. GPR potrafi wykryć różne materiały – od metalu po tworzywa sztuczne czy beton – a także identyfikować zmiany strukturalne, takie jak pustki lub zmiany warunków gruntowych. Systemy wykorzystujące georadar, np. te stosowane przez Leica Ultra Advanced, oferują precyzyjne dane nawet z kilku metrów pod powierzchnią terenu.

Mapowanie cyfrowe i integracja systemów

Nowoczesne rozwiązania często łączą detekcję instalacji z technologią mapowania cyfrowego. Dane z wykrywaczy mogą być przesyłane w czasie rzeczywistym do komputerów lub urządzeń mobilnych za pomocą Bluetooth lub interfejsów GIS. Takie podejście umożliwia tworzenie dokładnych, cyfrowych map infrastruktury podziemnej, co jest niezwykle pomocne przy planowaniu inwestycji oraz późniejszej eksploatacji systemów.

Funkcje diagnostyczne

Współczesne urządzenia nie tylko lokalizują instalacje, ale także diagnozują ich stan. Analiza zakłóceń, napięć czy zwarć pozwala na wczesne wykrycie potencjalnych uszkodzeń, co minimalizuje ryzyko awarii i pozwala na zaplanowanie odpowiednich działań naprawczych.

Kluczowe korzyści wykrywania instalacji podziemnych

• Bezpieczeństwo: Dokładne określenie położenia instalacji minimalizuje ryzyko przypadkowych uszkodzeń, które mogą prowadzić do porażeń prądem, eksplozji lub innych zagrożeń dla pracowników i mieszkańców.

• Ograniczenie kosztów: Uniknięcie szkód w infrastrukturze przekłada się na znaczne oszczędności – mniej niespodziewanych napraw, mniejsze przestoje i bardziej efektywne planowanie prac budowlanych.

• Efektywność prac: Dzięki precyzyjnym danym dotyczącym rozmieszczenia instalacji możliwe jest lepsze zarządzanie procesami budowlanymi oraz szybsze podejmowanie decyzji inżynieryjnych, co wpływa pozytywnie na terminowość realizacji projektów.

Wykrywanie instalacji podziemnych to nie tylko konieczność techniczna, ale strategiczny element nowoczesnej inżynierii. Połączenie metod pasywnych oraz aktywnych z zaawansowanymi technologiami, takimi jak georadar czy mapowanie cyfrowe, umożliwia uzyskanie pełnego obrazu infrastruktury podziemnej. W efekcie prace budowlane, konserwacyjne i remontowe stają się bardziej precyzyjne, bezpieczne i ekonomiczne.

Wykrywanie i lokalizacja podziemnej sieci energetycznej stanowią fundament przygotowania inwestycji budowlanej. Cel tych działań to przede wszystkim zapewnienie bezpieczeństwa podczas prac, ochrona istniejącej infrastruktury oraz optymalne zagospodarowanie terenu.

Wykrywanie kabli pod ziemią to proces polegający na lokalizowaniu niewidocznych instalacji podziemnych, takich jak kable elektryczne, telekomunikacyjne, światłowodowe, a także rury (gazowe, wodociągowe, kanalizacyjne, ciepłownicze). Jest to kluczowe działanie przed rozpoczęciem wszelkich prac ziemnych (np. wykopów), aby zapobiec ich uszkodzeniu, co mogłoby prowadzić do poważnych awarii, zagrożenia bezpieczeństwa oraz wysokich kosztów napraw.
