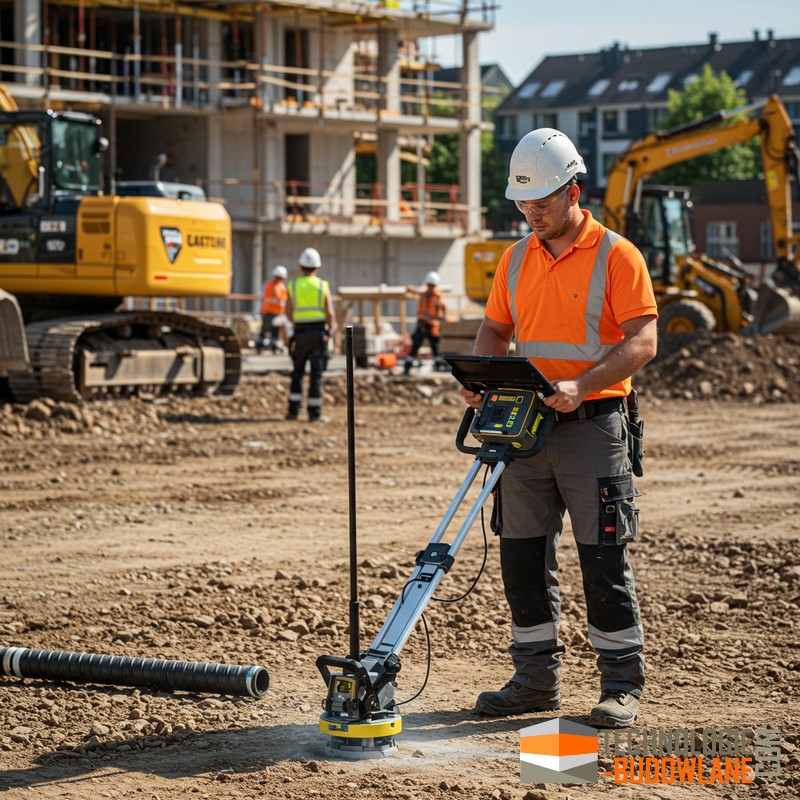

Wykrywanie kabli pod ziemią

Wykrywanie kabli pod ziemią to proces polegający na lokalizowaniu niewidocznych instalacji podziemnych, takich jak kable elektryczne, telekomunikacyjne, światłowodowe, a także rury (gazowe, wodociągowe, kanalizacyjne, ciepłownicze). Jest to kluczowe działanie przed rozpoczęciem wszelkich prac ziemnych (np. wykopów), aby zapobiec ich uszkodzeniu, co mogłoby prowadzić do poważnych awarii, zagrożenia bezpieczeństwa oraz wysokich kosztów napraw.

Wykrywanie kabli pod ziemią jest istotne przy wszelkich pracach budowlanych, remontowych czy konserwacyjnych. Unikanie uszkodzenia istniejącej infrastruktury — w tym przewodów elektrycznych, kabli telekomunikacyjnych czy rur — wymaga zastosowania specjalistycznych urządzeń, które pozwalają na precyzyjną lokalizację instalacji podziemnych. W urządzeniach tych najczęściej wykorzystuje się zasadę indukcji elektromagnetycznej, gdzie wysyłany jest sygnał o wysokiej częstotliwości generujący charakterystyczne pole wykrywane przez urządzenie. Dzięki temu można nie tylko znaleźć przewody, ale także określić głębokość ich położenia, co znacząco wpływa na bezpieczeństwo wykonywanych robót.

Wykrywacze kabli to zaawansowane urządzenia, które umożliwiają lokalizację instalacji podziemnych, minimalizując ryzyko uszkodzeń podczas prac budowlanych, modernizacyjnych czy remontowych. Ich działanie opiera się na kilku metodach i technologiach, które razem tworzą skuteczne narzędzie do szybkiego i precyzyjnego określenia położenia kabli.

Lokalizować możemy zarówno przebieg kabli w ziemi jak i możemy lokalizować dokładne miejsce uszkodzenia kabla.

Metody wykrywania wykrywania kabli

Metoda pasywna

W tej metodzie wykrywacze operują na zasadzie odbioru naturalnych sygnałów generowanych przez instalacje pod napięciem lub przez elementy z metalu. Wyróżnić można dwa podstawowe tryby:

• Tryb Power: Wykorzystuje naturalne pole elektromagnetyczne emitowane przez kable pod napięciem, na przykład w instalacjach energetycznych. W Polsce sygnał ten opiera się zazwyczaj na częstotliwości 50 Hz. Metoda jest bardzo skuteczna, jeśli kabel jest aktywny, ponieważ urządzenie odbiera naturalnie powstające pole magnetyczne.

• Tryb Radio: Niektóre kable i metalowe rury reemitują sygnały o bardzo niskiej częstotliwości. Nawet gdy przewody nie przewodzą prądu, te rozproszone sygnały penetrują grunt, a wykrywacz, dostosowany do odbioru takich częstotliwości, potrafi je wychwycić i zlokalizować instalację.

Zaletą metody pasywnej jest prostota zastosowania – urządzenie nie ingeruje w system, a jedynie rejestruje istniejące sygnały. Jednak ograniczeniem może być jej skuteczność tylko wtedy, gdy kable są aktywne lub zawierają elementy metalowe zdolne do emisyjnego działania.

Metoda aktywna

Metoda aktywna polega na celowym wprowadzeniu sygnału do instalacji, co umożliwia śledzenie jego przebiegu oraz dokładny pomiar głębokości. Proces ten odbywa się przy użyciu dedykowanego generatora sygnału oraz odbiornika. Technologie aktywne przyjmują różne formy:

• Bezpośrednie wpięcie: Generator sygnału jest bezpośrednio podłączany do kabla (o ile nie jest pod napięciem), co pozwala na wyraźną identyfikację linii przesyłowej.

• Indukowanie nad kablem: Generator umieszczony nad przewodem powoduje, że sygnał jest indukowany w instalacji, co umożliwia detekcję nawet przy braku bezpośredniego kontaktu.

• Specjalne cęgi i sondy lokalizacyjne: Szczególnie przydatne przy wykrywaniu rur niemetalowych czy systemów, gdzie tradycyjne metody nie dają rezultatów. Sonda umieszczona we wnętrzu rury lub stosowana jako adapter generuje sygnał, który jest następnie wychwytywany przez wykrywacz.

Technika aktywna sprawdza się doskonale w trudnych warunkach, na przykład w gęsto uzbrojonych terenach lub w sytuacjach, gdy kable nie są pod napięciem. Daje to większą precyzję, szczególnie przy określaniu przebiegu instalacji oraz jej głębokości.

Zaawansowane technologie i funkcje

Nowoczesne lokalizatory kabli łączą tradycyjne techniki z innowacyjnymi rozwiązaniami, które znacznie poszerzają możliwości ich zastosowań:

• Georadar (GPR – Ground Penetrating Radar): Ta technologia wysyła fale radiowe w głąb ziemi i analizuje sygnały odbite od różnych struktur. Dzięki temu możliwe jest wykrycie nie tylko metalowych instalacji, ale także plastikowych rur, betonowych fundamentów czy pustek w gruncie. GPR dostarcza wizualizację rozmieszczenia obiektów pod powierzchnią.

• Wykrywanie uszkodzeń kabli: Niektóre urządzenia pozwalają na identyfikację problemów w instalacjach, takich jak przerwy, zwarcia lub nieszczelności izolacji. To niezwykle przydatne narzędzie diagnostyczne, pozwalające na wczesną interwencję.

• Pomiar głębokości: Dokładne określenie, na jakiej głębokości znajduje się kabel, umożliwia precyzyjne planowanie prac ziemnych i eliminuje ryzyko uszkodzenia infrastruktury.

• Mapowanie cyfrowe: Zaawansowane systemy wyposażone w moduły Bluetooth lub inne interfejsy komunikacyjne mogą eksportować dane do komputerów i urządzeń mobilnych, tworząc cyfrowe mapy instalacji podziemnych. Ułatwia to dokumentację i analizę infrastruktury.

• Funkcja AIM (Ambient Interference Measurement): Analizuje otaczające zakłócenia elektromagnetyczne i rekomenduje optymalną częstotliwość pracy urządzenia. Dzięki temu wykrywacz dostosowuje się do specyficznych warunków środowiskowych, minimalizując wpływ zakłóceń.

Znaczenie wykrywania kabli

Precyzyjna lokalizacja instalacji podziemnych to element kluczowy dla wielu aspektów prac budowlanych i konserwacyjnych:

• Bezpieczeństwo: Dokładne wykrywanie kabli zapobiega ich przypadkowemu uszkodzeniu, co mogłoby skutkować porażeniem prądem, eksplozjami lub innymi poważnymi zagrożeniami dla pracowników na budowie.

• Ograniczenie kosztów: Uniknięcie uszkodzeń instalacji minimalizuje koszty napraw, zmniejsza ryzyko przestojów i pozwala na bardziej efektywne planowanie inwestycji.

• Efektywność prac: Dzięki możliwościom technologicznym, takim jak pomiar głębokości czy mapowanie cyfrowe, prace ziemne i modernizacyjne przebiegają szybciej i z większą precyzją, co wpływa na optymalizację procesów budowlanych.

Wykrywacze kabli to nieodzowne narzędzia, które dzięki połączeniu metody pasywnej i aktywnej, a także zaawansowanych technologii takich jak georadar czy cyfrowe mapowanie, pozwalają na precyzyjne określenie lokalizacji instalacji podziemnych. Ich zastosowanie zwiększa bezpieczeństwo, ogranicza koszty napraw oraz usprawnia cały proces prac budowlanych i konserwacyjnych. W zależności od specyfiki projektu, można wybierać między prostszymi, przeznaczonymi do użytku domowego modelami, a profesjonalnymi systemami oferującymi szeroki wachlarz dodatkowych funkcji.

Wykrywanie przebiegu kabli w ziemi oraz lokalizowanie dokładne miejsce uszkodzenia kabla urządzeniem Leica Ultra Advanced

Wykrywacz Leica Ultra Advanced to zaawansowany system do wykrywania instalacji podziemnych, który dzięki swojej wielofunkcyjności umożliwia precyzyjne określenie przebiegu kabli w ziemi oraz dokładną lokalizację miejsca ich uszkodzenia. Jego działanie opiera się na kilku kluczowych funkcjach, które pozwalają na szybkie i niezawodne diagnozowanie stanu podziemnych instalacji:

• Tryby pracy – pasywny i aktywny: W trybie pasywnym urządzenie odbiera naturalnie emitowane sygnały elektromagnetyczne z kabli (jak kable energetyczne czy telekomunikacyjne), co pozwala na wykrycie ich przebiegu bez ingerencji w system. W trybie aktywnym natomiast wykorzystywany jest zewnętrzny generator – sygnał jest wprowadzany bezpośrednio na kabel lub do pobliskiej instalacji, co umożliwia precyzyjne lokalizowanie uszkodzeń, nawet gdy naturalny sygnał jest słaby lub kabel jest głęboko położony.

• Cyfrowe przetwarzanie sygnału: Dzięki zaawansowanej technologii DSP (cyfrowego przetwarzania sygnału) Leica Ultra Advanced analizuje odbierane sygnały, wyświetlając je na dużym, czytelnym ekranie. Pozwala to na określenie nie tylko przebiegu kabli, ale także kierunku ich prowadzenia – funkcja kompasu pokazuje dokładną orientację, ułatwiając tym samym trasowanie podziemnej infrastruktury.

• Regulacja częstotliwości: Użytkownik może dostosować zakres roboczy (np. od 50 Hz do 200 kHz) w zależności od rodzaju instalacji, co pozwala na optymalizację parametrów wykrywania. Taka elastyczność jest szczególnie przydatna w terenie, gdzie warunki gruntowe i rodzaje kabli mogą się znacznie różnić.

• Dokładne lokalizowanie uszkodzenia kabla w gruncie lub betonie: W przypadku wykrycia uszkodzenia kabla – na przykład przerwania przewodu lub miejsca, w którym doszło do pęknięcia izolacji – tryb aktywny z bezpośrednim podłączeniem nadajnika umożliwia punktowe określenie miejsca defektu. Dzięki temu możliwa jest precyzyjna interwencja naprawcza bez konieczności wykonywania kosztownych i czasochłonnych rozkopów.

• Łączność bezprzewodowa i intuicyjna obsługa: System jest wyposażony w funkcję Bluetooth, która umożliwia zdalną komunikację między elementami systemu lokalizacyjnego a centralnym modułem sterującym. To ułatwia przesyłanie danych, a operator ma zawsze dostęp do aktualnych wyników pomiarowych bez dodatkowych okablowań.

• Odporność na trudne warunki terenowe: Leica Ultra Advanced jest projektowany z myślą o pracy w ekstremalnych warunkach – wysoka odporność na kurz, wilgoć czy zmienne temperatury sprawia, że urządzenie może być używane na placach budowy oraz w terenach o trudnej strukturze gruntu.

Uwagi praktyczne

• Przy rozpoczęciu prac, operator najpierw korzysta z trybu pasywnego, aby zidentyfikować trasę przebiegu kabli.

• Następnie, wykorzystując tryb aktywny i ewentualne podłączenie nadajnika, można dokładnie zlokalizować fragment kabla, w którym wystąpiło uszkodzenie.

• Precyzyjne dane oraz wizualna prezentacja na ekranie umożliwiają podejmowanie szybkich działań naprawczych, minimalizując ryzyko przerw w działaniu sieci oraz koszty związane z rozkopami.

Dzięki tak kompleksowemu podejściu, Leica Ultra Advanced stanowi niezastąpione narzędzie dla firm budowlanych, wykonawców robót ziemnych oraz instalatorów, którzy potrzebują maksymalnej precyzji i szybkości przy wykrywaniu oraz lokalizacji podziemnych instalacji.
