Kluczowe parametry i zastosowanie geosiatek drogowych – kompletny przewodnik inżynieryjny

W nowoczesnym budownictwie drogowym geosiatki stały się nieodzownym elementem konstrukcyjnym, pozwalającym na znaczące wydłużenie żywotności nawierzchni oraz redukcję kosztów inwestycji. Dobór odpowiedniego materiału nie może być przypadkowy – zależy on od szeregu parametrów technicznych, które decydują o tym, jak geosyntetyk będzie współpracował z gruntem lub warstwami bitumicznymi. Poniżej znajduje się szczegółowa analiza najważniejszych cech oraz rodzajów geosiatek, które mają kluczowe znaczenie dla stabilności infrastruktury transportowej.

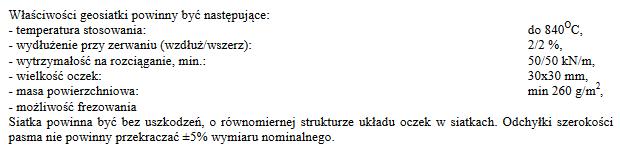

Najważniejsze parametry techniczne geosiatek drogowych

Zrozumienie specyfikacji technicznej jest niezbędne do poprawnego zaprojektowania wzmocnienia. Każdy z poniższych parametrów wpływa na zachowanie się drogi pod wpływem obciążeń dynamicznych generowanych przez ruch pojazdów:

• Wytrzymałość na rozciąganie (Tensile strength): Jest to kluczowy parametr mierzony w kiloniutonach na metr (kN/m). Określa on maksymalną siłę, jaką geosiatka może przejąć, zanim ulegnie zerwaniu. Wysoka wytrzymałość jest niezbędna w miejscach o dużym natężeniu ruchu ciężkiego, gdzie siły poziome mogą powodować rozsuwanie się kruszywa lub pękanie warstw asfaltu.
• Wydłużenie przy zerwaniu (Elongation at break): Parametr ten informuje o elastyczności materiału. W przypadku wzmacniania warstw asfaltowych preferowane są geosiatki o niskim wydłużeniu (poniżej 3%), co zapobiega powstawaniu spękań odbitych. Przy stabilizacji miękkiego podłoża gruntowego dopuszczalne są wyższe wartości.
• Sztywność węzłów i wytrzymałość połączeń: Skuteczność geosiatki zależy od trwałości jej struktury. Stabilne węzły zapewniają, że oczka nie ulegną deformacji pod wpływem zagęszczania kruszywa, co pozwala na zachowanie efektu "interlockingu" (klinowania się ziaren kruszywa w oczkach siatki).
• Odporność na rozerwanie (Tear resistance): Chroni materiał przed uszkodzeniami mechanicznymi w trakcie montażu, np. podczas wysypywania ostrego kruszywa lub przejazdu ciężkiego sprzętu budowlanego.
• Przepuszczalność i współczynnik przepuszczalności (Hydraulic conductivity): Choć głównym zadaniem geosiatki jest wzmocnienie, musi ona umożliwiać swobodny przepływ wody, aby zapobiegać powstawaniu ciśnienia porowego, które mogłoby osłabić konstrukcję drogi.
• Wymiar oczek (Mesh size): Musi być dostosowany do frakcji stosowanego kruszywa. Optymalne zazębienie występuje wtedy, gdy ziarna kruszywa są dopasowane do wielkości oczek, co tworzy sztywną płytę współpracującą z gruntem.
• Waga i grubość: Parametry te wpływają na logistykę oraz odporność na uszkodzenia punktowe. Grubsze geosiatki są zazwyczaj stosowane w trudniejszych warunkach gruntowych.

Wszystkie te parametry geosiatki muszą być odpowiednio dobrane w zależności od warunków gruntowo-wodnych oraz przewidywanych obciążeń, aby zapewnić maksymalną stabilność nawierzchni.

Wymagania techniczne w zależności od kategorii ruchu (KR)

W Polsce dobór geosiatek ściśle wiąże się z kategorią ruchu, która określa przewidywane obciążenie drogi w całym okresie jej eksploatacji. Wytrzymałość na rozciąganie w obu kierunkach (podłużnym i poprzecznym) powinna wynosić:

• Dla dróg o kategorii ruchu KR1 do KR4: Minimum 70 kN/m. Są to zazwyczaj drogi powiatowe i gminne, gdzie obciążenie jest umiarkowane.
• Dla dróg o kategorii ruchu KR5 do KR6: Minimum 100 kN/m. Dotyczy to dróg krajowych, ekspresowych i autostrad, narażonych na ekstremalne obciążenia od transportu ciężarowego.

Dodatkowo, dla materiałów stosowanych w warstwach bitumicznych, wydłużenie przy zerwaniu nie powinno przekraczać 3%. Istotnym aspektem jest również temperatura mięknienia – musi być ona znacznie wyższa niż temperatura układania masy asfaltowej (często przekraczająca 160°C), aby geosiatka nie straciła swoich właściwości mechanicznych w kontakcie z gorącym materiałem.

Praktyczne zasady składowania i montażu

Geosiatka zachowa swoje właściwości tylko wtedy, gdy będzie odpowiednio traktowana na placu budowy. Zgodnie z wytycznymi IBDiM (Instytutu Badawczego Dróg i Mostów):

1. Ochrona przed czynnikami zewnętrznymi: Rolki powinny być owinięte wodoszczelną folią ochronną. Folię zdejmuje się bezpośrednio przed wbudowaniem, aby chronić materiał przed promieniowaniem UV, które może osłabić polimery.

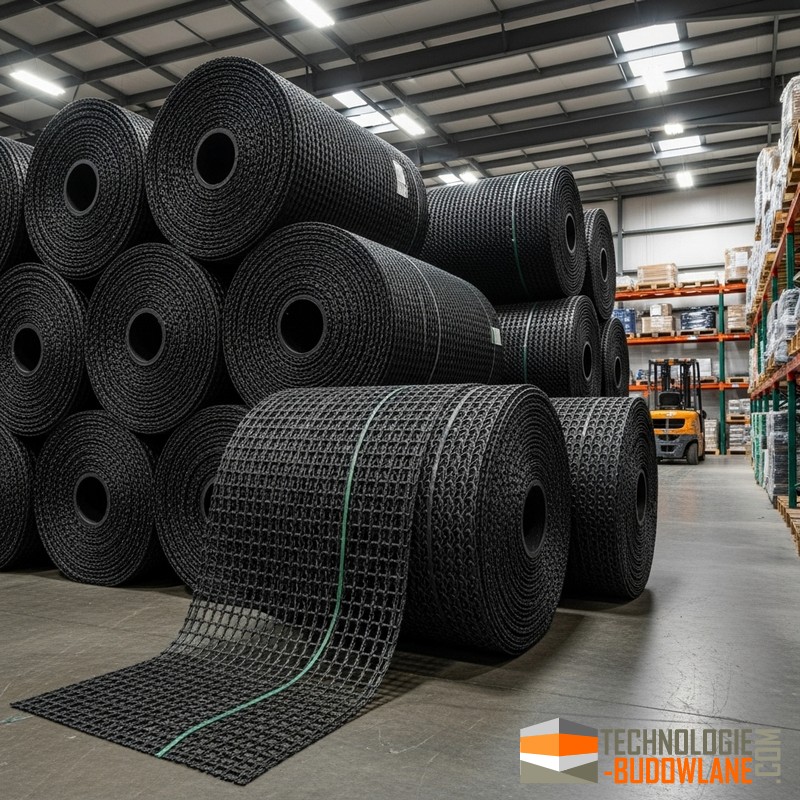

2. Sposób składowania: Rolki należy przechowywać w pozycji poziomej na suchym i czystym podłożu. Dopuszcza się składowanie do trzech warstw rolek jedna na drugiej. Nie należy dopuszczać do krzyżowania się rolek, co mogłoby prowadzić do trwałych odkształceń.
3. Warunki temperaturowe: Należy unikać długotrwałej ekspozycji na słońce w przypadku braku folii ochronnej (maksymalnie jeden tydzień).

Podział i rodzaje geosiatek ze względu na materiał wykonania

Wybór materiału, z którego wykonana jest geosiatka, zależy od funkcji, jaką ma pełnić w konstrukcji:

• Geosiatka polipropylenowa (PP) lub poliestrowa (PET): Są to najpopularniejsze rozwiązania do stabilizacji podłoża. Charakteryzują się doskonałą odpornością na działanie czynników chemicznych obecnych w gruncie (pH od 2 do 13) oraz wysoką trwałością. Doskonale sprawdzają się przy wzmacnianiu skarp, nasypów oraz przy budowie dróg na gruntach o niskiej nośności.
• Geosiatka z włókna szklanego: Specjalistyczny materiał stosowany głównie do wzmacniania nawierzchni asfaltowych. Włókno szklane jest niepalne, odporne na wysokie temperatury układania masy oraz posiada bardzo wysoką sztywność (moduł Younga). Zapobiega powstawaniu kolein oraz pęknięć termicznych.
• Geokompozyty (Geosiatki złożone): Jest to zaawansowane połączenie geosiatki (funkcja zbrojąca) z geowłókniną (funkcja drenażowa i filtracyjna). Takie rozwiązanie jest idealne w sytuacjach, gdzie oprócz wzmocnienia konieczne jest odprowadzenie nadmiaru wody z konstrukcji drogi lub zapewnienie separacji między różnymi warstwami kruszywa.

Podsumowując, zastosowanie odpowiedniej geosiatki drogowej pozwala na zmniejszenie grubości warstw konstrukcyjnych drogi, co generuje oszczędności materiałowe i redukuje wpływ inwestycji na środowisko, przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa i trwałości.

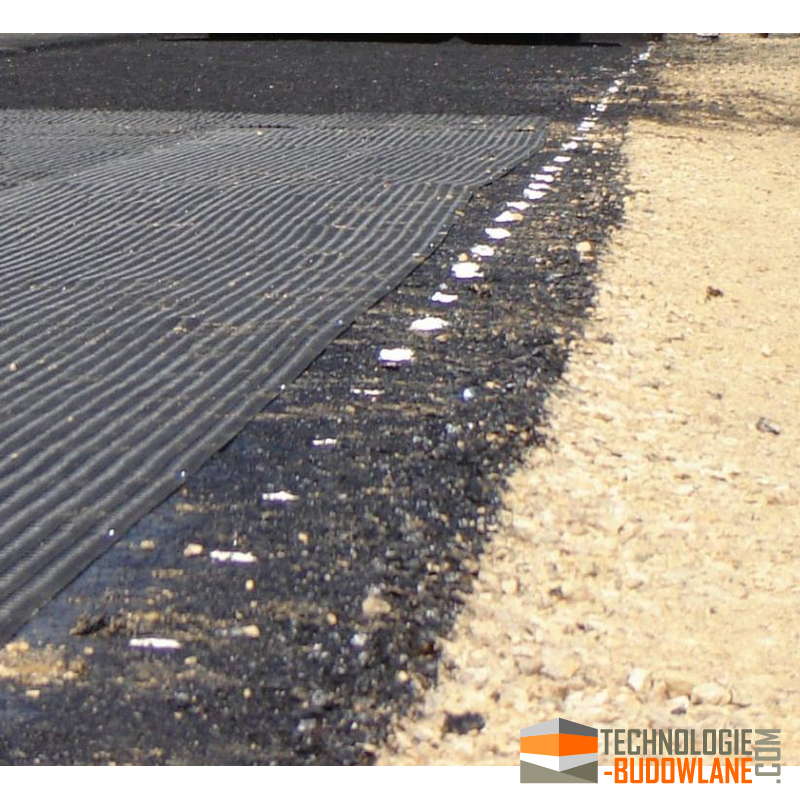

Geosiatki drogowe są zwykle w postaci płaskich paneli lub rolek, które układa się na podłożu przed ułożeniem warstwy asfaltowej lub betonowej. Geosiatka drogowa jest przymocowana do podłoża za pomocą kotew, stalowych szpilek lub kołków, aby zapewnić maksymalną stabilność i wytrzymałość.

Stosowanie geosiatek drogowych w budownictwie drogowym pozwala na zwiększenie wytrzymałości i stabilności nawierzchni drogowej oraz zapobiega osiadaniu i uszkodzeniom. Ponadto, geosiatki drogowe mogą również zwiększyć odporność nawierzchni na rozciąganie, co jest szczególnie istotne w przypadku dróg narażonych na duże obciążenia.

Geosiatki drogowe są stosowane na różnego rodzaju drogach, w tym autostradach, drogach krajowych i lokalnych, a także w budowie dróg lotniskowych i parkingów.

Stosowanie geosiatek drogowych rozwiązuje wiele problemów związanych z budową i utrzymaniem dróg. Oto niektóre z głównych problemów, jakie można rozwiązać przez stosowanie geosiatek drogowych:

• Osadzanie i zapadanie się nawierzchni drogowych - stosowanie geosiatek drogowych pozwala na wzmocnienie i stabilizację podłoża, co zapobiega osadzaniu i zapadaniu się nawierzchni drogowych.
• Pęknięcia w nawierzchni drogowej - geosiatki drogowe są bardzo wytrzymałe i odporne na rozciąganie, co pomaga zapobiec pęknięciom i uszkodzeniom nawierzchni drogowej.
• Odporność na zmienne warunki atmosferyczne - geosiatki drogowe są odporne na działanie czynników atmosferycznych, co pozwala na utrzymanie trwałości i stabilności nawierzchni drogowej nawet w trudnych warunkach pogodowych.
• Ograniczenie kosztów budowy i utrzymania - stosowanie geosiatek drogowych może zmniejszyć koszty budowy i utrzymania dróg, ponieważ pozwala na wykorzystanie mniej materiałów i zwiększenie trwałości nawierzchni.
• Poprawa bezpieczeństwa ruchu drogowego - stabilna i wytrzymała nawierzchnia drogowa, którą zapewniają geosiatki drogowe, przyczynia się do poprawy bezpieczeństwa ruchu drogowego poprzez zmniejszenie ryzyka wypadków związanych z uszkodzeniami nawierzchni.

Geosiatki drogowe znajdują zastosowanie w wielu sytuacjach, między innymi:

• Zbrojenie warstwy bitumicznej - w przypadku geosiatek szklanych
• Stabilizacja podłoża - geosiatki drogowe stosuje się do utwardzania i wzmacniania podłoża pod drogami, parkingami, chodnikami, miejscami postojowymi itp.
• Wzmacnianie skarp i nasypów - geosiatki drogowe zwiększają wytrzymałość skarp i nasypów, a także chronią je przed erozją, zapobiegając osuwaniu się ziemi i kamieni.
• Utwardzanie nawierzchni - geosiatki drogowe stosuje się do utwardzania nawierzchni, zwłaszcza tam, gdzie wymagana jest duża wytrzymałość na obciążenia mechaniczne, np. na parkingach, wjazdach do garaży czy miejscach przeładunkowych.
• Ochrona przed erozją - geosiatki drogowe chronią drogi i inne powierzchnie przed erozją spowodowaną przez wodę i wiatr, dzięki czemu zwiększają trwałość i bezpieczeństwo użytkowania.
• Wzmacnianie mostów - geosiatki drogowe stosuje się do wzmacniania konstrukcji mostów, poprawiając ich wytrzymałość i stabilność.
• Budowa dróg na miękkim podłożu - geosiatki drogowe pozwalają na budowę dróg na miękkim podłożu, np. na bagnach, torfach, gruntach organicznych, gdzie bez ich zastosowania byłoby to niemożliwe.
