Metody umocnienia skarp

Umocnienie skarp stanowi kluczowy element zapewniający stabilność terenów pochyłych, zapobiegający osuwaniu się gruntu, erozji oraz degradacji konstrukcji. Odpowiedni dobór metod oraz materiałów pozwala nie tylko zwiększyć nośność skarpy, ale także poprawić drenaż, co łącznie przyczynia się do długoterminowej trwałości infrastruktury i bezpieczeństwa użytkowników.

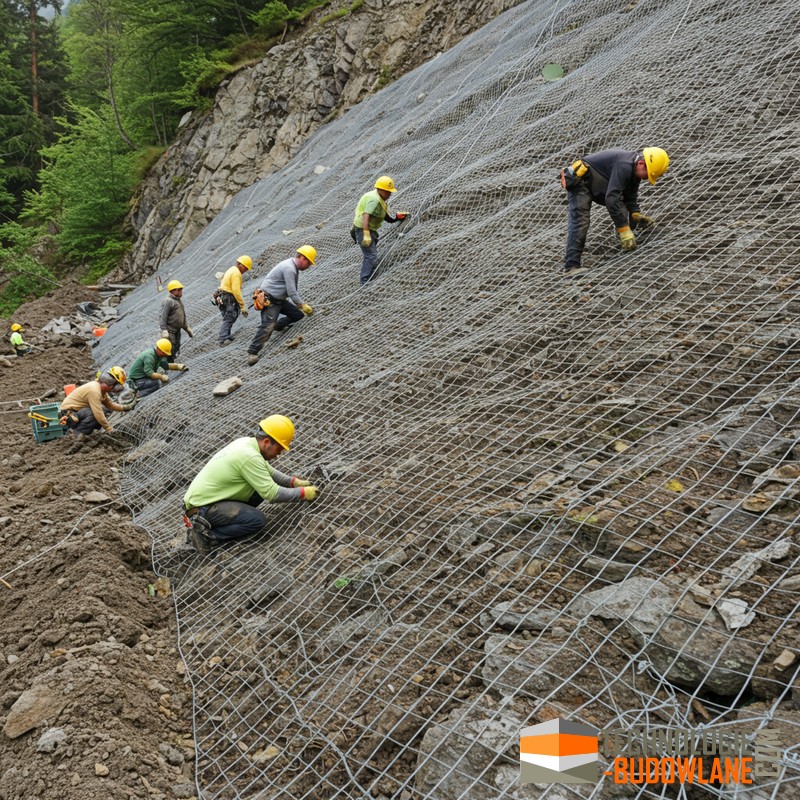

Porównanie metod umocnienia skarp

Umocnienie skarpy to proces mający na celu stabilizację i zabezpieczenie zbocza przed osuwaniem się, erozją lub innymi formami degradacji. Istnieje wiele metod umacniania skarp, które można zastosować w zależności od warunków terenowych, rodzaju gruntu, nachylenia skarpy oraz celów, jakie chcemy osiągnąć. Ocenę, czy skarpa wymaga umocnienia, najlepiej przeprowadzić przy pomocy fachowego doradztwa, takiego jak inżynierowie geotechniczni lub architekci krajobrazu.


Dobór metody umocnienia skarpy

• Mury oporowe betonowe i prefabrykaty Stosowane gdy wymagane jest przenoszenie dużych poziomych obciążeń lub gdy skarpa przylega do zabudowy. Wymagają fundamentu i często odwodnienia za ścianą.

• Gabiony Skuteczne tam, gdzie potrzebna jest elastyczność konstrukcji i przepuszczalność wody. Dobre przy lokalnych osiadaniach i na brzegach cieków.

• Zbrojenie gruntu geosyntetykami (geosiatki, geotkaniny, geokompozyty) Warstwowe wzmacnianie masy gruntu pozwala na bardzo strome skarpy bez masywnych konstrukcji. Wymaga odpowiedniego zasypu i filtrowania.

• Kotwy gruntowe i mikropale Używane gdy konieczne jest zwiększenie oporu przesuwu mas gruntu bez dużej ingerencji w powierzchnię. Niezbędne testy nośności podczas wykonania.

• Systemy przeciwerozyjne powierzchniowe (geokraty, geomaty, hydroseeding, mulcz) Chronią powierzchnię skarpy przed zmywaniem, sprzyjają ukorzenieniu roślin i poprawiają estetykę przy minimalnej ingerencji budowlanej.

• Odwodnienie Drenaże poziome, pionowe, opaskowe oraz systemy odprowadzenia powierzchniowego obniżają ciśnienia porowe i często są warunkiem skuteczności innych metod.

• Zagęszczenie, wymiana gruntu, stabilizacja chemiczna Poprawa parametrów mechanicznych gruntu stosowana przy słabym podłożu lub tam, gdzie nie chcemy/nie możemy stosować konstrukcji oporowych.

• Palowanie i kolumny ulepszone (kolumny żwirowe, DSM) Stosowane do przeniesienia obciążeń na nośne warstwy i ograniczenia osiadań przy słabym, organicznym podłożu.

Kryteria doboru metody

• Wysokość i kąt skarpy

• Rodzaj i parametry gruntów

• Poziom i dynamika wód gruntowych

• Obciążenia użytkowe i sąsiedztwo zabudowy

• Dostępność terenu i sprzętu

• Budżet, czas realizacji i wymagania estetyczne

Zalecenia wykonawcze i dobre praktyki

• Zawsze wykonać badania geotechniczne przed wyborem metody.

• Zaprojektować i wykonać skuteczne odwodnienie przed i w trakcie prac.

• Stosować filtry przy drenażach i geosyntetykach, zabezpieczając przed zapiaszczeniem.

• Łączyć metody: drenaż + geosyntetyk + powierzchniowa ochrona roślinna daje najlepszy trwały efekt.

• Przeprowadzać testy obciążeniowe kotew i kontroli zagęszczenia zasypów.

Monitoring i utrzymanie

• Kontrola poziomu wód i drożności drenaży regularnie przez pierwszy rok po wykonaniu, następnie okresowa inspekcja.

• Pomiary przemieszczeń i osiadań w zależności od ryzyka: co 1–3 miesiące przez pierwszy rok, potem co 6–12 miesięcy.

• Pielęgnacja roślinności i naprawy lokalne elementów przeciwerozyjnych.

Metody naturalne i geotechniczne umocnienia skarp

Metody naturalne

• Roślinność: Jest to najtańsza i najbardziej ekologiczna metoda. Korzenie roślin wzmacniają grunt i zapobiegają erozji. Najlepiej stosować rośliny rodzime, które są przystosowane do lokalnych warunków.
• Faszyna: Jest to rodzaj umocnienia z gałęzi, chrustu i kamieni. Faszyna jest układana na skarpie w poprzek jej nachylenia.
• Drenaż: Odprowadzenie wody z gruntu zapobiega jego nasiąkaniu i osuwaniu się. Drenaż można wykonać za pomocą rur, drenażu opaskowego lub drenażu wgłębnego.
• Biowłóknina: Biodegradowalna mata z nasionami traw. Przyspiesza rozwój darni. Ogranicza erozję powierzchniową i stabilizuje skarpy.

Metody geotechniczne

• Geosyntetyki: Są to materiały syntetyczne, takie jak geowłókniny, geosiatki i geomaty. Geosyntetyki wzmacniają grunt i zapobiegają jego erozji.
  • Geowłókniny i geotkaniny: Układane pomiędzy warstwami gruntu, separują różne frakcje i poprawiają przepływ wody, co zmniejsza erozję.

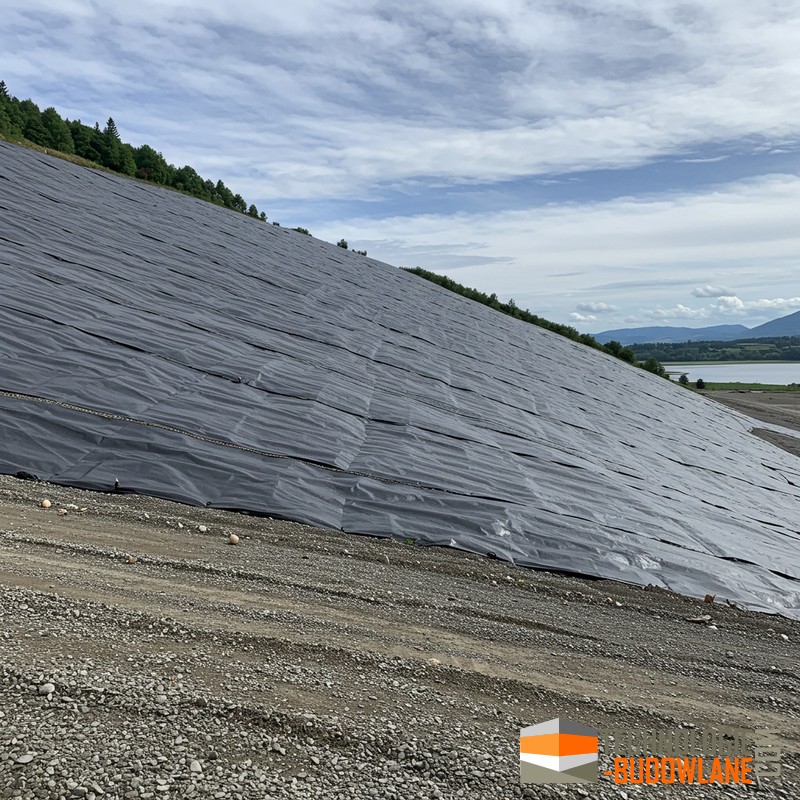

    • Geotkanina na skarpy
  • Geosiatki: Siatki te charakteryzują się wysoką wytrzymałością na rozciąganie i są stosowane do wzmacniania skarp, szczególnie w miejscach o intensywnych obciążeniach.
    • Geosiatka na skarpy
  • Geokraty: Trójwymiarowe struktury, które po wypełnieniu gruntem lub żwirem tworzą komórkę wzmacniającą skarpę, co znacząco poprawia jej stabilność.
    • Geokrata na skarpy
• Mur oporowy: Jest to konstrukcja, która podtrzymuje skarpę. Mury oporowe mogą być wykonane z betonu, kamienia lub cegły.
• Gabiony: Są to kosze z drutu wypełnione kamieniami. Gabiony są układane na skarpie i tworzą stabilną konstrukcję.
• Beton natryskowy: Jest to beton, który jest natryskiwany na skarpę pod ciśnieniem. Beton natryskowy tworzy cienką, ale mocną warstwę, która chroni skarpę przed erozją.

Instrukcje ITB

Dwie instrukcje ITB mówią o metodach umocnienia skarp:

• Instrukcja ITB I-148:2018 "Umocnianie skarp"
• Instrukcja ITB I-149:2018 "Ochrona przed osuwiskami"

Instrukcja ITB I-148:2018 jest najnowszym opracowaniem Instytutu Techniki Budowlanej dotyczącym umocnienia skarp. Zawiera ona szczegółowe informacje na temat metod umocnienia, w tym:

• Umocnienia bierne, które polegają na wykorzystaniu naturalnych właściwości gruntu lub na wprowadzeniu elementów konstrukcyjnych, które zmniejszają prędkość i siłę przemieszczania się gruntu. Do metod umocnienia biernego należą:
• Umocnienia roślinne, które polegają na nasadzeniach roślin na skarpie. Rośliny korzeniami wzmacniają grunt i zapobiegają jego osuwaniu. Stosowane materiały, to m.in. Biowłóknina, mata biodegradowalna
• Umocnienia geosyntetyczne, które polegają na zastosowaniu geosyntetyków, takich jak geowłókna, geosiatki, geomembrany. Geosyntetyki wzmacniają grunt i zapobiegają jego osuwaniu. Stosowane materiały, to m.in. siatki przeciwerozyjne i inne siatki na skarpy. Do umocenienia i stabilizacji stoków stosowane są także geosyntetyki przestrzenne typu geokrata na skarpy.
• Umocnienia narzutowe, które polegają na nałożeniu na skarpę warstwy gruntu lub materiału sztucznego. Warstwa ta zwiększa ciężar skarpy i zmniejsza jej skłonność do osuwisk.
• Umocnienia czynne, które polegają na zastosowaniu elementów konstrukcyjnych, które aktywnie zapobiegają osuwaniu się gruntu. Do metod umocnienia czynnego należą:
• Mury oporowe, które zapobiegają przemieszczaniu się gruntu w dół skarpy.
• Schody oporowe, które umożliwiają bezpieczne poruszanie się po skarpie.
• Sekwencje oporowe, które polegają na wykonaniu szeregu murów oporowych lub schodów oporowych.



Instrukcja ITB I-149:2018 jest nieco starsza, ale nadal aktualna i zawiera wiele cennych informacji na temat ochrony przed osuwiskami. W zakresie umocnienia skarp instrukcja ta zawiera informacje na temat:

• Umocnienie bierne skarpy, w tym:
  • Umocnienia roślinne, np. z umocnienie skarpy z wykorzystaniem biowłókniny z nasionami traw
  • Umocnienia geosyntetyczne
  • Umocnienia narzutowe
• Umocnień czynnych skarpy, w tym:
  • Mury oporowe
  • Schody oporowe
  • Sekwencje oporowe

Oprócz instrukcji ITB, informacje na temat metod umocnienia skarp można znaleźć w:

• Normach PN-EN, takich jak:
  • PN-EN 1997-1:2004 "Eurokod 7: Projektowanie geotechniczne - Część 1: Zasady ogólne"
  • PN-EN 1997-2:2004 "Eurokod 7: Projektowanie geotechniczne - Część 2: Obszary zagrożone osuwiskami"
• Przepisach techniczno-budowlanych**, takich jak:
  • Rozporządzenie Ministra Infrastruktury z dnia 16 lipca 2003 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2022 r. poz. 1562)

Wybór metody umocnienia skarpy powinien być uzależniony od rodzaju skarpy, stopnia jej destabilizacji oraz wymaganych parametrów wytrzymałościowych.

Metody zabezpieczenia osuwiska określone są w instrukcjach ITB oraz w normach branżowych. Przyczyny powstania osuwisk i materiały i techniki zabezpieczenia i stabilizacji skarp i osuwisk - zalecenia i rozwiązania geotechniczne.

Wzmacnianie skarp i nasypów to ważny proces inżynierski, mający na celu zapobieganie osuwaniu się ziemi, erozji gleby oraz zapewnienie stabilności konstrukcji. Istnieje wiele metod wzmacniania skarp i nasypów, a wybór odpowiedniej techniki zależy od warunków terenowych, rodzaju gruntu, nachylenia skarpy oraz przeznaczenia terenu.
