Hydroizolacja fundamentów pod wysokim ciśnieniem wody gruntowej

PORADNIK TECHNICZNY — HYDROIZOLACJE ODPORNE NA PODTOPIENIA I WODĘ NAPOROWĄ

Kompletny przewodnik po doborze systemu hydroizolacji odpornej na wodę naporową: klasyfikacja obciążenia wodą, różnice między izolacją przeciwwilgociową a przeciwwodną oraz porównanie technologii — beton wodoszczelny, krystalizacja, bentonit, membrany i iniekcje.

Spis treści

1. Czym jest woda naporowa i dlaczego zwykła izolacja jej nie zatrzyma

2. Izolacja przeciwwilgociowa a przeciwwodna — kluczowa różnica przy wyborze systemu

3. Klasyfikacja obciążenia wodą — jak określić, z czym faktycznie mamy do czynienia

4. Hydroizolacja pozytywowa i negatywowa — od której strony atakuje woda

5. Przegląd technologii odpornych na wodę naporową

6. Jak dobrać system do konkretnej inwestycji

7. Najczęstsze błędy wykonawcze prowadzące do przecieków

Większość przecieków w piwnicach, garażach podziemnych i zbiornikach nie bierze się z „wilgoci” w potocznym rozumieniu, lecz z parcia hydrostatycznego — fizycznego ciśnienia, jakie wywiera na przegrodę budowlaną słup wody gruntowej. Woda znajdująca się w gruncie, zwłaszcza po intensywnych opadach, roztopach lub przy podniesionym poziomie rzeki czy zbiornika w sąsiedztwie, nie tylko styka się ze ścianą fundamentową — ona napiera na nią z siłą proporcjonalną do wysokości słupa wody nad rozpatrywanym punktem konstrukcji.

Ciśnienie hydrostatyczne rośnie liniowo z głębokością — już przy 3 metrach słupa wody na ścianę fundamentową działa ciśnienie rzędu 0,3 bara, wtłaczające wodę w każdą nieszczelność, rysę skurczową czy źle wykonaną przerwę roboczą. Zwykła zaprawa cementowa, folia PE czy dyspersyjna masa bitumiczna bez zbrojenia nie mają zdolności przenoszenia takiego obciążenia — pod ciśnieniem zostają odspojone od podłoża albo po prostu przesiąkają.

To rozróżnienie decyduje o skuteczności całej inwestycji, a mimo to bywa pomijane na etapie projektu.

Izolacja przeciwwilgociowa

Chroni przed wilgocią gruntową bez parcia — podciąganiem kapilarnym i wodą opadową bez spiętrzenia. Typowe materiały to folie PE, papy na osnowie z włókna szklanego, roztwory i emulsje asfaltowe. Sprawdza się przy ławach fundamentowych i ścianach piwnic bez stałego kontaktu z wodą gruntową pod ciśnieniem.

Izolacja przeciwwodna (hydroizolacja właściwa)

Stanowi barierę zaprojektowaną na wodę pod ciśnieniem hydrostatycznym — gruntową i opadową spiętrzoną. To właśnie ta kategoria obejmuje systemy odporne na podtopienia: beton wodoszczelny, powłoki krystaliczne, grubowarstwowe masy KMB ze zbrojeniem z siatki, membrany bentonitowe i geomembrany.

W europejskiej praktyce projektowej (system klasyfikacji wywodzący się z norm DIN 18195/18533, powszechnie stosowany także w Polsce jako punkt odniesienia) rozróżnia się kilka poziomów narażenia na wodę, rosnących wraz z ryzykiem podtopienia:

Im wyższa klasa, tym mniejsze pole do błędu wykonawczego i tym bardziej system musi być zbrojony, ciągły i zdolny do samonaprawy drobnych rys — zwykła powłoka malarska przestaje wystarczać już na poziomie wody naporowej umiarkowanej.

Drugim kluczowym rozróżnieniem jest strona, po której wykonuje się izolację względem kierunku parcia wody.

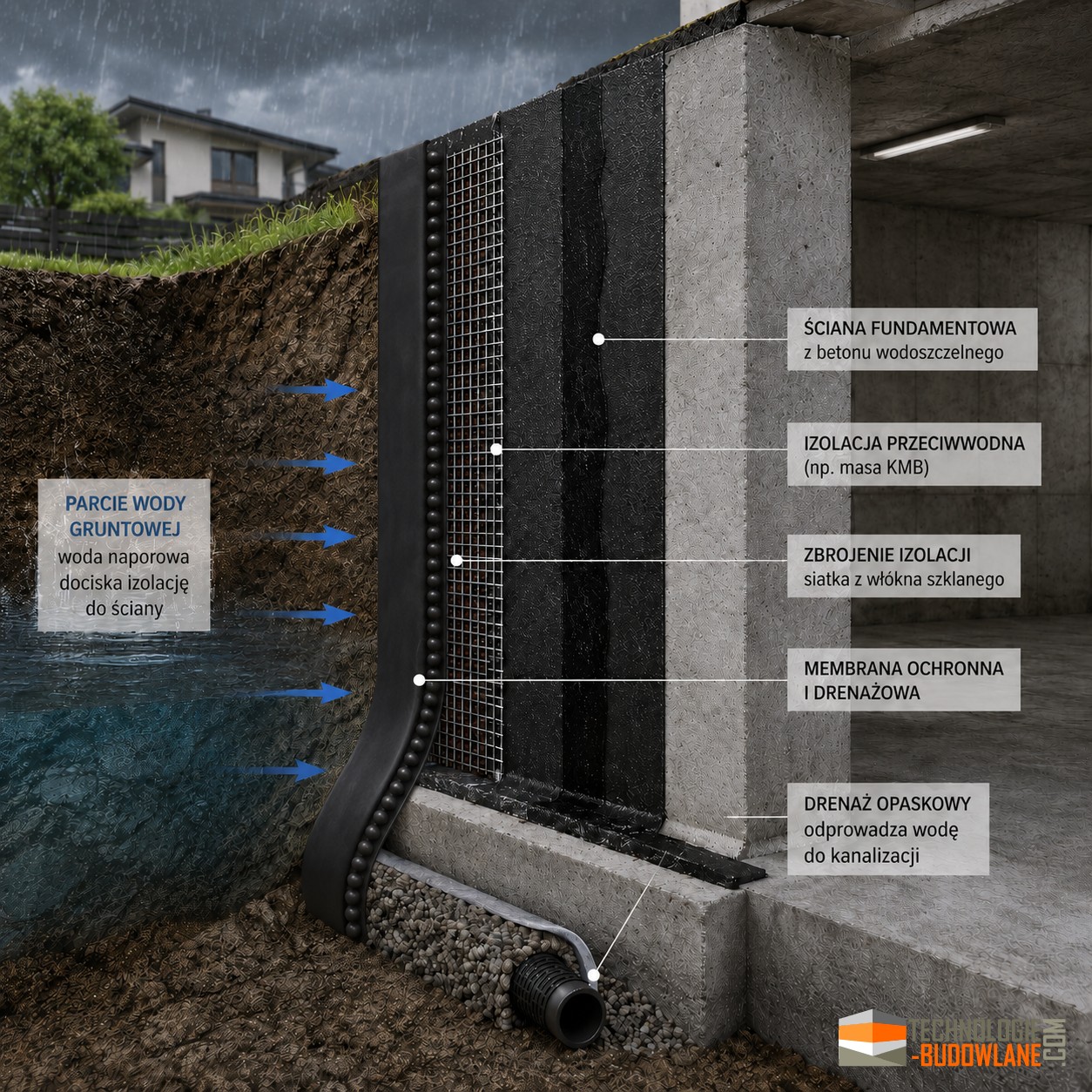

●        Hydroizolacja pozytywowa — wykonywana od strony, z której nadchodzi woda (najczęściej zewnętrzna strona ściany fundamentowej). Woda dociska izolację do podłoża, co jest korzystne mechanicznie — to rozwiązanie zawsze preferowane, gdy jest technicznie dostępne na etapie budowy.

●        Hydroizolacja negatywowa — wykonywana od strony przeciwnej do naporu wody (od wewnątrz pomieszczenia). Stosowana, gdy odkopanie fundamentu jest niemożliwe (zabudowa zwarta, kamienice, wynajmowane hale). Woda „odrywa” izolację od podłoża zamiast dociskać ją do niego, dlatego wymaga materiałów o wysokiej przyczepności i zdolności krystalizacji w głąb muru (np. systemów sztywnych, mineralnych, iniekcji kurtynowej) — nie nadają się tu elastyczne membrany klejone.

1. Beton wodoszczelny („biała wanna”)

Konstrukcyjne podejście do problemu — sam beton, dzięki niskiemu wskaźniku w/c i domieszkom uszczelniającym, staje się barierą wodoszczelną. Wymaga precyzyjnego zaprojektowania przerw roboczych i dylatacji (patrz osobny poradnik). Najlepszy wybór dla nowych fundamentów na terenach o wysokim poziomie wód gruntowych.

2. Powłoki i domieszki krystalizujące (Xypex, Vandex)

Aktywne składniki wnikają w kapilary betonu i tworzą nierozpuszczalne kryształy blokujące przepływ wody — działają zarówno jako powłoka powierzchniowa, jak i domieszka do mieszanki. Unikalna zaleta: skuteczne po obu stronach przegrody, także od strony negatywnej, i zdolne do samouszczelniania nowych rys do ok. 0,4 mm.

3. Membrany i maty bentonitowe

Bentonit sodowy pęcznieje wielokrotnie w kontakcie z wodą, tworząc żelową, samonaprawialną barierę. Sprawdza się przy izolacji pionowej i poziomej fundamentów, płytach dennych i zbiornikach — również na podłożach nieregularnych, gdzie membrany klejone byłyby trudne do ułożenia.

4. Geomembrany PVC/PEHD

Zgrzewane arkuszowo folie o bardzo wysokiej szczelności — standard przy dużych zbiornikach wodnych, retencyjnych i przeciwpożarowych, gdzie wymagana jest absolutna nieprzepuszczalność na dużych powierzchniach.

5. Grubowarstwowe masy bitumiczne (KMB) zbrojone

Elastyczne powłoki z wkładką zbrojącą z siatki, stosowane przy umiarkowanym parciu wody — ekonomiczne rozwiązanie dla fundamentów domów jednorodzinnych poza terenami silnie zagrożonymi, zwykle łączone z drenażem opaskowym.

6. Systemy iniekcyjne

Żywice poliuretanowe i żele akrylowe wtłaczane pod ciśnieniem — nie zastępują hydroizolacji powierzchniowej, ale są niezastąpione przy naprawie aktywnych przecieków punktowych oraz jako „niewidzialna” izolacja kurtynowa od wewnątrz, gdy odkopanie budynku nie wchodzi w grę.

W praktyce najbardziej odporne systemy łączą kilka technologii jednocześnie: drenaż obniżający ciśnienie wody u źródła, konstrukcyjną barierę (biała wanna lub membrana) oraz zabezpieczenie newralgicznych detali (przerwy robocze, przejścia instalacyjne) dedykowanymi taśmami i iniekcjami. Szczegółowo opisujemy to podejście w poradniku o projektowaniu kompleksowego zabezpieczenia przed podtopieniem.

●        Zastosowanie materiału przeciwwilgociowego zamiast przeciwwodnego przy realnym parciu hydrostatycznym.

●        Brak zabezpieczenia przerw roboczych w betonowaniu dedykowaną taśmą — to statystycznie najczęstsze miejsce przecieku w fundamentach.

●        Uszkodzenie mechaniczne izolacji pionowej podczas zasypywania wykopu bez warstwy ochronnej (np. maty kubełkowej lub geowłókniny).

●        Betonowanie na zawilgoconej lub oblodzonej taśmie bentonitowej, co powoduje jej przedwczesne, nierównomierne spęcznienie.

●        Pominięcie drenażu opaskowego przy wysokim poziomie wód gruntowych — nawet najlepsza izolacja pracuje wtedy pod stałym, niepotrzebnie wysokim ciśnieniem.

●        Brak przejść szczelnych na rurach instalacyjnych przechodzących przez ściany i płyty fundamentowe.
