Zalety taśmy bentonitowej WATERSTOP RX

• Pęcznienie bentonitu zapewnia trwałe uszczelnienie styku po pojawieniu się w nim wody.
• WATERSTOP - RX wytrzymuje działanie znacznego ciśnienia hydrostatycznego (w zależności od typu nawet do 70 metrów słupa wody), zarówno w warunkach stałej obecności wody jak i w cyklach nawadniania i suszenia.
• Taśmy WATERSTOP - RX można stosować zarówno na gładkich, jak i nieregularnych powierzchniach.
• Możliwość popełnienia błędów wykonawczych jest ograniczona do minimum.
• Łatwa i szybka instalacja.
• Dzięki postaci „plasteliny" istnieje możliwość zastosowań nietypowych.
• Dzięki opóźnionemu pęcznieniu taśmy WATERSTOP - RX 101 DH istnieje możliwość uszczelniania miejsc, w których będzie występowała woda zastoiskowa.
• Wysoka zawartość bentonitu - powyżej 85%

Korzyści użytkownika

Taśmy bentonitowe Waterstop są stosowane jako materiał uszczelniający, który zapewnia ochronę przed wodą i wilgocią. Oto kilka korzyści wynikających ze stosowania taśmy bentonitowej Waterstop:

1. Skuteczność w uszczelnianiu: Taśmy bentonitowe Waterstop są wyjątkowo skuteczne w zapobieganiu przeciekaniu wody i wilgoci przez konstrukcję. Bentonit w taśmie ma zdolność do pęcznienia w obecności wody, tworząc szczeliny, które zapobiegają przepływowi wody i wilgoci.

2. Łatwa instalacja: Taśmy bentonitowe Waterstop są łatwe w instalacji i mogą być dostosowane do różnych kształtów i rozmiarów konstrukcji. Wystarczy usunąć folię ochronną i przylepić taśmę do powierzchni, która ma zostać uszczelniona.

3. Wysoka odporność na chemikalia: Taśmy bentonitowe Waterstop są odporne na wiele rodzajów chemikaliów, co czyni je doskonałymi do stosowania w konstrukcjach, które będą narażone na kontakt z różnymi substancjami chemicznymi.

4. Wysoka trwałość: Taśmy bentonitowe Waterstop są bardzo trwałe i wytrzymałe, co oznacza, że ​​są w stanie zapewnić długotrwałą ochronę przed przeciekami wody i wilgocią.

5. Wiele zastosowań: Taśmy bentonitowe Waterstop mogą być stosowane w różnych konstrukcjach, takich jak fundamenty, ściany, stropy i dachy, aby zapewnić skuteczną ochronę przed wilgocią i wodą.

Podsumowując, stosowanie taśmy bentonitowej Waterstop jest korzystne, ponieważ zapewnia skuteczną ochronę przed przeciekami wody i wilgocią, jest łatwa do instalacji, odporna na chemikalia, trwała i ma wiele zastosowań.

Taśma bentonitowa WATERSTOP - RX to plastyczna taśma bentonitowo - kauczukowa do uszczelniania przerw technologicznych w betonowaniu, przejść elementów instalacyjnych przez przegrody budowlane i styków konstrukcji. Pęcznienie bentonitu zapewnia trwałe uszczelnienie styku po pojawieniu się w nim wody. WATERSTOP - RX wytrzymuje działanie znacznego ciśnienia hydrostatycznego (w zależności od typu nawet do 70 metrów słupa wody), zarówno w warunkach stałej obecności wody jak i w cyklach nawadniania i suszenia.

Bentonit stanowi nie mniej niż 85% masy taśmy.

Najczęstsze zastosowania, to uszczelnianie przerw technologicznych w betonowaniu, uszczelnienia przejść elementów instalacyjnych przez przegrody budowlane (przejścia rur przez ścianę) i styków konstrukcji (tzw przejścia szczelne). Waterstop RX poprzez swoje pęcznienienie zapewnia trwałe uszczelnienie przerwy konstrukcyjnej  po pojawieniu się w nim wody.

zobacz film - montaż WATERTOP RX - wykonanie przejścia szczelnego
zobacz film - montaż WATERTOP RX - izolacja przerw roboczych

zobacz poradnik techniczny - Waterstop RX - przejścia szczelne i izolacja przerw roboczych

Zasadniczym składnikiem taśmy bentonitowej Waterstop jest bentonit sodowy CETCO, który pod wpływem wody pęcznieje w stanie swobodnym ponad szesnastokrotnie. Umieszczenie taśmy w zamkniętej przestrzeni betonu ogranicza mu swobodę pęcznienia, a powstały po uwodnieniu żel staje się znakomitą, aktywną barierą wodoszczelną. Wytworzone ciśnienie pęcznienia sprawia, że rysy i pory betonu w otoczeniu taśmy zostają wypełnione i uszczelnione. Waterstop-RX wytrzymuje działanie znacznego ciśnienia hydrostatycznego (w zależności od typu nawet do 70 metrów słupa wody), zarówno w warunkach stałej obecności wody jak i w cyklach nawadniania i suszenia.

Zastosowanie taśmy bentonitowej

Zalety

Materiały pomocnicze i uzupełniające

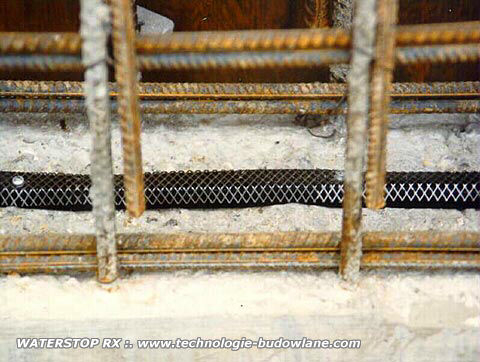

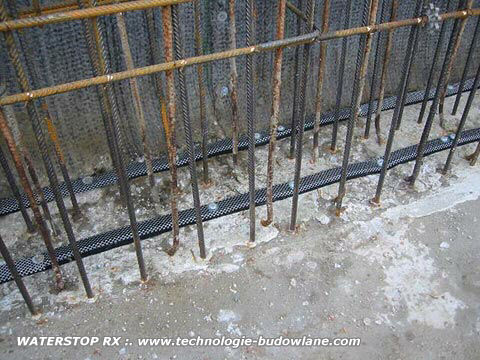

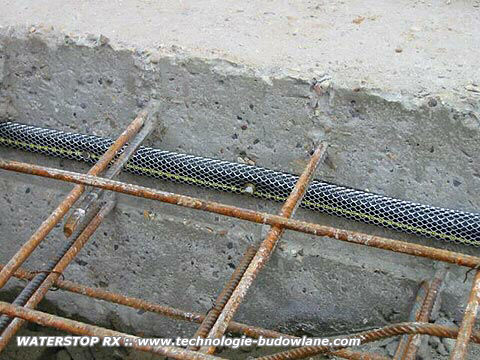

Revofix - siatka mocująca do taśmy WATERSTOP-RX (w komplecie z gwoździami do betonu). Występuje w odcinkach o długości 0,6 m (opakowanie: karton 30 mb).

A 2000 WB - niepalny, dyspersyjny klej lateksowy, koloru szarego do taśmy WATERSTOP-RX. Wydajność kleju: 31 mb/1l. Może być stosowany na powierzchnie wilgotne i świeży beton, ale nie można go nakładać na powierzchnie pokryte wodą (opakowanie puszka 3,8 l).

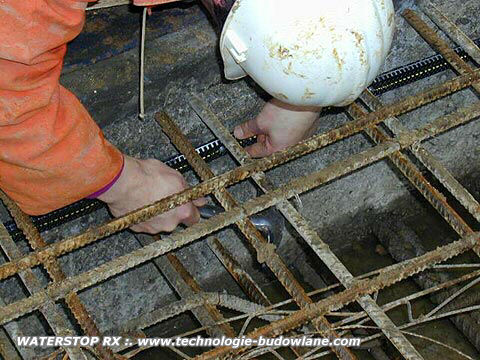

Instalacja

Miejsca układania taśm Waterstop-RX powinny być czyste i w miarę suche. Należy usunąć z nich kurz, gruz, rdzę i inne zanieczyszczenia. Nie wolno układać taśm na powierzchniach pokrytych wodą. Taśmę należy stopniowo rozwijać ze zwoju i układać w złączu betonowym, dociskając ją do podłoża poprzez papierowy pasek ochronny. Po umieszczeniu taśmy we właściwej pozycji papierowy pasek należy usunąć. Sąsiednie odcinki taśmy łączy się przez zetknięcie ich końców tak, aby tworzyły ciągły pas uszczelnienia. Taśmę Waterstop-RX przytwierdza się do podłoża za pomocą siatki REVOFIX i gwoździ do betonu lub kleju A 2000 WB. Siatkę Revofix nakłada się na ułożoną w odpowiednim miejscu taśmę Waterstop-RX. Odcinki siatki Revofix łączy się na zakład. Dołączone gwoździe należy wbijać w miejscach zakładów i w środku pomiędzy nimi (uzyskuje się przez to stały, 30 cm odstęp między gwoździami). W przypadkach, gdy nie jest możliwe zastosowanie siatki i gwoździ, taśmę przytwierdza się do podłoża przy użyciu kleju A 2000 WB. W takiej sytuacji należy postępować następująco: za pomocą wałka lub pędzla należy nanieść cienką warstwę kleju o szerokości taśmy i grubości minimum 0,1 mm. Po 10-15 minutach klej zmieni kolor z szarego na czarny i od tego momentu można przyklejać taśmę. Maksymalny czas montażu taśmy wynosi 2 godziny od momentu nałożenia warstwy kleju. Przy montażu taśm na powierzchniach pionowych należy układać je od dołu do góry, aby nie powodować ich wyciągania się. Ułożona i zamontowana taśma powinna na całej długości przylegać do podłoża. Do montażu taśmy na elementach instalacyjnych oraz innych z plastyku lub stali należy stosować klej A 2000 WB. Taśmy Waterstop-RX o wymiarach 25 x 19 mm (np. Waterstop-RX 101) powinno się stosować w złączach pionowych i poziomych konstrukcji żelbetowych podwójnie zbrojonych o grubości co najmniej 20 cm. Natomiast taśmy Waterstop-RX 103 w złączach konstrukcji żelbetowych pionowych o grubości min. 12,50 cm i poziomych o grubości 10 cm. Taśmy Waterstop-RX 103 są przewidziane przede wszystkim do żelbetu pojedynczo zbrojonego, elementów betonowych, betonów lekkich. W przypadku montażu taśmy Waterstop-RX na cienkościennych rurach z PVC powinna być użyta taśma Waterstop-RX 103.

 Szczegółowe rozwiązania zawiera katalog CETCO POLAND. W przypadku sytuacji nietypowych należy skontaktować się z producentem, firmą CETCO POLAND lub Dystrybutorem.

Uwagi

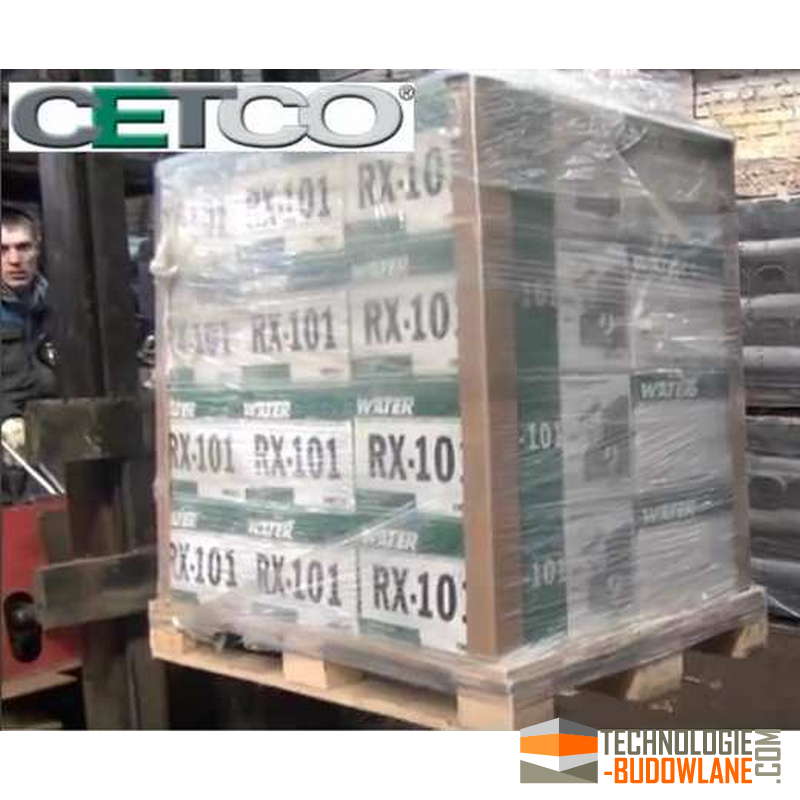

Postać handlowa

Taśmy Waterstop-RX są dostępne w dwóch odmianach rozmiarowych (obydwie o przekroju prostokątnym):

Magazynowanie

Taśmy Waterstop-RX powinny być przechowywane pod przykryciem. Przykrycie powinno chronić przed opadami i promieniowaniem słonecznym.

Aprobaty techniczne

Podstawowe dane techniczne

Zużycie materiałów

Normy zużycia materiałów oraz pozostałe nakłady rzeczowe na zabezpieczanie przerw roboczych w betonowaniu taśmami Waterstop-RX zostały podane w KNR 0-32 tab. 0626.

Gwarancja

Wszystkie produkty CETCO Poland produkowane są z najlepszych, dostępnych surowców, co zapewnia ich wysoką jakość. Gwarancja dotyczy jakości produktu. Nie dotyczy zastosowań poza kontrolą producenta. W przypadku zastosowań do celów nie określonych w materiałach producenta, firma nie ponosi odpowiedzialności. Wartość gwarancji nie może przewyższać wartości nabytych materiałów.

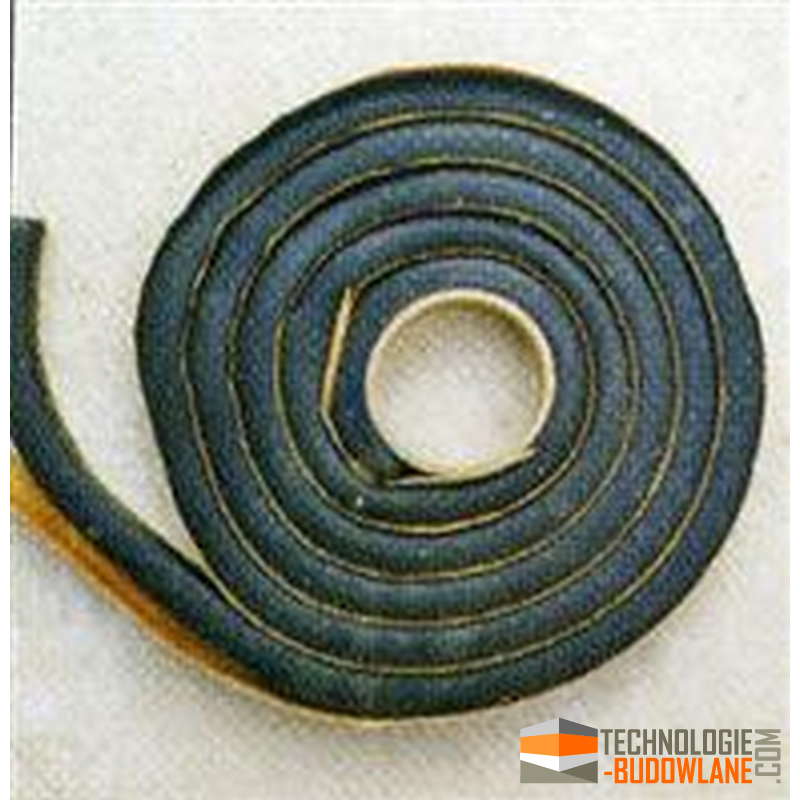

Bentonitowa taśma uszczelniająca do przerw roboczych Waterstop Rx 101 to pęczniejący pod wpływem wilgoci sznur bentonitowy. Taśma bentonitowa to materiał stosowany w izolacjach przeciwwodnych i jako bariera hydroizolacyjna. Jest to specjalna taśma z bentonitem, który jest naturalnym minerałem z grupy glinek, wydobywanym w różnych częściach świata.

Sznur bentonitowy składa się z bentonitu umieszczonego pomiędzy dwiema warstwami materiału ochronnego, na przykład polipropylenowej siatki lub folii z tworzywa sztucznego. Taśma bentonitowa działa na zasadzie pęcznienia, czyli po nasiąknięciu wodą, bentonit zwiększa swoją objętość, co prowadzi do uszczelnienia powierzchni.

Charakterystyka taśmy Waterstop Rx 101

• Skład i budowa: Waterstop Rx 101 jest wykonany z mieszaniny bentonitu i polimerów, co zapewnia elastyczność oraz zdolność adaptacji do ruchów konstrukcyjnych. Taśma charakteryzuje się wysoką odpornością na działanie czynników atmosferycznych oraz chemicznych.

• Właściwości uszczelniające: Dzięki obecności bentonitu, produkt w kontakcie z wodą pęcznieje, wypełniając szczeliny i przerwy robocze. To automatyczne uszczelnienie pozwala na stworzenie ciągłej bariery przeciwwodnej.

• Uniwersalność zastosowania: Produkt dedykowany jest do stosowania w różnych rodzajach połączeń konstrukcyjnych – od przerw w stropach, fundamentach, przez przegrody, aż po elementy mostowe, gdzie wymagane jest niezawodne zabezpieczenie przed wodą.



Mechanizm działania taśmy Waterstop Rx 101

Podstawowym mechanizmem działania taśmy Waterstop Rx 101 jest jej zdolność do pęcznienia po kontakcie z wilgocią. Główne etapy mechanizmu to:

• Pęcznienie: Po zanurzeniu w wodzie bentonit zawarty w taśmie absorbuje wodę, zwiększając objętość.

• Wypełnienie szczelin: Pęcznienie powoduje dokładne dopasowanie taśmy do kształtu przerwy roboczej, eliminując możliwość przenikania wody.

• Utrzymanie ciągłości bariery: Po wyschnięciu taśma utrzymuje swoje właściwości izolacyjne, chroniąc konstrukcję przed działaniem wilgoci.

Zastosowanie taśmy Waterstop Rx 101

Waterstop Rx 101 znajduje szerokie zastosowanie w inżynierii budowlanej, w tym:

• Uszczelnianie połączeń w konstrukcjach betonowych: Przerwy robocze w stropach, fundamentach, płytach oraz w innych łączeniach konstrukcyjnych.

• Zabezpieczenie mostów i wiaduktów: Miejsca narażone na ekstremalne zmiany temperatur oraz ruchy konstrukcyjne.

• Ochrona przed wodą gruntową: Uszczelnianie fundamentów oraz innych elementów budynków, aby zapobiec kapilarnemu podciąganiu wilgoci.

Instalacja taśmy Waterstop Rx 101

Prawidłowy montaż taśmy Waterstop Rx 101 jest kluczowy dla osiągnięcia optymalnych efektów zabezpieczenia:

1. Przygotowanie podłoża:

   • Usunięcie wszelkich zanieczyszczeń, pyłów i resztek starego uszczelnienia.

   • Jeśli to konieczne, wykonanie napraw uszkodzeń i wyrównanie powierzchni.

2. Umieszczenie taśmy:

   • Taśma jest umieszczana bezpośrednio na przygotowanym podłożu w miejscu przerwy roboczej.

   • Następuje odpowiednie dociskanie taśmy do powierzchni, aby zapewnić pełne przyleganie.

3. Zabezpieczenie materiału:

   • Po umieszczeniu taśmy można przystąpić do wylewania betonu lub wykonania kolejnych etapów prac konstrukcyjnych.

   • W trakcie zestalania betonu taśma ulega naturalnemu aktywowaniu przez wodę zawartą w mieszance betonowej, co dodatkowo zwiększa jej szczelność.

Bentonitowa taśma uszczelniająca Waterstop Rx 101 jest niezawodnym rozwiązaniem stosowanym do uszczelniania przerw roboczych w konstrukcjach betonowych. Jej kluczowe właściwości, takie jak pęcznienie po kontakcie z wodą oraz wysoka elastyczność, umożliwiają skuteczne zabezpieczenie przed przenikaniem wilgoci i agresywnych czynników środowiskowych. Prawidłowy montaż produktu gwarantuje długotrwałą ochronę konstrukcji, co ma kluczowe znaczenie zarówno w budownictwie komercyjnym, jak i infrastrukturalnym.

Przykłady aplikacji taśmy bentonitowej WATERSTOP RX

Poniżej znajduje się lista 30 różnych sytuacji i celów stosowania taśmy bentonitowej WATERSTOP RX, która dzięki pęcznieniu w kontakcie z wodą zapewnia trwałe, aktywne uszczelnienie miejsc połączeń i przerw konstrukcyjnych:

• Uszczelnianie przerw konstrukcyjnych w betonowych elementach Zapobiega przenikaniu wody przez szwy między wylewkami.

• Izolacja styków między nowym a starym betonem Umożliwia bezszwowe połączenie nowych elementów z już istniejącymi strukturami.

• Uszczelnienie przejść instalacyjnych Chroni miejsca, gdzie rury, przewody lub kable przechodzą przez ściany lub płyty betonowe.

• Hydroizolacja fundamentów Zapobiega wnikaniu wody do struktur fundamentowych, chroniąc przed nasiąkliwością i erozją.

• Zabezpieczenie dylatacji w budowlance Umożliwia kompensację ruchów konstrukcyjnych, każde przesunięcia mieszczą się w szczelnie uszczelnionym połączeniu.

• Izolacja szwów roboczych podczas wieloetapowego betonowania Zapewnia ciągłość hydroizolacji między kolejnymi warstwami betonu.

• Uszczelnianie połączeń między prefabrykatami betnowymi Gwarantuje trwałe połączenie prefabrykatów nawet przy dynamicznych obciążeniach.

• Selektywne uszczelnienie szpar przy elementach konstrukcyjnych Skutecznie zamyka drobne szczeliny, przez które mogłaby przedostawać się woda.

• Ochrona przejść między różnymi materiałami budowlanymi Umożliwia uszczelnienie połączeń między betonem a materiałami o innej strukturalnej charakterystyce.

• Zapobieganie przeciekom przy przełamaniach betonu Minimalizuje ryzyko przepływu wody przez naturalne pęknięcia i mikropęknięcia.

• Uszczelnianie stref rewitalizowanych konstrukcji Stosowana przy remontach, gdy konieczne jest scalanie nowych i starych elementów.

• Izolacja szwów w strefach narażonych na wysokie ciśnienie hydrostatyczne Dzięki pęcznieniu taśmy, możliwe jest zatrzymanie wody pod dużym ciśnieniem.

• Uszczelnienie przejść rur instalacyjnych w ścianach fundamentowych Chroni przed infiltracją wilgoci tam, gdzie instalacje przecinają beton.

• Izolacja stref przejść w budynkach mieszkalnych Zabezpiecza przejścia między kondygnacjami i łączenia elementów budowlanych przed wodą.

• Uszczelnianie korytarzy i stref parkingowych Zapewnia ochronę posadzek i nawierzchni przed nadmierną wilgocią i jej skutkami.

• Hydroizolacja mostów i wiaduktów Umożliwia uszczelnienie segmentów betonowych narażonych na intensywne obciążenia i zmienne warunki atmosferyczne.

• Ochrona przejść w tunelach i podziemnych konstrukcjach Minimalizuje ryzyko przecieków w infrastrukturze podziemnej, gdzie wilgoć stanowi stałe zagrożenie.

• Izolacja szwów między elementami ścian oporowych Zapobiega przenikaniu wody, która mogłaby osłabić stabilność muru oporowego.

• Uszczelnianie wycięć i przelotów w elementach betonowych Chroni miejsca po wykonanych otworach, niezależnie czy to przejścia instalacyjne czy inne przebicia.

• Ochrona szaf kierowców lub studni w obiektach użyteczności publicznej Zapewnia stałą barierę przed przedostawaniem się wody, chroniąc wnętrza budynków.

• Zabezpieczenie strefy przejścia pomiędzy betonowymi płytami a ścianami Tworzy jednolitą membranę uszczelniającą łączenia, które są często krytycznymi punktami.

• Uszczelnienie złączy w obiektach przemysłowych Chroni konstrukcje obiektów o wysokiej eksploatacji przed działaniem agresywnych substancji i wody.

• Izolacja szwów w zbiornikach retencyjnych Zapewnia, że cała konstrukcja zbiornika jest odporna na przecieki, nawet przy cyklicznych zmianach ciśnienia wody.

• Uszczelnienie przejść przy instalacjach kanalizacyjnych Chroni system kanalizacji przed wyciekami w newralgicznych punktach przebicia betonu.

• Izolacja punktów krytycznych przy betonowaniu w ekspozycji na działanie wody Umożliwia zabezpieczenie miejsc narażonych na intensywne działanie wilgoci już na etapie budowy.

• Uszczelnienie przejść między starymi a nowymi elementami izolacyjnymi Umożliwia efektywną integrację systemów hydroizolacyjnych w przebudowach.

• Izolacja przejść między betonowymi schodami a podłogami Utrzymuje ciągłość hydroizolacji w miejscach szczególnie narażonych na przepływ wody.

• Uszczelnianie szpar w elementach prefabrykowanych Idealne rozwiązanie do zabezpieczenia łączeń prefabrykatów, gdzie charakterystyka betonu może się różnić.

• Ochrona przed przeciekami przy połączeniach elementów konstrukcji stalowo-betonowych Zabezpiecza połączenia, w których spotykają się materiały o różnych współczynnikach rozszerzalności i przepuszczalności.

• Izolacja krytycznych punktów w obiektach inżynieryjnych (np. zbiornikach, stacjach pomp) Zapewnia barierę przed niekontrolowanym przepływem wody, która mogłaby uszkodzić strukturę lub zakłócić działanie instalacji.
