Zasady stosowania izolacji VOLTEX
Zasady stosowania izolacji bentonitowych VOLTEX w sytuacji z naporem wody gruntowej i bez naporu wody pokazują poniższe rysunki.
Izolacja fundamentów systemem Voltex: Kompleksowy przewodnik po rozwiązaniach bentonitowych
Projektowanie i wykonawstwo hydroizolacji podziemnych części budynków wymaga nie tylko wyboru odpowiednich materiałów, ale przede wszystkim zrozumienia warunków wodno-gruntowych panujących na danej inwestycji. Kluczowym aspektem, który determinuje sposób montażu oraz dobór komponentów systemu, jest występowanie naporu wody hydrostatycznej. Systemy bentonitowe, takie jak renomowana linia produktów VOLCLAY, oferują unikalne właściwości samouszczelniające, które sprawdzają się w najbardziej wymagających warunkach.
Poniżej przedstawiamy szczegółową analizę rozwiązań z wykorzystaniem maty Voltex, granulatu Hydrobar oraz taśmy Waterstop RX, z uwzględnieniem podziału na sytuacje z naporem i bez naporu wody.
1. Izolacja fundamentów przy występowaniu naporu wody
W sytuacjach, gdy poziom wody gruntowej znajduje się powyżej poziomu posadowienia fundamentów, mamy do czynienia z czynnym naporem hydrostatycznym. W takich warunkach izolacja musi tworzyć całkowicie szczelną, ciągłą „wannę”, która wytrzyma parcie wody na konstrukcję.
Kluczowe aspekty techniczne:
- Ciągłość izolacji: Mata bentonitowa VOLTEX musi być ułożona pod całą płytą fundamentową oraz na ścianach zewnętrznych, tworząc zamknięty system.
- Zabezpieczenie styków: Wszystkie przerwy robocze w betonowaniu, zarówno pionowe, jak i poziome, muszą zostać zabezpieczone pęczniejącą taśmą Waterstop RX 101. Taśma ta pod wpływem wilgoci zwiększa swoją objętość, eliminując ryzyko przecieków w miejscach najsłabszych konstrukcyjnie.
- Detale i przejścia szczelne: W miejscach przejść instalacyjnych oraz w narożnikach stosuje się granulat bentonitowy Hydrobar (często w formie pasty lub szpachli), który zapewnia dodatkową masę uszczelniającą w punktach o skomplikowanej geometrii.

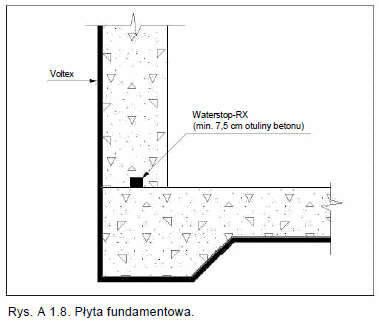

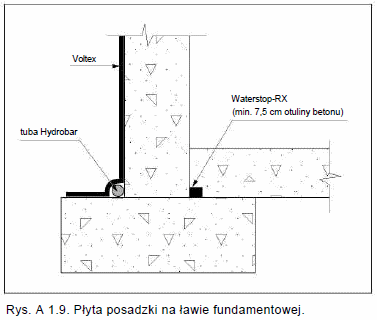

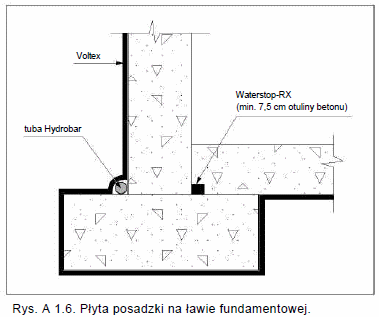

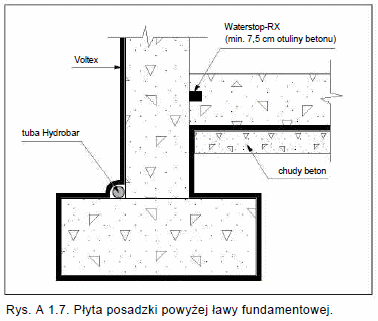

Poniższe schematy ilustrują prawidłowe rozmieszczenie materiałów w warunkach naporu wody:
2. Izolacja fundamentów bez naporu wody (izolacja przeciwwilgociowa)
W przypadku, gdy grunt jest przepuszczalny, a zwierciadło wody gruntowej znajduje się trwale poniżej spodu fundamentów, system Voltex pełni funkcję wysokiej klasy izolacji przeciwwilgociowej. Choć ryzyko bezpośredniego parcia wody jest mniejsze, system nadal musi chronić budynek przed podciąganiem kapilarnym oraz okresowym przesiąkaniem wód opadowych.
Charakterystyka rozwiązania:
- Zredukowane zakłady: Choć zasady łączenia mat pozostają rygorystyczne, w pewnych sytuacjach (zależnie od projektu) system może być uproszczony w strefach nienarażonych na zaleganie wody.
- Ochrona stopy fundamentowej: Mata Voltex jest wywijana na ławy fundamentowe, a następnie łączona z izolacją pionową ścian.
- Zastosowanie taśm: Nawet przy braku naporu, zaleca się stosowanie taśmy Waterstop RX w newralgicznych połączeniach płyty ze ścianą, aby zapobiec ewentualnym skutkom awarii instalacji lub niespodziewanego podniesienia się wód gruntowych.

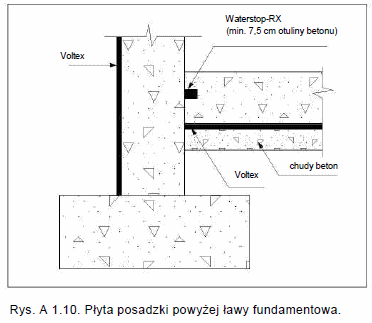

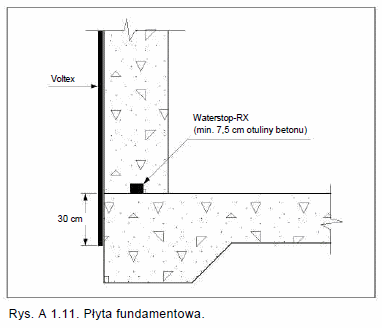

Schematy dla konstrukcji niewrażliwych na bezpośredni napór hydrostatyczny:
Dlaczego warto wybrać technologię bentonitową Voltex?
Materiały oparte na bentonicie sodowym posiadają unikalną zdolność do „samonaprawy”. W przypadku mechanicznego uszkodzenia maty podczas zasypywania wykopu, pęczniejący bentonit wypełnia powstałą nieszczelność, blokując drogę wodzie. Jest to przewaga nad tradycyjnymi papami czy membranami syntetycznymi, gdzie każde przebicie skutkuje trwałym przeciekiem.
Podczas planowania prac należy również pamiętać o zapoznaniu się z ogólnymi zasadami stosowania izolacji Voltex, które definiują wymagania dotyczące przygotowania podłoża, zakładów minimalnych oraz metod mocowania mechanicznego.
Rozwiązania dla elementów specjalnych
W budownictwie inżynieryjnym często spotykamy elementy wymagające indywidualnego podejścia, takie jak pale fundamentowe czy żebra usztywniające. Zapraszamy do zapoznania się z instrukcją dla tych specyficznych detali: Oczepy pali i żebra fundamentowe – kompleksowe wykonanie izolacji w systemie VOLCLAY.
Charakterystyka i komponenty systemów izolacji bentonitowych
System izolacji bentonitowych, znany szerzej jako system VOLCLAY, to zaawansowane rozwiązanie hydroizolacyjne, którego działanie opiera się na naturalnych właściwościach bentonitu sodowego. W odróżnieniu od tradycyjnych powłok bitumicznych czy membran syntetycznych, system ten nie polega wyłącznie na barierze mechanicznej, ale na aktywnej reakcji chemiczno-fizycznej z wodą.
Sercem systemu jest wysoce pęczniejący bentonit sodowy, który w kontakcie z wilgocią przekształca się w gęsty, nieprzepuszczalny żel. Proces ten generuje wysokie ciśnienie pęcznienia, co w warunkach ograniczonej przestrzeni (np. między betonem a gruntem) prowadzi do całkowitego uszczelnienia wszelkich rys i mikropęknięć w strukturze betonu.
Z czego składa się kompletny system izolacji?
Dla zapewnienia pełnej szczelności obiektu, system izolacji bentonitowych integruje kilka wyspecjalizowanych produktów:
- Maty bentonitowe (np. Voltex): Kompozyt składający się z dwóch warstw geowłókniny, pomiędzy którymi zamknięty jest granulat bentonitowy. Igłowanie maty zapewnia stabilność granulatu i równomierne pęcznienie na całej powierzchni.
- Aktywne taśmy pęczniejące (np. Waterstop RX): Przeznaczone do uszczelniania przerw roboczych i technologicznych. Taśma, "uwięziona" w betonie, pęcznieje pod wpływem wody, blokując jej przepływ wzdłuż styku beton-beton.
- Masy i granulaty uszczelniające (np. Hydrobar): Stosowane jako materiał pomocniczy do tworzenia tzw. faset w narożnikach oraz uszczelniania przejść rurowych i innych trudnych detali architektonicznych.
- Elementy mocujące: Specjalistyczne podkładki i gwoździe, które pozwalają na szybki montaż mat do szalunków, ścianek szczelnych czy chudego betonu, bez ryzyka utraty szczelności systemu.
Zalety technologiczne systemu
Wybór systemu opartego na bentonicie niesie ze sobą szereg korzyści wykonawczych i eksploatacyjnych:
- Brak konieczności gruntowania: System można układać bezpośrednio na wilgotnym podłożu, co znacznie przyspiesza tempo prac budowlanych.
- Odporność na starzenie: Bentonit jako minerał naturalny nie ulega procesom starzenia i zachowuje swoje właściwości hydroizolacyjne przez cały okres użytkowania obiektu.
- Bezpieczeństwo ekologiczne: Materiały bentonitowe są nietoksyczne i bezpieczne dla środowiska naturalnego oraz wód gruntowych.
- Możliwość montażu w trudnych warunkach: Izolację można wykonywać niemal w każdych warunkach pogodowych, w tym w temperaturach ujemnych.
Warto podkreślić, że skuteczność systemu bentonitowego jest bezpośrednio skorelowana z prawidłowym dociśnięciem materiału do konstrukcji betonowej. Dlatego kluczowe jest przestrzeganie instrukcji montażu w zakresie zakładów oraz metod mocowania, aby aktywowany żel bentonitowy nie miał możliwości swobodnej ekspansji poza chronioną strefę.
