Voltex - zasady stosowania

Najważniejsze zasady stosowania izolacji bentonitowej VOLTEX, to zachowanie wymagań obciążenia min. 10 cm betonu oraz zakładów 15 cm we wszystkich miejscach nieciągłości izolacji.

Zasady projektowania i montażu izolacji bentonitowej Voltex: Kompleksowy przewodnik

Prawidłowe wykonanie hydroizolacji podziemnych części budynków to jeden z kluczowych etapów procesu budowlanego. Wykorzystanie mat bentonitowych typu Voltex stanowi nowoczesne i niezwykle skuteczne rozwiązanie, szczególnie w trudnych warunkach gruntowo-wodnych. Poniżej przedstawiamy szczegółowe wytyczne techniczne, zasady montażu oraz analizę przypadków konstrukcyjnych w zależności od poziomu naporu wody.

Czym jest mata bentonitowa Voltex i jak działa?

Voltex to wysokiej jakości geokompozyt hydroizolacyjny, składający się z dwóch warstw geowłókniny i tkaniny polipropylenowej, pomiędzy którymi zamknięty jest granulat naturalnego sodowego bentonitu. Mechanizm działania izolacji opiera się na unikalnych właściwościach bentonitu, który w kontakcie z wodą pęcznieje, tworząc nieprzepuszczalną warstwę żelu.

Kluczowym warunkiem skuteczności tego systemu jest tzw. docisk konstrukcyjny. Aby żel bentonitowy mógł stworzyć szczelną barierę, musi zostać ograniczony przez masę betonu. Bez odpowiedniego obciążenia, bentonit zwiększyłby swoją objętość w sposób niekontrolowany, nie osiągając wymaganej gęstości izolacyjnej.

Zachęcamy również do zapoznania się z dokumentacją techniczną: wykonanie izolacji fundamentów w sytuacji z naporem i bez naporu wody.

Wymagania dotyczące podłoża i obciążenia betonem

W zależności od tego, na jakim podłożu układana jest mata, wymagana jest inna minimalna grubość płyty betonowej, która zapewni odpowiedni docisk.

1. Montaż bezpośrednio na zagęszczonym gruncie

W sytuacjach, gdy projekt dopuszcza rezygnację z warstwy chudego betonu, matę Voltex układa się bezpośrednio na starannie wyrównanym i zagęszczonym podłożu gruntowym (najczęściej piaskowym lub pospółce).

• Wymaganie: Minimalna grubość płyty betonowej (docisku) wynosi 10 cm.
• Zaleta: Oszczędność czasu i kosztów związanych z wylewaniem betonu podkładowego.

Rys. A 1.4. Schemat docisku izolacji przy montażu na gruncie.

2. Montaż na podkładzie z chudego betonu

Jest to najczęściej spotykana praktyka inżynierska, zapewniająca czystą i stabilną platformę roboczą do układania zbrojenia.

• Wymaganie: Ze względu na sztywność podłoża, mata wymaga obciążenia płytą o grubości minimum 15 cm.
• Uwaga: Powierzchnia chudego betonu powinna być zatarta na gładko, bez ostrych krawędzi i wystających kruszyw, które mogłyby uszkodzić matę przed zalaniem betonem konstrukcyjnym.

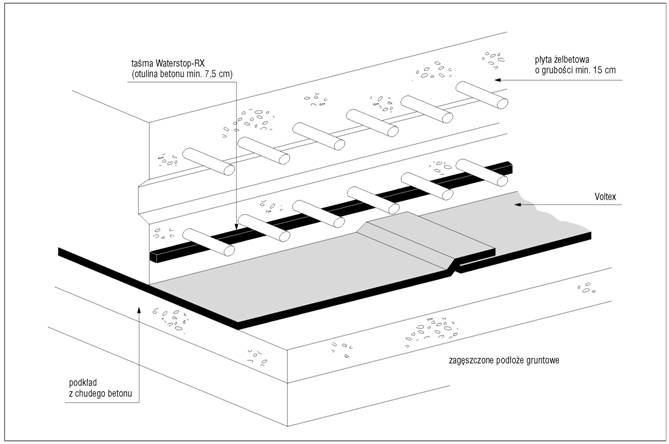

Rys. A 1.5. Zasady wykonywania zakładów maty Voltex.

Izolacja w warunkach czynnego naporu wody (Woda pod ciśnieniem)

W przypadku wysokiego poziomu wód gruntowych, system izolacji musi tworzyć szczelną, zamkniętą "wannę" wokół części podziemnej obiektu. Kluczowe jest zachowanie ciągłości izolacji w miejscach przejść przez ławy i stopy fundamentowe.

Typowe detale konstrukcyjne przy naporze wody:

• Płyta posadzki na ławie fundamentowej (Rys. A 1.6): Izolacja Voltex przechodzi pod ławą i jest kontynuowana pionowo na ścianie fundamentowej.
• Płyta posadzki powyżej ławy (Rys. A 1.7): Wymaga precyzyjnego połączenia izolacji poziomej z pionową, często z użyciem szpachli bentonitowej w narożach.
• Pełna płyta fundamentowa (Rys. A 1.8): Najbezpieczniejsze rozwiązanie pod względem hydroizolacyjnym – mata jest rozkładana na całej powierzchni pod płytą i wywijana na ściany.

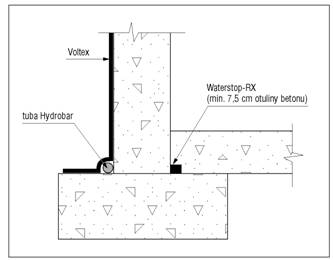

Rys. A 1.6. Płyta posadzki na ławie fundamentowej.

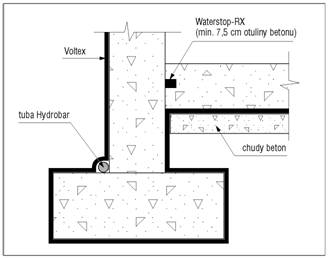

Rys. A 1.7. Płyta posadzki powyżej ławy fundamentowej.

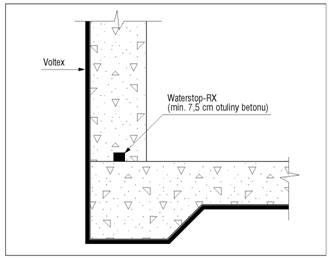

Rys. A 1.8. Płyta fundamentowa - optymalna szczelność.

Izolacja przeciwwilgociowa (Bez naporu wody)

W sytuacjach, gdy lustro wody gruntowej znajduje się stale poniżej poziomu posadowienia, a grunt jest przepuszczalny, mata Voltex pełni funkcję doskonałej bariery przeciwwilgociowej oraz ochrony przed gazami gruntowymi (np. radonem).

Choć ryzyko hydrodynamiczne jest mniejsze, nadal należy dbać o prawidłowe zakłady (min. 10 cm) oraz mechaniczne mocowanie maty do ścian fundamentowych, aby zapobiec jej osunięciu podczas zasypywania wykopów.

Rys. A 1.9. Płyta posadzki na ławie fundamentowej.

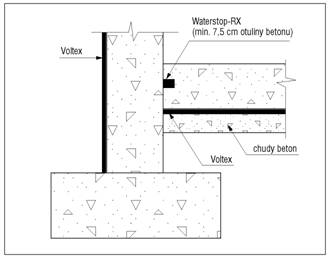

Rys. A 1.10. Płyta posadzki powyżej ławy fundamentowej.

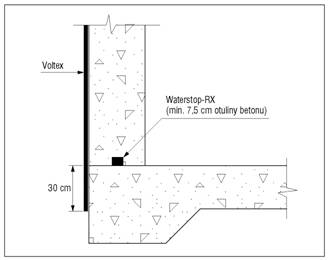

Rys. A 1.11. Płyta fundamentowa w warunkach bez naporu wody.

Podsumowanie i dobre praktyki wykonawcze

Wybór maty bentonitowej Voltex to inwestycja w trwałość obiektu. Dzięki właściwościom samonaprawczym (żel bentonitowy potrafi zasklepić niewielkie przebicia mechaniczne powstałe np. podczas montażu zbrojenia), system ten wybacza więcej błędów wykonawczych niż tradycyjne papy czy powłoki bitumiczne. Należy jednak pamiętać o:

• Zapewnieniu szczelności na stykach (zakłady muszą być czyste i dociśnięte).
• Stosowaniu taśm pęczniejących (np. Waterstop-RX) w przerwach roboczych betonowania.
• Ochronie maty przed przedwczesnym nawilgoceniem (opady deszczu) przed zalaniem betonem – nadmiernie spęczniała mata bez docisku może wymagać wymiany.
