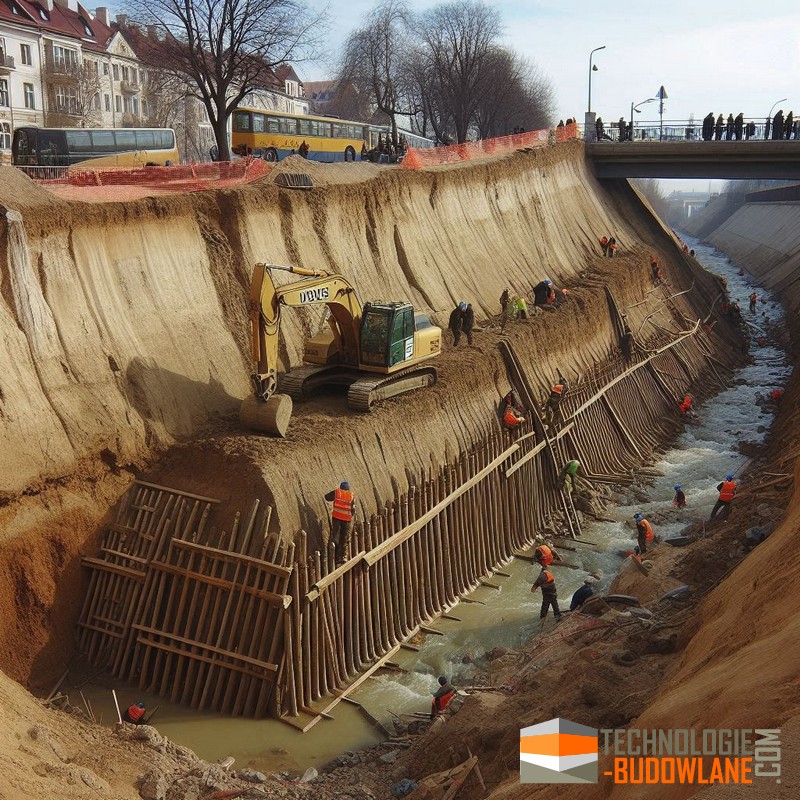

Zabezpieczenie pionowej skarpy

Pionowe skarpy są bardziej narażone na erozję niż skarpy o łagodniejszym nachyleniu. Dlatego ich zabezpieczenie jest szczególnie ważne. Dobrze zabezpieczona skarpa to nie tylko ochrona przed erozją i osuwiskami, ale także dbałość o estetykę i bezpieczeństwo terenu, na którym się znajduje.

Kompleksowe metody zabezpieczania pionowych skarp i stromych zboczy – przewodnik ekspercki

Stabilizacja pionowych skarp oraz stromych nasypów to jedno z najtrudniejszych wyzwań w inżynierii lądowej i architekturze krajobrazu. Brak odpowiedniego zabezpieczenia może prowadzić do katastrofalnych skutków: od powolnej erozji powierzchniowej, przez zanieczyszczenie dróg spływającą ziemią, aż po gwałtowne osuwiska zagrażające konstrukcji budynków. Wybór odpowiedniej technologii zależy od parametrów geotechnicznych gruntu, wysokości skarpy oraz przewidywanych obciążeń.

Najskuteczniejsze metody stabilizacji skarp

Współczesna geotechnika oferuje szereg rozwiązań – od tradycyjnych konstrukcji masywnych po nowoczesne systemy geosyntetyczne. Poniżej przedstawiamy szczegółową analizę najpopularniejszych metod.

1. Ściany oporowe – fundament stabilności

Ściany oporowe to samodzielne konstrukcje inżynierskie, których głównym zadaniem jest przejęcie parcia gruntu. Są niezastąpione tam, gdzie nie ma miejsca na łagodne wyprofilowanie terenu.

• Ściany grawitacyjne: Wykonane z betonu, kamienia lub prefabrykowanych bloków. Ich stabilność opiera się na ogromnym ciężarze własnym, który równoważy parcie ziemi.
  • Zaleta: Wysoka trwałość i odporność na uszkodzenia mechaniczne.
  • Przykład: Murki z ciosanego kamienia w ogrodach lub prefabrykowane mury typu L (tzw. elki betonowe).
• Ściany wspornikowe: Zazwyczaj żelbetowe, o przekroju litery „L” lub „T”. Dzięki szerokiej stopie fundamentowej, wykorzystują ciężar zasypki do stabilizacji konstrukcji.
• Ściany kotwione: Stosowane przy bardzo wysokich skarpach. Konstrukcja jest dodatkowo „przyszpilona” do głębszych, stabilnych warstw gruntu za pomocą stalowych cięgien lub kotew gruntowych.

2. Geokraty i systemy komórkowe

Geokrata (geoprzestrzenny system komórkowy) to jedno z najbardziej wszechstronnych rozwiązań. Przypomina strukturę plastra miodu, która po rozciągnięciu i wypełnieniu (np. humusem, kruszywem lub betonem) tworzy sztywną płytę stabilizującą.

• Mechanizm działania: Komórki geokraty ograniczają boczny ruch wypełnienia, co drastycznie zwiększa nośność podłoża i zapobiega wymywaniu gruntu przez deszcz.
• Zastosowanie: Idealne do skarp o zmiennym kącie nachylenia, gdzie chcemy uzyskać naturalny wygląd (poprzez zazielenienie komórek).
• Wzmocnienie pionowe: Przy bardzo stromych ścianach stosuje się geokratę w układzie warstwowym (zbrojenie gruntu), tworząc tzw. mury z gruntu zbrojonego.

3. Kosze i materace gabionowe

Gabiony to kosze wykonane z siatki stalowej (zgrzewanej lub plecionej), wypełnione kamieniem łamanym. To rozwiązanie łączące cechy ściany oporowej z estetyką naturalnego kamienia.

• Właściwości drenażowe: Gabiony są w pełni przepuszczalne. Woda swobodnie przez nie przepływa, co eliminuje ryzyko powstawania ciśnienia hydrostatycznego – najczęstszej przyczyny zawalania się tradycyjnych murów betonowych.
• Elastyczność: W przeciwieństwie do betonu, konstrukcje gabionowe mogą osiadać i lekko się odkształcać bez utraty spójności strukturalnej.
• Zastosowanie: Brzegi rzek, skarpy przy drogach, nowoczesna architektura ogrodowa.

4. Maty i siatki przeciwerozyjne

Służą przede wszystkim do ochrony powierzchniowej skarp przed działaniem wiatru i wody (opadów atmosferycznych).

• Maty biodegradowalne (kokosowe, jutowe): Rozkładają się po kilku latach, służąc jako czasowe wsparcie dla roślinności. Zatrzymują wilgoć i chronią nasiona traw przed wypłukaniem.
• Maty syntetyczne (geomaty): Trójwymiarowe struktury polimerowe, które pozostają w gruncie na stałe. Tworzą sztuczny system „korzeniowy”, zanim naturalna roślinność przejmie tę rolę.
• Siatki stalowe: Stosowane na skarpach skalistych, aby zapobiec spadaniu odłamków skalnych na drogi czy chodniki.

5. Palisady i palowanie

Metoda polegająca na pionowym wbijaniu lub osadzaniu elementów (pali) głęboko w gruncie, poniżej linii poślizgu osuwiska.

• Palisady betonowe: Często spotykane w budownictwie miejskim i ogrodowym. Pozwalają na tworzenie uskoków i tarasów.
• Gwoździowanie gruntu: Technologia inżynieryjna, w której w skarpę wprowadza się długie stalowe żebra (gwoździe), a powierzchnię natryskuje betonem (torkretowanie). Metoda ta zamienia luźną ziemię w monolit.

Jak wybrać odpowiednią metodę?

Decyzja o wyborze technologii powinna być poprzedzona wizją lokalną i, w przypadku dużych obiektów, badaniem geologicznym. Kluczowe parametry to:

• Kąt nachylenia: Przy nachyleniu powyżej 45 stopni maty przeciwerozyjne zazwyczaj nie wystarczą i konieczne jest użycie geokraty lub ściany oporowej.
• Rodzaj gruntu: Grunty spoiste (gliny) zachowują się inaczej niż grunty niespoiste (piaski). Gliny wymagają szczególnie starannego drenażu.
• Obciążenie naziomu: Czy nad skarpą znajduje się droga, parking, czy tylko trawnik? Im większe obciążenie, tym silniejsza musi być konstrukcja oporowa.
• Estetyka i ekologia: W parkach i ogrodach preferuje się rozwiązania biotechniczne (zielenienie), natomiast w infrastrukturze drogowej liczy się przede wszystkim trwałość i koszt utrzymania.

Zasady poprawnego wykonawstwa – dekalog inżyniera

Nawet najlepszy materiał nie spełni swojej roli, jeśli zostanie źle zamontowany. Przy zabezpieczaniu skarp należy pamiętać o trzech fundamentach:

1. Drenaż to podstawa: Woda jest największym wrogiem skarp. Za każdą ścianą oporową powinna znaleźć się warstwa drenażowa (żwir, geowłóknina drenażowa) oraz rura odprowadzająca wodę.
2. Przygotowanie podłoża: Przed montażem geokraty czy maty należy usunąć luźne kamienie, darń i wyrównać powierzchnię. Zagłębienia mogą powodować gromadzenie się wody i powstawanie lokalnych osuwisk pod warstwą zabezpieczającą.
3. Kotwienie: Maty i geokraty muszą być solidnie przytwierdzone do gruntu za pomocą szpilek lub kotew stalowych/tworzywowych. Standardowo przyjmuje się od 1 do 4 kotew na m², w zależności od nachylenia.
4. Zarządzanie roślinnością: Choć rośliny stabilizują grunt, duże drzewa o płytkim systemie korzeniowym na samej krawędzi pionowej skarpy mogą działać jak dźwignia i podczas wichury doprowadzić do jej oberwania.

Podsumowując, zabezpieczenie pionowej skarpy to proces wieloetapowy. Wykorzystanie nowoczesnych materiałów, takich jak geokraty czy maty przeciwerozyjne, pozwala na stworzenie konstrukcji trwałych, bezpiecznych i estetycznie wkomponowanych w otoczenie.

Zabezpieczenie skarpy geokratą to skuteczna metoda stabilizacji gruntu, która zapobiega erozji i osuwaniu się ziemi. Geokrata, czyli geosiatka komórkowa, tworzy przestrzenną strukturę przypominającą plaster miodu, która po wypełnieniu materiałem (np. ziemią, kruszywem lub betonem) wzmacnia skarpę i zwiększa jej odporność na działanie czynników zewnętrznych.
