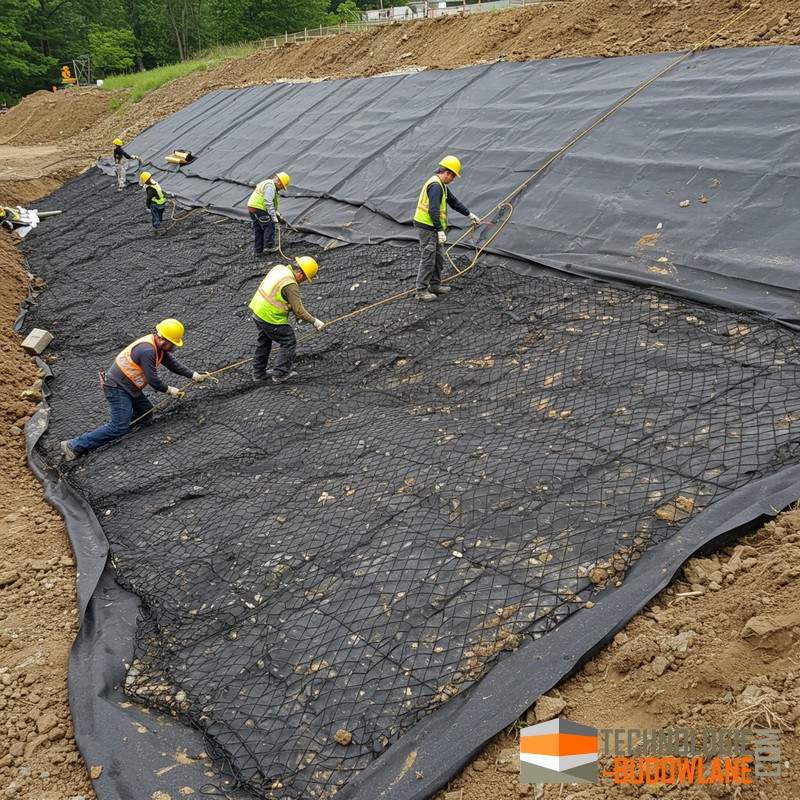

Wzmocnienie nasypów i skarp geosyntetykami

Wzmacnianie nasypów i skarp geosyntetykami to nowoczesna, skuteczna i ekonomiczna metoda stabilizacji gruntu oraz ochrony przed erozją. Geosyntetyki są polimerowymi materiałami włókienniczymi (lub podobnymi) umieszczanymi w gruncie, które przejmują siły rozciągające, zwiększając wytrzymałość i stabilność całej konstrukcji ziemnej.

Metody wzmacniania skarp i nasypów

• Georuszty z pospółką (podwójny materac) — zbrojenie warstwy zasypki georusztem o sztywnych węzłach; najlepsze przy bardzo słabym podłożu.

• Układanie geosiatki / georusztu w pasmach poprzecznych (lub krzyżowych) — zwiększa współpracę z nasypem, rozkłada naprężenia dwukierunkowo.

• Geokomórki (geocells, geokraty komórkowe) — stabilizacja stromych stoków i rozłożenie obciążeń powierzchniowych.

• Geotkaniny / geowłókniny filtracyjne — separacja grunt/kruszywo i filtracja, stosowane pod warstwami filtrującymi.

• Geokompozyty drenujące + rury drenarskie +  mata drenażowa — kontrola i szybkie odprowadzenie wód miąższościowych.

• Gabiony / riprap + geotkanina na skarpy — lokalne umocnienia przeciwerozyjne przy natarciu wód.

• Kotwy gruntowe / mikropale / pale wiercone — mechaniczne zakotwienie mas ziemnych przy dużych skłonach i niekorzystnych warunkach.

• Biowłóknina - stabilizacja skarpy naturalnym systemem korzeniowym traw

Materiały (kluczowe wymagania i parametry)

• Georuszty / geokraty / geosiatki: polipropylen; długotrwała wytrzymałość na rozciąganie > 40 kN/m wzdłuż i w poprzek pasma; odporność na hydrolizę, sole, kwasy, zasady; min. 2% sadzy węglowej (UV‑stabilizacja).

• Geotkaniny / geowłókniny: odpowiednia klasowa porowatość i filtracja zgodna z projektem; odporność chemiczna i trwałość.

• Kruszywo do materaca: pospółka 0/31,5 (określona w załączniku).

• Geokompozyty odprowadzające: o deklarowanej przepustowości, kompatybilne z otoczeniem.

• Geokompozyty przeciwerozyjne - powierzchniowa ochrona przed erozją skarp

• Elementy kotwiące i łączeniowe: pręty U, zszycia, systemy łączące rolki; akcesoria zabezpieczające krawędzie.

• Drenaż: rury perforowane otoczone geowłókniną; studnie odwadniające tam, gdzie konieczne.

• Powłoki ochronne / maty przeciwerozyjne: maty kokosowe/jutowe lub hydroobsiew dla biologicznego utrwalenia stoków.

Rozwiązania wykonawcze i zasady montażu

• Orientacja pasm: zasadniczo pasma układać poprzecznie do kierunku zasypywania; przy wąskich rolkach stosować układ krzyżowy.

• Zakłady pasm: standardowo 30–50 cm; przy bardzo słabym podłożu (CBR ≤ 2%) lub w wodzie zwiększyć do ~100 cm.

• Przygotowanie podłoża: usunięcie humusu, korzeni, kamieni; wyrównanie powierzchni (ścięcie łyżką w ruchu do tyłu) by zapewnić pełne przyleganie geosyntetyku.

• Zasypywanie: od czoła pasma, równomierne rozkładanie spycharką; minimalna warstwa ochronna nad geosyntetykiem 25–30 cm; unikać zrzucania dużych kamieni z wysokości.

• Stabilizacja pasm: tymczasowe kotwienie prętami U lub obciążenie (pryzmy) do czasu zasypania; łączenie rolkowe poprzez zszycia lub specjalne złącza.

• Ograniczenia ruchu: zakaz ruchu gąsienic i walców okołkowanych bezpośrednio po ułożonym materiale; ruch ciężkich pojazdów kołowych dopuszczalny tylko za zgodą Inżyniera i po utworzeniu ochronnej warstwy zasypki.

• Kontrole odbiorcze: dokumenty dopuszczające wyroby, sprawdzenie cech zewnętrznych, sprawdzenie przylegania, wymiarów zakładów, zabezpieczeń przed przemieszczeniem.

Kontrola jakości i badania (wykaz kluczowych kontroli)

• Weryfikacja dokumentów materiałowych: certyfikaty, deklaracje zgodności, aprobaty.

• Kontrola przygotowania podłoża (całe podłoże) — zgodność z pkt. 5.3.

• Kontrola ułożenia geosyntetyku: przyleganie, kierunek ułożenia, szerokość pasma, wielkość zakładów (cały obszar robót).

• Kontrola zabezpieczeń przed przemieszczeniem i poprawności łączeń / zakotwień.

• Kontrola wykonania nasypu i przestrzegania ograniczeń ruchu roboczego zgodnie z SST D-02.03.01.

• Odbiór robót zanikających: przygotowanie podłoża i ułożenie geosyntetyku przed zasypaniem.

Wzmacnianie skarp i nasypów przy budowie mostu w nowym przebiegu drogi - skarpa nad słabym podłożem (CBR ≤ 2%)

• Stan wyjściowy: wykonanie nasypu pod nowy przebieg drogi przy moście; podłoże o niskiej nośności (CBR ≤ 2%); wymagana konstrukcja układu podwójnego materaca z pospółki zbrojonego georusztami.

• Zaproponowane rozwiązanie:

  • System: podwójny materac z pospółki 0/31,5 z wbudowanymi georusztami o sztywnych węzłach.

  • Materiały: georuszt z PP, długotrwała wytrzymałość > 40 kN/m (wzdłuż/poprzecznie); pospółka 0/31,5 jako zasypka; geowłóknina filtracyjna pod i pomiędzy warstwami, rury drenarskie tam, gdzie przewidziano odpływy.

  • Geometria i ułożenie: pasma georusztu układane poprzecznie do zasypywania; zakłady 50 cm standardowo, zwiększone do 100 cm przy miejscach z wodą; minimalna warstwa zasypki nad georusztem 25–30 cm; rekomendowany układ krzyżowy tam, gdzie szerokość rolek ograniczona.

  • Wykonawstwo: usunięcie humusu, wyrównanie powierzchni łyżką, tymczasowe kotwienie pasm (pręty U), zasypywanie od czoła pasma spycharką, unikanie ruchu ciężkiego sprzętu gąsienicowego bezpośrednio na materiale.

  • Sprzęt: koparka z wysięgnikiem do rozwijania rolek, spycharka do zasypki, walec do zagęszczania warstw zasypki, płyty wibracyjne do miejsc trudnych.

  • Kontrole: odbiór prac przygotowawczych i ułożenia geosyntetyku przed zasypaniem; sprawdzenie dokumentów dostawcy georusztów; pomiary zakładów i przylegania; test CBR w punktach referencyjnych (jeśli wymagane).

• Efekt oczekiwany: uzyskanie nośnej i stabilnej konstrukcji nasypu odciążającej słabe podłoże, ograniczenie osiadań oraz długotrwała stabilizacja geometryczna skarpy zgodnie z dokumentacją projektową.

Zabezpieczenie skarpy przed erozją jest kluczowe dla jej stabilności. Erozja może prowadzić do osuwisk, a nawet uszkodzeń sąsiadujących obiektów, dlatego tak ważne jest zastosowanie odpowiednich metod ochronnych.

Stabilizacja skarp i zboczy to kluczowe zagadnienie w budownictwie drogowym, mieszkaniowym oraz przy kształtowaniu krajobrazu. Niezabezpieczony grunt na pochyłościach jest podatny na erozję wodną i wietrzną, co może prowadzić do niebezpiecznych osuwisk, zagrażających infrastrukturze i bezpieczeństwu.

Wybór odpowiedniej metody umocnienia zależy od wielu czynników: kąta nachylenia skarpy, rodzaju gruntu, warunków wodnych oraz dostępnego miejsca. Poniżej przedstawiamy sprawdzone i najczęściej stosowane rozwiązania, od naturalnych po zaawansowane inżynieryjnie.
