Geokomórki

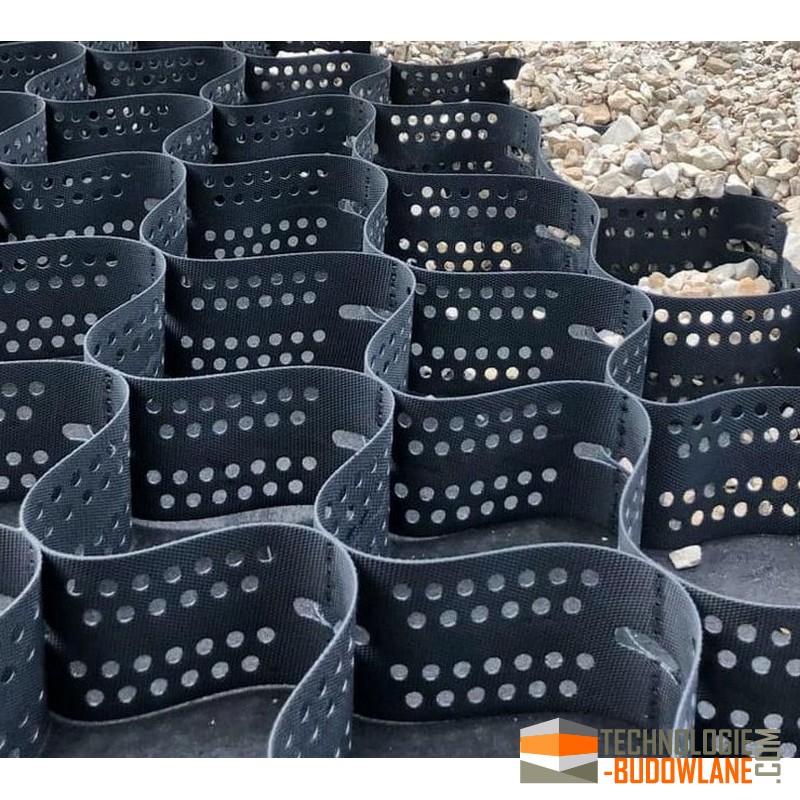

Geokomórki, inaczej geokraty lub geosiatki komórkowe lub w wersji angielskiej geocell to trójwymiarowe struktury komórkowe wykonane z wysokiej jakości geosyntetyków, najczęściej z polietylenu wysokiej gęstości (HDPE) lub innych trwałych polimerów. Stanowią one nowoczesne rozwiązanie w inżynierii geotechnicznej i są wykorzystywane do wzmacniania, stabilizacji oraz ochrony gruntów i konstrukcji ziemnych. Geokomórki tworzą system przestrzennych komórek, które po rozciągnięciu i wypełnieniu materiałem zasypowym (takim jak kruszywo, beton czy grunt rodzimy) tworzą monolityczną strukturę o wysokiej wytrzymałości mechanicznej.

Charakterystyka geokomórek

• Materiał: Polietylen wysokiej gęstości (HDPE) zapewniający:

  • Wysoką wytrzymałość na rozciąganie.

  • Odporność na działanie promieniowania UV.

  • Odporność chemiczną i biologiczną.

• Struktura: Trójwymiarowa sieć komórek o kształcie najczęściej sześciokątnym lub prostokątnym.

• Wymiary:

  • Wysokość komórek: Zazwyczaj od 50 mm do 200 mm.

  • Długość i szerokość paneli: Dostosowane do potrzeb projektu.

• Łączenie komórek: Za pomocą ultradźwiękowego zgrzewania lub mechanicznych łączników, co zapewnia integralność struktury.

Zastosowania geokomórek

1. Stabilizacja podłoża i wzmocnienie nawierzchni - Geokrata drogowa

   • Drogi i autostrady:

     • Wzmocnienie warstw konstrukcyjnych nawierzchni.

     • Redukcja grubości warstw kruszywa.

     • Zwiększenie nośności na słabych gruntach.

   • Lotniska i porty:

     • Wzmocnienie podłoża pod pasami startowymi i płytami postojowymi.



2. Ochrona przeciwerozyjna skarp i nasypów - Geokrata na skarpę

   • Zapobieganie erozji powierzchniowej na skarpach o dużym nachyleniu.

   • Umożliwienie wegetacji dzięki wypełnieniu komórek glebą i nasadzeniu roślinności.

3. Budowa murów oporowych i konstrukcji oporowych:

   • Tworzenie ekonomicznych murów oporowych o wysokiej stabilności.

   • Możliwość kształtowania dowolnych form i geometrii konstrukcji.

4. Umocnienia hydrotechniczne:

   • Ochrona brzegów rzek, kanałów i zbiorników przed erozją wodną.

   • Konstrukcje zabezpieczające przed podmywaniem i falowaniem.

5. Stabilizacja torowisk kolejowych:

   • Wzmocnienie podtorza i zmniejszenie deformacji nawierzchni kolejowej.

   • Poprawa trwałości i bezpieczeństwa eksploatacji linii kolejowych.

6. Parkingów i powierzchni obciążonych ruchem pieszym i kołowym:

   • Wzmocnienie nawierzchni parkingów, placów manewrowych, ścieżek rowerowych.

   • Możliwość tworzenia ekologicznych nawierzchni przepuszczalnych.

Zalety stosowania geokomórek

• Wysoka wytrzymałość i trwałość:

  • Odporność na obciążenia statyczne i dynamiczne.

  • Długotrwała stabilność strukturalna.

• Elastyczność projektowania:

  • Dostosowanie do różnorodnych warunków gruntowych i geometrii terenu.

  • Możliwość stosowania na gruntach o niskiej nośności.

• Ekonomia:

  • Redukcja kosztów budowy poprzez zmniejszenie ilości wymaganych materiałów zasypowych.

  • Skrócenie czasu realizacji inwestycji.

• Ochrona środowiska:

  • Wykorzystanie materiałów lokalnych jako wypełnienia.

  • Promowanie roślinności i naturalnej integracji z otoczeniem.

Technologia montażu geokomórek

1. Przygotowanie podłoża:

   • Wyrównanie terenu: Usunięcie nierówności, kamieni, korzeni i innych przeszkód.

   • Geowłóknina separacyjna (jeśli wymagana): Ułożenie geowłókniny w celu oddzielenia warstw gruntowych i zapewnienia filtracji.

2. Rozciąganie geokomórek:

   • Rozłożenie paneli: Rozciągnięcie geokomórki do wymaganych rozmiarów.

   • Mocowanie początkowe: Przytwierdzenie jednego końca panelu do podłoża za pomocą kotew lub szpilek.

3. Mocowanie i stabilizacja:

   • Kotwy i szpilki: Mocowanie paneli w regularnych odstępach, zapewniając stabilność podczas zasypywania.

   • Łączenie paneli: Połączenie sąsiadujących paneli za pomocą specjalnych łączników lub zszywek.

4. Wypełnianie komórek:

   • Dobór materiału zasypowego: Kruszywo, grunt miejscowy, beton, w zależności od wymagań projektowych.

   • Proces wypełniania:

     • Wypełnianie komórek materiałem zasypowym od góry lub z boku.

     • Unikanie uszkodzenia struktury podczas zasypywania.

   • Zagęszczanie: Mechaniczne zagęszczenie materiału w komórkach dla zapewnienia wymaganej nośności.

5. Wykończenie:

   • Niwelacja powierzchni: Wyrównanie wypełnionej powierzchni do pożądanego poziomu.

   • Dodatkowe warstwy nawierzchniowe: Ułożenie warstw jezdnych, jeśli są przewidziane w projekcie (np. asfalt, kostka brukowa).

Parametry techniczne geokomórek

Normy i standardy:

• PN-EN ISO 10318-1: Geosyntetyki – Terminy i definicje.

• PN-EN ISO 25619-2: Geosyntetyki – Metody badań mechanicznych właściwości i trwałości – Część 2: Oznaczanie wytrzymałości na rozciąganie.

• FGSV Merkblatt: Wytyczne niemieckiego stowarzyszenia drogownictwa dotyczące stosowania geosyntetyków w budownictwie drogowym.

Kryteria doboru geokomórek:

• Wymagania projektowe:

  • Obciążenia użytkowe i wyjątkowe.

  • Warunki gruntowo-wodne.

  • Nachylenie terenu i geometria konstrukcji.

• Rodzaj i właściwości materiału zasypowego:

  • Granulacja, kąt tarcia wewnętrznego, spoistość.

• Warunki środowiskowe:

  • Ekspozycja na promieniowanie UV.

  • Obecność agresywnych substancji chemicznych.

• Trwałość i żywotność:

  • Oczekiwany okres eksploatacji konstrukcji.

  • Odporność na starzenie i degradację.

Aspekty projektowania z wykorzystaniem geokomórek

• Analiza statyczna:

  • Obliczenia stateczności konstrukcji z uwzględnieniem obciążeń zewnętrznych i wewnętrznych.

  • Sprawdzenie nośności na ścinanie i przesuw.

• Hydraulika i drenaż:

  • Zapewnienie odpowiedniego odprowadzenia wód opadowych i gruntowych.

  • Unikanie podmywania i utraty materiału zasypowego.

• Integracja z otoczeniem:

  • Estetyczne wkomponowanie konstrukcji w krajobraz.

  • Możliwość zazielenienia i nasadzeń roślinnych.

Kontrola jakości i badania

• Inspekcja materiałów:

  • Sprawdzenie certyfikatów zgodności i deklaracji właściwości użytkowych.

  • Kontrola stanu geokomórek przed montażem.

• Nadzór nad montażem:

  • Monitorowanie prawidłowości rozciągania, mocowania i wypełniania geokomórek.

  • Dokumentacja fotograficzna i raporty z etapów prac.

• Testy polowe:

  • Badania zagęszczenia materiału zasypowego.

  • Próby obciążeniowe, jeśli wymagane.

Zalecenia eksploatacyjne

• Regularne inspekcje:

  • Okresowe kontrole stanu konstrukcji, szczególnie po ekstremalnych zjawiskach pogodowych.

• Konserwacja:

  • Usuwanie ewentualnych uszkodzeń mechanicznych.

  • Pielęgnacja roślinności na skarpach.

Przykłady realizacji z zastosowaniem geokomórek w Polsce

• Autostrada A1 w Polsce:

  • Wzmocnienie nasypów na odcinkach o trudnych warunkach gruntowych.

• Umocnienie brzegów rzeki Wisły:

  • Zabezpieczenie przed erozją wodną i podmywaniem.

• Stabilizacja skarp w terenach górskich:

  • Zapobieganie osuwiskom i erozji na stromych zboczach.

Geokomórki stanowią innowacyjne i efektywne rozwiązanie w dziedzinie inżynierii lądowej, pozwalając na realizację skomplikowanych zadań geotechnicznych w sposób ekonomiczny i ekologiczny. Ich zastosowanie przyczynia się do zwiększenia trwałości konstrukcji, ochrony środowiska oraz estetycznego kształtowania przestrzeni inżynierskiej.
