Wykrywanie zbrojenia w żelbecie

Wykrywanie zbrojenia w żelbecie stanowi kluczowy element nieniszczącej diagnostyki konstrukcji żelbetowych. Proces ten umożliwia nieinwazyjne określenie położenia, rozmieszczenia oraz głębokości prętów zbrojeniowych, co jest niezbędne przy ocenie stanu technicznego obiektów budowlanych oraz planowaniu działań remontowych i modernizacyjnych.

Metody wykrywania zbrojenia

W praktyce stosuje się szereg metod, z których najważniejsze to:

• metoda elektromagnetyczna – wykorzystanie pól magnetycznych do wykrywania zmian natężenia sygnału, które powstają w wyniku obecności elementów stalowych w betonie;

• metoda radarowa (Badania georadarowe, GPR) – skanowanie betonu i wykrywanie zbrojenia - emisja impulsów fal radiowych o wysokiej częstotliwości, których odbicia od granic między warstwami betonu i zbrojeniem umożliwiają uzyskanie graficznego obrazu wnętrza konstrukcji;

• metoda ultradźwiękowa – ultradźwiękowe badanie betonu- analiza odbitych fal dźwiękowych, pozwalająca na określenie rozmieszczenia prętów, jednakże wymaga wcześniejszej kalibracji i doświadczenia operatora.

Techniki pomiarowe i urządzenia

Popularne urządzenia wykorzystywane w wykrywaniu zbrojenia obejmują m.in.:

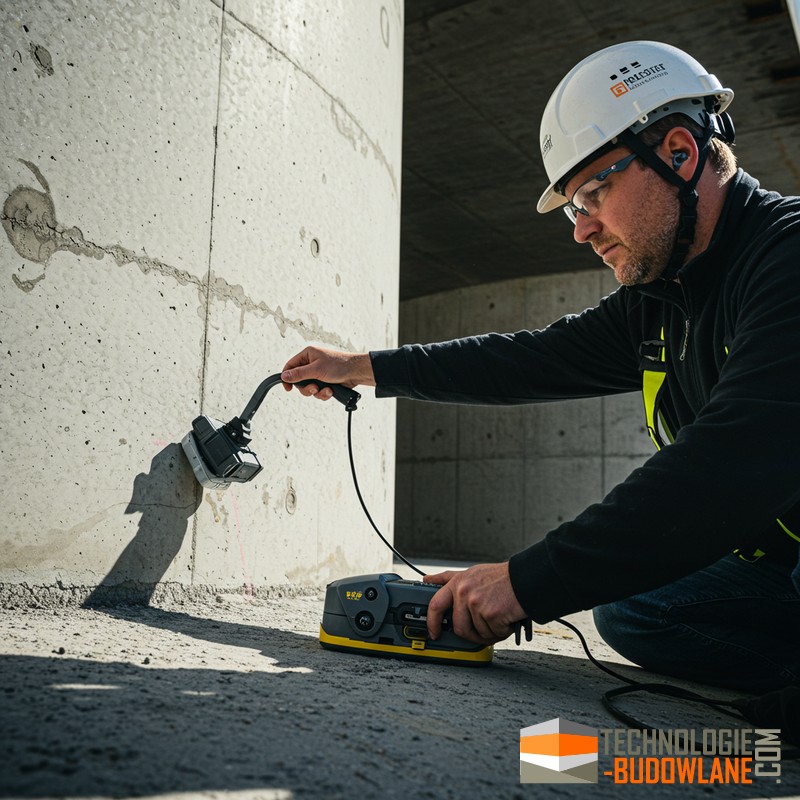

• detektory elektromagnetyczne – mierniki pokrywy zbrojeniowej, które dzięki czułym czujnikom umożliwiają precyzyjne wskazanie lokalizacji prętów;

• systemy georadarowe – urządzenia zintegrowane z oprogramowaniem do przetwarzania sygnałów, co pozwala na tworzenie przekrojów oraz modeli 3D wnętrza konstrukcji;

• lokalizatory z ekranem dotykowym – interaktywne systemy umożliwiające szybką analizę danych pomiarowych bezpośrednio na placu budowy.



Zalety i ograniczenia

Do zalet wykrywania zbrojenia w żelbecie należą:

• nieinwazyjność – badania mogą być przeprowadzane bez uszkadzania struktury konstrukcji, co pozwala na wielokrotne monitorowanie stanu technicznego;

• szybkość uzyskania wyników – możliwość natychmiastowej analizy rozmieszczenia zbrojenia sprzyja szybkiemu podejmowaniu decyzji eksploatacyjnych;

• wszechstronność zastosowania – techniki te znajdują zastosowanie zarówno w budownictwie mieszkaniowym, jak i przemysłowym oraz infrastrukturalnym.

Należy jednak uwzględnić pewne ograniczenia:

• wpływ warunków zewnętrznych – obecność zakłóceń elektromagnetycznych, wysoka wilgotność czy duża grubość pokrywy betonowej mogą utrudniać prawidłową interpretację sygnałów;

• zależność od doświadczenia operatora – precyzyjna analiza danych pomiarowych wymaga wyspecjalizowanej wiedzy oraz umiejętności w zakresie interpretacji wyników.

Wykrywanie zbrojenia w żelbecie jest niezastąpioną metodą diagnostyczną, która pozwala na dokładną identyfikację rozmieszczenia prętów zbrojeniowych w konstrukcjach żelbetowych. Dzięki zastosowaniu zaawansowanych technik elektromagnetycznych, radarowych oraz ultradźwiękowych możliwe jest szybkie i nieinwazyjne pozyskanie kluczowych danych o stanie realizacji struktury. Integracja nowoczesnych systemów pomiarowych z dedykowanym oprogramowaniem znacząco usprawnia proces diagnostyczny, co przekłada się na poprawę bezpieczeństwa i efektywności eksploatacji obiektów budowlanych.
