Wykonanie geomateraca do wzmocnienia podłoża gruntowego
Geomaterace do wzmocnienia podłoża gruntowego wykonuje się z geosyntetyków poliestrowych (PET), takich jak geosiatki, geotkaniny lub geokraty.
Do wypełnienia geomateracy stosuje się kruszywo naturalne o procentowej zawartości ziarn o powierzchniach przekruszonych lub łamanych o kategorii C90/3 lub C50/30 (według szczegółowych wymagań Dokumentacji Projektowej) o uziarnieniu 0/31,5 mm. Materiał ten powinien pochodzić z przekruszenia surowca skalnego, kamieni narzutowych, otoczaków lub ziaren żwiru większych niż 8 mm, charakteryzować się jednorodnością i pozbawiony być domieszek gliny i zanieczyszczeń obcych.
Przed rozłożeniem geowłókniny, geotkaniny i/lub geosiatek konieczne jest sprawdzenie poprawności wykonania podłoża pod względem projektowanego poziomu, zagęszczenia, równości, spadków itp. Powierzchnia podłoża powinna być równa, bez ostrych występów i wgłębień, które mogą uszkodzić geosyntetyki podczas układania lub w trakcie budowy i eksploatacji.
Pasem geosyntetyku należy pokryć przygotowane i wyprofilowane podłoże, układając go prostopadle do osi podłużnej nasypu (lub równolegle do osi nasypu w warstwach wyższych, zgodnie z Dokumentacją Projektową). Układanie powinno odbywać się zgodnie z planem wykonawczym, uwzględniającym poziom układania, wymiary pasm, kierunek robót, kolejność układania, szerokość zakładów, sposób łączenia, mocowania tymczasowe itp. Przyleganie geosyntetyku do warstwy podłoża powinno być zapewnione na całej powierzchni.
Wytrzymałość miejsc połączeń pasm geosyntetyków powinna być co najmniej równa wytrzymałości pojedynczej warstwy geosyntetyku. Łączenia pasm, zamykające materac od góry, powinny znajdować się w głębi nasypu, co najmniej 3,0 m od krawędzi przyskarpowej geomateraca.
Zachowanie szerokości zakładów geowłókniny, geotkaniny lub geosiatki w czasie układania i zagęszczania warstwy kruszywa jest kluczowe. W przypadku niewłaściwej szerokości można dostosować ją, cięcie rolki na wymagany wymiar za pomocą odpowiednich urządzeń.
Położenie kruszywa na warstwie geosyntetyku oraz jego zagęszczenie powinny spełniać określone parametry (wskaźnik zagęszczenia oraz moduł odkształcenia E2). Zasypywanie powinno odbywać się od czoła pasma na ułożony materiał, unikając przesuwania i pofałdowania geosyntetyku.
Po zagęszczeniu warstwa kruszywa powinna osiągnąć ostateczną grubość równą projektowanej grubości geomateraca na całej jego powierzchni. Rzędne górnej powierzchni warstwy po zagęszczeniu powinny odpowiadać rzędnym elementów budowli na geomateracu, zgodnie z Dokumentacją Projektową.
W razie trudności z uzyskaniem wymaganych parametrów, należy rozważyć wykonanie drugiego materaca poniżej, zgodnie z tą samą technologią.
Geosyntetyki
Geosyntetyki to ogólna nazwa dla grupy wyrobów inżynierskich, których co najmniej jeden składnik jest wytworzony z polimeru (np. polietylenu, polipropylenu, poliestru). Stosuje się je w kontakcie z gruntem, skałą lub innymi materiałami geotechnicznymi w budownictwie lądowym, wodnym i geotechnice. Ich głównym zadaniem jest poprawa funkcjonalności i trwałości konstrukcji ziemnych i budowlanych.
Geosyntetyki, geotkaniny, geosiatki, geowłókniny - te materiały pomagają rozwiązać realne problemy konstrukcyjne.
Główne funkcje geosyntetyków
-
Separacyjna — zapobiegają mieszaniu się warstw gruntu lub kruszywa o różnym uziarnieniu (np. oddzielenie podbudowy drogowej od słabego podłoża), co chroni przed utratą nośności spowodowaną migracją drobnych cząstek.
-
Wzmacniająca — działają jak zbrojenie gruntu, przejmując naprężenia rozciągające i zwiększając nośność oraz stabilność konstrukcji; stosowane przy nasypach, skarpach i podbudowach drogowych.
-
Filtracyjna — przepuszczają wodę prostopadle do swojej powierzchni, jednocześnie zatrzymując cząstki gruntu, co zapobiega erozji i zamulaniu warstw drenażowych.
-
Drenująca — odprowadzają wodę lub inne ciecze wzdłuż płaszczyzny materiału; stosowane w systemach drenażowych jako zamiennik warstw kruszywowych.
-
Izolacyjna — tworzą barierę dla cieczy lub gazów; wykorzystywane do uszczelniania składowisk, zbiorników i oczyszczalni.
-
Ochronna (przeciwerozyjna) — zabezpieczają powierzchnię gruntu przed erozją wskutek wody i wiatru oraz wspierają ukorzenianie roślinności.
- Budowa tuneli: Geosyntetyki są stosowane w budowie tuneli, w celu zwiększenia ich wytrzymałości i stabilności. Mogą one zapobiec osuwaniu się ziemi i utrzymać odpowiednią odległość między ścianami tunelu.
- Inne zastosowania geosyntetyków
Oprócz tych zastosowań, geosyntetyki są również wykorzystywane w innych dziedzinach, takich jak rolnictwo, górnictwo czy oczyszczalnie ścieków.
Oferujemy pomoc w zakresie doboru i projektowania. Realizujemy dostawy geosyntetyków bezpośrednio z magazynów producenta na plac budowy.
Od ponad roku korzystamy z dostaw geosyntetyków, które realizowane są przez platformę dystrybucyjną WWW.TECHNOLOGIE BUDOWLANE.COM. Najczęściej zaopatrujemy się w geowłókniny. Za każdym razem dostawy geosyntetyków realizowane są terminowo i z naszymi oczekiwanimi, bezpośrednio na plac budowy. [ ... ] ALBREHTA Sp. z o.o., Polska, Rosja, Litwa, Ukraina
Rodzajowy podział geosyntetyków przedstawia poniższy rysunek.
| GEOSYNTETYKI | ||
| geosyntetyki przepuszczalne | geosyntetyki nieprzepuszczalne | |
| geotekstylia | pokrewne | geomembrany jednowarstwowe |
| geodzianiny | georuszty (georuszty dziane, georuszty tkane, georuszty plecione, georuszty tłoczone, georuszty spajane - o sztywnych oczkach) |
geokompozyty (bentomaty, geomembrany wielowarstwowe, geomembrany wzmocnione, geomembrany bentonitowe) |
| geotkaniny | geokraty | geopianki |
| geowłókniny (geowłókniny klejone termicznie, geowłókniny igłowane, geowłókniny igłowano-wykurczane) |
geosiatki (geosiatki węzełkowe, geosiatki bezwęzełkowe) |
|
| geomaty | ||
| geodreny | ||
| geokompozyty | ||
Geosyntetyki to materiały stosowane w inżynierii geotechnicznej, które pomagają wzmocnić i ochronić glebę oraz zapobiec erozji. Są to zwykle syntetyczne materiały wykonane z polimerów, takich jak polipropylen, poliester czy poliamid, ale mogą być też wykonane z naturalnych materiałów, takich jak włókna roślinne.
Do najczęściej stosowanych geosyntetyków należą:
-
Geowłókniny - to płaskie materiały wykonane z włókien syntetycznych, które są wykorzystywane do wzmocnienia gruntów i zapobiegania erozji. Geowłókniny są bardzo lekkie i łatwe w transporcie oraz instalacji
-
Geosiatki - to siatki wykonane z włókien syntetycznych lub naturalnych, które służą do wzmocnienia gruntów i zapobiegania erozji. Geosiatki są bardzo wytrzymałe i odporne na uszkodzenia mechaniczne.
-
Geokompozyty - to materiały składające się z dwóch lub więcej warstw geosyntetyków, które są połączone ze sobą w celu uzyskania lepszych właściwości mechanicznych i hydroizolacyjnych.
-
Geomembrany - to cienkie folie wykonane z polimerów, które służą do izolacji i ochrony przed wodą, chemikaliami i innymi substancjami.
-
Geodreny - to rury wykonane z geosyntetyków, które służą do drenażu i odprowadzania wody.
Zastosowanie geosyntetyków w budownictwie oraz ochronie środowiska
Geosyntetyki są wykorzystywane w różnych zastosowaniach, takich jak budowa dróg, autostrad, torowisk i nasypów kolejowych, lotnisk, kanałów, zbiorników retencyjnych, budynków, tuneli oraz w rekultywacji terenów zdegradowanych. Geosyntetyki pomagają zmniejszyć koszty budowy i utrzymania infrastruktury, a także poprawić bezpieczeństwo i trwałość obiektów.
Wśród geosyntetyków nieprzepuszczalnych najczęściej stosowane są geomembrany PEHD i PCV, bentomaty i część geokompozytów. Ich zadaniem jest przede wszystkim uszczelnienie, czasem również separacja.

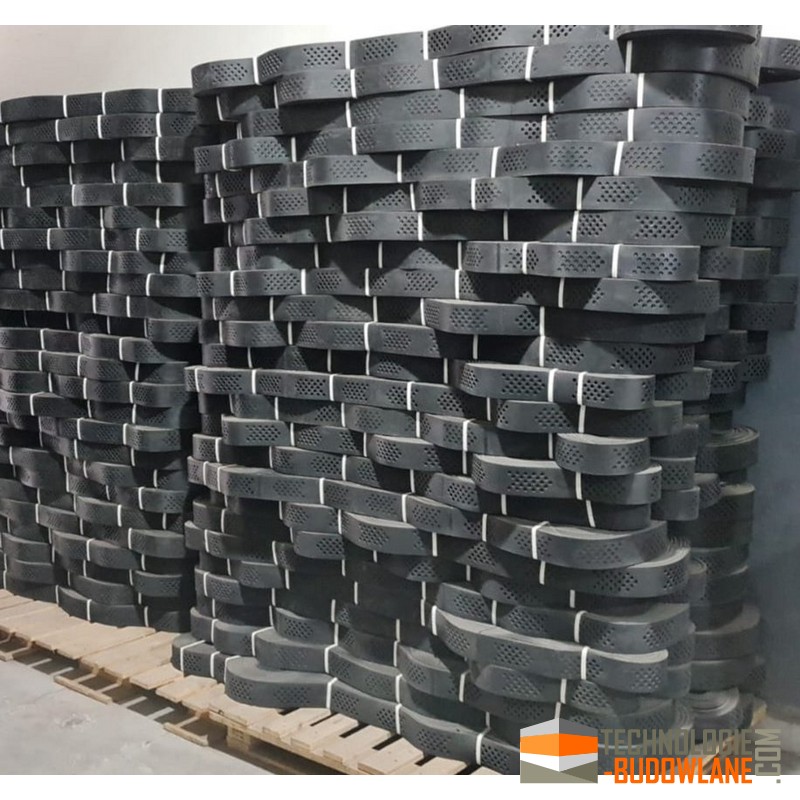

Geokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu.
Geokrata komórkowa to materiał geosyntetyczny wykonany zwykle z polietylenu (HDPE lub LDPE) lub polipropylenu. Charakteryzuje się regularnym układem komór (czyli pustych przestrzeni) o określonych rozmiarach, które po ułożeniu na przygotowanym podłożu można wypełnić materiałem naturalnym – ziemią, kruszywem, a nawet betonem. System ten działa jak wewnętrzny ruszt, który poprawia stabilność gruntu i chroni przed niekontrolowanymi przemieszczeniami.
