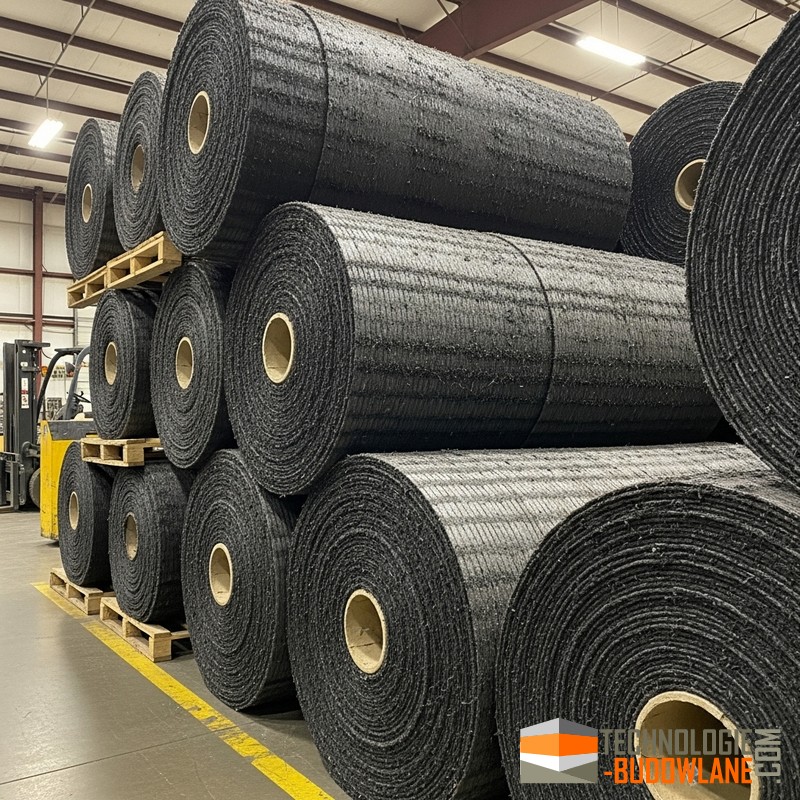

Siatka szklana wstępnie przesączona asfaltem
Siatka szklana wstępnie przesączona asfaltem to geosiatka z włókien szklanych nasączona bitumem, stosowana jako warstwa wzmacniająca między warstwami nawierzchni bitumicznej w celu ograniczenia spękań, zwiększenia nośności i wydłużenia trwałości drogi.
Siatka z włókien szklanych wstępnie przesączona asfaltem składa się z przeplatanych włókien szklanych, które są nasączone bitumem (asfaltem) w procesie produkcyjnym; górna strona bywa piaskowana, a dolna zabezpieczona folią ułatwiającą rozwijanie rolki podczas układania.
Rekomendowane produkty: Siatka do nawierzchni bitumicznych GLASSTAR, GEOGRID 120
Rodzaje i konstrukcja
-
Czysta siatka szklana — włókna szklane w obu kierunkach; niska wydłużalność (<3%) i wysoka wytrzymałość na rozciąganie.
-
Siatki hybrydowe — np. szklano‑węglowe (włókna węglowe w jednym kierunku dla większej sztywności poprzecznej) stosowane tam, gdzie wymagane są wyższe parametry mechaniczne, np. CARBOPHALT G - drogowa siatka szklano węglowa
Kluczowe właściwości
-
Wysoka wytrzymałość na rozciąganie i niskie wydłużenie, co ogranicza przenoszenie deformacji z niższych warstw na wierzchnią warstwę asfaltu.
-
Odporność na temperaturę i stabilność wymiarowa w warunkach roboczych.
-
Powłoka bitumiczna zapewnia natychmiastową kompatybilność z masą asfaltową i ułatwia wbudowanie bez dodatkowego klejenia.
Zastosowania praktyczne
-
Wzmocnienie nawierzchni asfaltowych przy remontach i nakładkach (overlay) w celu ograniczenia spękań refleksyjnych.
-
Mosty, przepusty i miejsca o dużych obciążeniach — tam, gdzie wymagana jest redukcja deformacji i wydłużenie żywotności nawierzchni.
-
Systemy naprawcze: stosowana pomiędzy warstwami wiążącymi i ścieralnymi lub jako element geokompozytu z geowłókniną dla dodatkowej separacji i drenażu.
Montaż i wskazówki wykonawcze
-
Podłoże: oczyścić i przygotować zgodnie z SST; nawierzchnia powinna być równa i sucha w miarę możliwości.
-
Układanie: rozwijać rolkę, usuwać folię ochronną, układać z zakładami zgodnie z zaleceniami producenta; przykrywać warstwą asfaltu w krótkim czasie, aby uniknąć przemieszczania.
-
Kontrola: sprawdzić zgodność parametrów (wytrzymałość, jednostkowe wydłużenie) i dokumentować partię materiału przy odbiorze robót.
Uwagi praktyczne
-
Ryzyko złego wbudowania (fałdy, przesunięcia) → działanie: stosować wykwalifikowaną ekipę, kontrolować zakłady i natychmiast korygować ułożenie.
-
Ryzyko segregacji przy zbyt dużym uziarnieniu masy → działanie: dobierać odpowiednią mieszankę asfaltową i stosować siatkę z właściwą powłoką piaskową.
-
Przechowywanie: chronić przed wilgocią i wysoką temperaturą; przechowywać w pozycji pionowej lub zgodnie z instrukcją producenta.
Wybrane siatki szklane wstępnie przesączone asfaltem - podstawowe parametry
Typoo stosowana jest siatka szklana 100/100 kN/m wstępnie przesączona asfaltem.
| Produkt | Typ włókna / konstrukcja | Podstawowe parametry i zastosowanie |
|---|---|---|
| S&P Glasphalt G | włókno szklane dwukierunkowe | przesączona asfaltem; jednostronna posypka piaskowa; folia ochronna; wzmacnianie nawierzchni |
| Carbophalt G | włókno szklano‑węglowe | przesączona asfaltem; posypka piaskowa; stosowana przy nakładkach i remontach |
| Siatka szklana standard | włókno szklane | przesączona asfaltem; bezposypkowa lub piaskowana; redukcja rys refleksyjnych |
| Siatka szklano‑węglowa | włókno szklane + włókno węglowe | wysoka sztywność poprzeczna; stosowana na mostach i obciążeniach punktowych |
| Siatka szklana z folią ochronną | włókno szklane | folia ułatwia rozwijanie; stosowana przy układaniu na gorąco |
| Siatka szklana o wysokiej wytrzymałości | włókno szklane | niskie wydłużenie; do nawierzchni o dużym ruchu |
| Siatka szklana z jednostronną posypką | włókno szklane | posypka kwarcowa zwiększa przyczepność warstwy asfaltu |
| Siatka szklana samoprzylepna | włókno szklane | warstwa klejąca ułatwia montaż; krótkotrwałe zabezpieczenie przed przesunięciem |
| Siatka szklana z powłoką bitumiczną modyfikowaną | włókno szklane | powłoka modyfikowana dla lepszej kompatybilności z masą asfaltową |
| Siatka szklana do napraw refleksyjnych | włókno szklane | cienka, elastyczna; stosowana przy overlayach |
| Siatka szklana z włóknem poliestrowym | włókno szklane + poliester | poprawiona odporność na rozdarcie |
| Siatka szklana do mostów | włókno szklane | wysoka odporność temperaturowa; ogranicza rysy termiczne |
| Siatka szklana zbrojąca pod warstwę wiążącą | włókno szklane | stosowana między wiążącą a ścieralną |
| Siatka szklana z powłoką asfaltową o niskiej lepkości | włókno szklane | ułatwia wbudowanie w niskich temperaturach |
| Siatka szklana z włóknem węglowym wzdłużnym | włókno szklane + węglowe | zwiększona nośność w kierunku ruchu |
| Siatka szklana do napraw lokalnych | włókno szklane | krótkie rolki, łatwy montaż ręczny |
| Siatka szklana z dodatkiem żywicy | włókno szklane | zwiększona trwałość i odporność chemiczna |
| Siatka szklana o zwiększonej grubości | włókno szklane | do głębszych nakładek i większych obciążeń |
| Siatka szklana z powłoką modyfikowaną polimerem | włókno szklane | lepsza przyczepność i elastyczność powłoki |
| Siatka szklana do warstw cienkich | włókno szklane | minimalna grubość, stosowana przy cienkich overlayach |
| Siatka szklana z kontrolowanym wydłużeniem | włókno szklane | parametry mechaniczne dobrane do projektu |
| Siatka szklana z powłoką odporną na UV | włókno szklane | dłuższe składowanie na placu bez degradacji |
| Siatka szklana z wzmocnieniem krawędzi | włókno szklane | wzmocnione zakłady i krawędzie dla łatwiejszego montażu |
| Siatka szklana do systemów kompozytowych | włókno szklane | stosowana razem z geowłókninami i membranami |
| Siatka szklana przemysłowa | włókno szklane | do obiektów przemysłowych i lotnisk |
Siatka szklana do asfaltu to geosyntetyk wykonany z włókien szklanych o wysokiej wytrzymałości na rozciąganie, nasączony warstwą bitumu. Stosowana jest między warstwami mieszanek asfaltowych w celu zbrojenia nawierzchni, opóźnienia propagacji rys oraz zwiększenia nośności i trwałości konstrukcji bitumicznych
więcej »Siatka zbrojeniowa z włókien szklanych i węglowych przesączona asfaltem stosowana jest w roli siatki przeciwspękaniowej w nawierzchniach bitumicznych.
