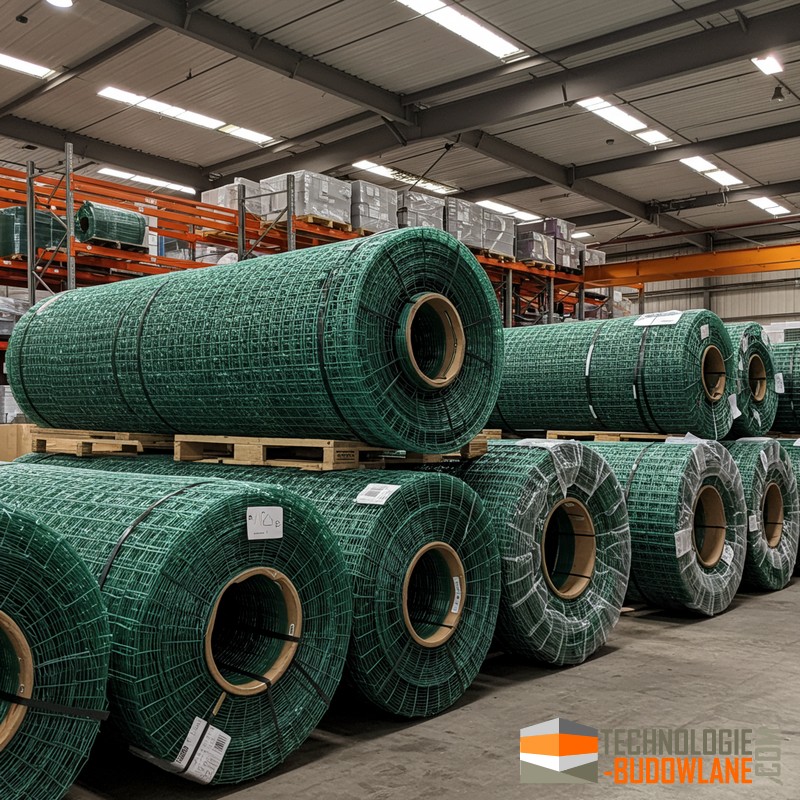

Geosiatka szklana 100/100 kN
Geosiatka szklana 100/100 kN/m to dwukierunkowy geosyntetyk z włókien szklanych o deklarowanej nośności na rozciąganie w obu kierunkach równiej 100 kN/m. Stosowana głównie jako warstwa wzmacniająca i rozdzielająca w nawierzchniach bitumicznych oraz jako element kompozytów do wzmacniania podbudów drogowych, parkingów i konstrukcji nawierzchniowych.
Geosiatka szklana 100/100 kN / m jest stosowana także do zbrojenia i stabilizacji nawierzchni bitumicznych oraz redukcji naprężeń pomiędzy starą i nową warstwą asfaltową.
Skład i budowa geosiatki szklanej
-
Włókno bazowe: włókna szklane o niskim wydłużeniu zapewniające dużą wytrzymałość na rozciąganie.
-
Powlekanie: impregnacja włókien żywicą i nałożenie warstwy lepko‑przyczepnej (bitumen/asfalt/kompozyt polimerowy) poprawiającej współpracę z masą bitumiczną i chroniącej włókna przed alkalicznym oddziaływaniem asfaltu.
-
Typ produktu: samodzielna geosiatka szklana lub geokompozyt (geosiatka + warstwa nośna/filtrująca).
-
W geokompozytach (np. Polyfelt PGM-G 100/100) dodatkowa warstwa geowłókniny zwiększa uszczelnienie i trwałość połączenia asfalt–geosiatka
Kluczowe parametry (typowe wartości)
-
Nośność na rozciąganie: 100/100 kN/m (kierunek podłużny / poprzeczny).
-
Wydłużenie przy maks. obciążeniu: typowo ≤ 3–4%.
-
Masa powierzchniowa: zwykle 80–180 g/m² w zależności od powłoki i wariantu.
-
Rozmiar oczek / siatki: konstrukcja regularna; parametry geometryczne zależne od producenta.
-
Powłoka: często bitumowana/poliuretanowa/polimero‑asfaltowa dla zwiększenia przyczepności do warstwy bitumicznej.
-
Stabilność termiczna: odporność podczas układania asfaltu (do ok. 200–240 °C przy geosiatkach bitumowanych; sprawdzić kartę techniczną).
-
Odporność chemiczna i biologiczna: dobra odporność na agresję chemiczną środowiska gruntowego; włókna szklane mogą być zabezpieczone powłoką ochronną.
-
Szerokości rolek standardowe: 1,0 m; 2,0 m; 4,0 m (warianty handlowe).
-
Długości rolek: najczęściej 50–100 m (zależne od producenta).
Właściwości techniczne
Przykładowo, na podstawie parametrów geosiatki Glasstar
| Parametr | Wartość |
|---|---|
| Wytrzymałość na rozciąganie (wzdłuż) | 107 kN/m |
| Wytrzymałość na rozciąganie (poprzecznie) | 106 kN/m |
| Wydłużenie przy maks. obciążeniu | ≤ 1,9 % |
| Masa powierzchniowa | 380 g/m² |
| Rozmiar oczka | 25 × 25 mm |
| Długość rolki | 4 m × 100 m |
| Temperatura montażu | do +240 °C |
| Odporność na temperaturę | do +830 °C |
Właściwości użytkowe i korzyści
-
Wysoka wytrzymałość na rozciąganie przy niskim wydłużeniu — szybkie przenoszenie naprężeń.
-
Poprawa trwałości nawierzchni i ograniczenie powstawania kolein oraz rys ciągłych.
-
Łatwa integracja z masą bitumiczną dzięki powłoce bitumicznej — natychmiastowa adhezja podczas układania.
-
Możliwość redukcji grubości warstw bitumicznych przy zachowaniu wymagań nośności.
-
Odporność na działanie mikroorganizmów i większości substancji w gruncie po zabezpieczeniu powłoką.
Zastosowania
-
wzmocnienie i stabilizacja nawierzchni bitumicznych pod nową warstwą asfaltu
-
opóźnienie przenoszenia spękań ze starej do nowej warstwy jezdni
-
zwiększenie wytrzymałości miejsc o dużych obciążeniach (np. pasy startowe lotnisk)
-
zabezpieczenie nawierzchni na odcinkach narażonych na gwałtowne zmiany temperatur (drogi górskie)
-
montaż w poszerzeniach jezdni i przy budowie nowych pasów ruchu
Montaż i układanie
-
Oczyszczenie i wyrównanie istniejącej nawierzchni.
-
Rozwinięcie geosiatki po zarolowaniu mieszanki asfaltowej (wstępne przyklejenie).
-
Układanie warstwy ścieralnej lub wiążącej mieszanki asfaltowej bezpośrednio na siatce.
-
Dociśnięcie wałem do uzyskania pełnego kontaktu siatki z masą asfaltową.
-
Unikanie fałd i uszkodzeń mechanicznych podczas instalacji.
Zalety
-
znaczne zwiększenie żywotności nawierzchni i wydłużenie okresów między remontami
-
redukcja kolein i pęknięć zmęczeniowych warstwy asfaltowej
-
odporność na działanie soli drogowej i agresywnych substancji chemicznych
-
łatwa i szybka instalacja bez użycia dodatkowych elementów montażowych
-
trwałość konstrukcyjna przy bardzo małym wydłużeniu (< 3 %) pod obciążeniem
Dodatkowe informacje
-
impregnowana powłoka asfaltowa chroni włókna szklane przed wilgocią oraz uszkodzeniami mechanicznymi podczas mieszania i układania masy bitumicznej
-
dostępne wersje geosiatek szklanych od 50/50 kN/m do 200/200 kN/m, co pozwala dobrać materiał do specyfiki projektu
-
geokompozyty wzmacniające (Polyfelt PGM-G) łączą właściwości zbrojące siatki z uszczelniającym efektem geowłókniny

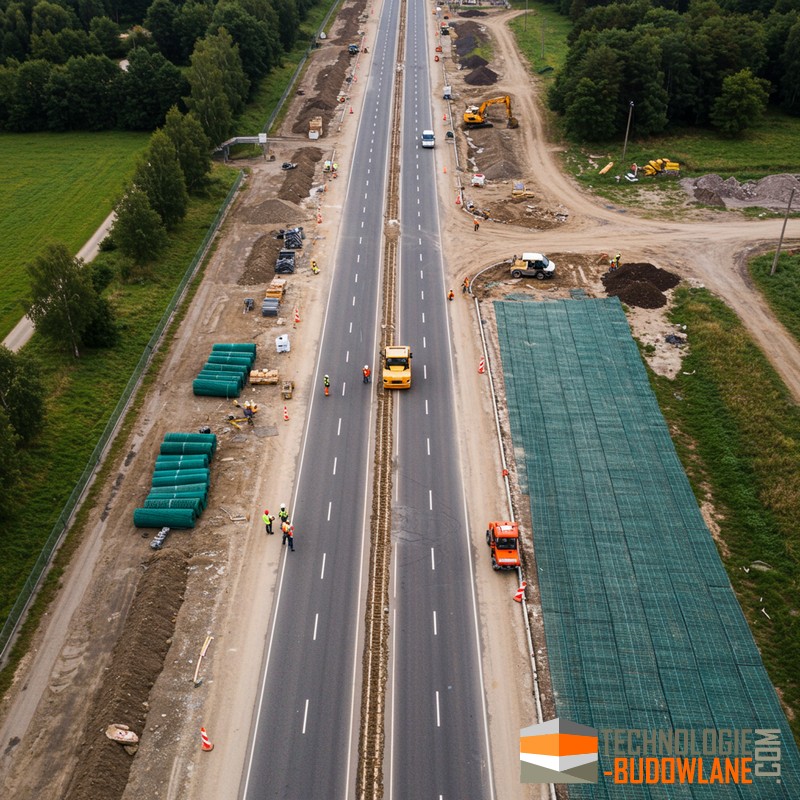

Zbrojenie asfaltu siatkami, czyli zbrojenie nawierzchni asfaltowych polega na wbudowaniu siatki z włókien szklanych, polimerowych, stalowych lub kompozytowych pomiędzy warstwami masy bitumicznej. Celem jest zwiększenie wytrzymałości mechanicznej, ograniczenie propagacji pęknięć oraz wydłużenie żywotności jezdni przy obniżeniu kosztów napraw i utrzymania
